شیرآلات صنعتی چیست؟ | راهنمای کامل انواع، اجزا و کاربردها
۱. مقدمه: عضلات کنترلگر سیستمهای پایپینگ
در هر سیستم لولهکشی صنعتی، سیالات باید با دقت کنترل، هدایت و مسدود شوند. شیرآلات صنعتی یا ولوها (Valves)، تجهیزات مکانیکی حیاتی هستند که این وظیفه مهم را بر عهده دارند. این تجهیزات به عنوان عضلات کنترلگر سیستمهای پایپینگ، نقشی اساسی در ایمنی، کارایی و پایداری هر واحد صنعتی ایفا میکنند.
۲. شیر صنعتی (Industrial Valve) چیست؟
شیر صنعتی وسیلهای است که مهندسان آن را برای مدیریت جریان و فشار یک سیال (مایع، گاز، بخار یا دوغاب) در یک سیستم طراحی میکنند. این دستگاه با باز کردن، بستن یا نیمهباز گذاشتن مسیر جریان، وظایفی چون قطع و وصل، تنظیم دبی و جلوگیری از جریان برگشتی را انجام میدهد.
۳. سه عملکرد اصلی شیرآلات صنعتی
شیرآلات صنعتی بر اساس عملکرد اصلی خود به سه دسته تقسیم میشوند:
قطع و وصل (On/Off یا Isolation): این شیرها فقط در حالت کاملاً باز یا کاملاً بسته کار میکنند (مانند شیر گیت).
تنظیم جریان (Throttling یا Regulation): این شیرها میتوانند دبی جریان را در مقادیر مختلف تنظیم کنند (مانند شیر گلوب).
جلوگیری از جریان برگشتی (Non-Return): این شیرها فقط اجازه عبور جریان در یک جهت را میدهند (مانند شیر یکطرفه).
۴. اجزای اصلی یک شیر صنعتی
اغلب شیرآلات صنعتی از چند جزء کلیدی تشکیل شدهاند. بدنه (Body) پوسته اصلی شیر است. بونت (Bonnet) درپوش بدنه است که اجزای داخلی را در بر میگیرد. تریم (Trim) شامل اجزای متحرک کنترل جریان (مانند دیسک، توپی) و سیت است. استم (Stem) حرکت را از عملگر به تریم منتقل میکند و عملگر (Actuator) نیروی لازم برای باز و بست شیر را فراهم میکند.
۵. طبقهبندی بر اساس نوع حرکت
ما میتوانیم شیرها را بر اساس نوع حرکت عضو مسدودکننده جریان، به دو دسته اصلی تقسیم کنیم. شیرهای با حرکت خطی (Linear Motion) مانند شیرهای گیت و گلوب، استم خود را به صورت مستقیم بالا و پایین میبرند. در مقابل، شیرهای با حرکت چرخشی (Rotary Motion) مانند بال ولوها و شیرهای پروانهای، با یک چرخش ۹۰ درجه عمل میکنند.
۶. شیر گیت (Gate Valve) یا شیر کشویی
شیر گیت برای کاربردهای قطع و وصل کامل جریان طراحی شده است. این شیر یک صفحه صاف یا گوهای شکل (گیت) را به صورت عمود بر مسیر جریان حرکت میدهد. مزیت اصلی آن افت فشار بسیار کم در حالت کاملاً باز است، اما برای تنظیم جریان اصلاً مناسب نیست.
۷. شیر گلوب (Globe Valve) یا شیر بشقابی
شیر گلوب بهترین گزینه برای تنظیم دقیق جریان (Throttling) است. در این شیر، سیال با عبور از یک مسیر S-شکل، سرعت خود را از دست میدهد که این امر کنترل دقیق دبی را ممکن میسازد. ایراد اصلی آن، افت فشار بالا حتی در حالت کاملاً باز است.

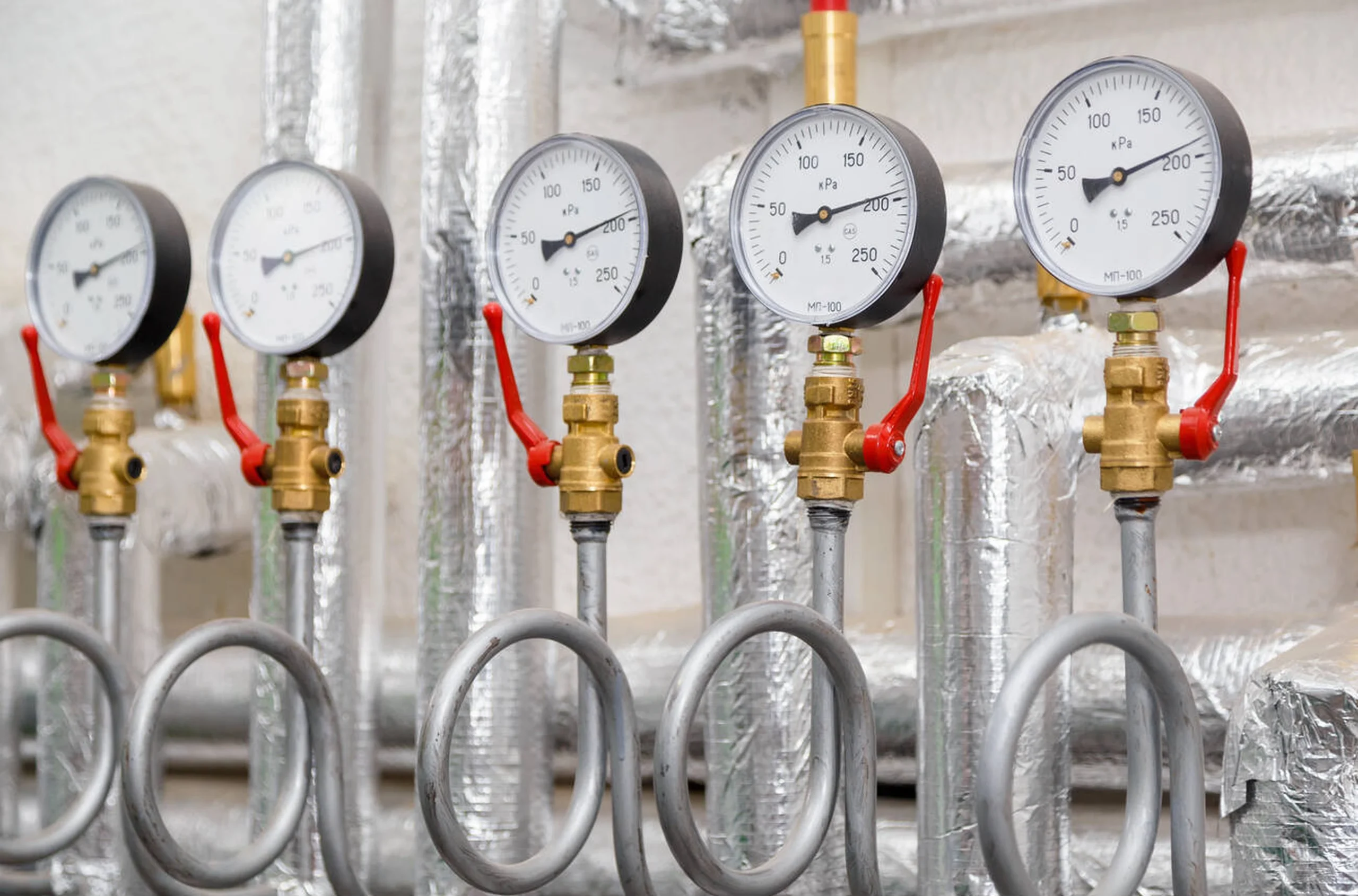

۸. بال ولو (Ball Valve) یا شیر توپی
بال ولو یک شیر با حرکت چرخشی است که با یک چرخش ۹۰ درجه اهرم، به سرعت باز یا بسته میشود. این شیر از یک توپی کروی با یک سوراخ در مرکز برای کنترل جریان استفاده میکند. بال ولوها آببندی بسیار محکمی را فراهم میکنند و برای قطع و وصل سریع ایدهآل هستند.
۹. شیر پروانهای (Butterfly Valve)
شیر پروانهای یک دیسک دایرهای دارد که در مرکز لوله میچرخد. این شیرها سبک، ارزان و برای سایزهای بزرگ بسیار مناسب هستند. آنها برای قطع و وصل سریع و همچنین برای تنظیم جریان در برخی کاربردها استفاده میشوند. عیب اصلی آنها این است که دیسک همیشه در مسیر جریان قرار دارد.
۱۰. شیر یکطرفه (Check Valve)
شیر یکطرفه یا چک ولو، به طور خودکار از بازگشت جریان سیال در لوله جلوگیری میکند. این شیرها عملگر خارجی ندارند و با فشار خود سیال کار میکنند. انواع مختلفی از آنها مانند نوع نوسانی (Swing)، لولایی و پیستونی وجود دارد.
۱۱. شیر سماوری (Plug Valve)
این شیر از نظر عملکردی شبیه به بال ولو است اما به جای توپی کروی، از یک پلاگ استوانهای یا مخروطی استفاده میکند. شیرهای سماوری نیز برای قطع و وصل سریع جریان مناسب هستند و آببندی محکمی را ارائه میدهند.
۱۲. شیر دیافراگمی (Diaphragm Valve)
در این شیر، یک دیافراگم انعطافپذیر با حرکت بالا و پایین، مسیر جریان را باز یا بسته میکند. مزیت بزرگ شیر دیافراگمی این است که تمام مکانیزم عملگر آن از سیال ایزوله است. این ویژگی آن را برای سیالات بسیار خورنده، چسبناک یا دارای ذرات جامد (دوغاب) ایدهآل میسازد.
۱۳. شیر سوزنی (Needle Valve)
شیر سوزنی یک نوع خاص از شیر گلوب است که برای تنظیم بسیار دقیق جریان در دبیهای پایین طراحی شده است. این شیر دارای یک پلاگ مخروطی بلند و نوکتیز (شبیه به یک سوزن) است که امکان کنترل بسیار ظریف جریان را فراهم میکند.
۱۴. شیر اطمینان و فشارشکن (Safety & Relief Valve)
این شیرها تجهیزات ایمنی حیاتی برای محافظت از مخازن و سیستمها در برابر فشار بیش از حد هستند. شیرهای فشارشکن (Relief) به تدریج باز میشوند، در حالی که شیرهای اطمینان (Safety) پس از رسیدن به فشار تنظیم شده، به سرعت و به طور کامل باز میشوند (Pop Action).
۱۵. مواد اولیه ساخت بدنه شیرآلات
سازندگان، بدنه شیرآلات صنعتی را از مواد مختلفی متناسب با نوع سیال، دما و فشار میسازند. فولاد کربنی (Carbon Steel) برای کاربردهای عمومی، فولاد ضد زنگ (Stainless Steel) برای سیالات خورنده، چدن (Cast Iron) برای کاربردهای آب و برنز برای مقاومت در برابر خوردگی آب دریا رایج هستند.
۱۶. اهمیت تریم (Trim) شیر
تریم به مجموعه قطعات داخلی شیر که مستقیماً با سیال در تماس هستند، گفته میشود. انتخاب مواد مناسب برای تریم (مانند فولاد ضد زنگ با پوشش سخت Stellite) برای مقاومت در برابر سایش، خوردگی و فرسایش در دماهای بالا بسیار حیاتی است.
۱۷. انواع اتصالات انتهایی (End Connections)
شیرها با اتصالات مختلفی به خط لوله متصل میشوند. اتصالات فلنجی (Flanged) برای سایزهای بزرگ و فشارهای بالا، اتصالات رزوهای (Screwed) برای سایزهای کوچک و اتصالات جوشی (Welded) برای کاربردهایی که به هیچگونه نشتی نیاز ندارند (مانند خطوط بخار فشار بالا) استفاده میشوند.
۱۸. عملگرها (Actuators)
عملگر، نیروی لازم برای باز و بست کردن شیر را تامین میکند. عملگرها میتوانند دستی (فلکه یا اهرم)، پنوماتیک (با استفاده از هوای فشرده)، الکتریکی (با استفاده از موتور برقی) یا هیدرولیک (با استفاده از فشار روغن) باشند.
۱۹. راهنمای انتخاب شیر صنعتی مناسب
برای انتخاب یک شیر مناسب، مهندسان باید به چندین فاکتور کلیدی توجه کنند:
نوع سیال (مایع، گاز، بخار)
دما و فشار کاری
عملکرد مورد نیاز (قطع و وصل یا تنظیم جریان)
سازگاری شیمیایی مواد شیر با سیال
اندازه خط لوله
۲۰. استانداردهای مهم در صنعت شیرسازی
طراحی، ساخت و تست شیرآلات صنعتی تابع استانداردهای بینالمللی است. API (موسسه نفت آمریکا)، ASME (انجمن مهندسان مکانیک آمریکا) و ISO (سازمان بینالمللی استانداردسازی) مهمترین سازمانها در تدوین این استانداردها هستند.
۲۱. مشکلات رایج شیرآلات
شایعترین مشکلات شیرآلات شامل نشتی از استم (Stem Leakage)، نشتی از سیت (Seat Leakage)، گیر کردن یا سخت عمل کردن شیر (Sticking) و خوردگی یا فرسایش قطعات داخلی است. نگهداری و بازرسی منظم میتواند از بروز این مشکلات جلوگیری کند.
۲۲. نگهداری اولیه شیرآلات
برای افزایش عمر شیرآلات، باید اقدامات نگهداری اولیهای مانند روانکاری منظم قسمت متحرک استم، آچارکشی پیچهای پکینگ برای رفع نشتیهای جزئی و بازرسی دورهای بدنه برای هرگونه خوردگی یا آسیب را انجام داد.
۲۳. شیرهای هوشمند و پوزیشنرهای دیجیتال
در اتوماسیون مدرن، از شیرهای کنترلی هوشمند استفاده میکنند. این شیرها به یک پوزیشنر دیجیتال مجهز هستند که با دریافت سیگنال از سیستم کنترل، موقعیت شیر را با دقت فوقالعاده بالایی تنظیم کرده و اطلاعات تشخیصی ارزشمندی را به اتاق کنترل ارسال میکند.
24. کاربرد در صنایع نفت، گاز و پتروشیمی
این صنایع بزرگترین مصرفکننده انواع شیرآلات صنعتی هستند. از شیرهای گیت عظیم در خطوط لوله انتقال تا شیرهای کنترلی دقیق در واحدهای فرآیندی، شیرها در تمام بخشها حضور دارند.
۲۵. کاربرد در صنایع آب و فاضلاب
در تصفیهخانهها و شبکههای توزیع آب، از شیرهای پروانهای و گیت با سایز بزرگ برای قطع و وصل جریان و از شیرهای کنترلی برای تنظیم فشار شبکه استفاده گستردهای میکنند.
۲۶. کاربرد در نیروگاهها
در نیروگاهها، از شیرهای بسیار ویژه و با متریالهای خاص برای کنترل جریان بخار با دما و فشار بسیار بالا استفاده میشود. عملکرد صحیح این شیرها برای ایمنی و راندمان نیروگاه حیاتی است.
۲۷. کاربرد در صنایع دارویی و غذایی
در این صنایع، از شیرآلات با طراحی بهداشتی (Sanitary) استفاده میکنند. این شیرها از فولاد ضد زنگ صیقلی ساخته شده و هیچگونه فضای مردهای برای تجمع مواد و رشد باکتریها ندارند.
28. نتیجهگیری: انتخابی حیاتی برای هر سیستم
شیرآلات صنعتی اجزای به ظاهر ساده اما فوقالعاده مهمی در هر واحد صنعتی هستند. انتخاب، نصب و نگهداری صحیح آنها نقشی مستقیم در قابلیت اطمینان، ایمنی و سودآوری یک سیستم دارد. درک تفاوتها و ویژگیهای هر نوع شیر، کلید طراحی یک سیستم پایپینگ موفق و کارآمد است.
