راهنمای جامع اتصالات فشار قوی در صنعت؛ از انتخاب تا نصب
صنایع مدرن برای انتقال سیالات با فشار و دمای بالا به شریانهایی امن و قابل اعتماد نیاز دارند. اتصالات فشار قوی دقیقاً نقش همان شاهرگهای حیاتی را در سیستمهای پایپینگ صنعتی ایفا میکنند. یک انتخاب اشتباه یا یک نصب نادرست در این حوزه میتواند به سادگی منجر به توقف خط تولید، خسارات مالی سنگین یا حتی فجایع ایمنی جبرانناپذیر شود. به همین دلیل، درک عمیق از دنیای این قطعات کوچک اما سرنوشتساز برای هر مهندس، تکنسین و مدیر صنعتی یک ضرورت مطلق است.
این مقاله یک راهنمای کامل و کاربردی برای شماست. ما در این متن به صورت عمیق به بررسی انواع اتصالات، استانداردهای حاکم بر آنها، متریالهای سازنده و کاربردهای کلیدی در صنایع مختلف میپردازیم. هدف ما این است که شما پس از خواندن این مقاله، با اطمینان کامل بتوانید بهترین اتصال را برای نیاز سیستم خود انتخاب کنید و از عملکرد ایمن و بهینه آن مطمئن شوید.

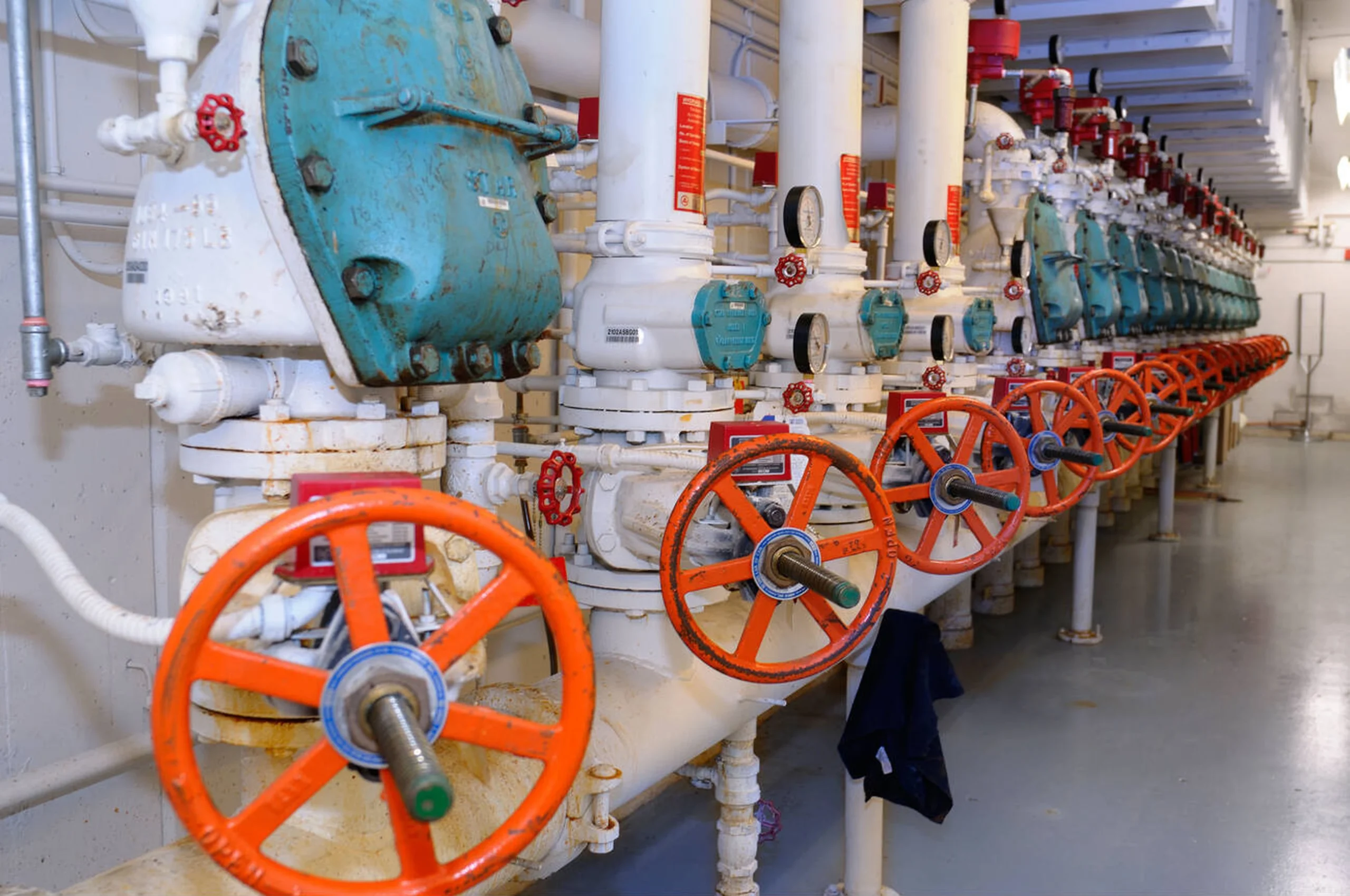

اتصالات فشار قوی دقیقاً چه هستند و چرا اینقدر اهمیت دارند؟
اتصالات فشار قوی قطعاتی هستند که لولهها، تیوبها، شیرآلات و سایر تجهیزات را در یک سیستم پایپینگ به یکدیگر متصل میکنند. این قطعات باید بتوانند فشارها و تنشهای بسیار بالا را بدون هیچگونه نشتی یا شکستگی تحمل کنند. اهمیت این تجهیزات در سه جنبه اصلی خلاصه میشود:
ایمنی (Safety): سیالاتی مانند گاز طبیعی، بخار داغ یا مواد شیمیایی خورنده در فشارهای بالا پتانسیل تخریب بسیار زیادی دارند. یک اتصال ضعیف میتواند مانند یک بمب عمل کند. اتصالات استاندارد از بروز چنین خطراتی جلوگیری میکنند.
کارایی (Efficiency): هرگونه نشتی در سیستم، حتی اگر کوچک باشد، به معنای هدررفت انرژی و مواد است. این موضوع در بلندمدت هزینههای عملیاتی را به شدت افزایش میدهد. اتصالات باکیفیت یک آببندی کامل و پایدار را تضمین میکنند.
پایداری (Reliability): توقفهای برنامهریزی نشده برای تعمیرات، کابوس هر مدیر صنعتی است. استفاده از اتصالات مناسب، عمر مفید سیستم پایپینگ را افزایش میدهد و نیاز به تعمیر و نگهداری را به حداقل میرساند.

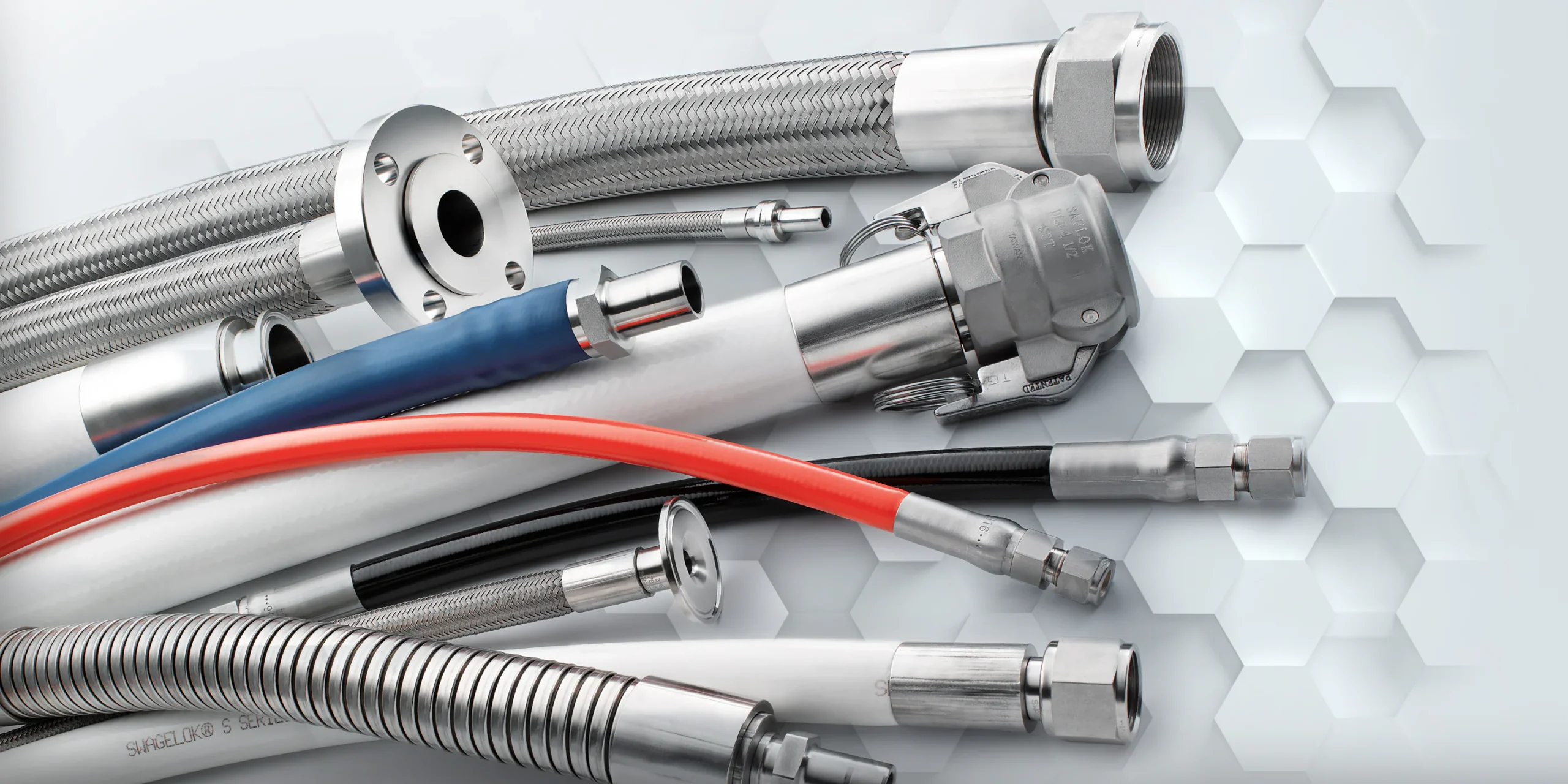

غواصی عمیق در انواع اتصالات فشار قوی
دنیای این اتصالات بسیار متنوع است. مهندسان بر اساس نوع کاربرد، فشار کاری، و نوع سیال، مدل مناسب را انتخاب میکنند. در ادامه مهمترین دستهبندیها را با هم بررسی میکنیم.

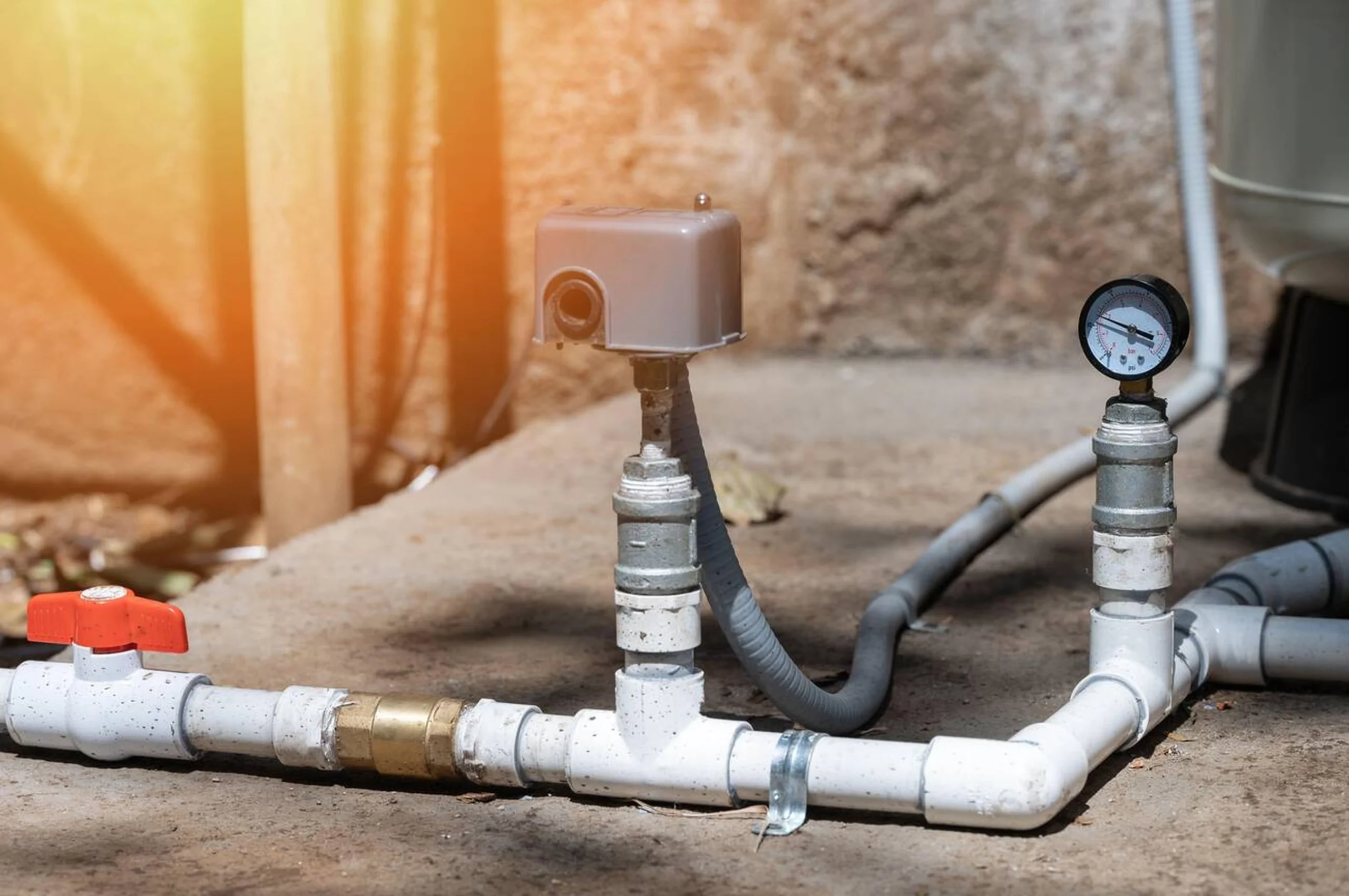

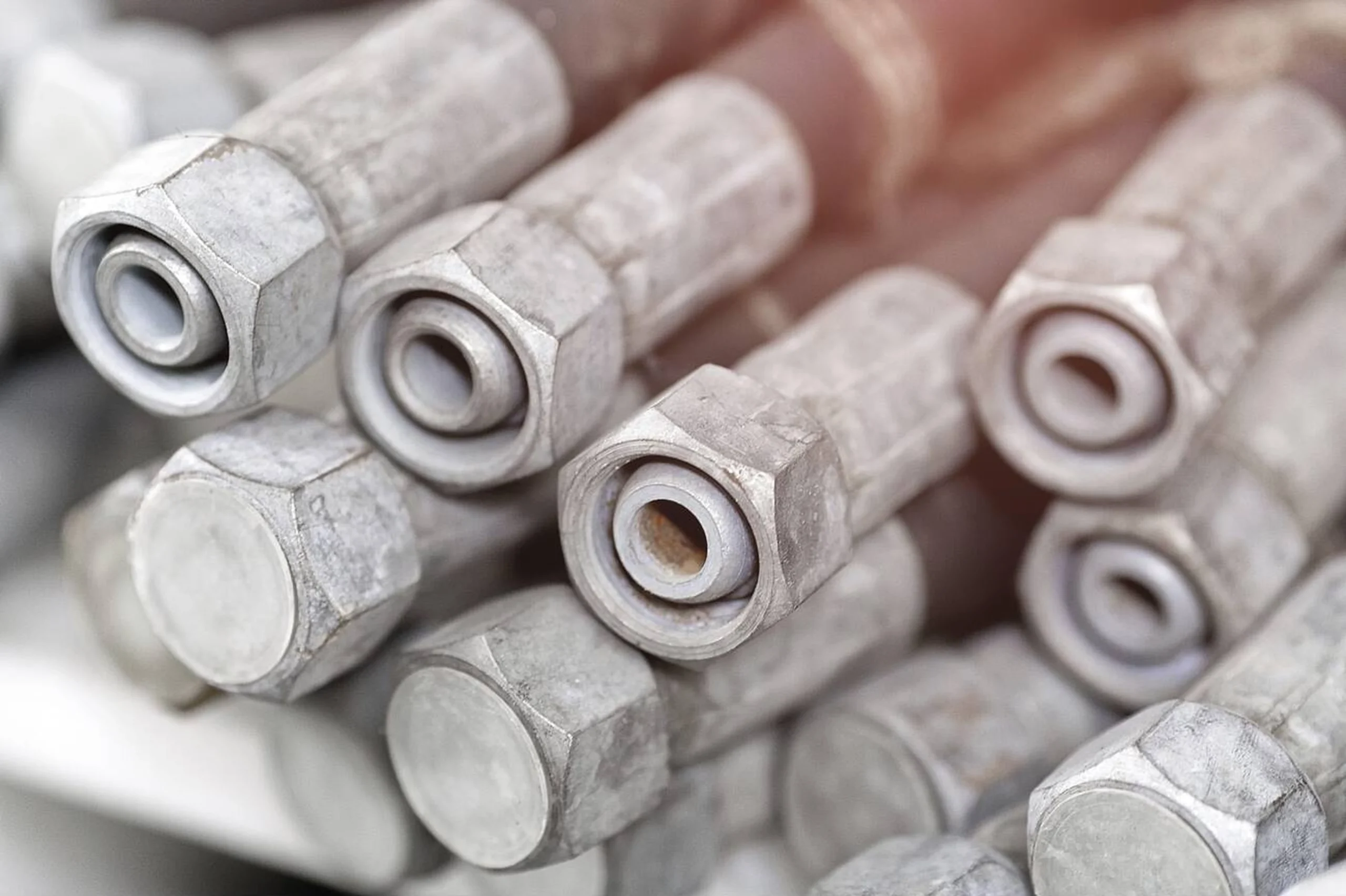

۱. اتصالات رزوهای (Threaded Fittings)
این نوع اتصالات یکی از رایجترین مدلها برای فشارهای متوسط و کاربردهای غیر حساس هستند. در این روش، لولهها و اتصالات از طریق رزوه به یکدیگر متصل میشوند. دو استاندارد اصلی برای رزوهها وجود دارد:
NPT (National Pipe Thread): این استاندارد آمریکایی دارای رزوههای مخروطی است که هنگام سفت شدن، یک آببندی فلز به فلز ایجاد میکند. معمولاً برای آببندی بهتر از نوارهای تفلون یا خمیرهای مخصوص استفاده میکنند.
BSP (British Standard Pipe): این استاندارد بریتانیایی به دو زیرشاخه تقسیم میشود: BSPT (مخروطی) و BSPP (موازی). در مدل موازی، آببندی از طریق یک واشر یا اورینگ صورت میگیرد.
۲. اتصالات جوشی (Welded Fittings)
برای سیستمهایی با فشار و دمای بسیار بالا یا کاربردهایی که نشتی باید مطلقاً صفر باشد، مهندسان از اتصالات جوشی استفاده میکنند. این روش یک اتصال دائمی و بسیار مستحکم ایجاد میکند.
اتصالات جوش سوکتی (Socket Weld): در این مدل، لوله وارد یک محفظه یا سوکت در اتصال میشود و سپس دور تا دور آن جوشکاری میکنند. این روش برای لولههای با قطر کمتر بسیار محبوب است و نصب سریعتری نسبت به مدل لب به لب دارد.

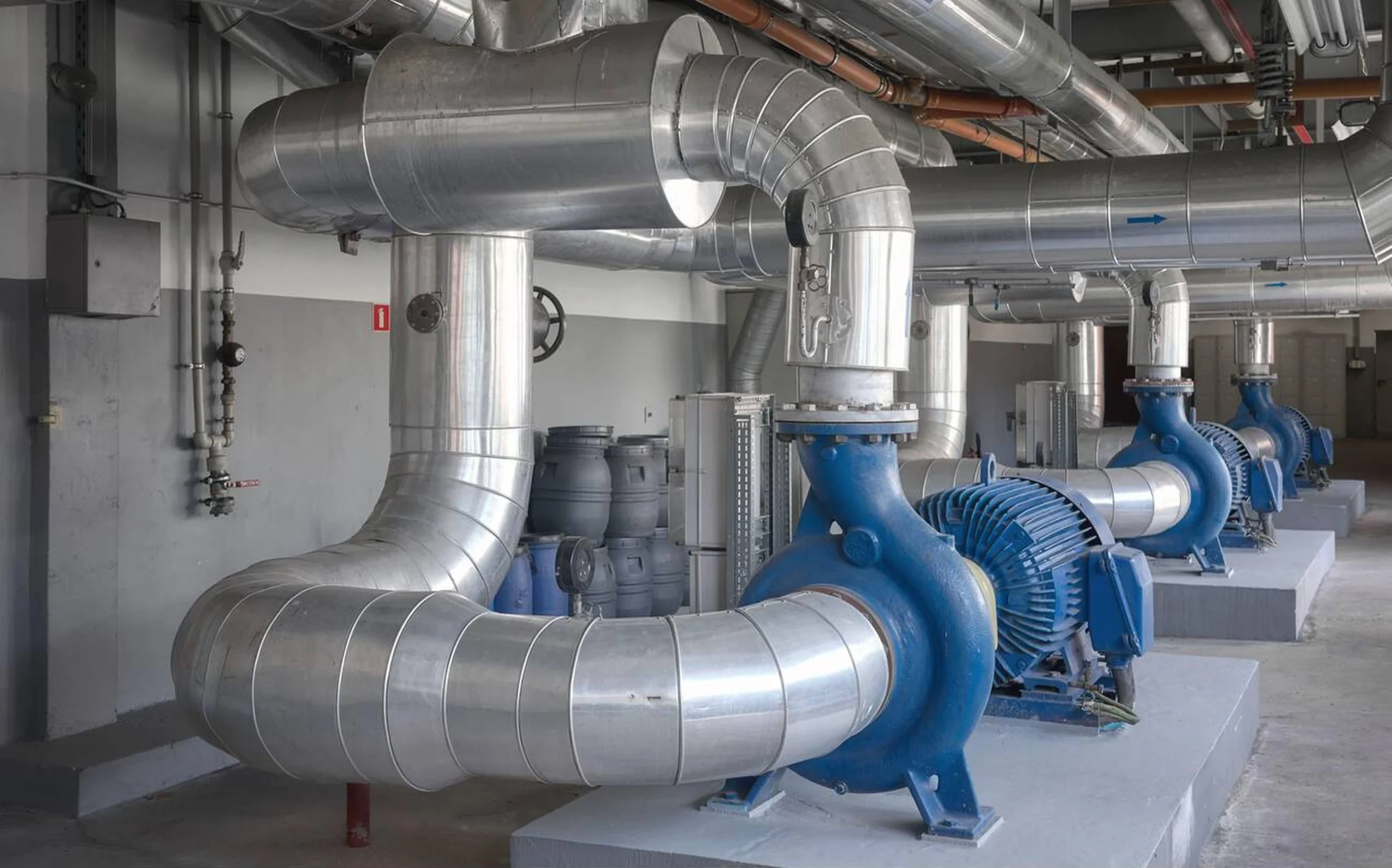

اتصالات جوش لب به لب (Butt Weld): در این روش، لبههای لوله و اتصال مستقیماً در مقابل یکدیگر قرار میگیرند و به هم جوش داده میشوند. این نوع جوشکاری یکپارچگی ساختاری فوقالعادهای ایجاد میکند و بهترین گزینه برای شرایط کاری بسیار سخت و لولههای با قطر بالا است.

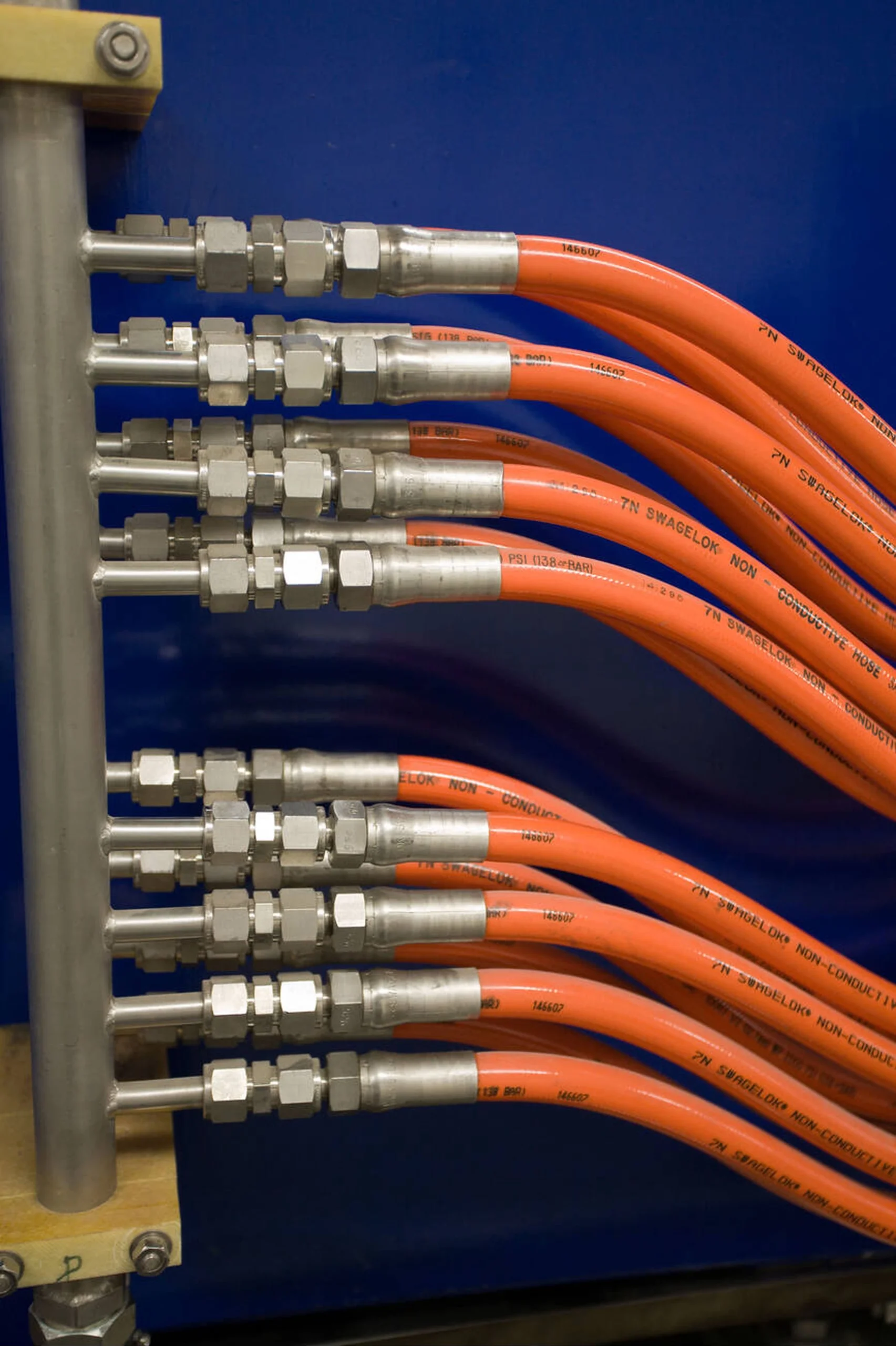

۳. اتصالات ابزار دقیق یا تیوب فیتینگ (Instrumentation Fittings)
در سیستمهای حساس ابزار دقیق که از تیوبهای فلزی به جای لولههای ضخیم استفاده میشود، اتصالات ابزار دقیق یا تیوب فیتینگها کاربرد دارند. این اتصالات معمولاً از دو فرول (Ferrule) تشکیل شدهاند که هنگام سفت کردن مهره، روی تیوب پرس میشوند و یک آببندی بسیار قوی و بدون نشتی ایجاد میکنند. این مدلها بدون نیاز به جوشکاری یا رزوهکاری، یک اتصال قابل باز و بست و در عین حال بسیار مطمئن فراهم میکنند.

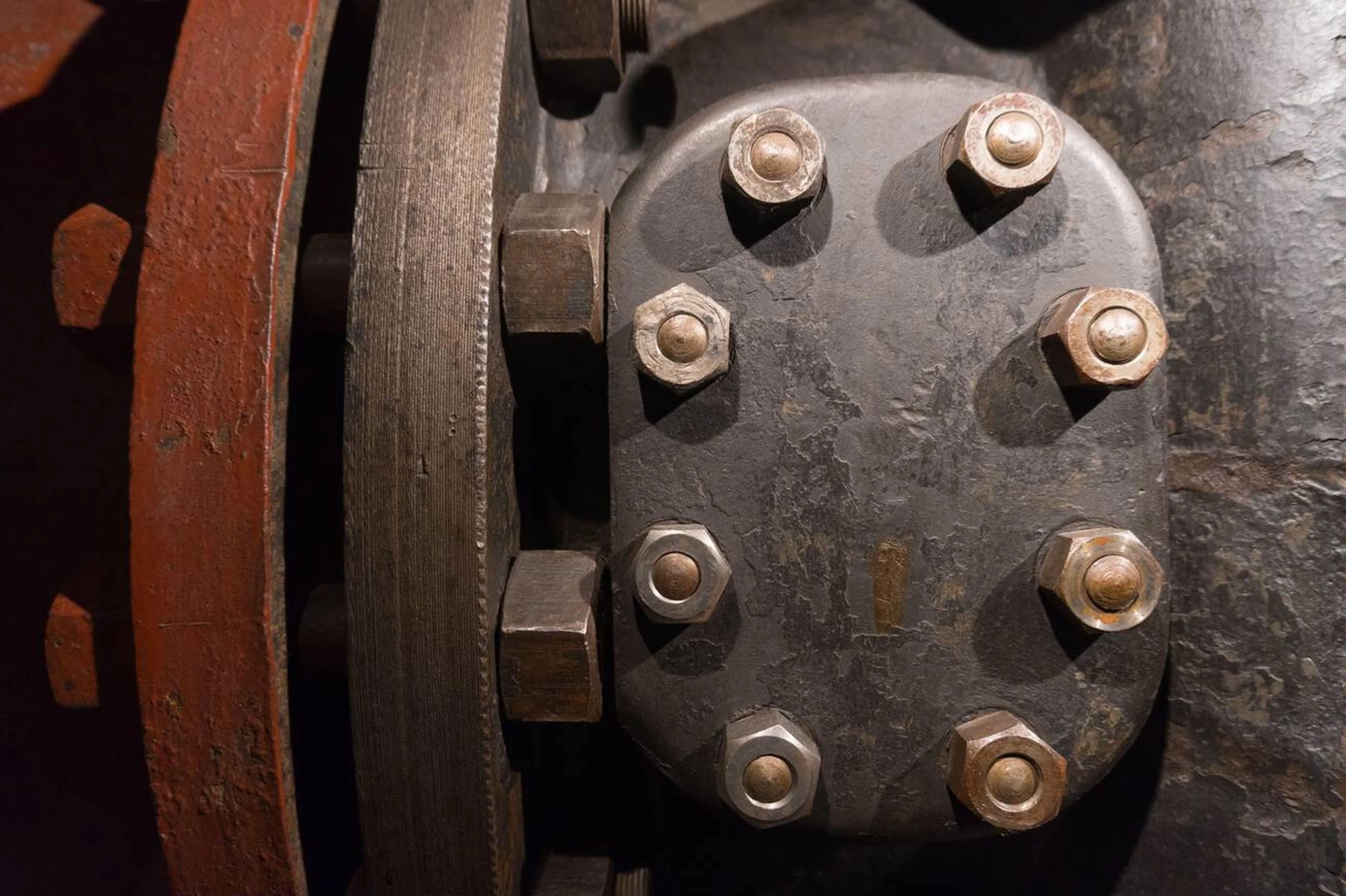

۴. اتصالات فلنجی (Flanged Fittings)
وقتی نیاز به اتصال لولههای با قطر بزرگ یا اتصال شیرآلات و تجهیزات سنگین به خط لوله باشد، از فلنجها استفاده میکنند. فلنجها صفحاتی هستند که در انتهای لولهها جوش داده یا رزوه میشوند. سپس این دو صفحه را از طریق پیچ و مهره به یکدیگر متصل میکنند و برای آببندی کامل، یک گسکت (Gasket) بین آنها قرار میدهند. این روش امکان باز و بست کردن خط برای تعمیرات را به راحتی فراهم میکند.
متریال و مواد سازنده؛ قلب تپنده اتصالات
انتخاب متریال مناسب برای اتصالات به اندازه انتخاب نوع آنها اهمیت دارد. متریال باید با سیال عبوری سازگار باشد و بتواند دما و فشار کاری سیستم را تحمل کند.
فولاد کربنی (Carbon Steel): این متریال به دلیل قیمت مناسب و استحکام بالا، یکی از پرکاربردترین مواد در صنایع نفت و گاز و نیروگاهها برای کاربردهای عمومی است.

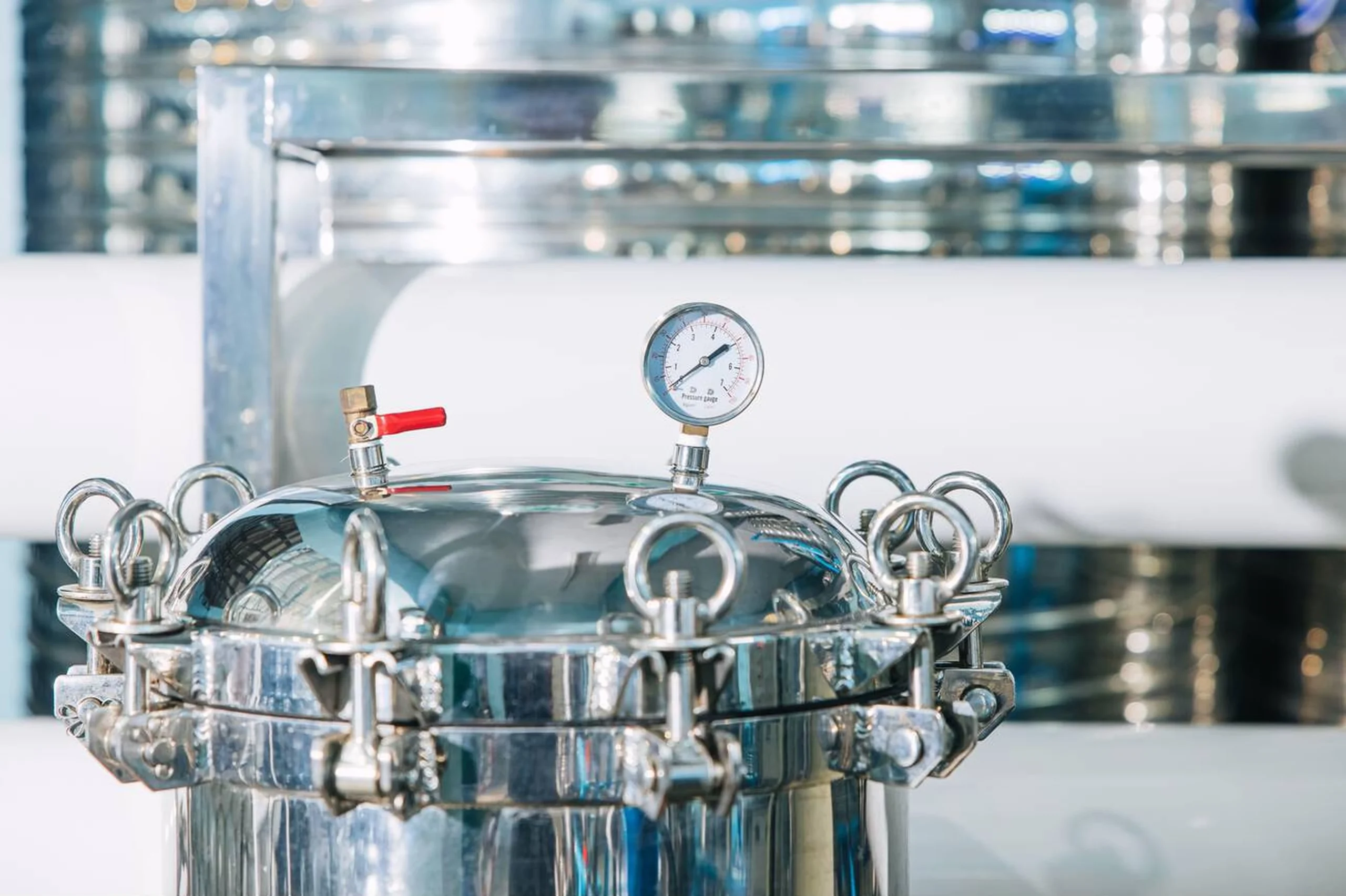

فولاد ضد زنگ یا استنلس استیل (Stainless Steel): گریدهای مختلف این فولاد مانند SS304 و SS316 مقاومت فوقالعادهای در برابر خوردگی و دماهای بالا دارند. به همین دلیل، در صنایع شیمیایی، دارویی و غذایی گزینهای ایدهآل محسوب میشوند.
برنج (Brass): این آلیاژ به دلیل مقاومت خوب در برابر خوردگی آب و شکلپذیری مناسب، در سیستمهای لولهکشی آب و خطوط هوای فشرده کاربرد فراوانی دارد.
آلیاژهای ویژه (Special Alloys): برای شرایط بسیار سخت مانند محیطهای بسیار خورنده یا دماهای فوقالعاده بالا، از آلیاژهای خاصی مانند اینکونل (Inconel) یا هستلوی (Hastelloy) استفاده میکنند.
استانداردهای کلیدی در دنیای اتصالات فشار قوی
تولید و تست اتصالات فشار قوی تحت نظارت استانداردهای بینالمللی سختگیرانهای انجام میشود تا از کیفیت و ایمنی آنها اطمینان حاصل شود. آشنایی با این استانداردها به شما کمک میکند تا محصولی معتبر و قابل اطمینان تهیه کنید.
ASME (American Society of Mechanical Engineers): این سازمان یکی از معتبرترین مراجع تدوین استاندارد برای تجهیزات تحت فشار است. استانداردهایی مانند ASME B16.11 برای اتصالات جوش سوکتی و رزوهای و ASME B16.9 برای اتصالات جوش لب به لب به طور گسترده در صنعت استفاده میشوند.
ANSI (American National Standards Institute): این موسسه نیز استانداردهای ابعادی و فشاری مهمی را برای انواع اتصالات و فلنجها منتشر میکند.
ISO (International Organization for Standardization): این سازمان استانداردهای جهانی را تدوین میکند که به هماهنگی مشخصات فنی محصولات در بازارهای بینالمللی کمک میکند.

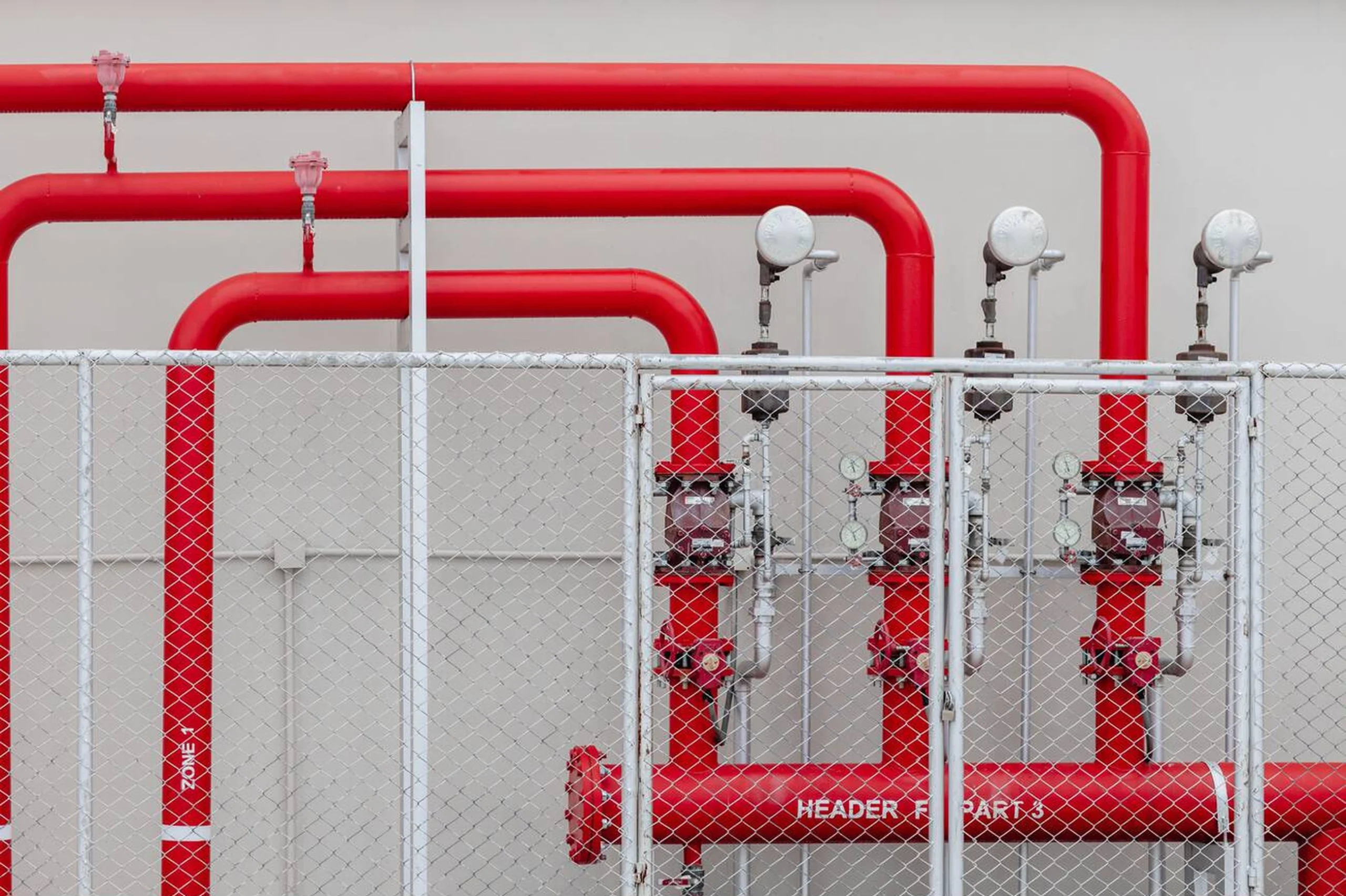

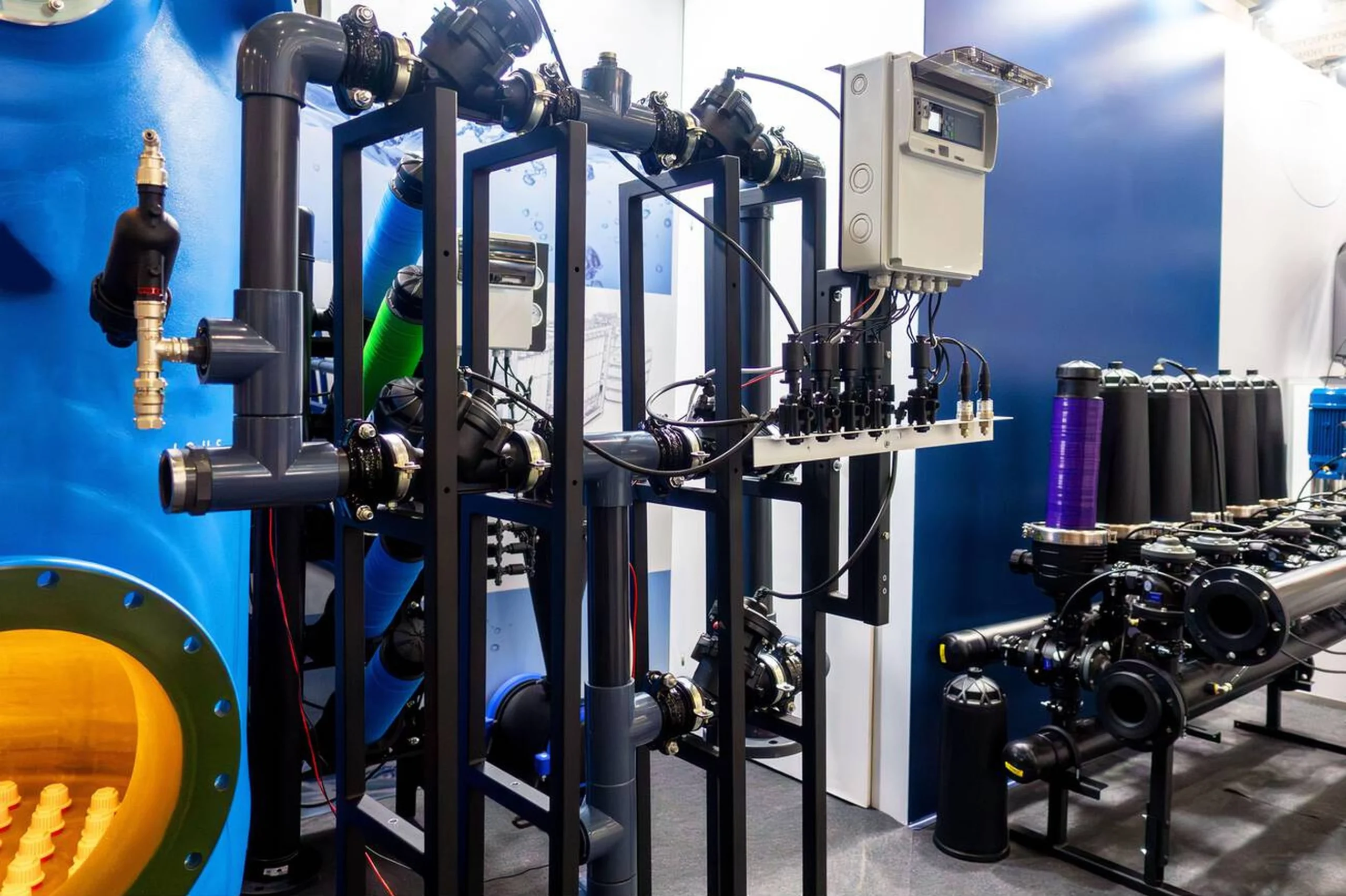

نگاهی به کاربردهای صنعتی اتصالات فشار قوی
این تجهیزات تقریباً در تمام صنایع فرآیندی حضور دارند. در ادامه چند مثال برجسته را مرور میکنیم:

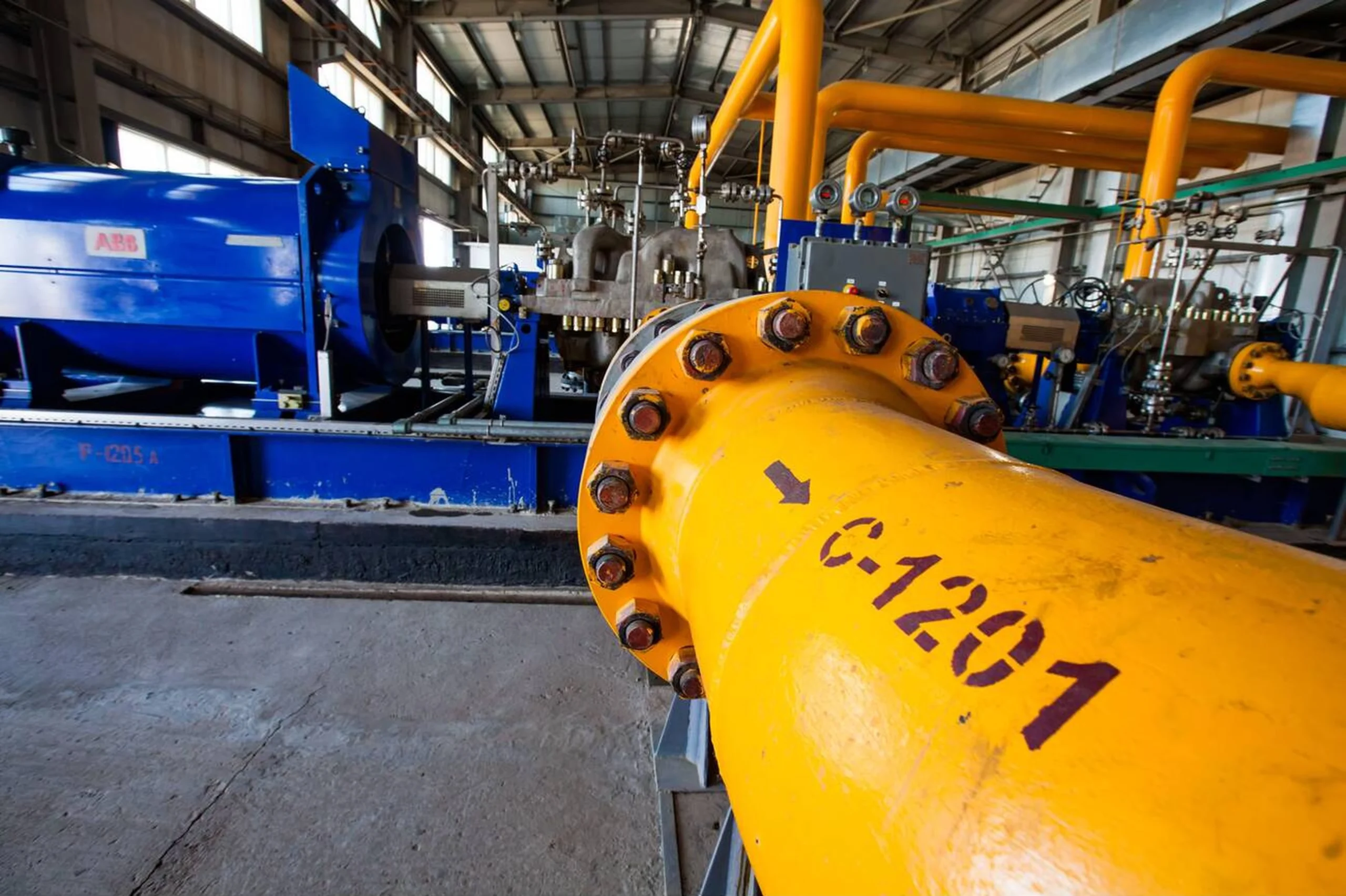

صنایع نفت و گاز و پتروشیمی: از سکوهای استخراج گرفته تا پالایشگاهها و واحدهای پتروشیمی، این اتصالات برای انتقال نفت خام، گاز طبیعی، و انواع مواد شیمیایی در فشارها و دماهای بسیار بالا استفاده میشوند.
نیروگاهها: در نیروگاههای حرارتی، از این اتصالات برای انتقال بخار داغ با فشار بسیار بالا از بویلر به توربینها استفاده میکنند.
صنایع هوافضا و دفاعی: در سیستمهای هیدرولیک هواپیماها و تجهیزات نظامی که فشار کاری به شدت بالاست، از اتصالات خاص و بسیار دقیقی استفاده میشود.
صنایع دارویی و غذایی: در این صنایع، علاوه بر فشار، تمیزی و استریل بودن نیز اهمیت دارد. بنابراین از اتصالات استنلس استیل با پرداخت سطح بسیار صاف استفاده میکنند تا از تجمع آلودگی جلوگیری شود.

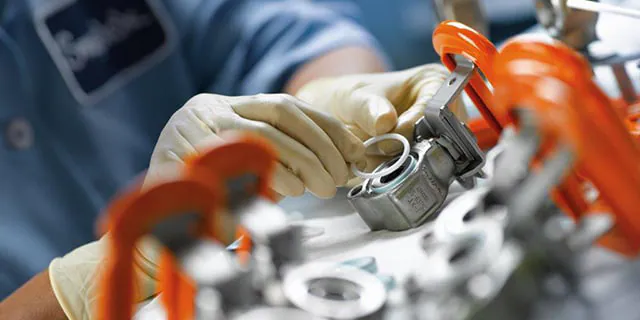

راهنمای انتخاب و نصب صحیح؛ چگونه از فاجعه جلوگیری کنیم؟
انتخاب صحیح و نصب اصولی دو بال موفقیت یک سیستم پایپینگ ایمن هستند. هنگام انتخاب، فاکتورهای زیر را حتماً در نظر بگیرید:
فشار و دمای کاری: همیشه اتصالاتی را انتخاب کنید که کلاس فشاری آنها بالاتر از حداکثر فشار کاری سیستم شما باشد.
سازگاری شیمیایی: مطمئن شوید که متریال اتصال با سیال عبوری هیچگونه واکنش شیمیایی نامطلوبی نداشته باشد.
نوع اتصال: بر اساس نیاز به دائمی یا قابل باز و بست بودن اتصال، و همچنین قطر لوله، بین مدلهای جوشی، رزوهای یا فلنجی انتخاب کنید.
استاندارد و گواهینامهها: همیشه از تامینکنندگان معتبر خرید کنید و گواهینامه متریال (Material Certificate) را از آنها بخواهید.
در هنگام نصب نیز، پیروی از دستورالعملهای سازنده، استفاده از ابزار مناسب و بهکارگیری نیروی متخصص و آموزشدیده، از بروز هرگونه خطا و نشتی در آینده جلوگیری خواهد کرد.
نقش حیاتی استانداردها (ASME و ANSI)
تولید اتصالات فشار قوی یک فرآیند دقیق و مهندسیشده است که تحت نظارت استانداردهای بینالمللی سختگیرانهای انجام میشود. این استانداردها تضمین میکنند که هر قطعه، صرفنظر از سازنده آن، دارای ابعاد، کلاس فشاری و کیفیت متریال یکسانی است. ASME (انجمن مهندسان مکانیک آمریکا) معتبرترین مرجع در این زمینه است. استانداردهایی مانند ASME B16.11 برای اتصالات جوش سوکتی و رزوهای و ASME B16.9 برای اتصالات جوش لب به لب، به عنوان مرجع اصلی در سراسر جهان شناخته میشوند. ANSI (موسسه ملی استانداردهای آمریکا) نیز در تدوین استانداردهای ابعادی و فشاری برای اتصالات و فلنجها نقشی کلیدی ایفا میکند. خرید محصول استاندارد، یک الزام ایمنی است.
کاربرد در نیروگاهها و صنایع حساس
علاوه بر نفت و گاز، اتصالات فشار قوی در سایر صنایع حیاتی نیز نقشی کلیدی دارند. در نیروگاهها، به ویژه نیروگاههای حرارتی، از این تجهیزات برای انتقال بخار آب با فشار و دمای بسیار بالا از بویلرها به سمت توربینها استفاده میشود تا برق تولید شود. در صنایع هوافضا و دفاعی، سیستمهای هیدرولیک هواپیماها و تجهیزات نظامی برای عملکرد خود به اتصالاتی متکی هستند که بتوانند فشارهای فوقالعاده شدید را تحمل کنند. همچنین در صنایع دارویی و غذایی، از اتصالات استنلس استیل با پرداخت سطح بسیار صاف (بهداشتی) استفاده میشود تا از هرگونه تجمع آلودگی جلوگیری شود و سلامت محصول نهایی تضمین گردد.
راهنمای انتخاب اتصال مناسب
انتخاب صحیح، اولین قدم برای جلوگیری از بروز مشکلات در آینده است. برای یک انتخاب هوشمندانه، همیشه چهار فاکتور اصلی را در نظر بگیرید. اول فشار و دمای کاری؛ همیشه اتصالاتی را انتخاب کنید که کلاس فشاری آنها به طور محسوسی بالاتر از حداکثر فشار کاری سیستم شما باشد. دوم سازگاری شیمیایی؛ مطمئن شوید که متریال اتصال هیچگونه واکنش نامطلوبی با سیال عبوری نداشته باشد. سوم نوع اتصال؛ بر اساس نیاز به دائمی یا قابل باز و بست بودن و همچنین قطر لوله، بین مدلهای جوشی، رزوهای، ابزار دقیق یا فلنجی تصمیمگیری کنید. در نهایت، همیشه از تامینکنندگان معتبر خرید کنید و گواهینامههای استاندارد و اصالت متریال را از آنها بخواهید.
قطعات کوچک با نقشی بزرگ
اتصالات فشار قوی شاید در نگاه اول قطعاتی ساده و کماهمیت به نظر برسند، اما در واقع اجزای مهندسیشده و بسیار دقیقی هستند که به طور مستقیم بر ایمنی، کارایی و پایداری پیچیدهترین فرآیندهای صنعتی جهان تاثیر میگذارند. درک صحیح تفاوتهای بین انواع مختلف، آشنایی با خواص متریالها و پایبندی به استانداردهای جهانی، کلید موفقیت در طراحی، ساخت و بهرهبرداری از یک سیستم پایپینگ ایمن و قابل اعتماد است. با سرمایهگذاری روی دانش فنی و انتخاب محصولات باکیفیت و استاندارد، شما در واقع در حال سرمایهگذاری روی ایمنی نیروی انسانی، حفاظت از محیط زیست و پایداری تولید مجموعه صنعتی خود هستید و از بروز خسارات جبرانناپذیر جلوگیری میکنید.
