تجهیزات سرچاهی چیست؟ | راهنمای کامل (Wellhead و Christmas Tree)
۱. مقدمه: دروازه کنترل انرژی از اعماق زمین
در صنعت نفت و گاز، چاه به عنوان شاهرگ ارتباطی ما با مخزن عمل میکند. تجهیزات سرچاهی (Wellhead Equipment) مجموعهای حیاتی از شیرآلات و اتصالات مهندسی شده است که در سطح زمین نصب میشود. این تجهیزات به عنوان دروازه اصلی کنترل چاه، نقشی اساسی در ایمنی، تولید و مدیریت مخزن ایفا میکنند.
۲. تجهیزات سرچاهی چیست؟
تجهیزات سرچاهی اصطلاحی کلی است که به تمام اجزای نصب شده در سطح یک چاه نفت یا گاز اشاره دارد. این مجموعه، رابط فشاری بین لولههای درون چاه (کیسینگ و تیوبینگ) و تجهیزات سطحالارضی (مانند خطوط لوله و تأسیسات فرآیندی) است.
۳. چرا تجهیزات سرچاهی حیاتیترین بخش ایمنی هستند؟
فشار موجود در مخازن نفت و گاز میتواند بسیار بالا و غیرقابل پیشبینی باشد. تجهیزات سرچاهی تنها مانع فیزیکی بین این فشار عظیم و محیط بیرون هستند. شکست یا عملکرد نادرست این تجهیزات میتواند منجر به فوران چاه (Blowout) و وقوع یک فاجعه زیستمحیطی و انسانی شود.
۴. وظایف اصلی تجهیزات سرچاهی
این مجموعه وظایف متعددی بر عهده دارد. وظیفه اصلی آن، فراهم کردن یک نقطه اتصال ایمن برای آویزان کردن لولههای جداری (Casing) و لوله مغزی (Tubing) است. علاوه بر این، این تجهیزات وظیفه آببندی کامل چاه و کنترل جریان سیال خروجی را نیز انجام میدهند.
۵. تفکیک دو بخش اصلی: Wellhead و Christmas Tree

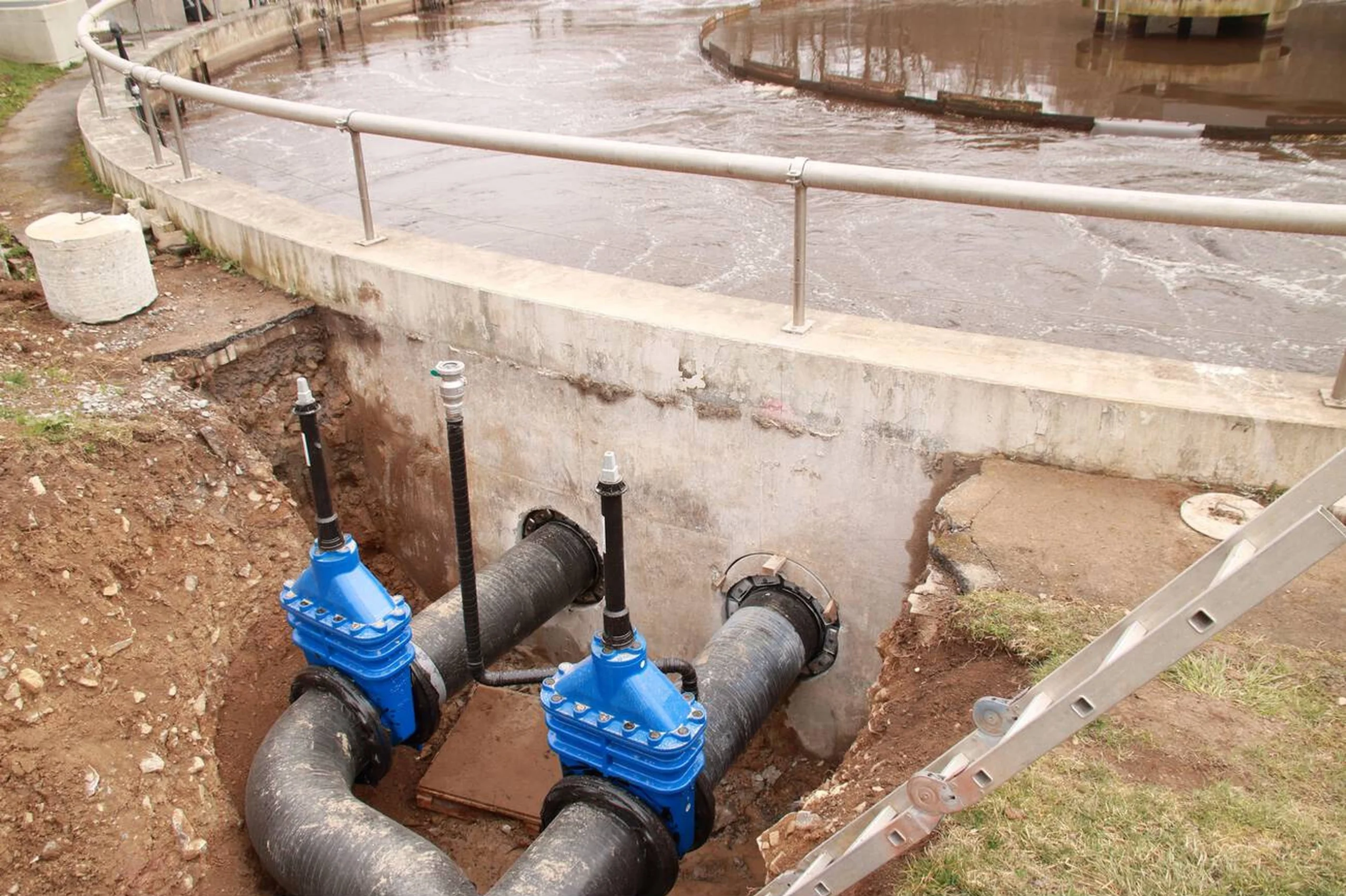

بسیاری از افراد این دو اصطلاح را به جای هم به کار میبرند، اما آنها دو جزء مجزا با عملکردهای متفاوت هستند. Wellhead (سرچاه) بخش پایهای و دائمی است. Christmas Tree (درخت کریسمس) مجموعهای از شیرآلات است که روی Wellhead نصب میشود.

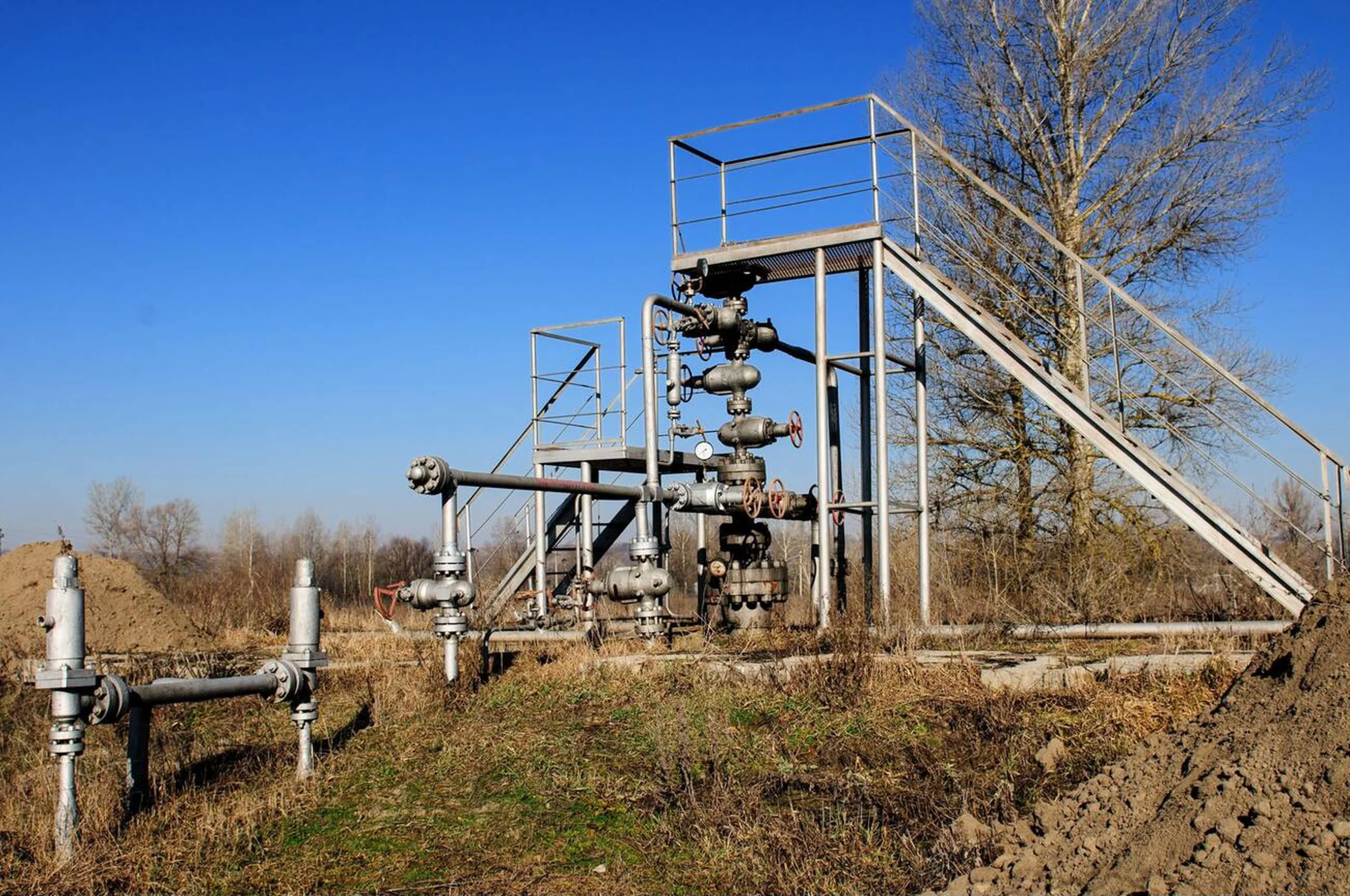

۶. بخش اول: سرچاه (Wellhead) چیست؟
سرچاه یا Wellhead بخش پایهای و زیرین تجهیزات سرچاهی است. این بخش مستقیماً به لوله جداری اصلی (Conductor Casing) در سطح زمین متصل میشود و به عنوان فونداسیون برای نصب سایر تجهیزات و درخت کریسمس عمل میکند.
۷. وظیفه اصلی سرچاه: آویزان کردن لولهها (Hanging)
وظیفه اصلی Wellhead تحمل وزن عظیم رشتههای لوله جداری (Casing Strings) و لوله مغزی (Tubing String) است. این لولهها که هزاران متر طول دارند، توسط تجهیزاتی به نام آویز (Hanger) بر روی سرچاه "آویزان" میشوند.
۸. وظیفه دوم سرچاه: آببندی فضاهای حلقوی
سرچاه فضاهای حلقوی (Annulus) بین رشتههای مختلف لوله جداری و لوله مغزی را به طور کامل آببندی میکند. این کار از نشت سیال بین لایههای مختلف زمین یا به سطح جلوگیری مینماید.
۹. جزء اول سرچاه: پوسته جداری (Casing Head)
پوسته جداری یا Casing Head، پایینترین بخش Wellhead است. این قطعه معمولاً به لوله جداری سطحی جوش داده یا متصل میشود و اولین رشته لوله جداری بعدی را آویزان و آببندی میکند.

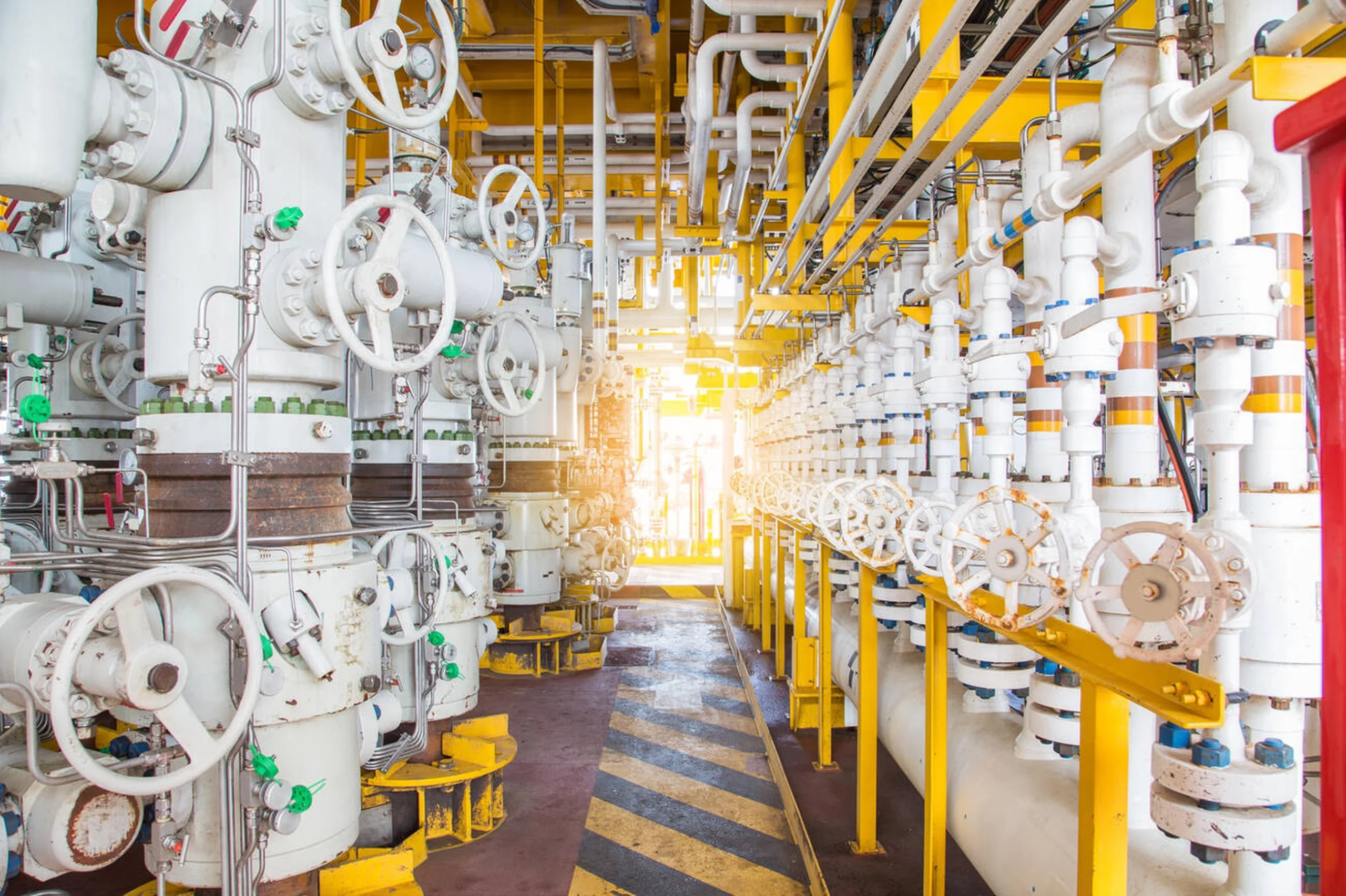

۱۰. جزء دوم سرچاه: آویز لوله جداری (Casing Hanger)
آویز لوله جداری یک قطعه مکانیکی است که درون Casing Head قرار میگیرد. این قطعه وزن رشته لوله جداری را تحمل کرده و فضای بین دو لوله جداری را مسدود مینماید.

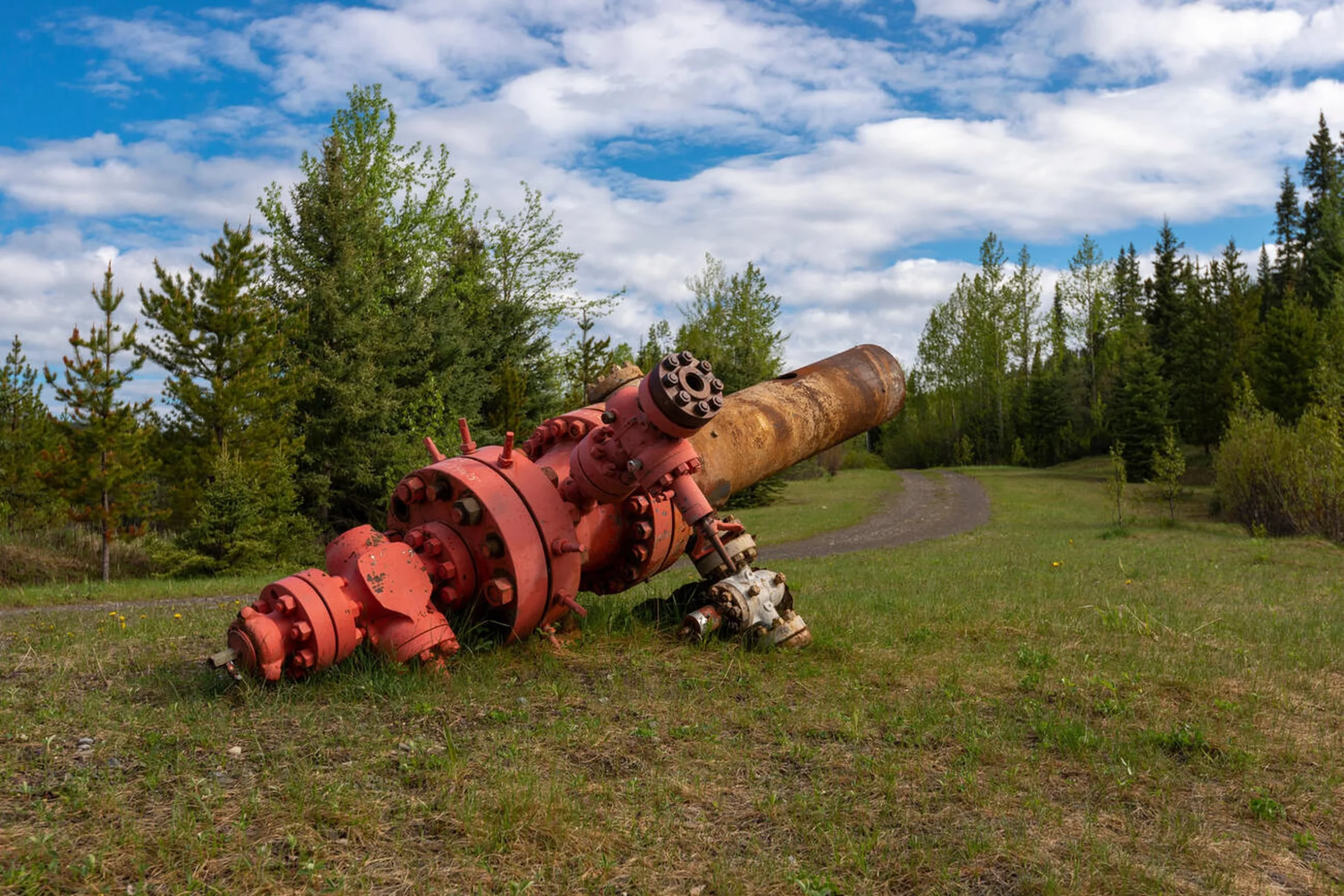

۱۱. جزء سوم سرچاه: پوسته مغزی (Tubing Head)
پوسته مغزی یا Tubing Head بر روی Casing Head نصب میشود. این قطعه وظیفه آویزان کردن رشته لوله مغزی (Production Tubing) و آببندی فضای بین لوله مغزی و لوله جداری نهایی را بر عهده دارد.
۱۲. جزء چهارم سرچاه: آویز لوله مغزی (Tubing Hanger)
آویز لوله مغزی مهمترین قطعه در Wellhead است. این آویز درون Tubing Head قرار گرفته، وزن لوله مغزی را تحمل میکند و مسیر عمودی چاه را برای تولید مسدود مینماید. این قطعه اغلب دارای مسیرهایی برای عبور سیگنالهای ابزار دقیق درونچاهی است.
۱۳. بخش دوم: درخت کریسمس (Christmas Tree) چیست؟

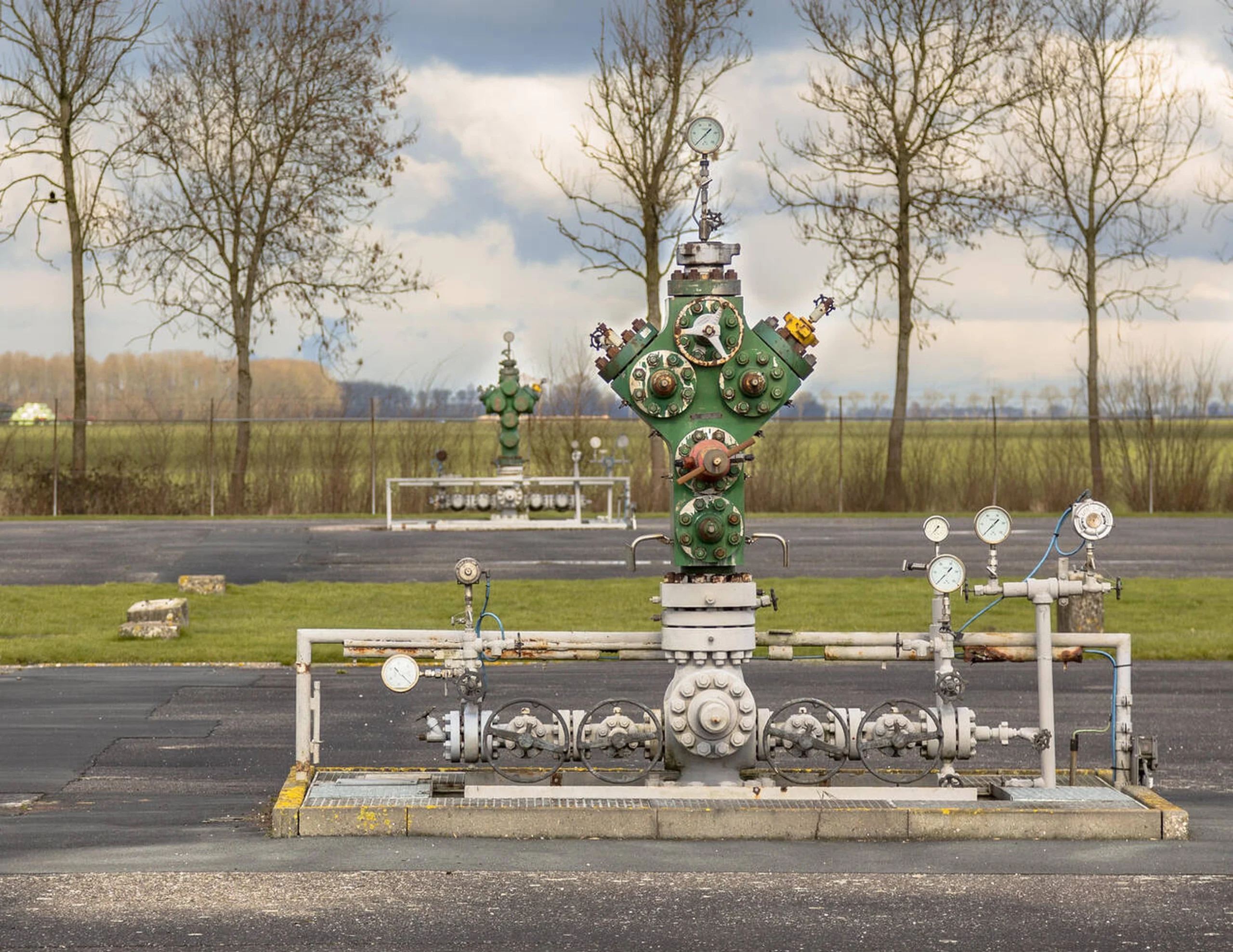

درخت کریسمس (که به دلیل ظاهرش در گذشته این نام را گرفته) مجموعهای از شیرآلات، چوکها و اتصالات است. مهندسان این مجموعه را بر روی فلنج بالایی Tubing Head نصب میکنند تا جریان سیال (نفت یا گاز) خروجی از چاه را کنترل نمایند.
۱۴. شیرهای اصلی (Master Valves)

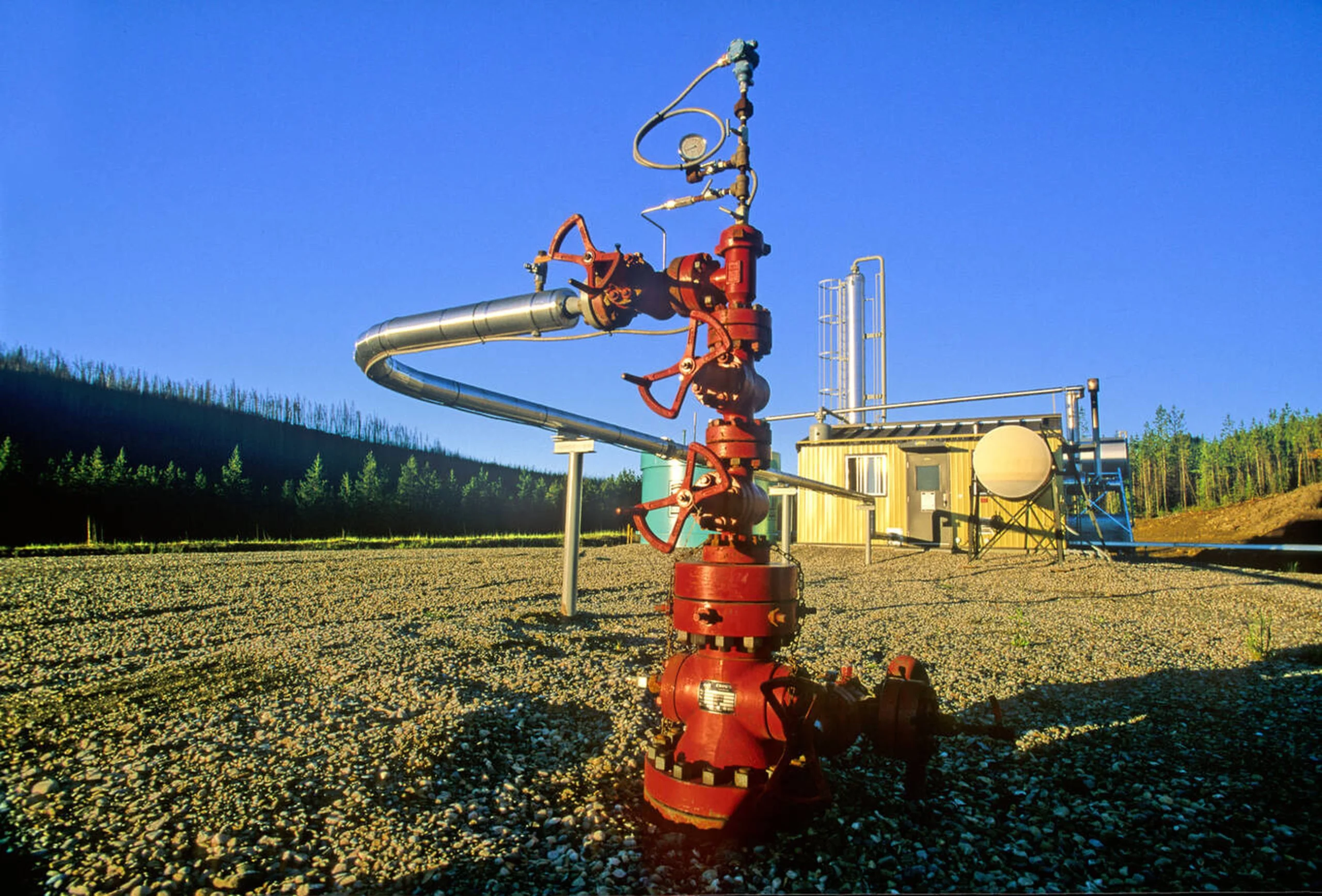

در پایینترین قسمت درخت کریسمس، یک یا دو شیر اصلی (معمولاً گیت ولو) قرار دارند. شیر اصلی پایینی (Lower Master Valve) معمولاً در حالت کاملاً باز قرار دارد و فقط در مواقع اضطراری یا تعمیرات بسته میشود. شیر اصلی بالایی (Upper Master Valve) شیر عملیاتی اصلی برای باز و بست چاه است.

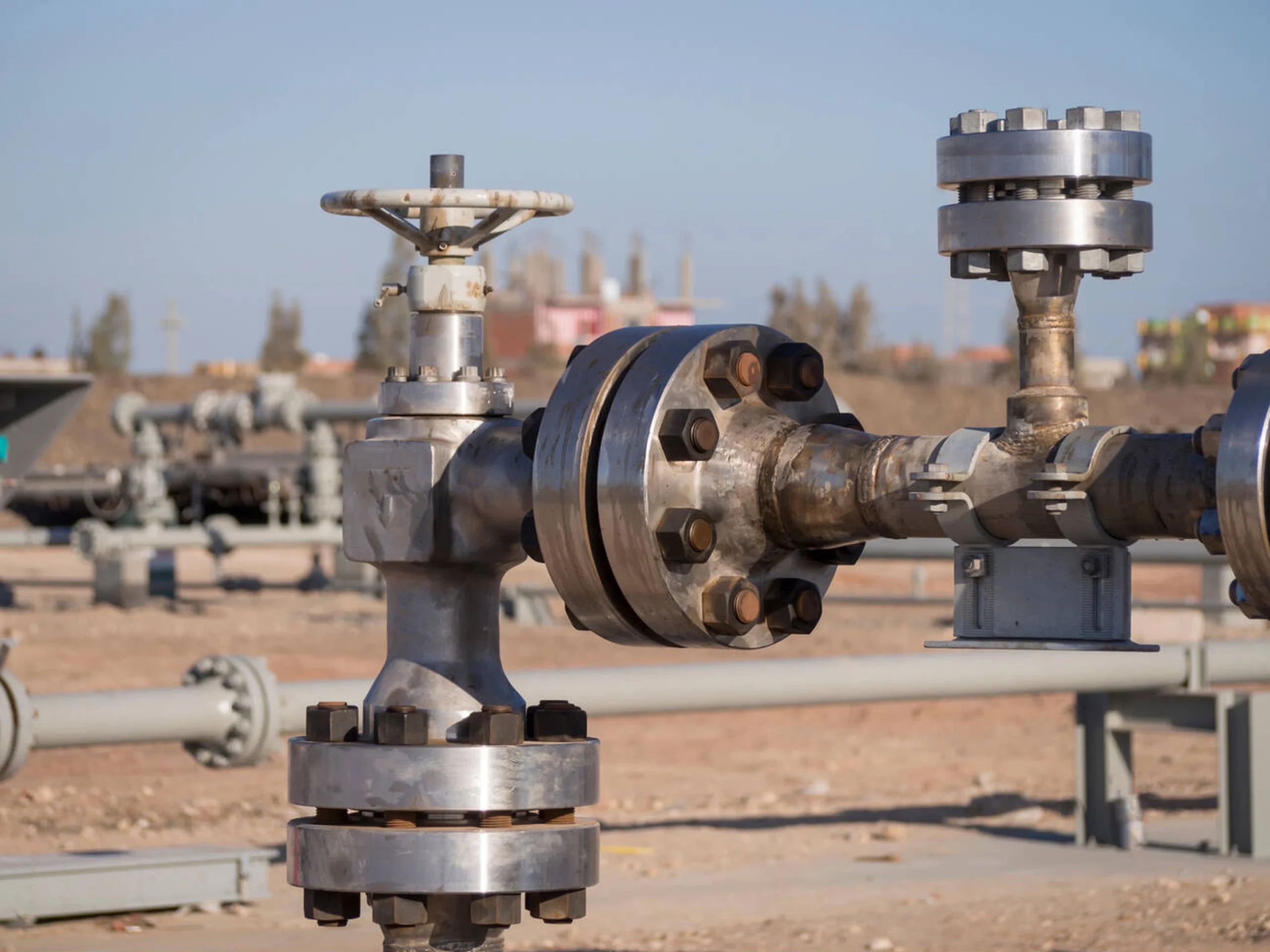

۱۵. شیرهای جانبی (Wing Valves)
در دو طرف بدنه اصلی، شیرهای جانبی (معمولاً گیت ولو) قرار دارند. سیال تولیدی از چاه، از طریق این شیرها به سمت خطوط لوله جریان (Flowlines) و تأسیسات فرآیندی هدایت میشود. اغلب دو شیر جانبی (یکی برای تولید و دیگری برای تزریق یا کشتن چاه) وجود دارد.
۱۶. شیر تنظیم جریان (Choke Valve)

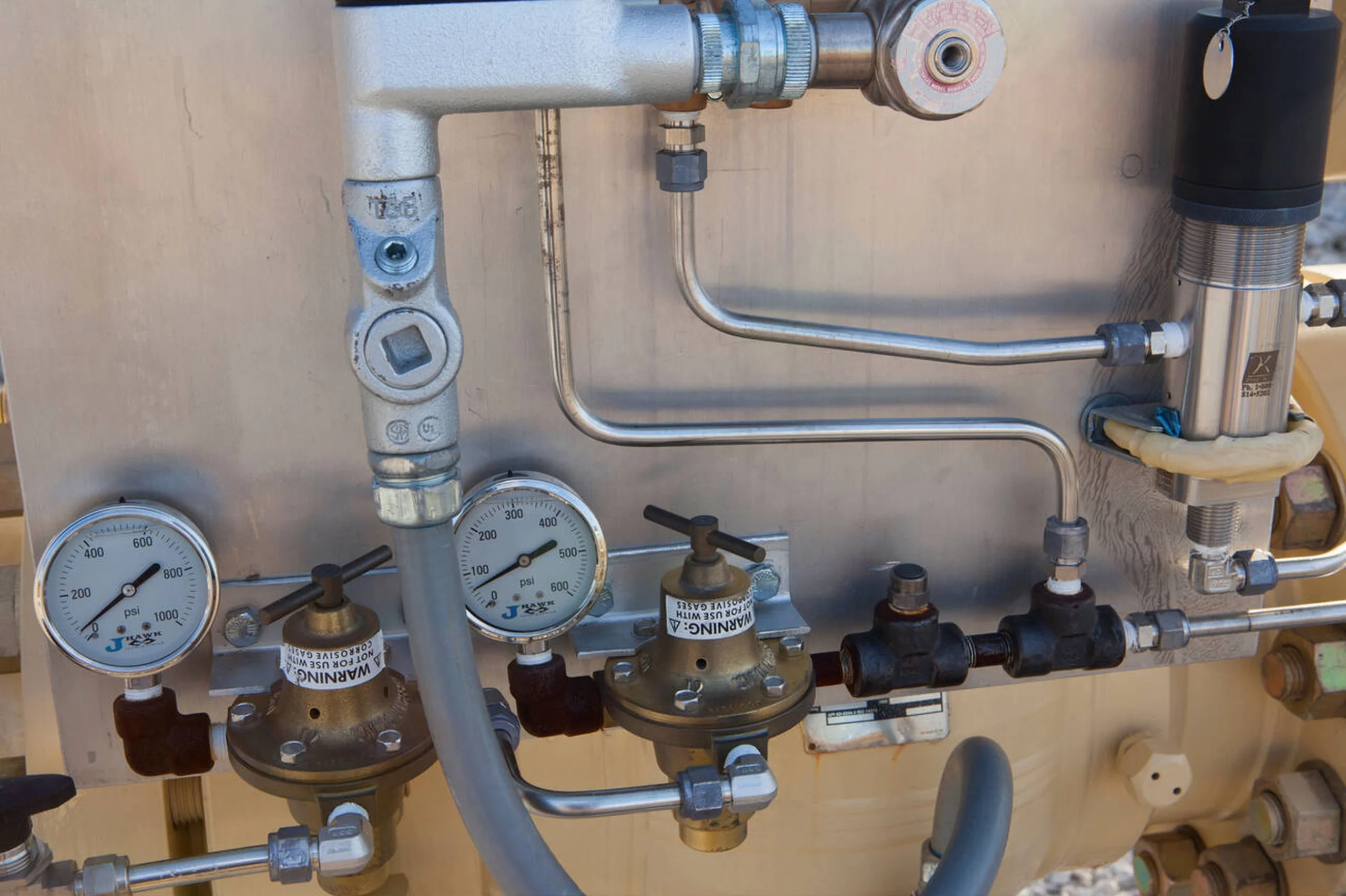

چوک ولو مهمترین شیر کنترلی در تجهیزات سرچاهی است. این شیر که در پاییندست شیرهای جانبی نصب میشود، یک شیر تنظیمی (Throttling) است. اپراتورها از آن برای کنترل دقیق دبی جریان و کاهش فشار بالای چاه به فشار قابل مدیریت خط لوله استفاده میکنند. (این شیر همان کاری را میکند که در مقاله «تنظیم جریان» توضیح دادیم).
۱۷. شیر بالایی یا سوآپ ولو (Swab Valve)
در بالاترین نقطه درخت کریسمس، یک شیر (معمولاً گیت ولو) به نام Swab Valve قرار دارد. این شیر مسیر دسترسی عمودی به داخل چاه را فراهم میکند. اپراتورها برای انجام عملیات درونچاهی (مانند لاگینگ یا تعمیرات)، تجهیزات خود را از طریق این شیر وارد چاه میکنند.
۱۸. گیجها و سنسورهای ابزار دقیق

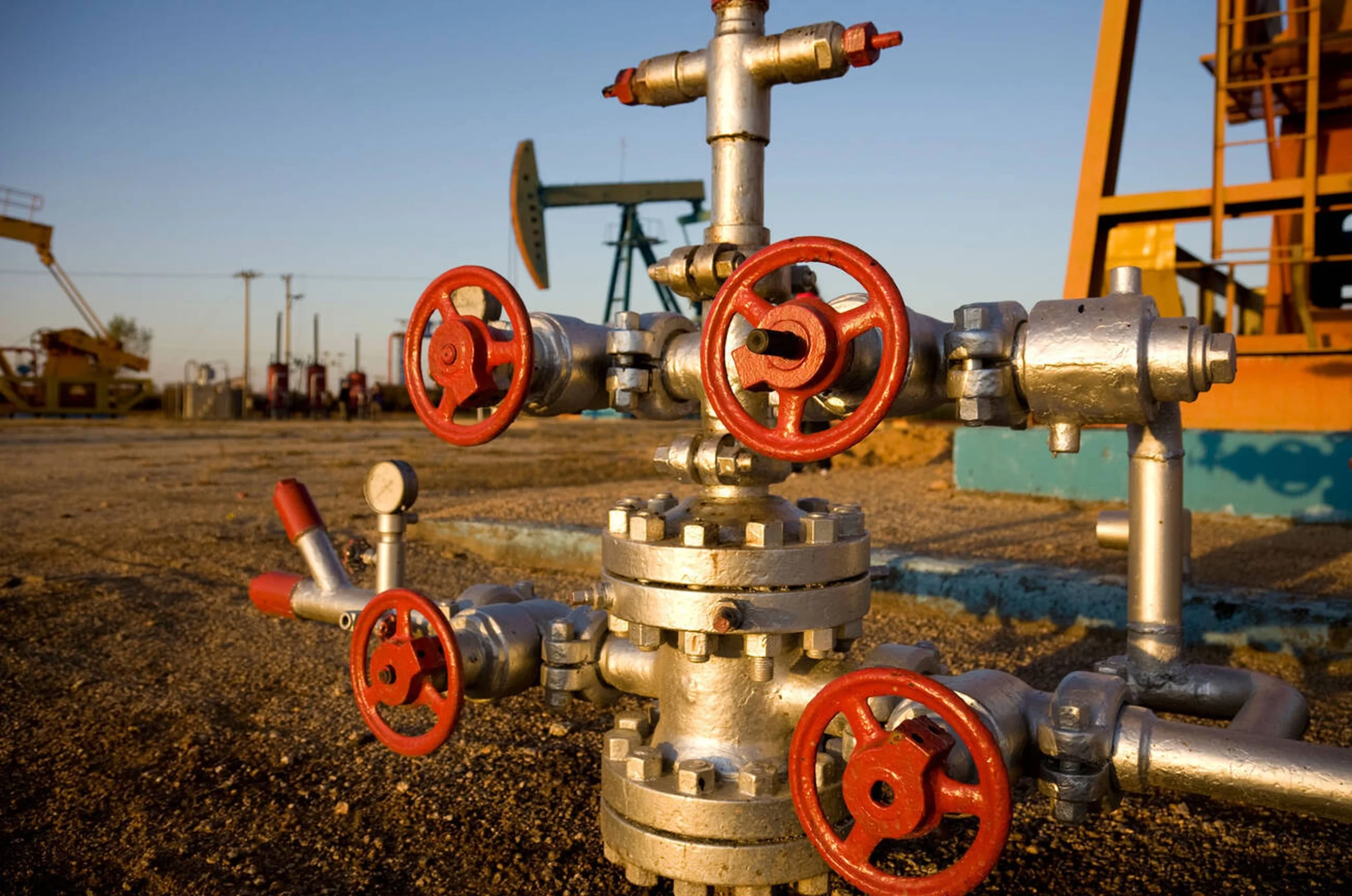

درخت کریسمس مجهز به چندین گیج فشار و سنسور دما است. این ابزارهای دقیق به اپراتورها اجازه میدهند تا فشار سرچاهی (Tubing Pressure) و فشار فضای حلقوی (Casing Pressure) را به طور مداوم پایش کنند.
۱۹. اهمیت کلاس فشاری (Pressure Rating)
تجهیزات سرچاهی بر اساس حداکثر فشار کاری خود در کلاسهای مختلفی (مانند ۵,۰۰۰، ۱۰,۰۰۰ یا ۱۵,۰۰۰ psi) طبق استانداردهای API 6A طبقهبندی میشوند. انتخاب کلاس فشاری مناسب بر اساس فشار مخزن، حیاتیترین تصمیم در طراحی چاه است.

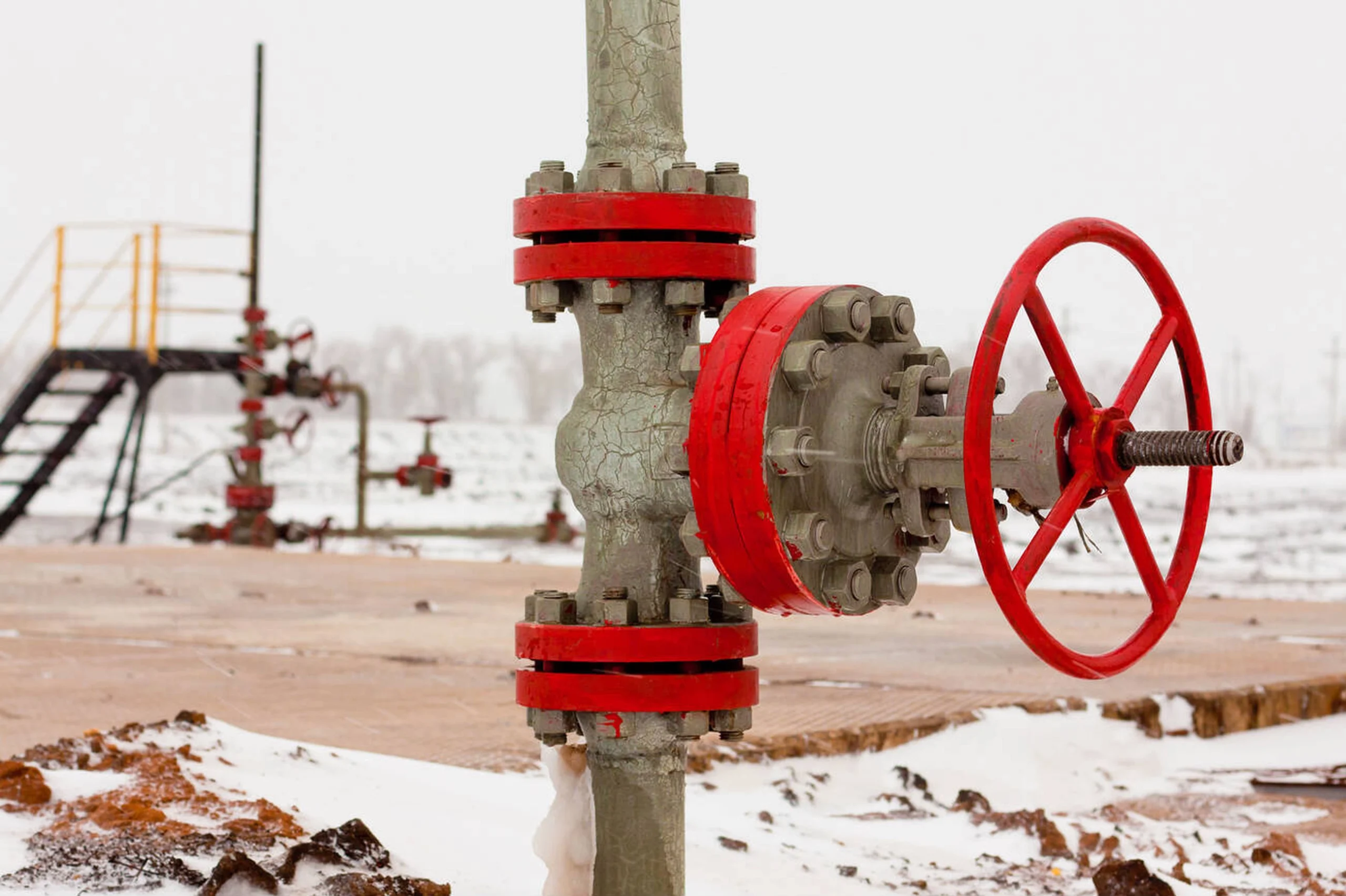

۲۰. شیرهای ایمنی سطحالارضی (SSV)
بسیاری از درختهای کریسمس مجهز به یک شیر ایمنی سطحالارضی (Surface Safety Valve - SSV) هستند. این شیر که معمولاً یکی از شیرهای اصلی یا جانبی است، به یک عملگر پنوماتیک یا هیدرولیک متصل میباشد.
۲۱. عملکرد سیستم ESD
شیر SSV به سیستم توقف اضطراری (ESD - Emergency Shutdown) سایت متصل است. در صورت بروز هرگونه شرایط خطرناک (مانند آتشسوزی یا افت فشار ناگهانی در خط لوله)، این شیر به طور خودکار بسته شده و جریان چاه را از سطح قطع میکند.

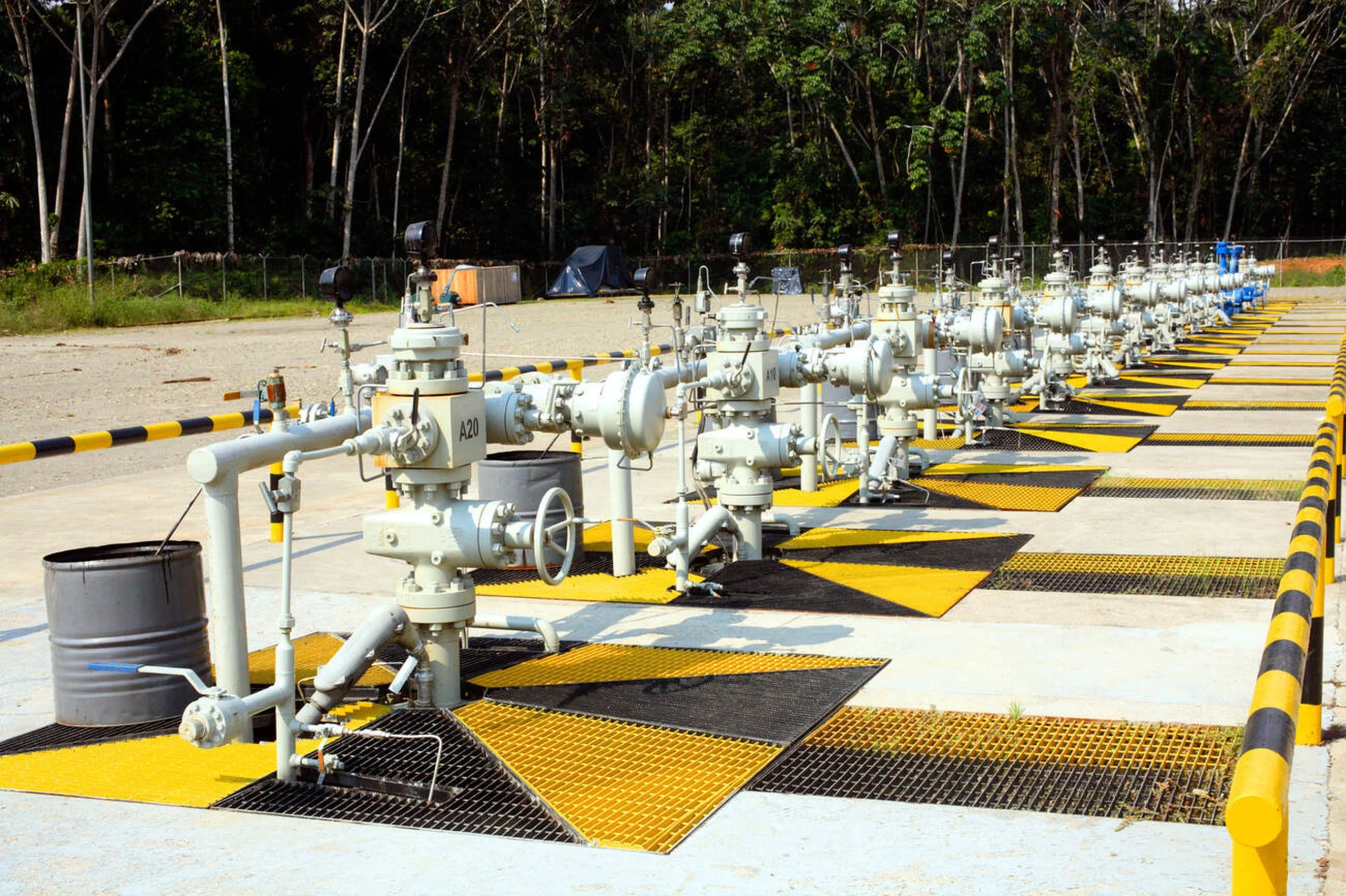

۲۲. شیر ایمنی درونچاهی (SSSV)
علاوه بر SSV، یک شیر ایمنی دیگر به نام Subsurface Safety Valve (SSSV) در عمق چند صد متری داخل لوله مغزی نصب میشود. این شیر به عنوان آخرین خط دفاعی عمل کرده و در صورت آسیب دیدن تجهیزات سرچاهی در سطح، جریان چاه را از اعماق زمین قطع مینماید.
۲۳. انواع درخت کریسمس: خشکی و زیردریایی

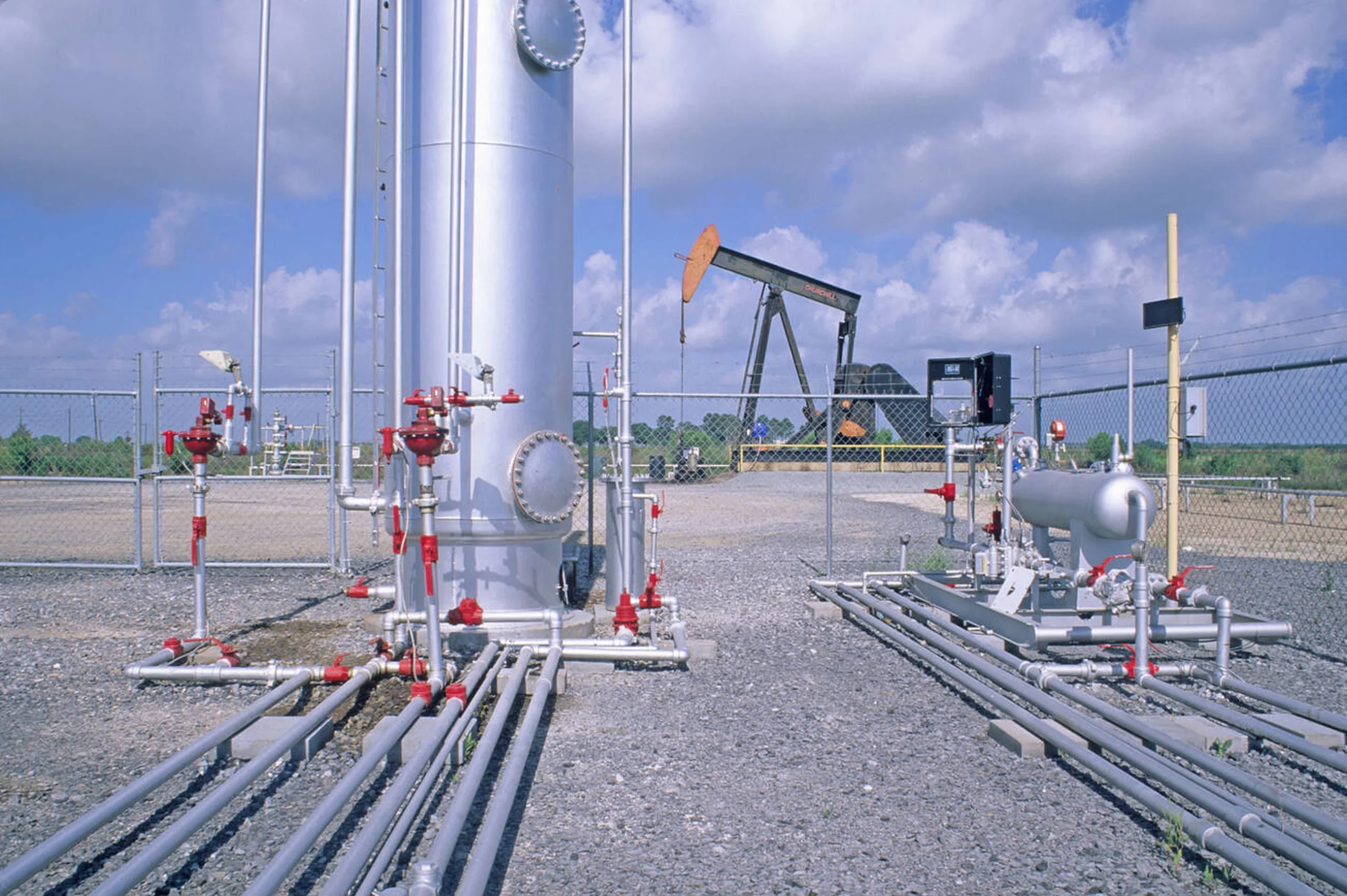

درختهای کریسمس خشکی (Onshore) برای نصب روی سطح زمین طراحی شدهاند. در مقابل، درختهای کریسمس زیردریایی (Subsea Trees) سیستمهای رباتیک بسیار پیچیده، گرانقیمت و مقاومی هستند که مهندسان آنها را برای نصب در بستر دریا و تحمل فشار عظیم آب طراحی کردهاند.
۲۴. عملیات درونچاهی (Well Intervention)
تجهیزات سرچاهی باید امکان دسترسی ایمن به چاه برای عملیات تعمیر و نگهداری را فراهم کنند. اپراتورها با نصب تجهیزاتی مانند Coiled Tubing یا Wireline بر روی Swab Valve، میتوانند ابزارها را به داخل چاه در حال تولید (تحت فشار) ارسال کنند.
۲۵. فرآیند نصب گام به گام
فرآیند نصب تجهیزات سرچاهی همزمان با فرآیند حفاری و تکمیل چاه انجام میشود. پس از حفاری هر بخش و نصب لوله جداری، بخش مربوط به آن (Casing Head) نصب میگردد. در نهایت پس از نصب لوله مغزی، درخت کریسمس بر روی مجموعه مونتاژ میشود.
۲۶. متریال ساخت و مقاومت در برابر خوردگی
این تجهیزات باید در برابر سیالات بسیار خورنده (مانند گاز ترش H2S) و فشارهای بالا مقاومت کنند. سازندگان آنها را از فولادهای آلیاژی ویژه و مطابق با استانداردهای سختگیرانه (مانند NACE MR0175) تولید میکنند.
۲۷. نقش ابزار دقیق در پایش چاه
تجهیزات سرچاهی مدرن، بسیار هوشمند هستند. آنها مجهز به سنسورهای فشار و دمای دائمی (Downhole Gauges) و همچنین فلومترهای چندفازی در سطح هستند. این ابزارها دادههای لحظهای را برای مدیریت بهینه مخزن به اتاق کنترل ارسال میکنند.
۲۸. نتیجهگیری: دروازه حیاتی کنترل انرژی
تجهیزات سرچاهی و درخت کریسمس، بسیار فراتر از چند شیر و فلنج ساده هستند؛ آنها پیچیدهترین و حیاتیترین بخش ایمنی در صنعت نفت و گاز محسوب میشوند. این تجهیزات با کنترل فشار عظیم مخزن، امکان تولید ایمن، کنترل شده و بهینه انرژی از اعماق زمین را برای ما فراهم میکنند.
