تنظیم جریان (Throttling) چیست؟ | راهنمای کامل کنترل دبی با شیر کنترلی
۱. مقدمه: کنترل دقیق، قلب اتوماسیون
در دنیای اتوماسیون صنعتی، ما به ندرت به دنبال یک جریان «کاملاً باز» یا «کاملاً بسته» هستیم. کنترل واقعی فرآیند، در توانایی ما برای مدیریت دقیق مقادیر میانی نهفته است. تنظیم جریان (Throttling)، فرآیند حیاتی کنترل دقیق دبی، فشار یا دمای یک سیال است که این امکان را برای ما فراهم میکند.
۲. تنظیم جریان (Throttling) چیست؟

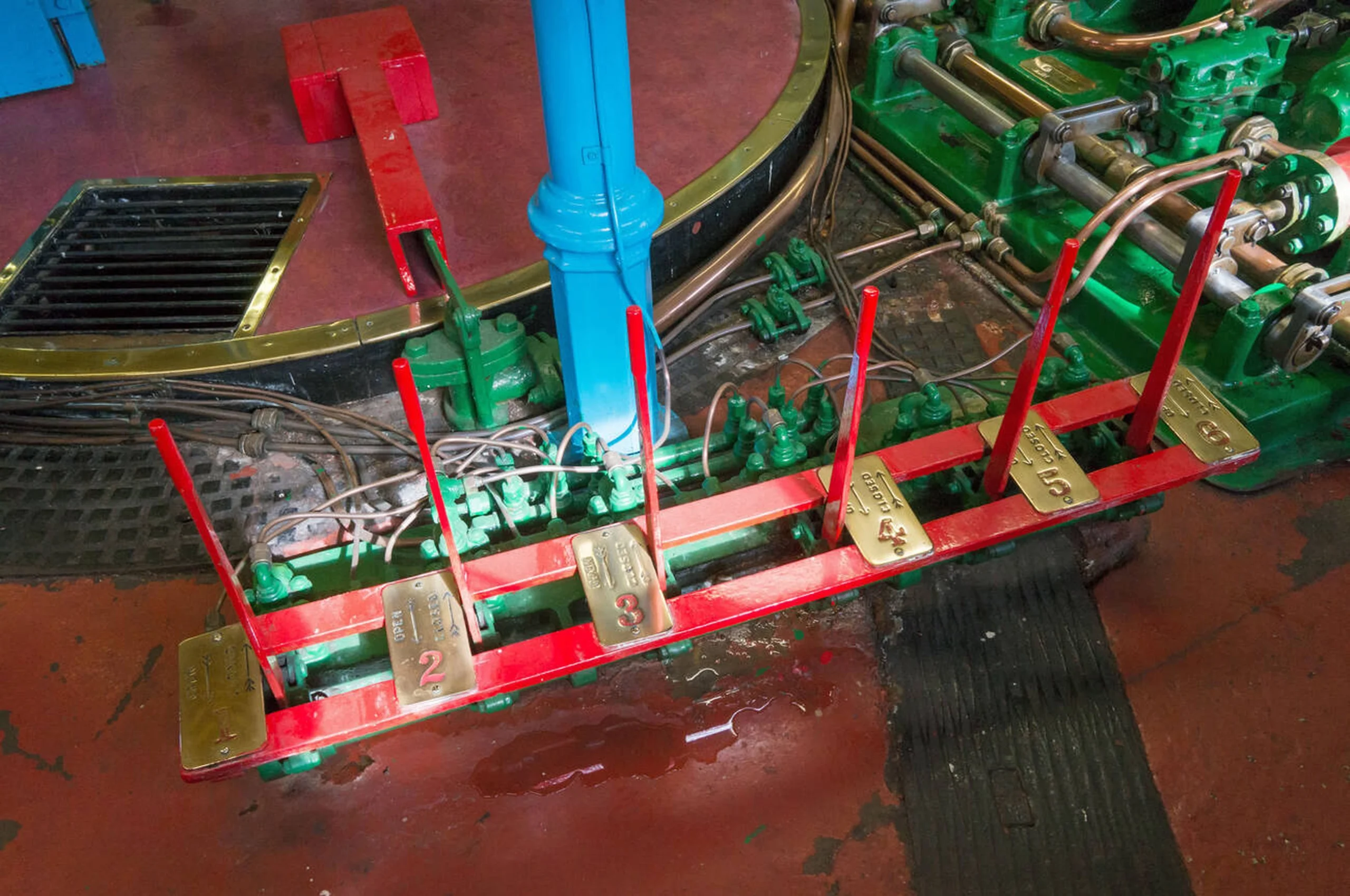

تنظیم جریان (Throttling) به فرآیند کنترل یک سیال از طریق ایجاد یک مانع یا محدودیت متغیر در مسیر آن اطلاق میشود. اپراتور یا سیستم کنترل با این کار، شیر را در حالتی بین کاملاً باز و کاملاً بسته (مثلاً در موقعیت ۴۰٪ باز) قرار میدهد تا دبی جریان را به مقدار دلخواه کاهش دهد.

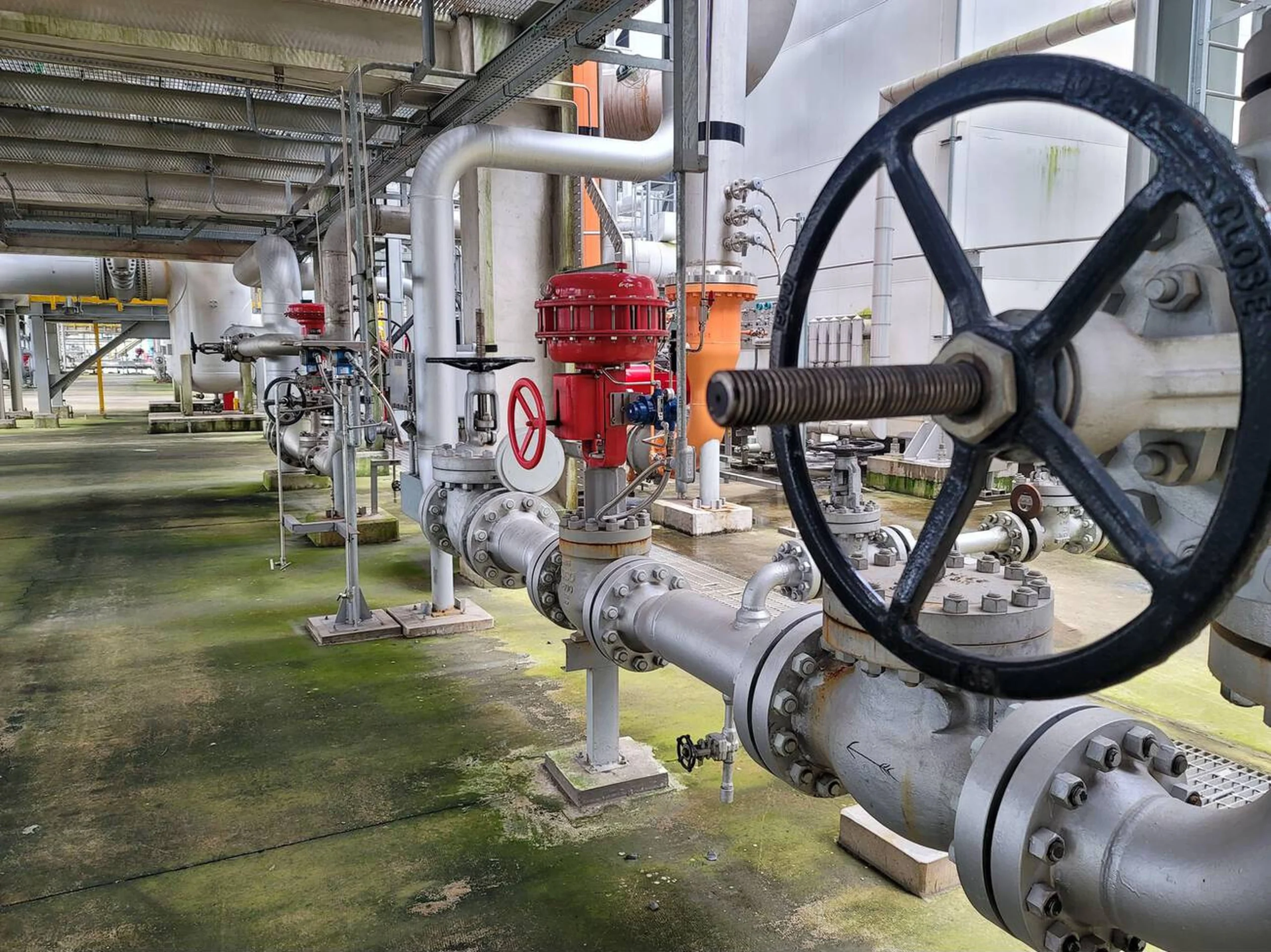

۳. تفاوت حیاتی: Throttling در مقابل On/Off
شیرآلات صنعتی دو کاربرد اصلی دارند. شیرهای قطع و وصل (On/Off) مانند شیرهای دروازهای، فقط برای باز یا بسته بودن کامل طراحی شدهاند. در مقابل، شیرهای تنظیمی (Throttling Valves) مهندسان آنها را برای عملکرد پایدار و دقیق در موقعیتهای میانی طراحی کردهاند.
۴. چرا به تنظیم جریان نیاز داریم؟
کنترل فرآیندهای صنعتی بدون تنظیم جریان (Throttling) غیرممکن است. ما برای ثابت نگه داشتن سطح یک مخزن، تنظیم دمای یک مبدل حرارتی، یا کنترل فشار یک راکتور، باید بتوانیم دبی سیال ورودی یا خروجی را به طور مداوم و دقیق کم و زیاد کنیم.

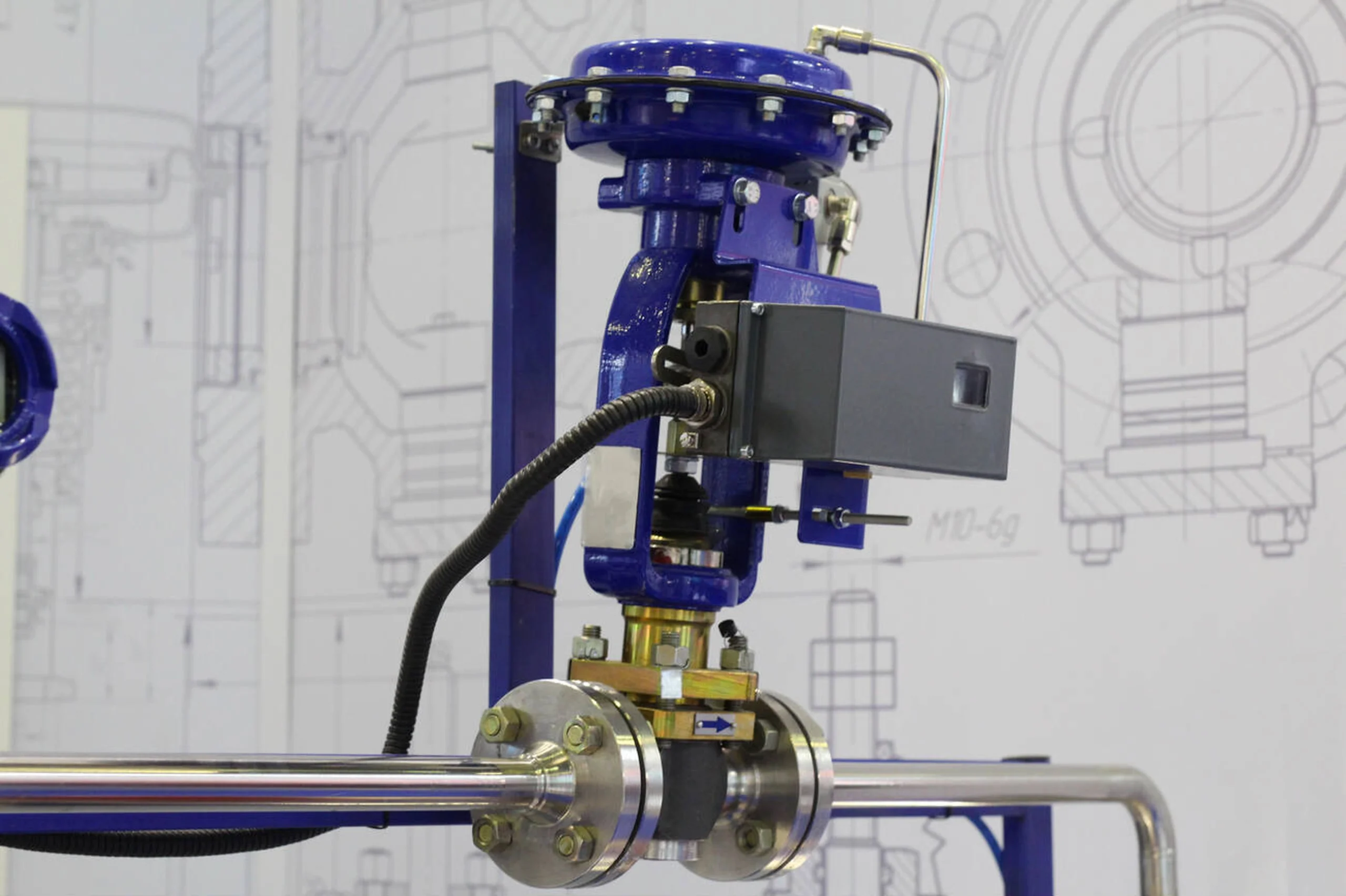

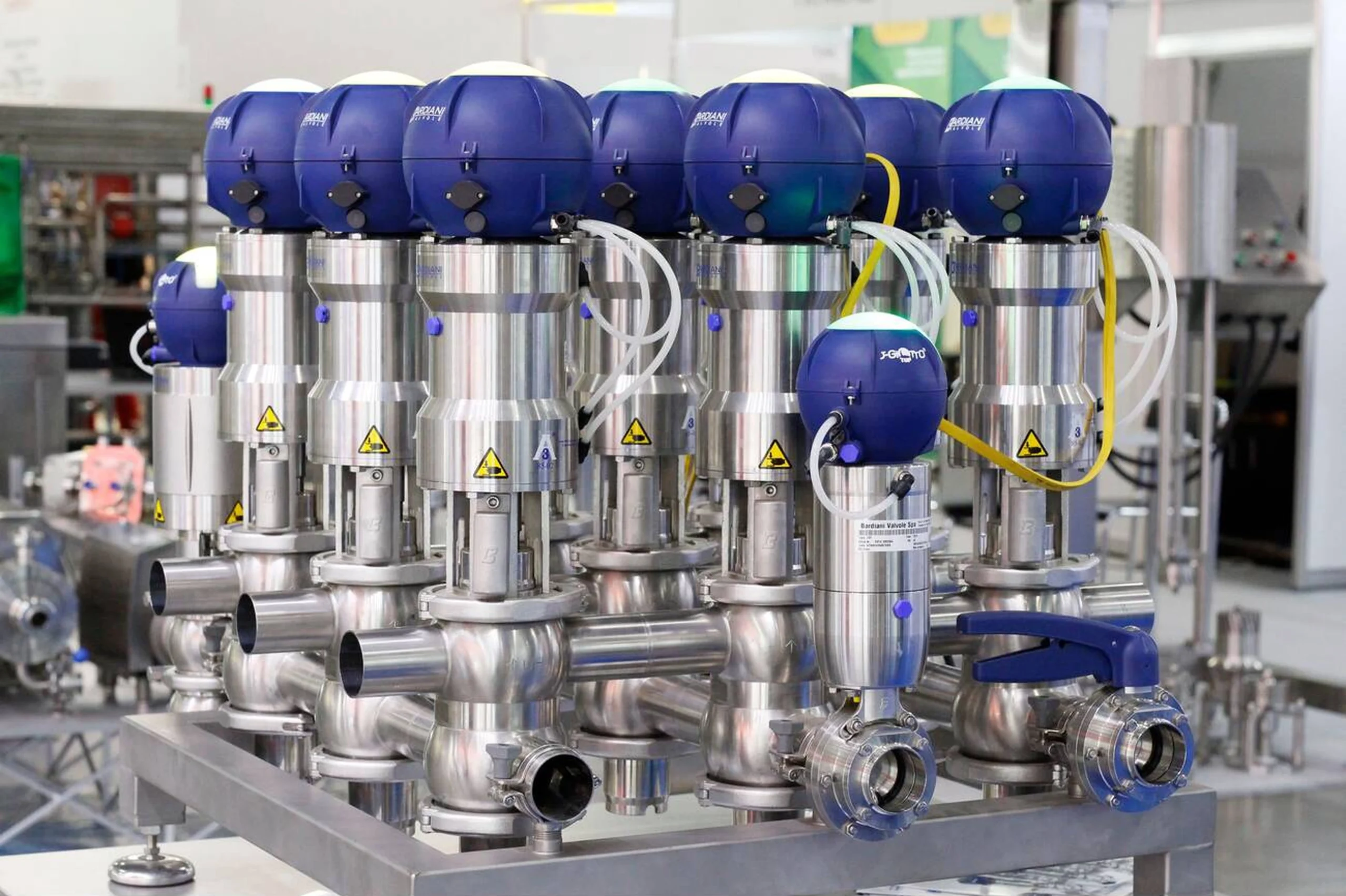

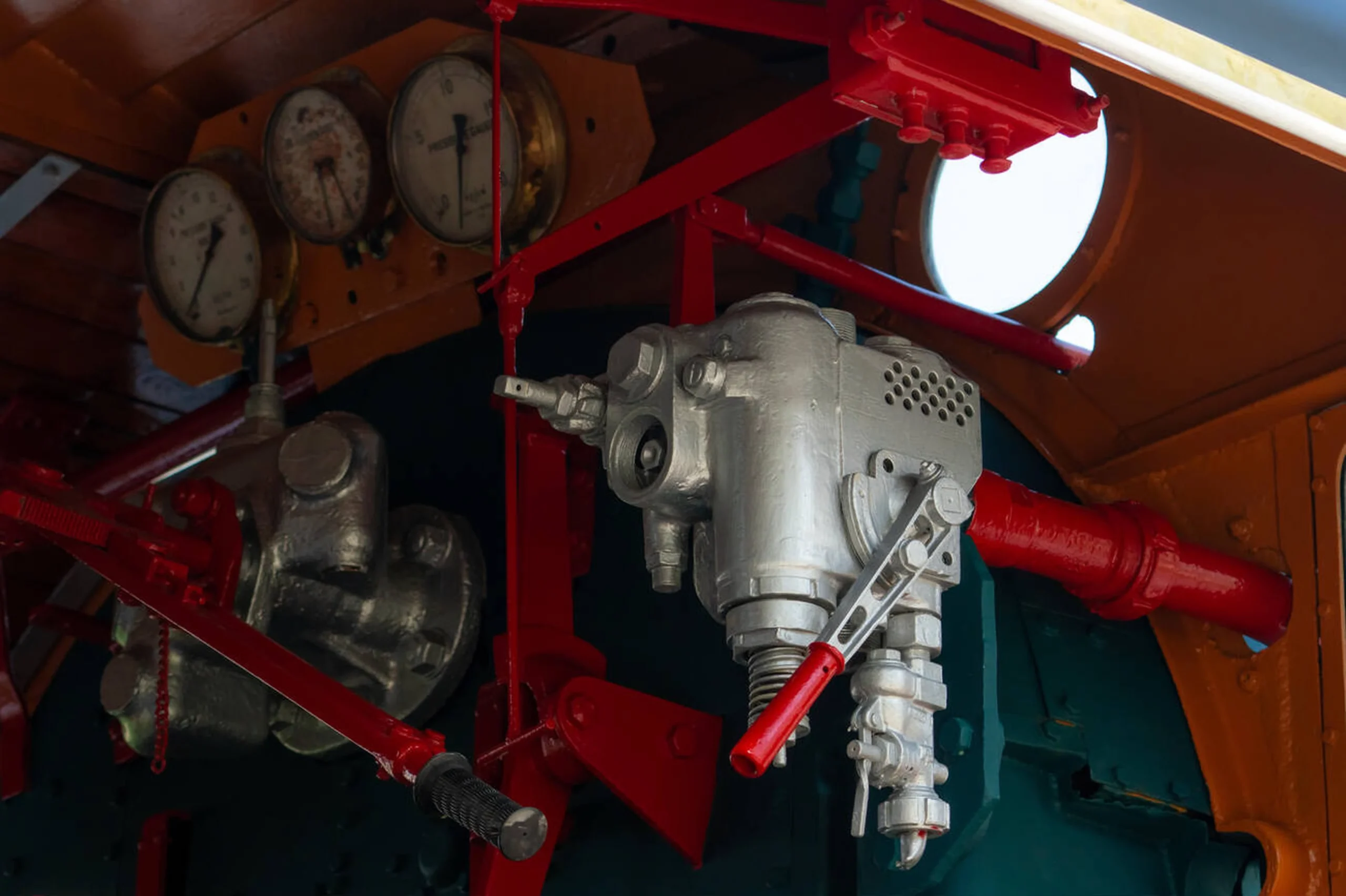

۵. ابزار اصلی: شیر کنترلی (Control Valve)
ابزار اصلی و تخصصی برای انجام فرآیند تنظیم جریان (Throttling)، شیر کنترلی (Control Valve) است. این تجهیز، یک شیر مهندسی شده است که یک عملگر (Actuator) و یک پوزیشنر (Positioner) آن را بر اساس سیگنال دریافتی از سیستم کنترل (مانند سیگنال ۴-۲۰ میلیآمپر) به طور دقیق حرکت میدهند.
۶. پادشاه تنظیم جریان: شیر گلوب (Globe Valve)
شیر گلوب (Globe Valve) به طور گسترده به عنوان بهترین و دقیقترین شیر برای کاربردهای تنظیم جریان (Throttling) شناخته میشود. طراحی داخلی این شیر، کنترل بسیار دقیقی بر جریان سیال اعمال میکند.
۷. چرا شیر گلوب برای Throttling عالی است؟
علت برتری شیر گلوب، مسیر S-شکل جریان در داخل آن است. سیال مجبور به تغییر جهتهای متعدد است و پلاگ (Plug) شیر با حرکت خطی خود به سمت بالا و پایین، فاصله تا سیت (Seat) را با دقت بسیار بالایی تنظیم میکند. این طراحی، کنترل خطی و پایداری را فراهم میآورد.
۸. شیر پروانهای (Butterfly Valve)
شیرهای پروانهای نیز میتوانند برای تنظیم جریان (Throttling)، به ویژه در سایزهای بزرگ و کاربردهایی که دقت بسیار بالا اولویت اول نیست، مورد استفاده قرار گیرند. آنها اقتصادیتر هستند اما کنترل آنها به اندازه شیر گلوب خطی نیست.

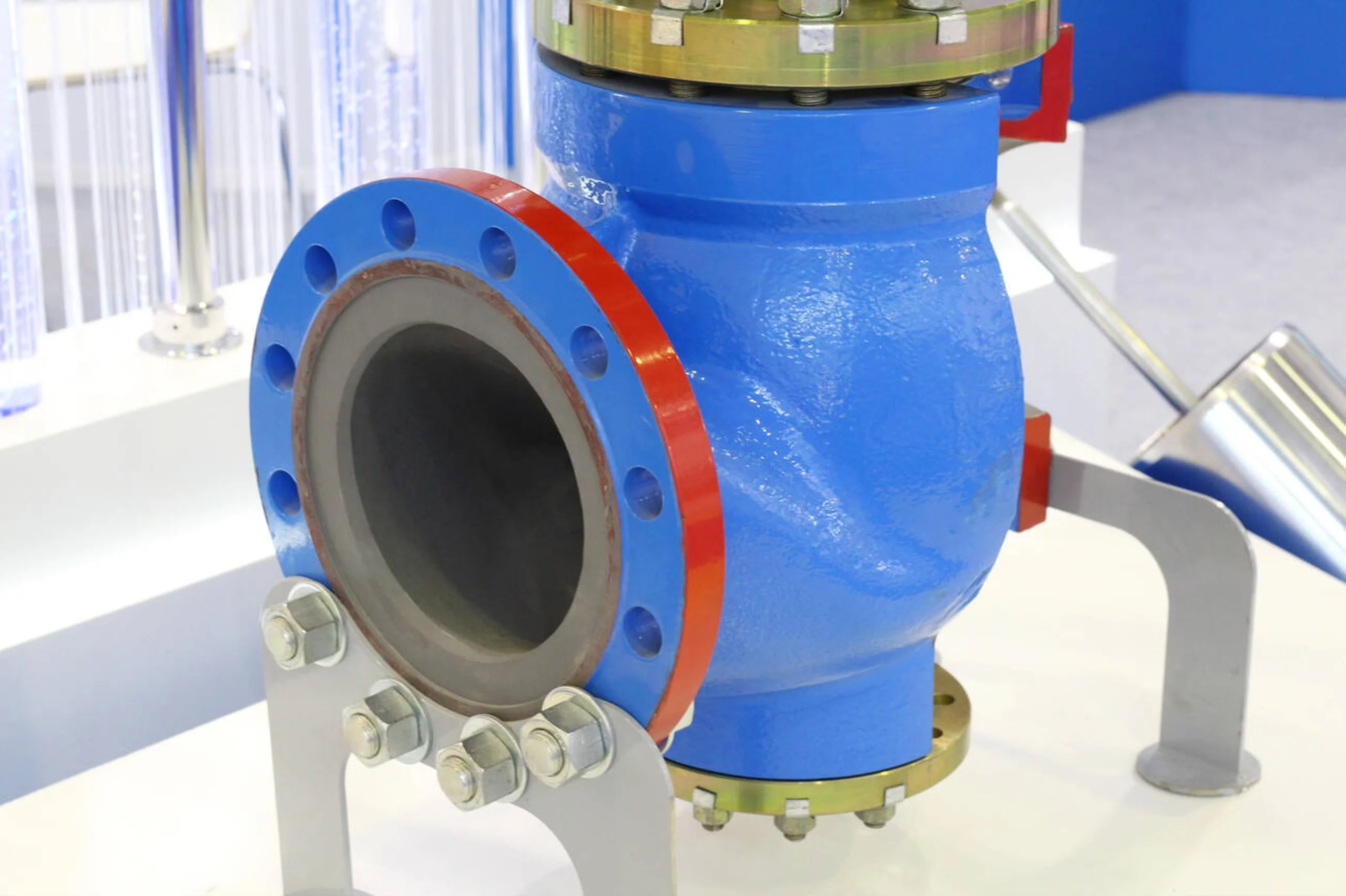

۹. بال ولوهای V-Port (شیر توپی سگمنتی)
اگرچه بال ولوهای استاندارد (On/Off) برای تنظیم جریان فاجعهبار هستند، اما مهندسان نوع خاصی به نام V-Port Ball Valve را طراحی کردهاند. توپی این شیرها دارای یک بریدگی V-شکل است که با چرخش آن، یک کنترل جریان دقیق و قابل تکرار (شبیه به شیر گلوب) ایجاد میکند.
۱۰. شیر سوزنی (Needle Valve)
برای کاربردهای آزمایشگاهی یا فرآیندهایی با دبی بسیار پایین که به تنظیم فوقالعاده دقیق نیاز دارند، تکنسینها از شیر سوزنی استفاده میکنند. پلاگ مخروطی و نوکتیز این شیر، امکان کنترل بسیار ظریف جریان را فراهم میآورد.
۱۱. شیرهایی که هرگز نباید برای Throttling استفاده شوند
استفاده از شیرهای قطع و وصل برای تنظیم جریان (Throttling) یک اشتباه مهندسی رایج و پرهزینه است.
۱۲. خطر تنظیم جریان با شیر دروازهای (Gate Valve)
مهندسان هرگز از شیر دروازهای برای تنظیم جریان استفاده نمیکنند. این شیر فقط برای قطع و وصل کامل طراحی شده است. کارکرد در حالت نیمهباز باعث لرزش شدید (Vibration) دیسک گیت در اثر تلاطم جریان میشود. در نتیجه، این لرزش به سرعت سیت و دیسک را فرسوده کرده و شیر دچار نشتی دائمی خواهد شد.
۱۳. خطر تنظیم جریان با بال ولو استاندارد
یک بال ولو استاندارد نیز برای این کار مناسب نیست. در حالت نیمهباز، جریان پرسرعت سیال مستقیماً به لبههای سیت نرم (Soft Seat) برخورد کرده و باعث فرسایش سریع و از بین رفتن آببندی آن میشود.
۱۴. قلب شیر کنترلی: تریم (Trim)
مهمترین بخش یک شیر تنظیمی، مجموعه تریم (Trim) آن است. تریم شامل قطعات داخلی است که مستقیماً با سیال در تماس بوده و فرآیند تنظیم جریان (Throttling) را انجام میدهند (یعنی پلاگ و سیت). طراحی تریم، همهچیز را تعیین میکند.
۱۵. مشخصه جریانی شیر (Flow Characteristic)
طراحی پلاگ و سیت، مشخصه جریانی شیر را تعیین میکند. این مشخصه، رابطه بین درصد باز بودن شیر و درصد دبی عبوری را نشان میدهد. رایجترین مشخصهها خطی (Linear) و درصد مساوی (Equal Percentage) هستند.
۱۶. مشخصه خطی (Linear)
در شیرهای با مشخصه خطی، میزان جریان مستقیماً با میزان باز بودن شیر متناسب است. (مثلاً ۵۰٪ باز شدن شیر، ۵۰٪ جریان را عبور میدهد). این نوع برای کنترل سطح مایعات مناسب است.
۱۷. مشخصه درصد مساوی (Equal Percentage - EQ%)
در شیرهای با مشخصه درصد مساوی، هر درصد افزایش در باز شدن شیر، درصد یکسانی از جریان باقیمانده را اضافه میکند. این طراحی کنترل بسیار دقیقی در دبیهای پایین و کنترل پذیری خوبی در دبیهای بالا ارائه میدهد و برای کنترل فشار و دما ایدهآل است.

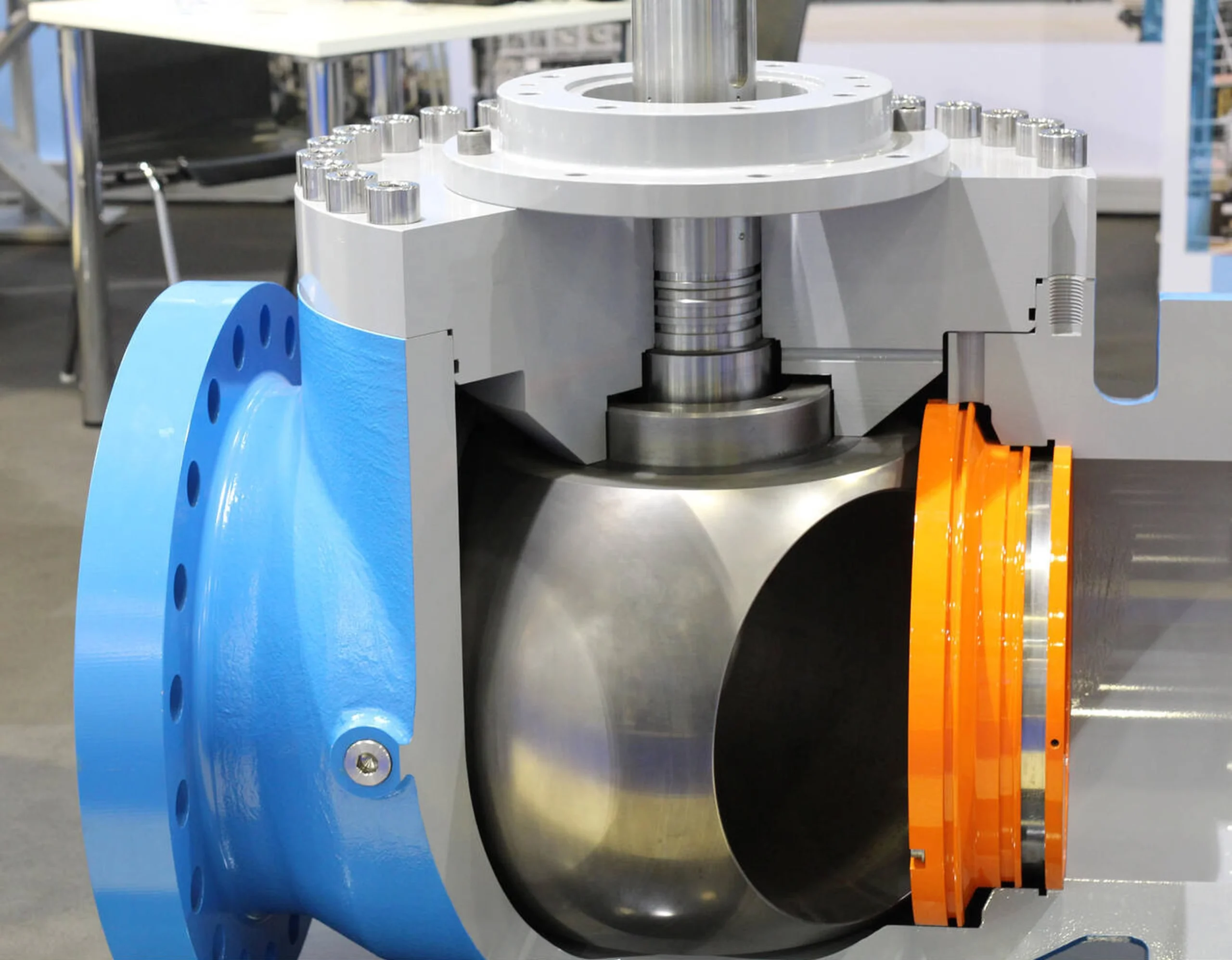

۱۸. چالش اول: کاویتاسیون (Cavitation)
تنظیم جریان (Throttling) در مایعات، چالشهای مخربی را به همراه دارد. کاویتاسیون یکی از این چالشهاست. این پدیده زمانی رخ میدهد که فشار مایع در گلوگاه شیر به زیر فشار بخار آن افت میکند.
۱۹. کاویتاسیون چگونه تخریب ایجاد میکند؟
افت فشار باعث ایجاد حبابهای بخار کوچکی در مایع میشود. این حبابها پس از عبور از شیر و با افزایش مجدد فشار، به شدت منفجر (Implode) میشوند. این انفجارهای کوچک و مداوم، نیرویی شبیه به چکشکاری روی سطوح داخلی شیر وارد کرده و باعث خوردگی حفرهای و تخریب سریع تریم میشود.
۲۰. چالش دوم: فلاشینگ (Flashing)
فلاشینگ شبیه به کاویتاسیون است، با این تفاوت که فشار پس از عبور از شیر، همچنان پایینتر از فشار بخار مایع باقی میماند. در این حالت، حبابهای بخار منفجر نمیشوند، بلکه به صورت یک جریان دوفازی (مایع و بخار) با سرعت بسیار بالا حرکت میکنند. این جریان پرسرعت مانند یک عملیات "سند بلاست" عمل کرده و سطوح داخلی شیر و لوله را میسآید.

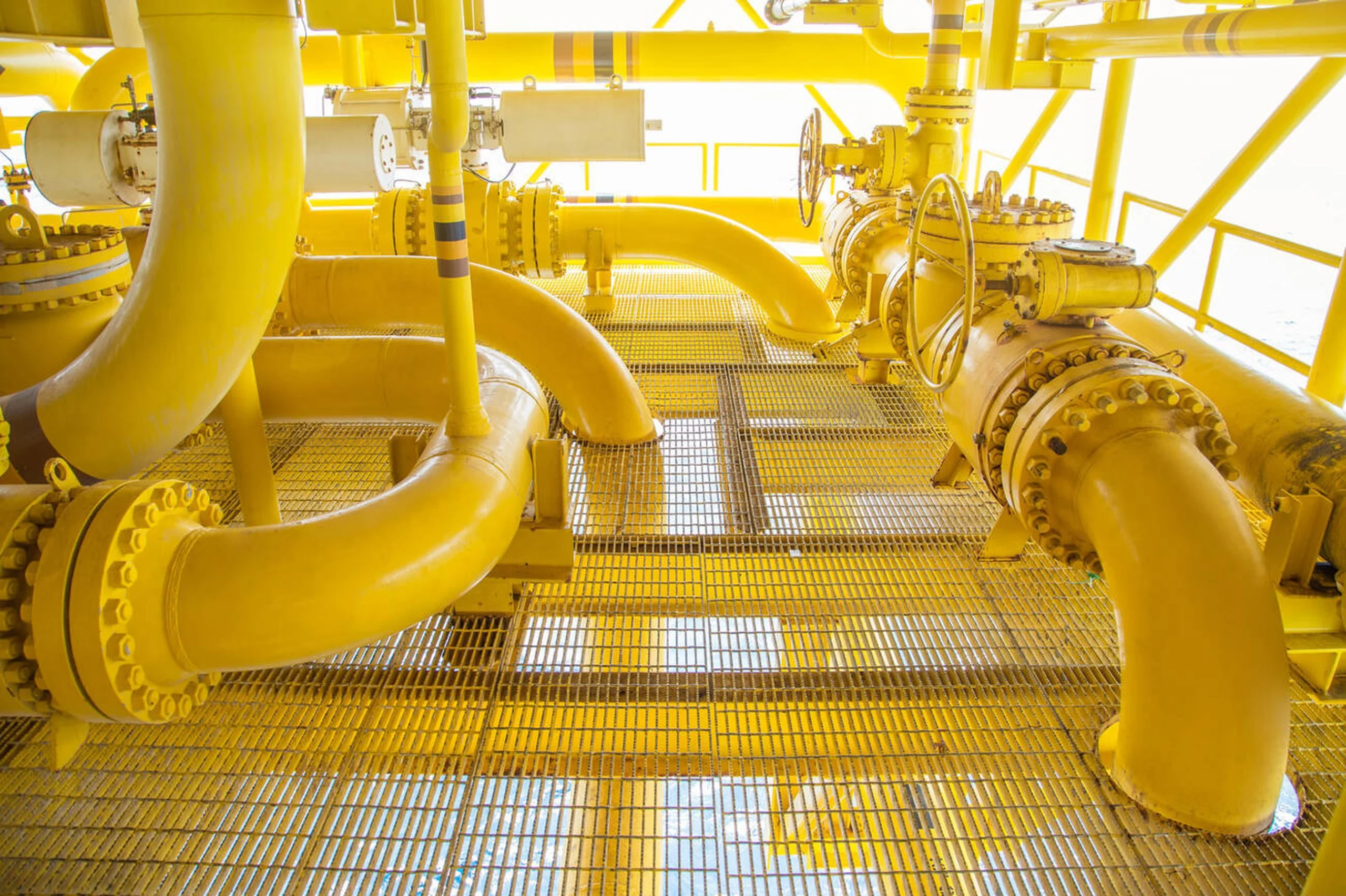

۲۱. چالش سوم: نویز (Noise)
تنظیم جریان (Throttling) در گازها و بخار، به ویژه در افت فشارهای بالا، میتواند صدای بسیار بلند و ناهنجاری (Noise) تولید کند. این نویز ناشی از تلاطم شدید و شوکهای سرعت مافوق صوت در داخل شیر است. این صدا نه تنها برای محیط زیست مضر است، بلکه لرزشهای شدیدی ایجاد میکند که به شیر و تجهیزات آسیب میزند.
۲۲. چالش چهارم: فرسایش (Erosion)
اگر سیال حاوی ذرات جامد معلق (مانند دوغاب یا اسلاری) باشد، تنظیم جریان (Throttling) باعث افزایش شدید سرعت سیال در گلوگاه میشود. برخورد این ذرات جامد با سرعت بالا به تریم، باعث فرسایش سریع و از بین رفتن آن میگردد.
۲۳. راهحل: تریمهای مهندسی شده (Anti-Cavitation Trim)
برای مقابله با این چالشها، سازندگان تریمهای ویژهای طراحی میکنند. تریمهای ضد کاویتاسیون (Anti-Cavitation) یا تریمهای کمصدا (Low Noise)، افت فشار را به جای یک مرحله، در چندین مرحله کوچک و مدیریت شده انجام میدهند. این کار از افت فشار ناگهانی، ایجاد حباب یا رسیدن به سرعت صوت جلوگیری میکند.

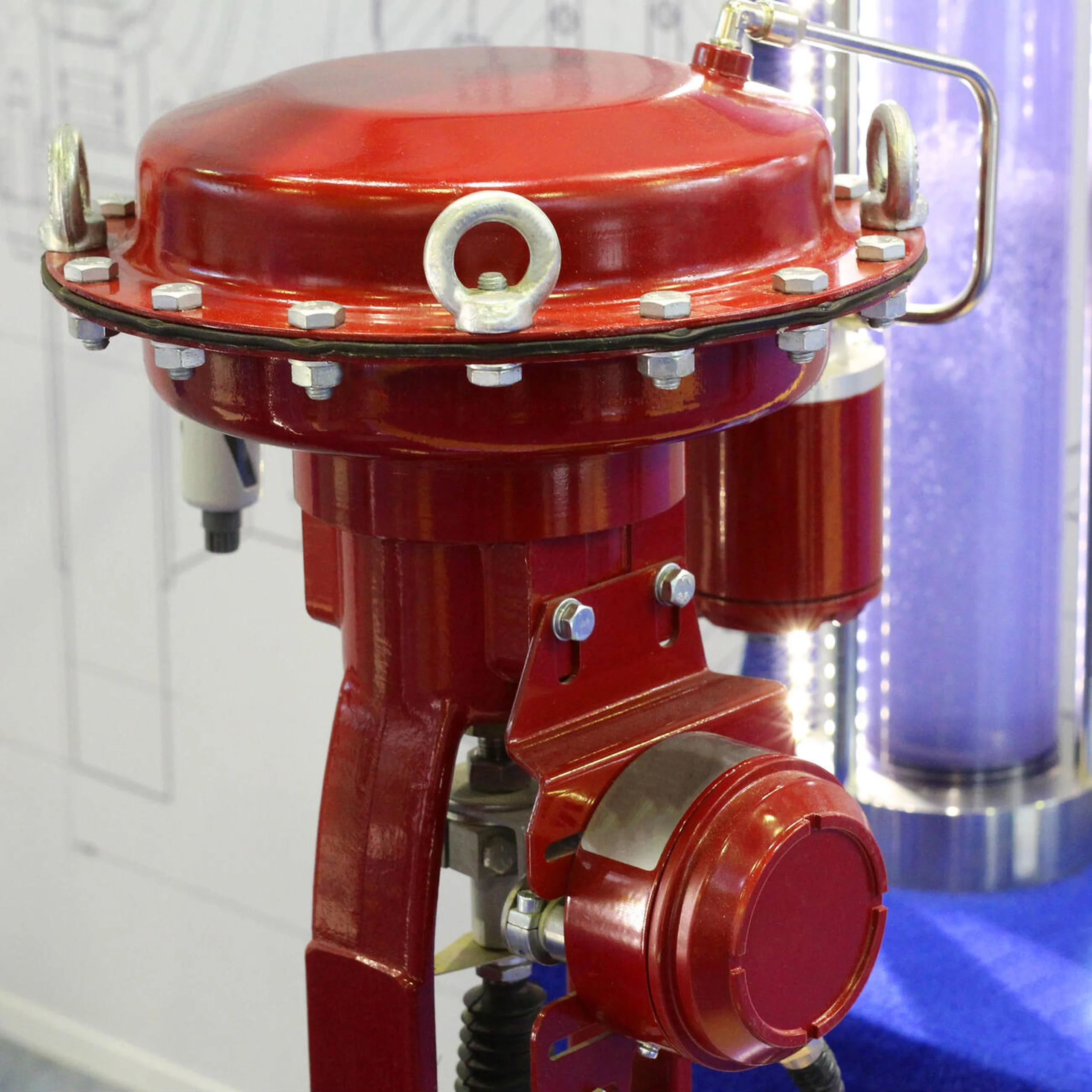

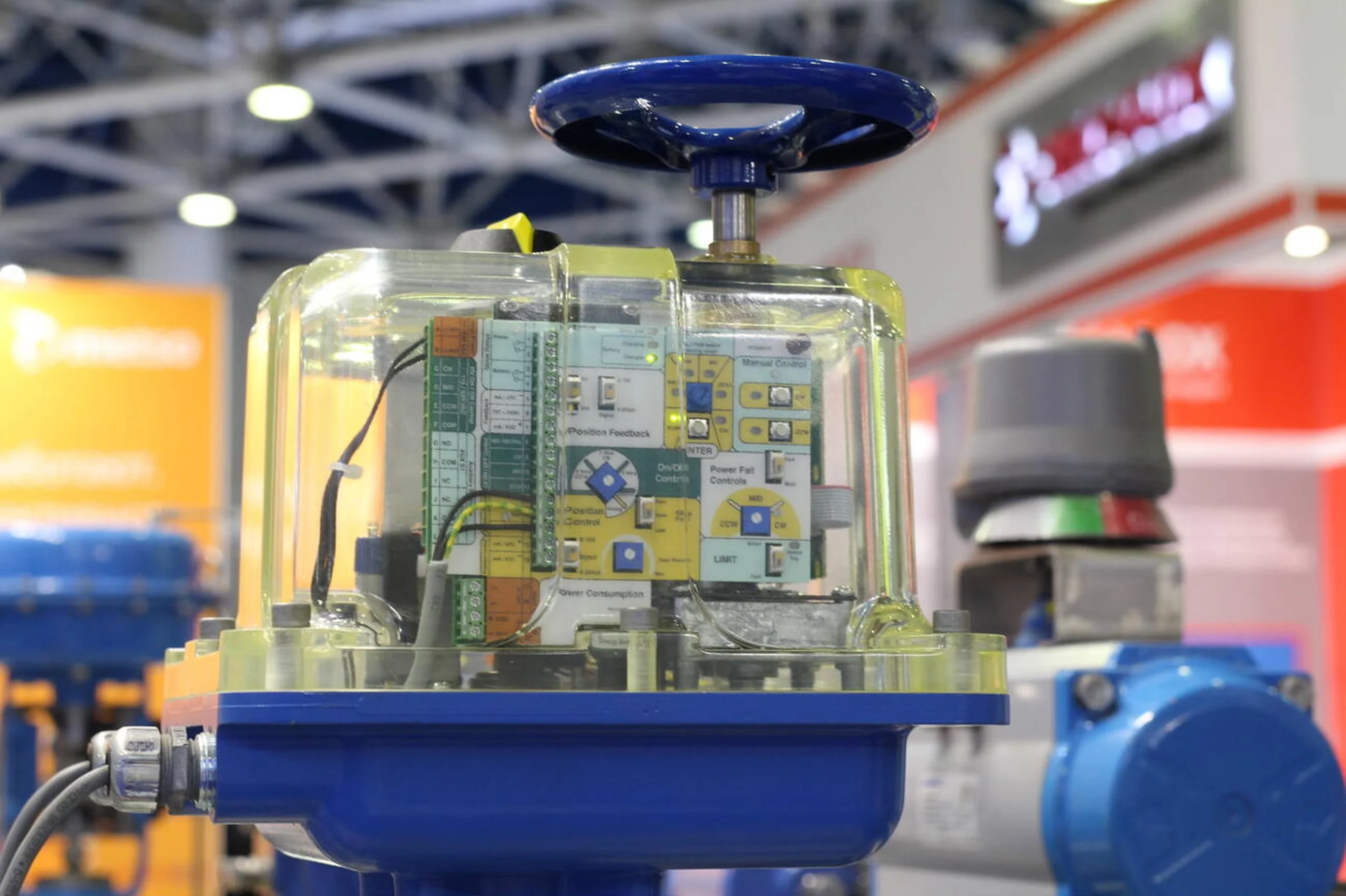

۲۴. نقش عملگر (Actuator)
برای تنظیم جریان (Throttling)، شیر باید به یک عملگر (Actuator) دقیق مجهز باشد. عملگرهای پنوماتیکی (دیافراگمی) به دلیل عملکرد نرم و قابلیت اطمینان بالا، رایجترین گزینه برای شیرهای کنترلی هستند.
۲۵. نقش پوزیشنر (Positioner)
پوزیشنر، مغز شیر کنترلی است. این دستگاه سیگنال کنترلی (مثلاً ۴-۲۰ میلیآمپر) را دریافت کرده و آن را با موقعیت واقعی استم شیر مقایسه میکند. پوزیشنر سپس فشار هوای لازم را به عملگر ارسال میکند تا شیر دقیقاً در موقعیت درخواستی سیستم کنترل قرار گیرد و بر اثراتی مانند اصطکاک غلبه کند.
۲۶. کاربرد در کنترل دما
یک مثال کلاسیک از تنظیم جریان (Throttling)، کنترل دما است. یک سنسور دما، دمای محصول را اندازهگیری میکند. سیستم کنترل، یک شیر کنترلی را بر روی خط بخار ورودی به مبدل حرارتی تنظیم میکند تا دبی بخار و در نتیجه دمای محصول، دقیقاً روی نقطه تنظیم شده باقی بماند.
۲۷. کاربرد در کنترل فشار و سطح
به طور مشابه، یک ترانسمیتر فشار یا سطح، وضعیت فرآیند را گزارش میدهد. سیستم کنترل نیز با تنظیم جریان (Throttling) شیر خروجی یا ورودی مخزن، فشار یا سطح را در مقدار دلخواه ثابت نگه میدارد.
۲8. نتیجهگیری: هنر کنترل فرآیند
تنظیم جریان (Throttling) فراتر از باز و بسته کردن ساده یک شیر است؛ این فرآیند، هنر کنترل دقیق و پیوسته فرآیندهای صنعتی است. درک عمیق این مفهوم و انتخاب صحیح شیرآلات (به ویژه شیرهای کنترلی مهندسی شده)، کلید دستیابی به پایداری، کیفیت محصول و ایمنی در اتوماسیون مدرن است.
