شیر دروازه ای (Gate Valve) چیست؟ | راهنمای کامل انواع و کاربردها

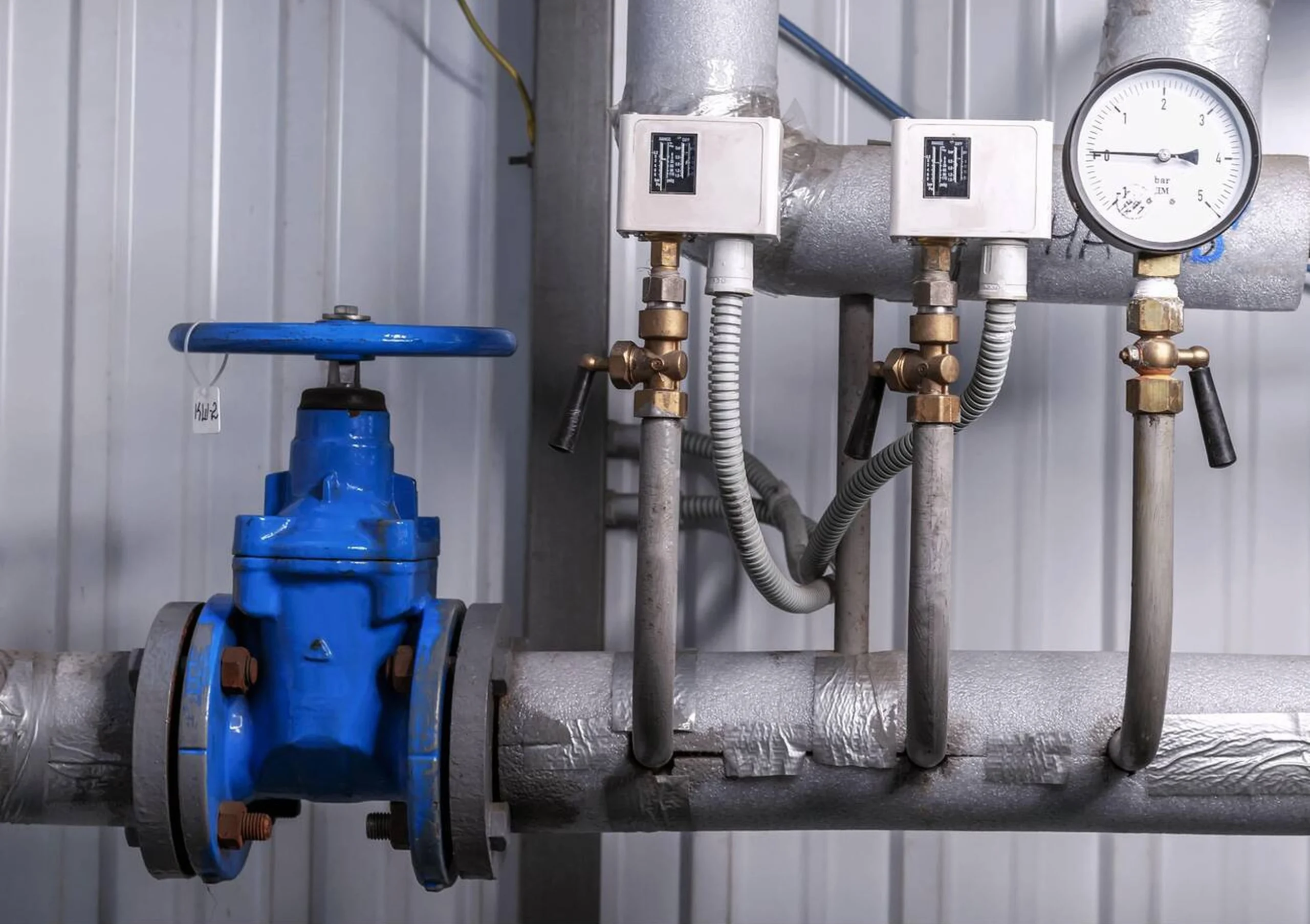

۱. مقدمه: دروازهبان قدرتمند خطوط لوله
در سیستمهای لولهکشی صنعتی، توانایی قطع کامل و مطمئن جریان سیال، یک نیاز اساسی است. شیر دروازه ای یا گیت ولو (Gate Valve)، به عنوان یکی از اصلیترین شیرهای قطع و وصل (On-Off/Isolation)، نقشی حیاتی در کنترل جریان، تعمیرات و ایمنی خطوط لوله در سراسر جهان ایفا میکند.
۲. شیر دروازه ای (Gate Valve) چیست؟
شیر دروازه ای یک شیر با حرکت خطی است که از یک صفحه یا دیسک دروازهای شکل برای مسدود کردن مسیر جریان استفاده میکند. این شیر برای عملکرد در حالت کاملاً باز یا کاملاً بسته طراحی شده است و به دلیل ایجاد کمترین مقاومت در مسیر جریان، در حالت کاملاً باز افت فشار بسیار ناچیزی دارد.
۳. عملکرد اصلی: فقط قطع و وصل کامل
مهمترین نکته در مورد شیرهای دروازهای، کاربرد انحصاری آنها برای قطع و وصل کامل جریان است. این شیرها به دلیل طراحی خاص خود، برای تنظیم یا کنترل دبی جریان (Throttling) مناسب نیستند، زیرا جریان سیال در حالت نیمهباز باعث لرزش دیسک و فرسایش سریع سیت (آببند) میشود.

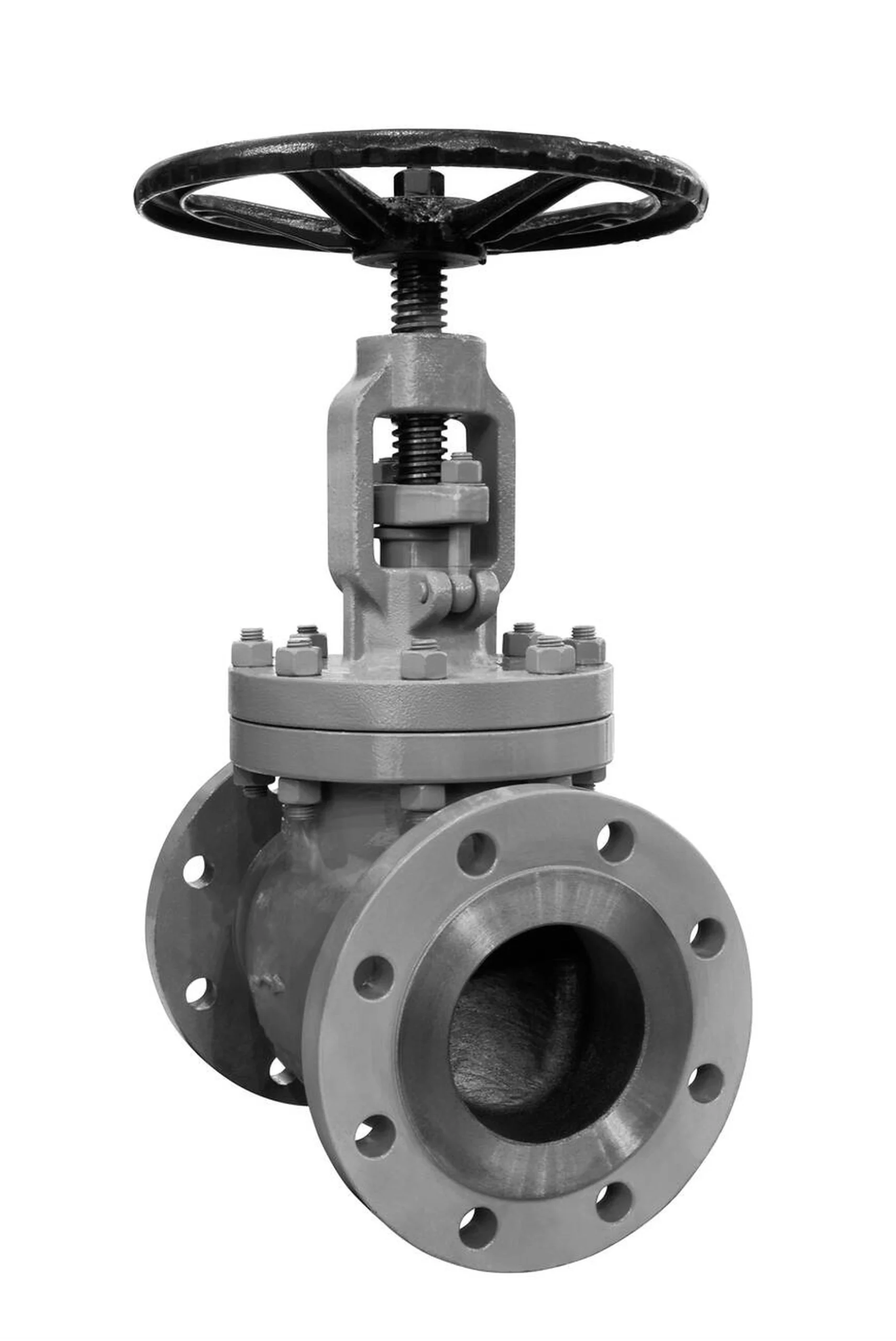

۴. اجزای اصلی یک شیر دروازه ای
یک شیر کشویی از اجزای کلیدی زیر تشکیل شده است:
بدنه (Body): پوسته اصلی که جریان را در بر میگیرد.
بونت (Bonnet): درپوشی که روی بدنه بسته شده و شامل مجموعه استم و پکینگ است.
گیت (Gate): دیسک یا صفحهای که مسیر جریان را مسدود میکند.
سیت (Seat): حلقههای آببندی در بدنه که گیت روی آنها مینشیند.
استم (Stem): میلهای که حرکت چرخشی فلکه را به حرکت خطی گیت تبدیل میکند.
فلکه (Handwheel): برای اعمال نیروی دستی جهت باز و بست کردن شیر.
۵. انواع گیت (Gate Types)
گیت یا دیسک در این شیرها به اشکال مختلفی طراحی میشود که هر کدام مزایای خاص خود را دارند. رایجترین انواع شامل گیت گوهای یکپارچه (Solid Wedge)، گیت گوهای انعطافپذیر (Flexible Wedge) و گیت موازی (Parallel Slide) است.
۶. گیت گوهای یکپارچه (Solid Wedge)

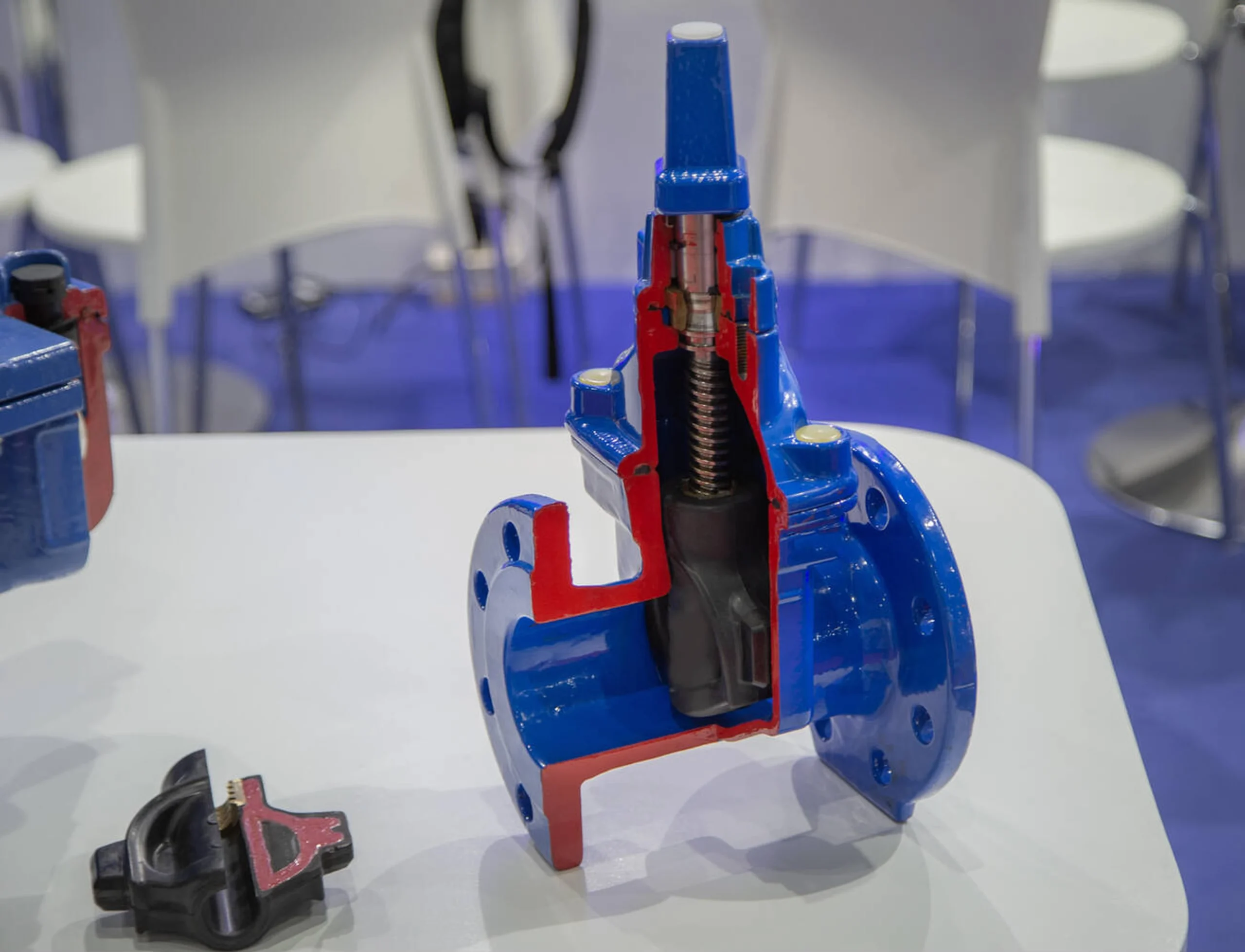

این نوع، سادهترین و رایجترین طراحی برای گیت است. ساختار یکپارچه و محکم آن، این نوع گیت را برای اکثر سیالات و کاربردهای عمومی مناسب میسازد. با این حال، این طراحی در برابر تغییرات دمایی و تنشهای خط لوله حساس است.
۷. گیت گوهای انعطافپذیر (Flexible Wedge)
این نوع گیت دارای یک برش محیطی است که به آن انعطافپذیری جزئی میدهد. این انعطافپذیری به گیت اجازه میدهد تا تغییرات زاویهای جزئی بین سیتها را جبران کرده و آببندی بهتری را در شرایطی که تنشهای حرارتی یا فشاری وجود دارد، فراهم کند.
۸. انواع استم: استم بالارونده در مقابل استم غیربالارونده
استم یا ساقه در شیر دروازه ای به دو شکل اصلی طراحی میشود. در نوع استم بالارونده (Rising Stem)، با چرخاندن فلکه، استم به همراه گیت به سمت بالا حرکت کرده و موقعیت باز یا بسته بودن شیر از روی ارتفاع استم قابل تشخیص است. در نوع استم غیربالارونده (Non-Rising Stem)، استم فقط میچرخد و گیت بر روی رزوههای داخلی آن بالا و پایین میرود.
۹. مزایای شیر دروازه ای
افت فشار بسیار کم: در حالت کاملاً باز، مسیر جریان کاملاً مستقیم و بدون مانع است.
آببندی محکم: طراحی گیت و سیت، آببندی بسیار خوبی را در هر دو جهت فراهم میکند.
قابلیت عبور پیگ: مسیر مستقیم جریان اجازه میدهد تا از این شیرها در خطوط لولهای که نیاز به پیگرانی دارند، استفاده شود.
مناسب برای سیالات ویسکوز: مسیر مستقیم، عبور سیالات چسبناک مانند نفت خام سنگین را تسهیل میکند.
۱۰. معایب و محدودیتهای شیر دروازه ای
نامناسب برای تنظیم جریان: عملکرد در حالت نیمهباز باعث فرسایش سریع و آسیب به شیر میشود.
عملکرد کند: برای باز و بست کامل، نیاز به چرخشهای متعدد فلکه است.
فضای زیاد: نوع استم بالارونده در حالت باز به فضای عمودی قابل توجهی نیاز دارد.
سایش سیت: در سیالات دارای ذرات جامد، کشیده شدن گیت روی سیتها میتواند باعث سایش آنها شود.
۱۱. مواد اولیه ساخت (متریال)
سازندگان، شیرآلات صنعتی دروازهای را از مواد مختلفی تولید میکنند. فولاد کربنی (مانند A216 WCB) برای کاربردهای عمومی، فولاد ضد زنگ (مانند A351 CF8M) برای سیالات خورنده، و آلیاژهای ویژه برای دماها و فشارهای بسیار بالا رایج هستند.
۱۲. استاندارد API 600
استاندارد API 600 که توسط موسسه نفت آمریکا تدوین شده، یکی از مهمترین و معتبرترین استانداردها برای طراحی و ساخت شیرهای دروازهای فولادی در صنایع نفت، گاز و پتروشیمی است.
۱۳. کلاسهای فشاری (Pressure Classes)
کلاس فشاری یک شیر، حداکثر فشار کاری مجاز آن را در دماهای مختلف مشخص میکند. این کلاسها بر اساس استاندارد ASME B16.34 با اعدادی مانند Class 150, 300, 600, 900, 1500 و 2500 بیان میشوند.
۱۴. آببندی استم (Stem Packing)
برای جلوگیری از نشت سیال از اطراف استم، از مجموعهای از حلقههای آببندی به نام پکینگ (Packing) استفاده میکنند. جنس این پکینگها معمولاً از گرافیت انعطافپذیر یا PTFE است که درون محفظهای به نام Stuffing Box فشرده میشوند.
۱۵. کاربرد در خطوط لوله انتقال نفت و گاز

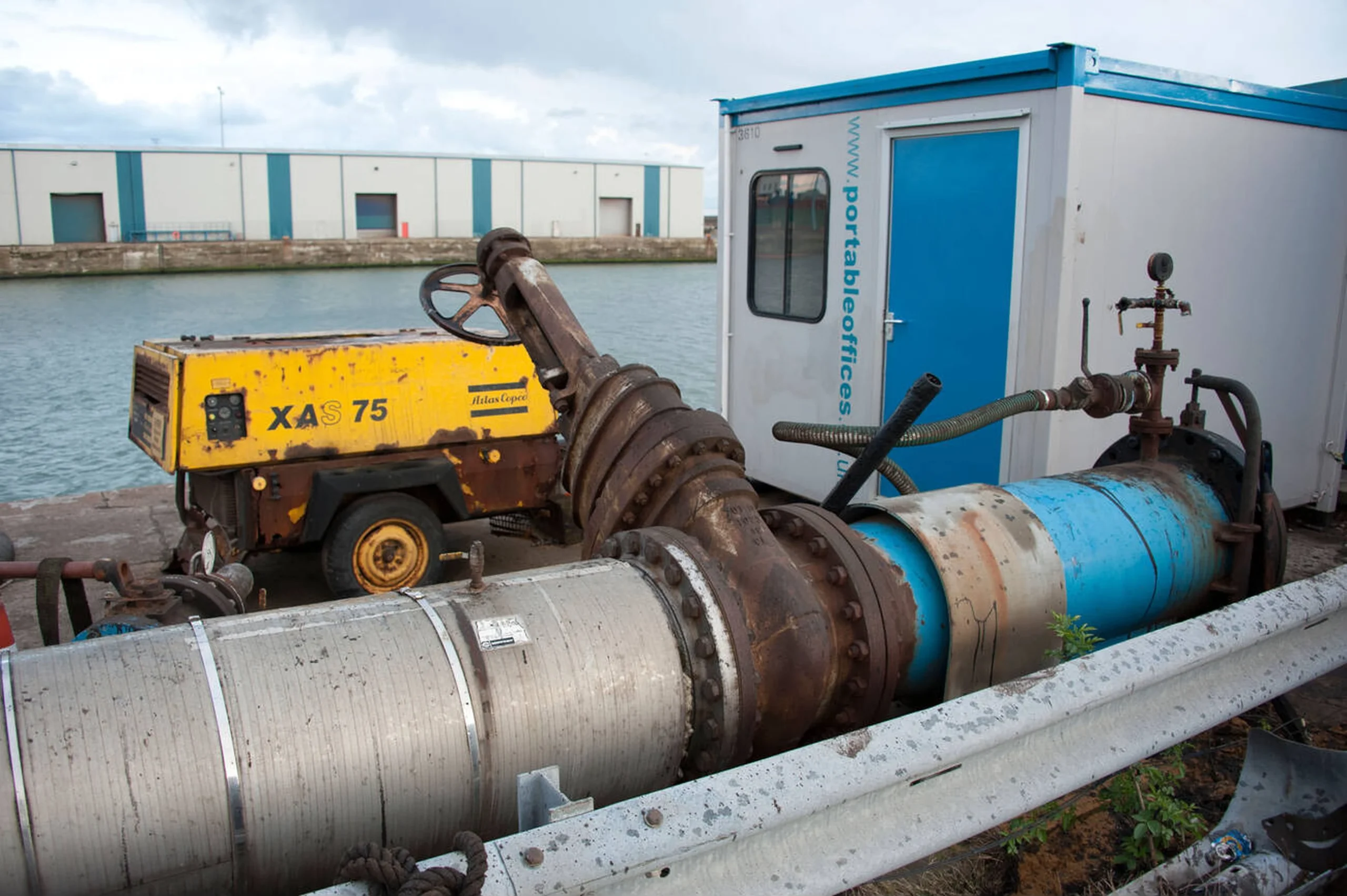

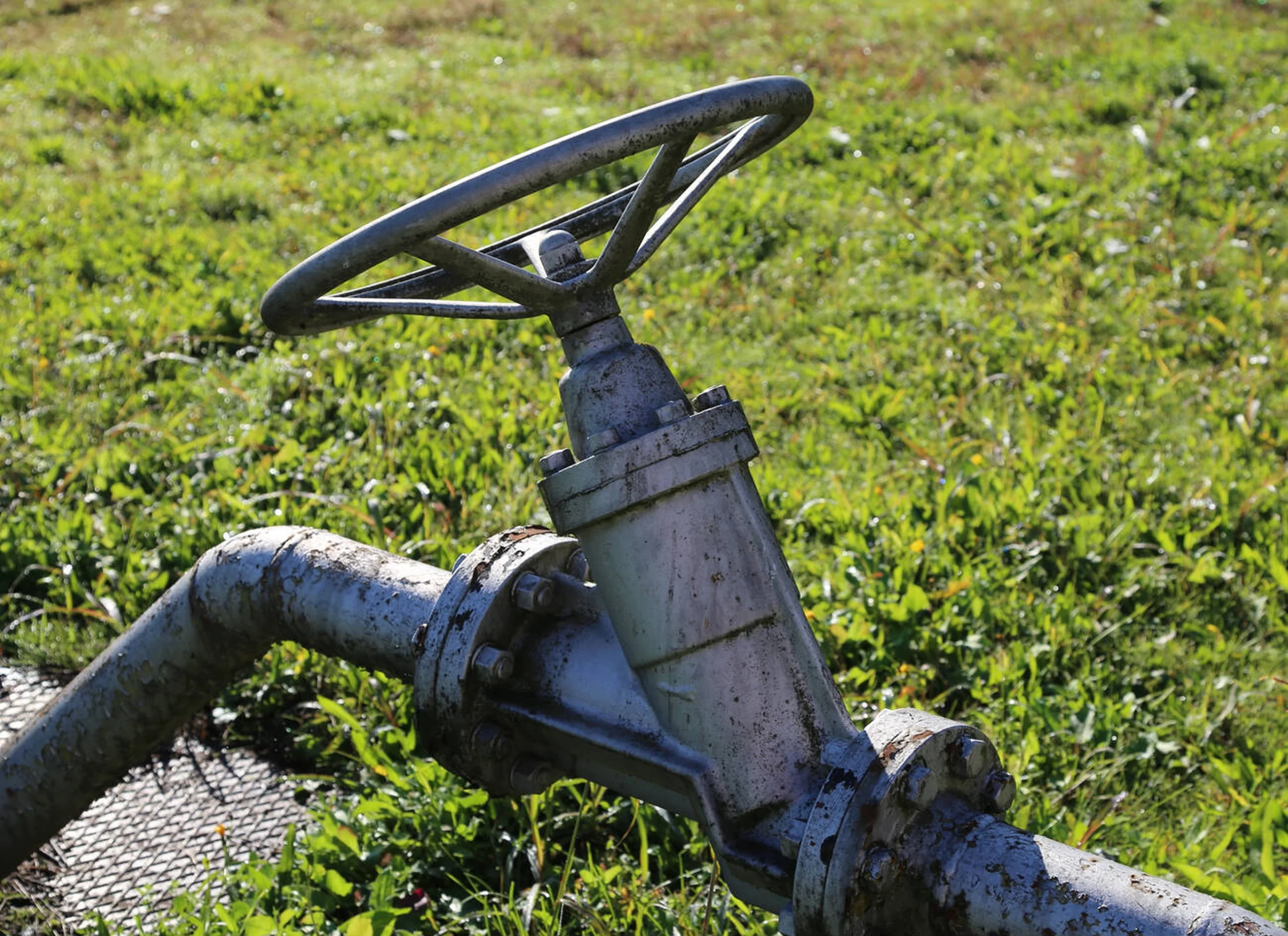

یکی از اصلیترین کاربردهای شیر دروازه ای در خطوط لوله طولانی انتقال نفت و گاز است. در این خطوط، از شیرهای سایز بزرگ برای ایزوله کردن بخشهای مختلف خط لوله جهت تعمیرات یا در ایستگاههای پمپاژ استفاده میکنند.
۱۶. کاربرد در صنایع پتروشیمی و پالایشگاهها

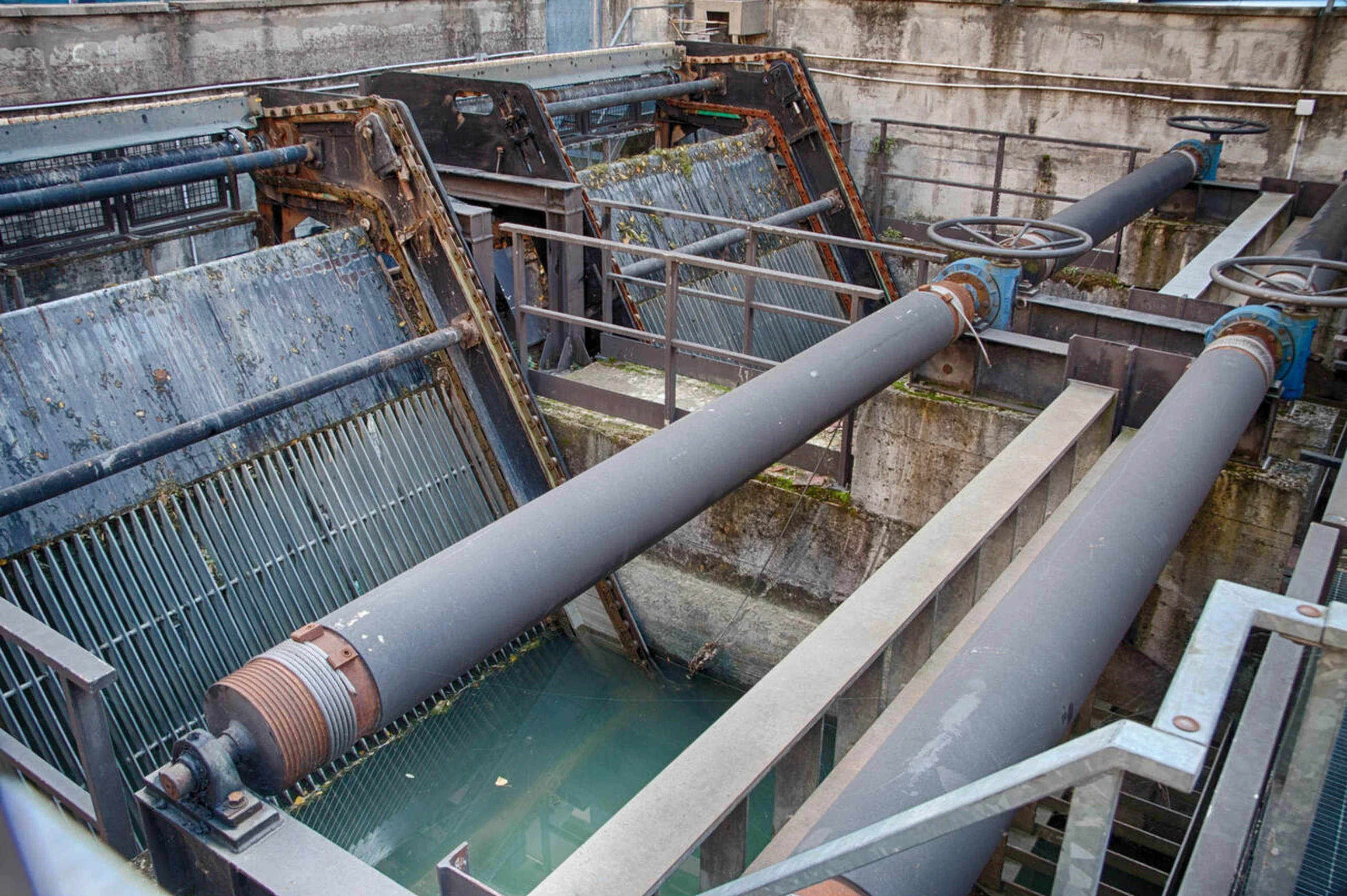

در واحدهای فرآیندی، از شیرهای کشویی برای قطع و وصل جریان ورودی به تجهیزاتی مانند راکتورها، برجها و مبدلهای حرارتی استفاده میشود. این کار به اپراتورها اجازه میدهد تا تجهیزات را برای نگهداری و تعمیرات از سرویس خارج کنند.

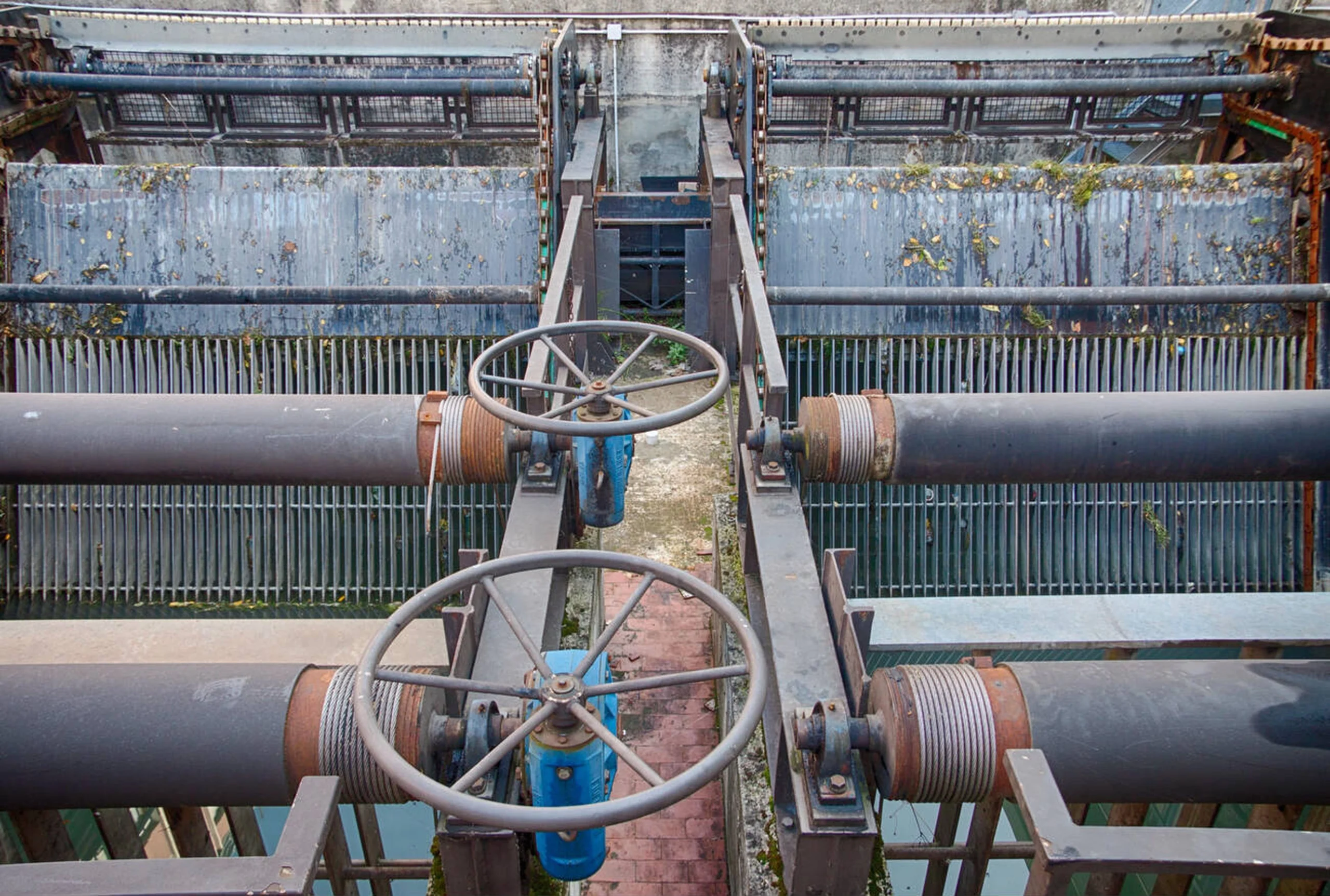

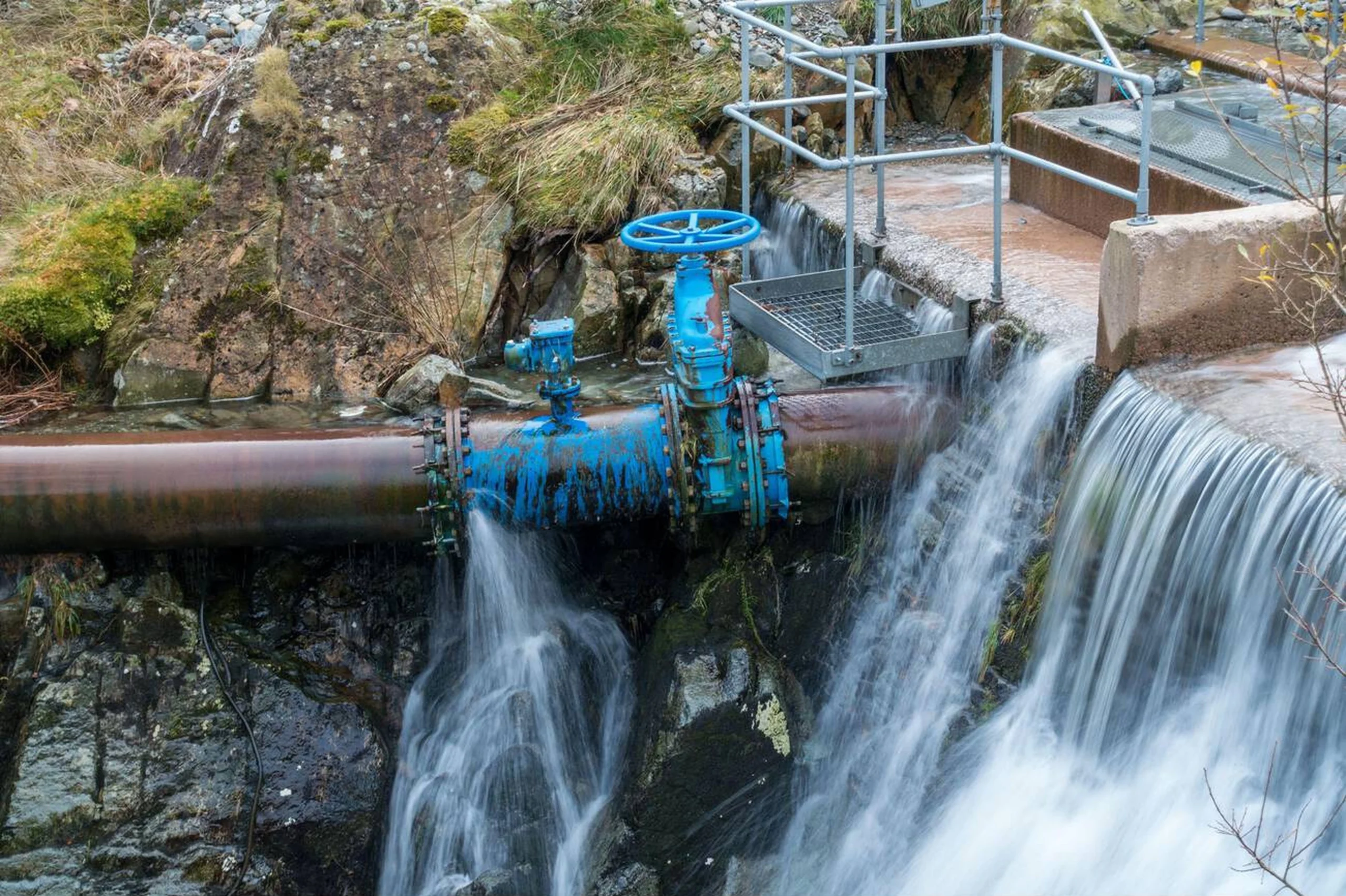

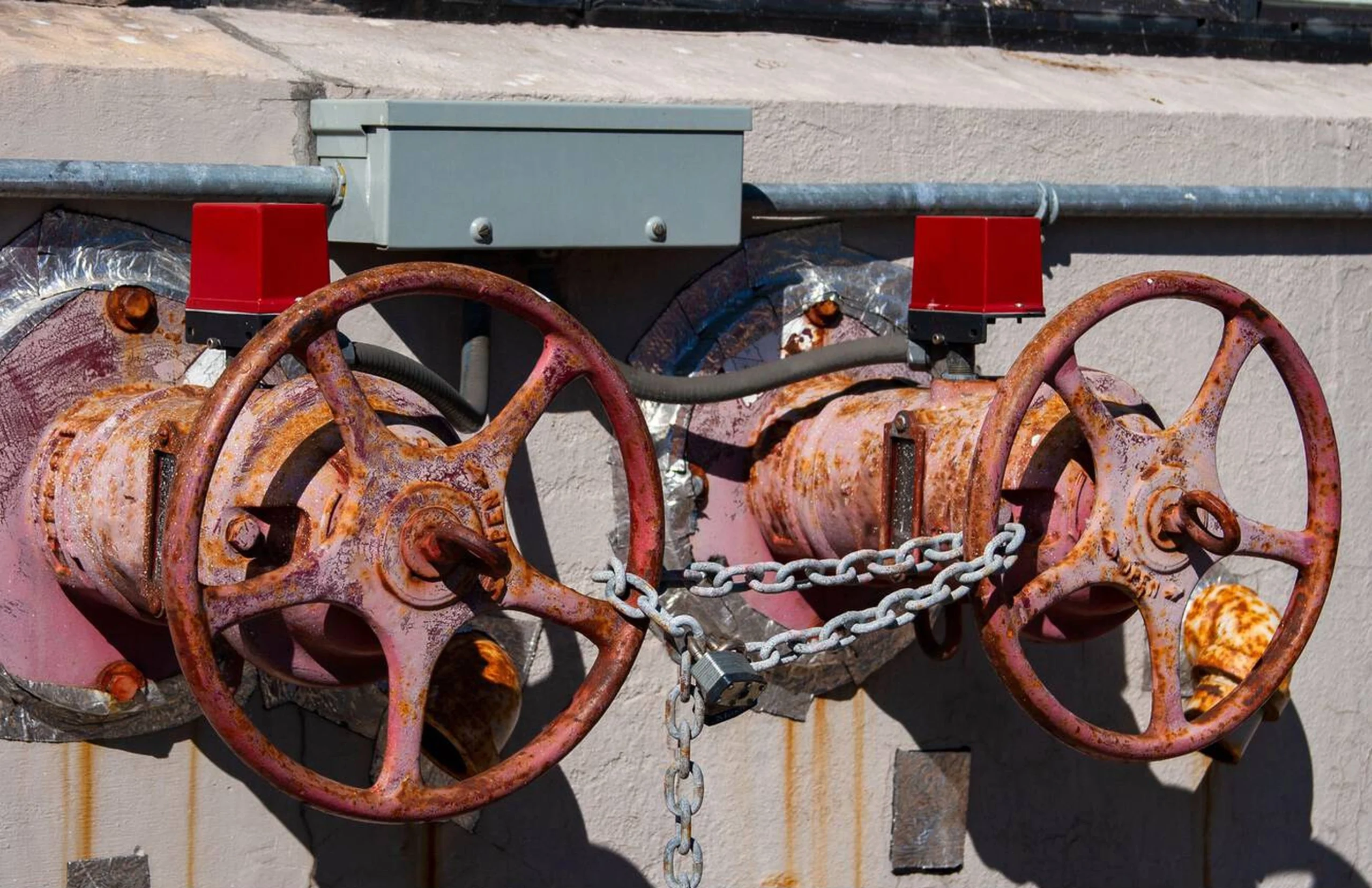

۱۷. کاربرد در شبکههای توزیع آب
در شبکههای آبرسانی شهری و صنعتی، از شیرهای دروازهای (معمولاً از جنس چدن) برای ایزوله کردن بخشهای مختلف شبکه جهت تعمیرات، انشعابگیری یا کنترل جریان آب در خطوط اصلی استفاده میکنند.
۱۸. کاربرد در نیروگاهها
در نیروگاهها، از شیرهای دروازهای با متریالهای ویژه برای قطع و وصل جریان آب، بخار و کندانس در فشارها و دماهای مختلف استفاده میشود.
۱۹. کاربرد در معادن
در معادن، از شیرهای دروازهای مقاوم (Knife Gate Valves) برای کنترل جریان سیالات بسیار ساینده و دارای ذرات جامد (دوغاب یا اسلاری) استفاده میکنند.
۲۰. شیر دروازهای چاقویی (Knife Gate Valve)

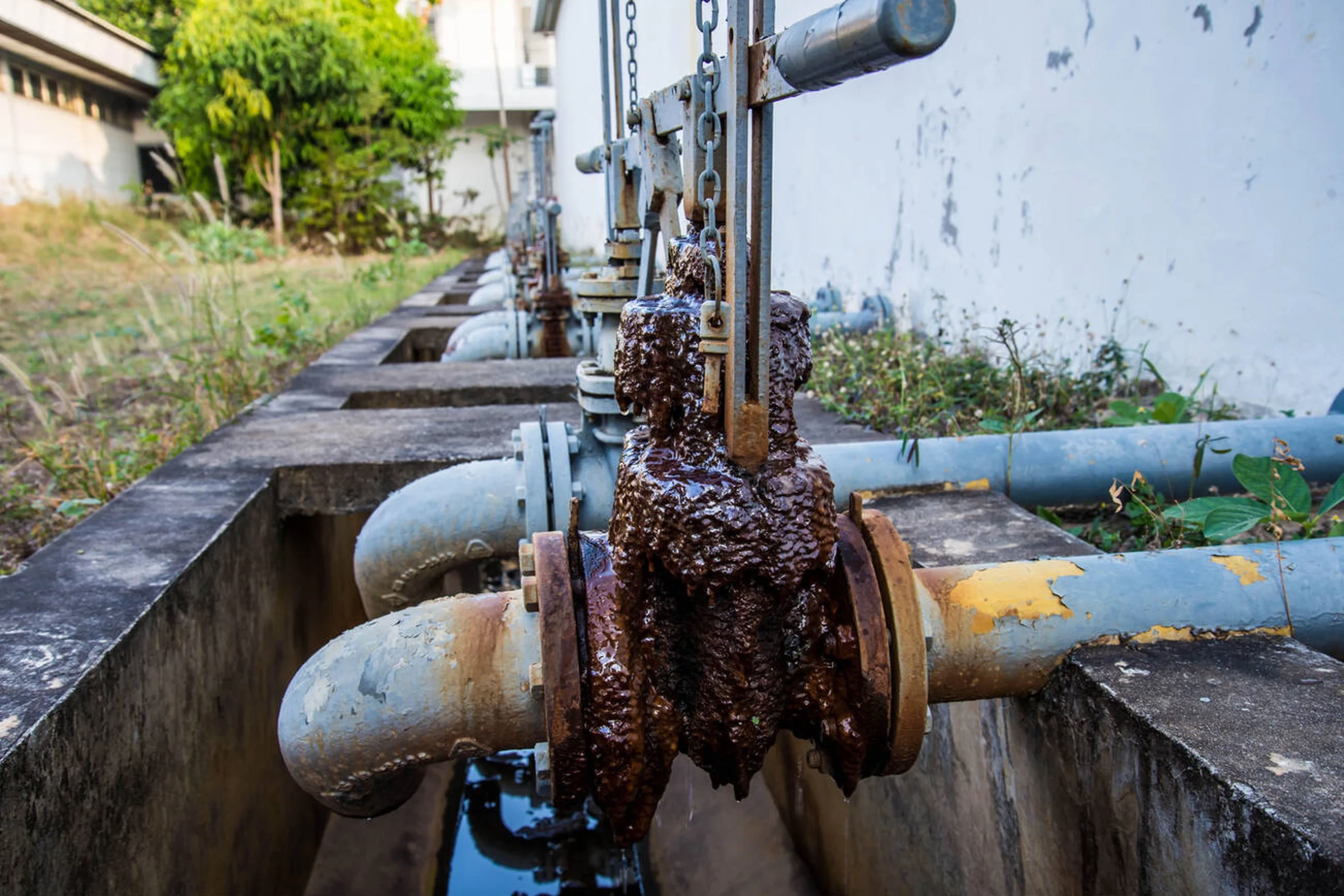

این نوع خاص از شیر دروازه ای، یک گیت نازک و تیز شبیه به تیغه چاقو دارد. این طراحی به شیر اجازه میدهد تا به راحتی از میان سیالات غلیظ، دارای الیاف (مانند خمیر کاغذ) یا دوغاب عبور کرده و مسیر را مسدود کند.
۲۱. نصب و جهتگیری

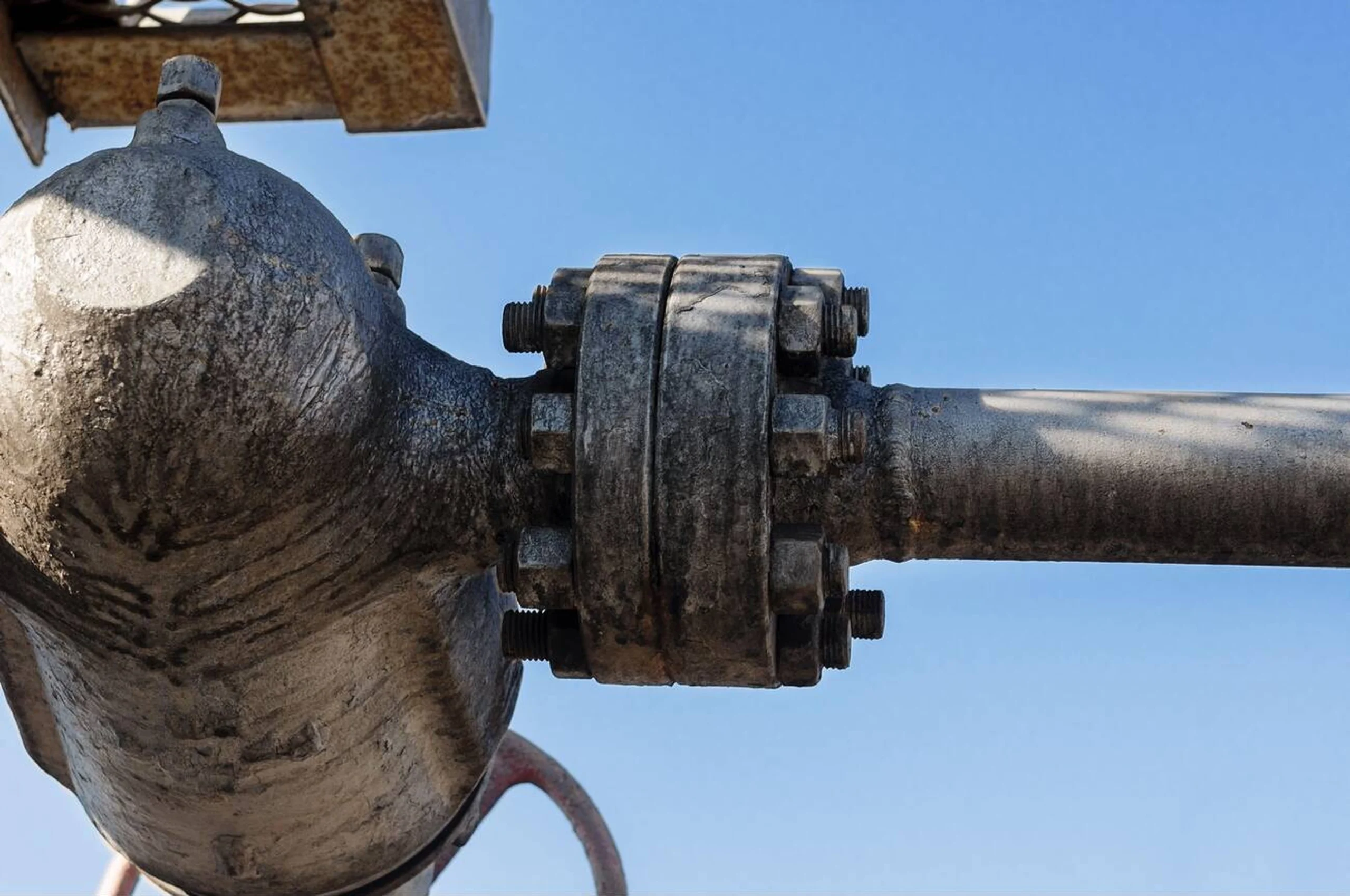

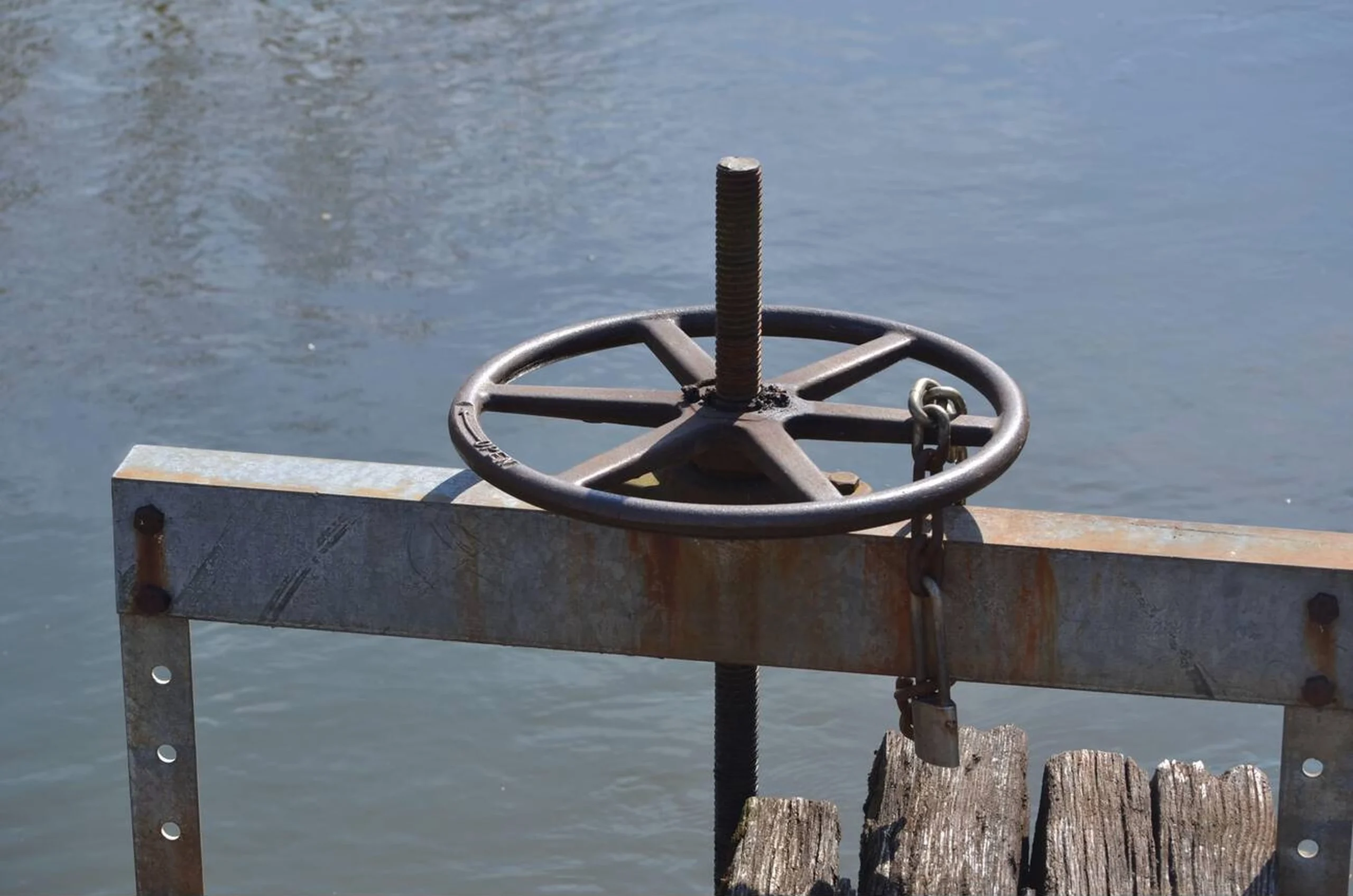

شیرهای دروازهای معمولاً مستقل از جهت جریان هستند و میتوان آنها را در هر جهتی نصب کرد. با این حال، نصب آنها به گونهای که استم در حالت عمودی یا با زاویه قرار گیرد، به ویژه در سایزهای بزرگ، ترجیح داده میشود.
۲۲. نگهداری و تعمیرات
نگهداری شیرهای کشویی نسبتاً ساده است و شامل روانکاری منظم استم و گیربکس (در صورت وجود) و همچنین آچارکشی پیچهای گلند پکینگ برای رفع نشتیهای جزئی از اطراف استم میشود.
۲۳. انتخاب شیر دروازهای مناسب
برای انتخاب یک شیر دروازهای مناسب، باید به عواملی مانند نوع سیال، دما و فشار کاری، سازگاری شیمیایی متریال شیر با سیال، و نوع اتصال به خط لوله (فلنجی، جوشی و غیره) توجه دقیق کرد.

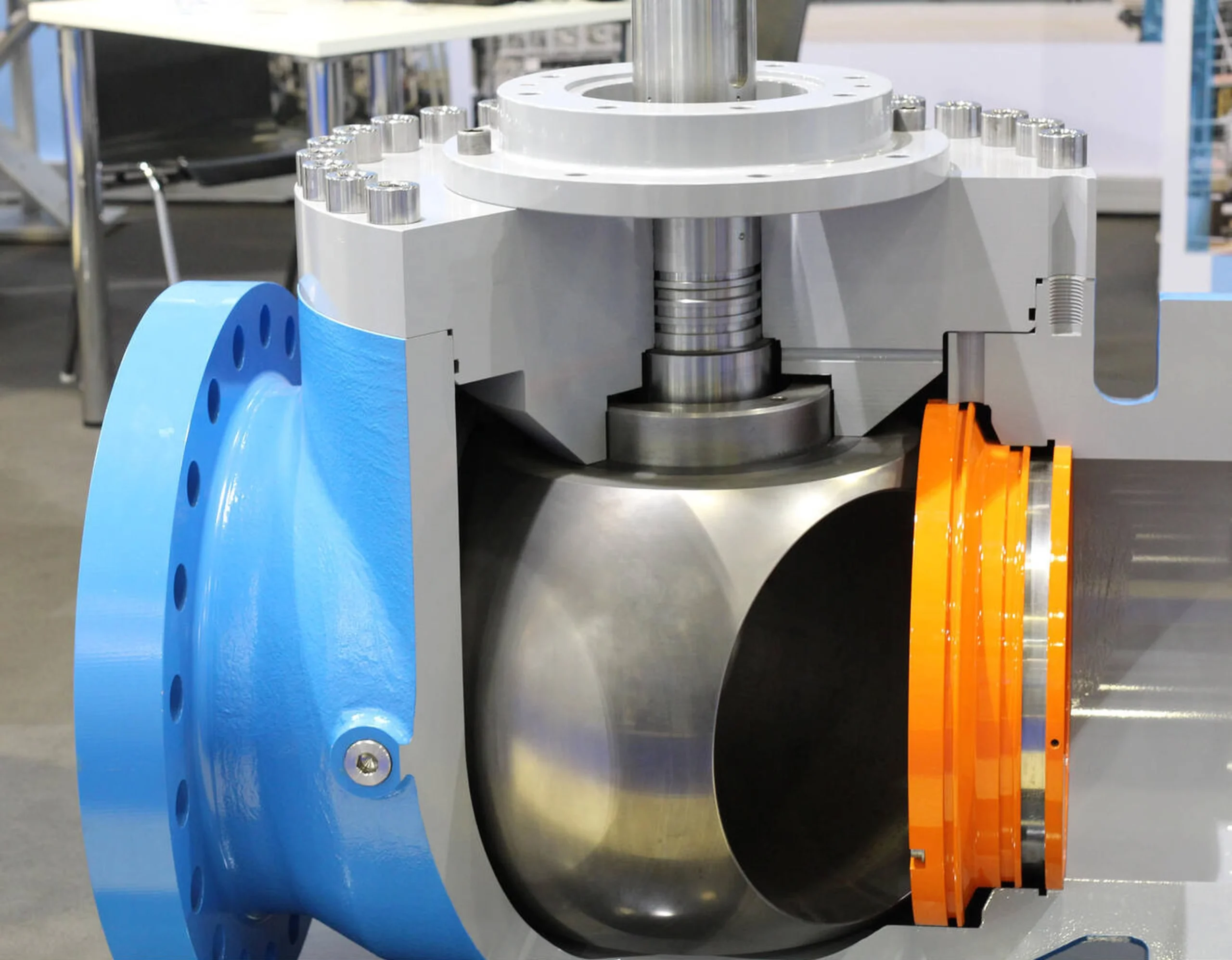

۲۴. مقایسه با بال ولو
شیر دروازه ای و بال ولو هر دو شیرهای قطع و وصل هستند. بال ولو عملکرد بسیار سریعتری دارد (چرخش ۹۰ درجه) اما ممکن است مقداری از سیال را در داخل توپی خود محبوس کند. شیر دروازهای کندتر عمل میکند اما مسیر جریان کاملاً بازی را فراهم میکند.
۲۵. عملگرها (Actuators)

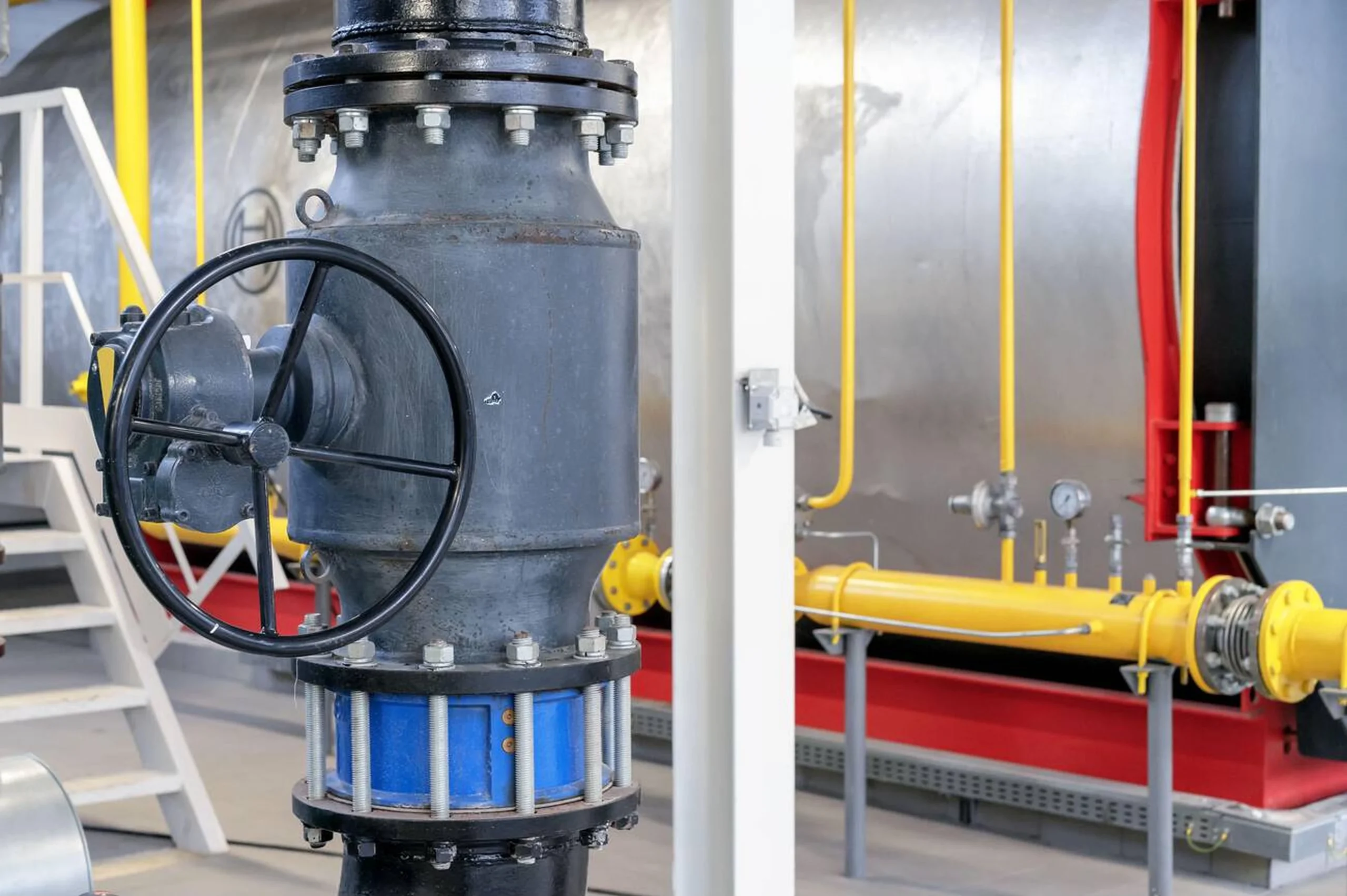

برای شیرهای سایز بزرگ یا در کاربردهای اتوماتیک، به جای فلکه دستی از عملگرهای الکتریکی، پنوماتیک یا هیدرولیک برای باز و بست کردن شیر استفاده میکنند.
۲۶. آببندی پشت سیت (Backseat)
بسیاری از شیرهای دروازهای دارای یک ویژگی به نام "بکسیت" هستند. این قابلیت اجازه میدهد تا در حالت کاملاً باز، بتوان پکینگهای استم را حتی زمانی که خط لوله تحت فشار است، تعویض یا تعمیر کرد.
۲۷. شیرهای دروازهای با عبوردهنده (Conduit)
در برخی کاربردهای خاص خط لوله، از شیرهای دروازهای استفاده میکنند که گیت آنها در حالت باز، یک مسیر کاملاً صاف و همقطر با لوله ایجاد میکند. این طراحی سطح داخلی لوله را کاملاً محافظت کرده و تلاطم جریان را به حداقل میرساند.
۲۸. نتیجهگیری: انتخابی قابل اعتماد برای قطع و وصل جریان
شیر دروازه ای به دلیل سادگی، دوام و قابلیت اطمینان بالا، همچنان یکی از پرکاربردترین شیرآلات در صنایع مختلف است. درک صحیح از قابلیتها و محدودیتهای آن، کلید استفاده موثر از این دروازهبان قدرتمند در سیستمهای لولهکشی صنعتی است.
