شیر توپی (Ball Valve) چیست؟
۱. مقدمه: سرعت در کنترل جریان
صنایع امروزی به سرعت و دقت نیاز دارند. اپراتورها باید بتوانند جریان سیال را در لحظه قطع کنند. شیر توپی یا بال ولو، پاسخی قدرتمند به این نیاز است. این شیر با طراحی خاص خود، سرعت و ایمنی را همزمان ارائه میدهد. ما در این مقاله تمام جزئیات این ابزار حیاتی را بررسی میکنیم.
۲. شیر توپی (Ball Valve) چیست؟
شیر توپی یک شیر صنعتی با حرکت چرخشی است. این دستگاه از یک کره (توپی) سوراخدار برای کنترل جریان استفاده میکند. زمانی که سوراخ توپی در راستای لوله باشد، سیال عبور میکند. در مقابل، چرخش ۹۰ درجهای توپی، مسیر را کاملاً میبندد.

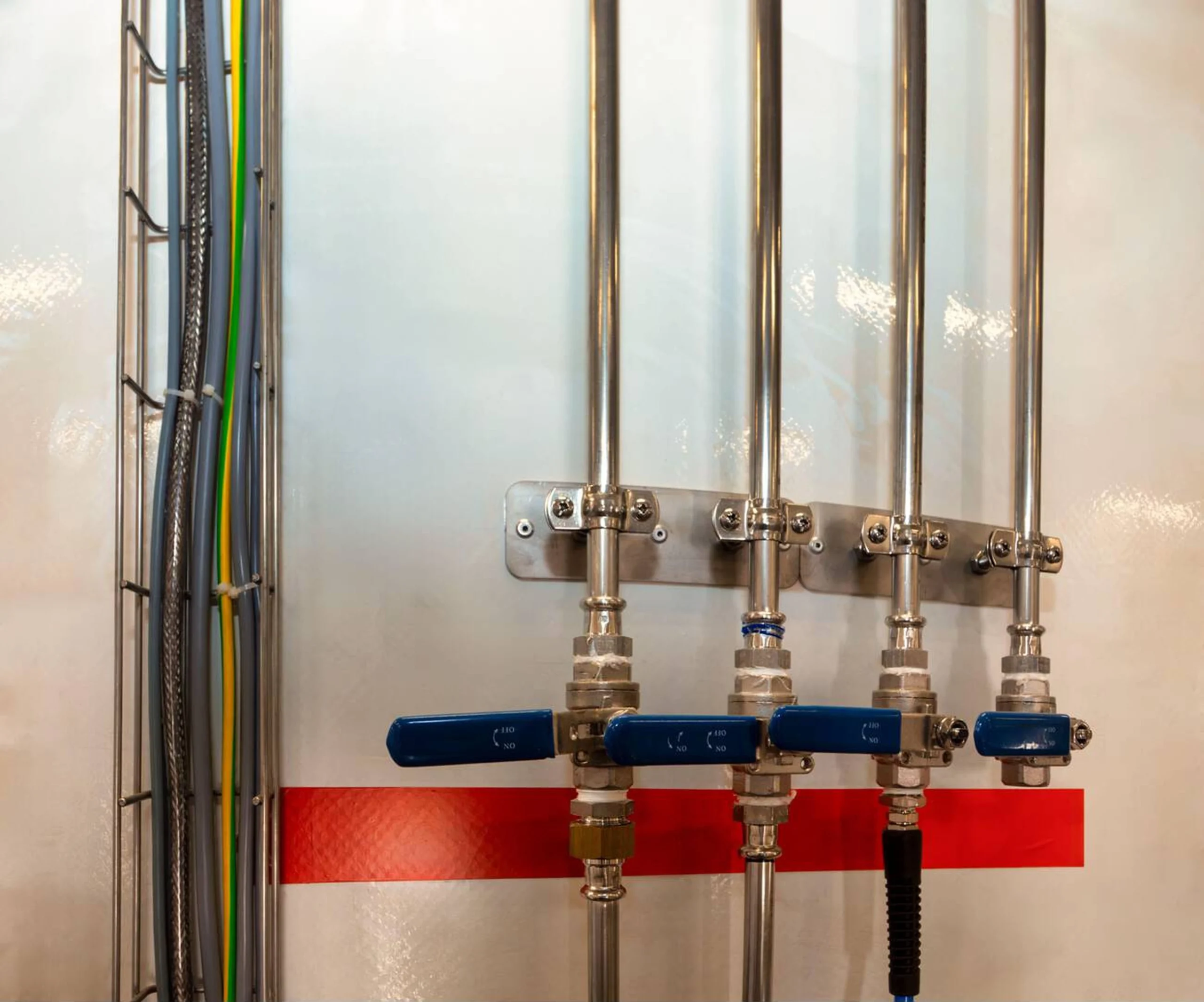

۳. عملکرد ربعگرد: ساده و سریع
مهندسان این شیر را برای عملکرد سریع طراحی کردهاند. کاربر تنها با چرخاندن دسته به اندازه ۹۰ درجه (یک ربع دایره)، وضعیت شیر را تغییر میدهد. بنابراین، قطع و وصل جریان در شیر توپی بسیار سریعتر از شیرهای دروازهای انجام میشود.

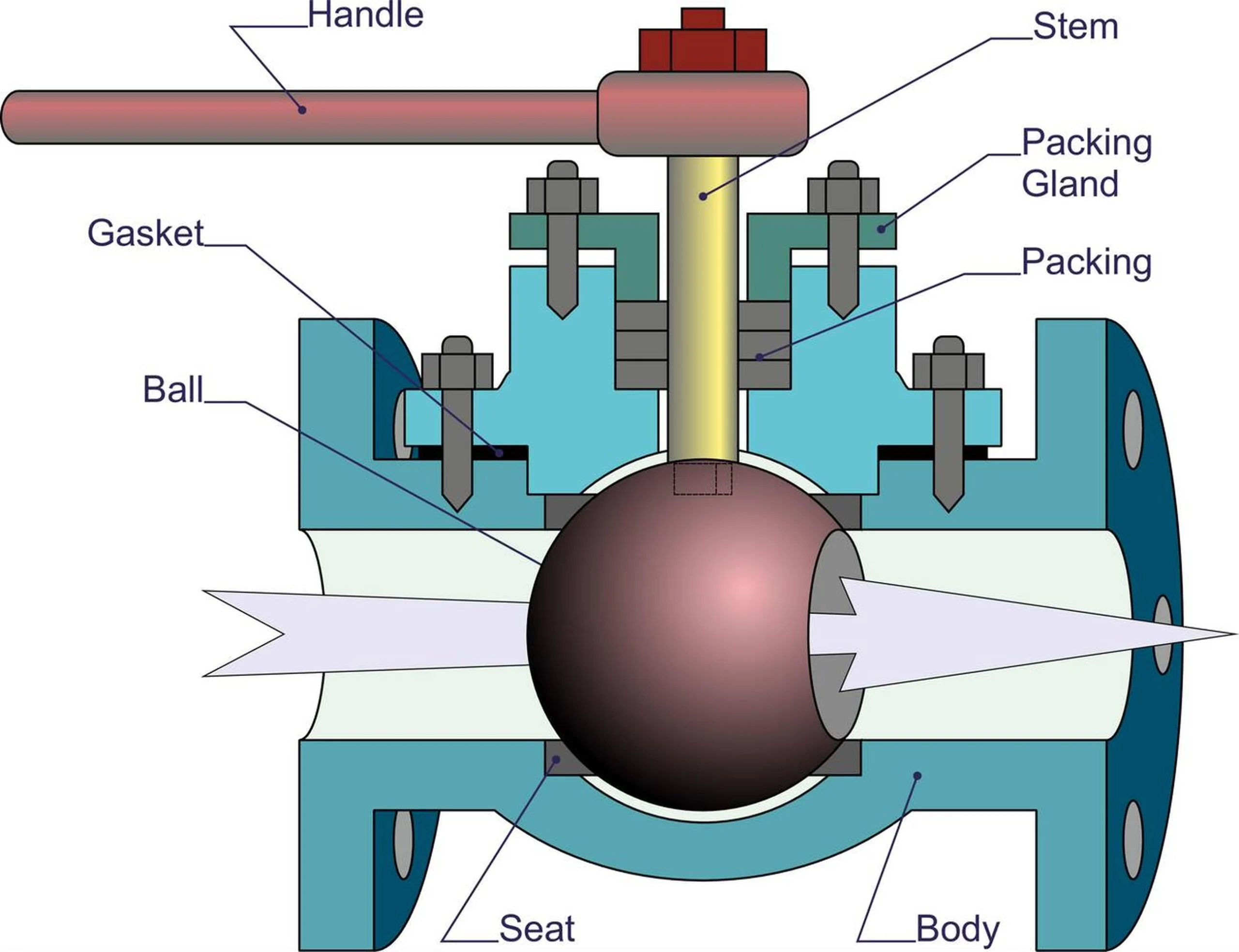

۴. اجزای اصلی شیر
یک بال ولو از چند بخش کلیدی تشکیل میشود. بدنه، فشار سیال را تحمل میکند. توپی، وظیفه مسدود کردن جریان را بر عهده دارد. سیتها (Seat) نیز دور توپی را میگیرند و آببندی را انجام میدهند. استم (Stem) هم نیرو را از دسته به توپی منتقل میکند.

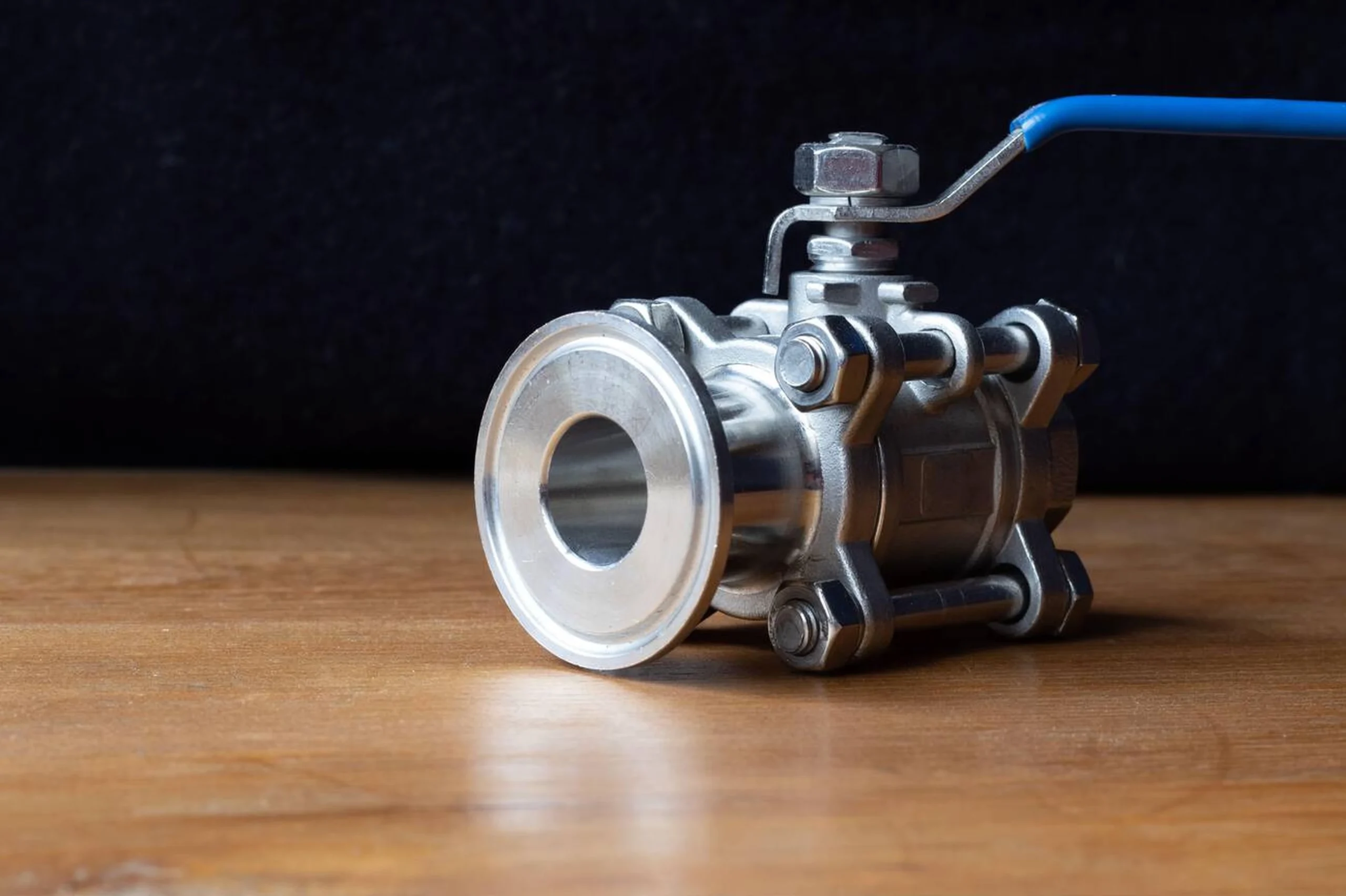

۵. بدنه یکتکه و چندتکه
سازندگان بدنهها را به روشهای مختلفی میسازند. بدنه یکتکه ارزان است اما امکان تعمیر ندارد. در مقابل، بدنههای دو یا سهتکه قابلیت باز شدن دارند. تکنسینها میتوانند قطعات داخلی مدلهای سهتکه را به راحتی تعویض کنند.
۶. طراحی فلوتینگ (Floating Ball)
طراحان در مدل فلوتینگ، توپی را آزاد میگذارند. فشار سیال ورودی، توپی را به سمت سیت خروجی هل میدهد. این فشار باعث فشرده شدن توپی به سیت و ایجاد آببندی میشود. این طرح برای فشارهای متوسط مناسب است.
۷. طراحی ترونیون (Trunnion Mounted)
فشار بالا میتواند به سیتها آسیب بزند. مهندسان برای حل این مشکل، مدل ترونیون را ساختند. آنها توپی را با دو محور در بالا و پایین ثابت میکنند. در این حالت، فشار سیال به جای توپی، سیتها را به سمت توپی حرکت میدهد.
۸. تفاوت بور کامل (Full Bore) و کاهنده
قطر سوراخ توپی اهمیت زیادی دارد. سازندگان در مدل Full Bore، سوراخ را هماندازه لوله میسازند. این کار افت فشار را حذف میکند. اما در مدل Reduced Bore، سوراخ کوچکتر است و هزینه ساخت کاهش مییابد.

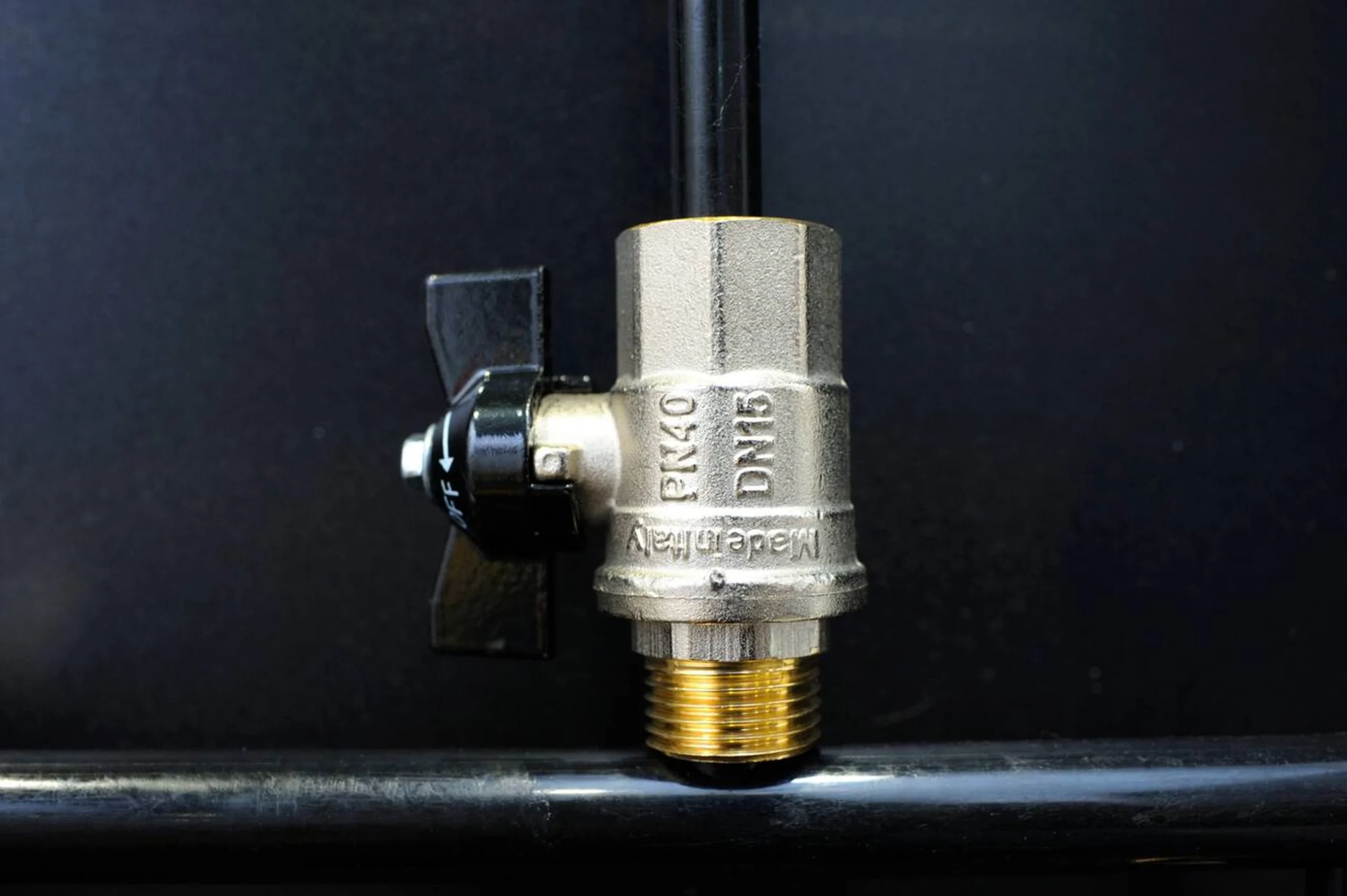

۹. سیتهای نرم (Soft Seat)
اکثر تولیدکنندگان از مواد پلیمری مانند تفلون (PTFE) برای ساخت سیت استفاده میکنند. سیتهای نرم آببندی فوقالعادهای دارند. با این حال، این مواد تحمل دمایی محدودی دارند و برای سیالات بسیار داغ مناسب نیستند.
۱۰. سیتهای فلزی (Metal Seat)

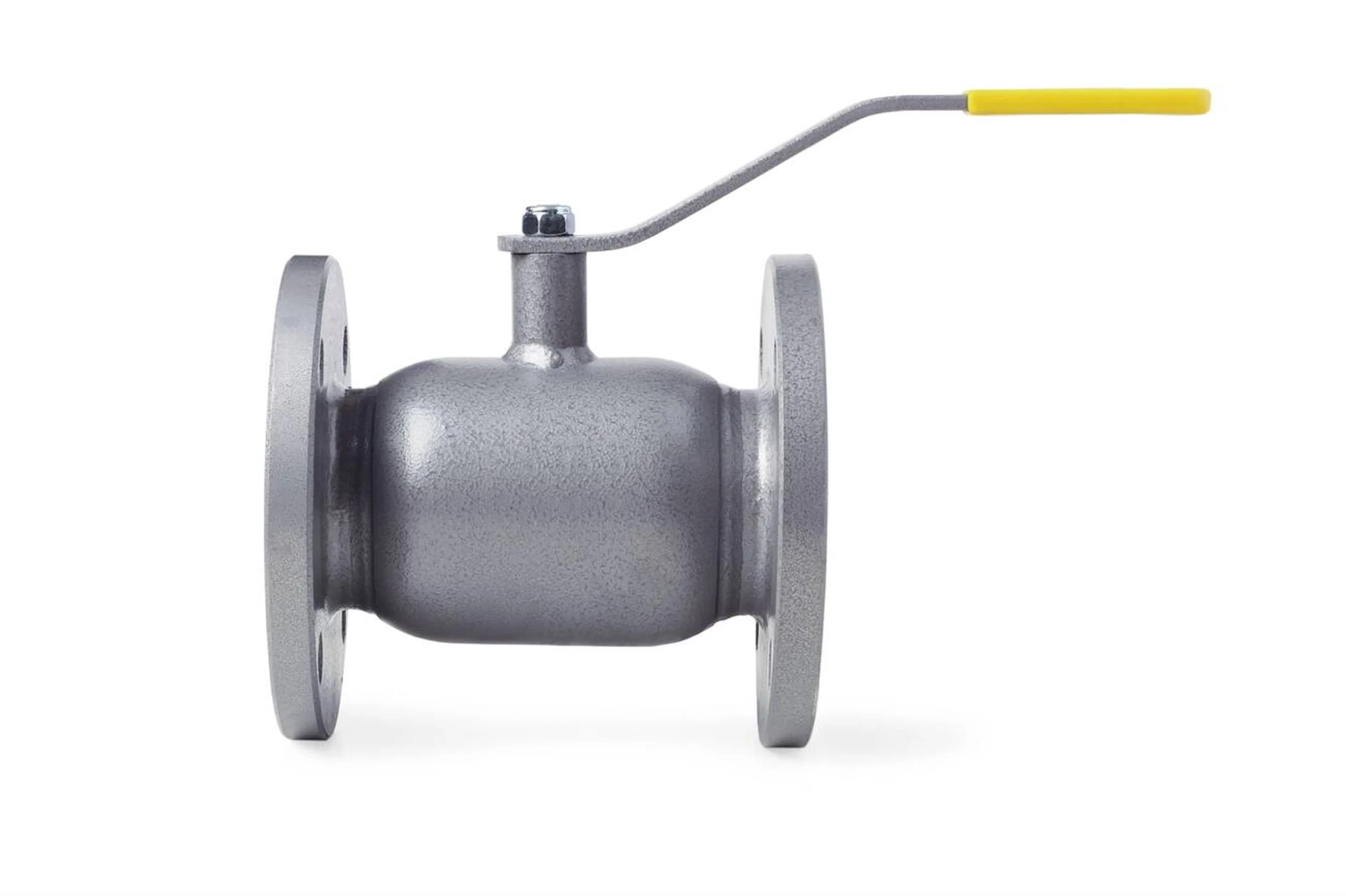

صنایع برای دماهای بالا به راهحل دیگری نیاز دارند. مهندسان در این شرایط از سیتهای فلزی با پوشش سخت استفاده میکنند. شیر توپی با سیت فلزی، مقاومت بالایی در برابر سایش و حرارت دارد.
۱۱. مزیت اصلی: آببندی عالی
بال ولوها در آببندی رقیب ندارند. سطح صیقلی توپی و انعطاف سیتها، نشتی را به صفر میرساند. بنابراین، این شیرها بهترین گزینه برای گازها و سیالات خطرناک هستند.
۱۲. مشکل حبس سیال (Cavity Relief)

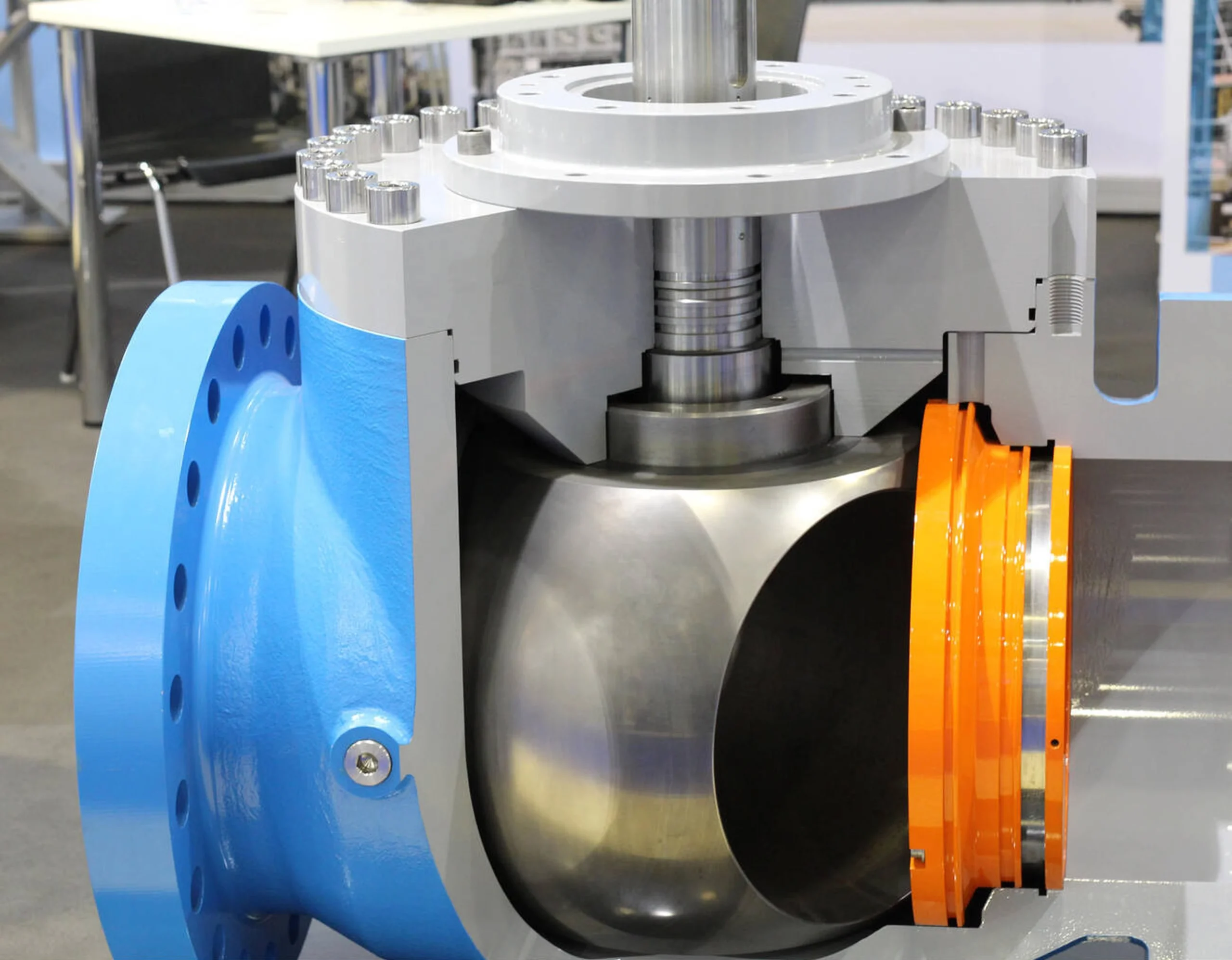

وقتی شیر بسته میشود، مقداری سیال در فضای خالی بدنه حبس میگردد. افزایش دما باعث انبساط این سیال و بالا رفتن فشار میشود. طراحان برای جلوگیری از انفجار شیر، یک سوراخ تخلیه فشار در توپی تعبیه میکنند.
۱۳. چرا نباید جریان را تنظیم کنیم؟
شما نباید از شیر توپی معمولی برای تنظیم جریان استفاده کنید. حالت نیمهباز باعث برخورد شدید سیال به لبه سیت میشود. این برخورد، سیت را از بین میبرد و شیر دچار نشتی میشود.

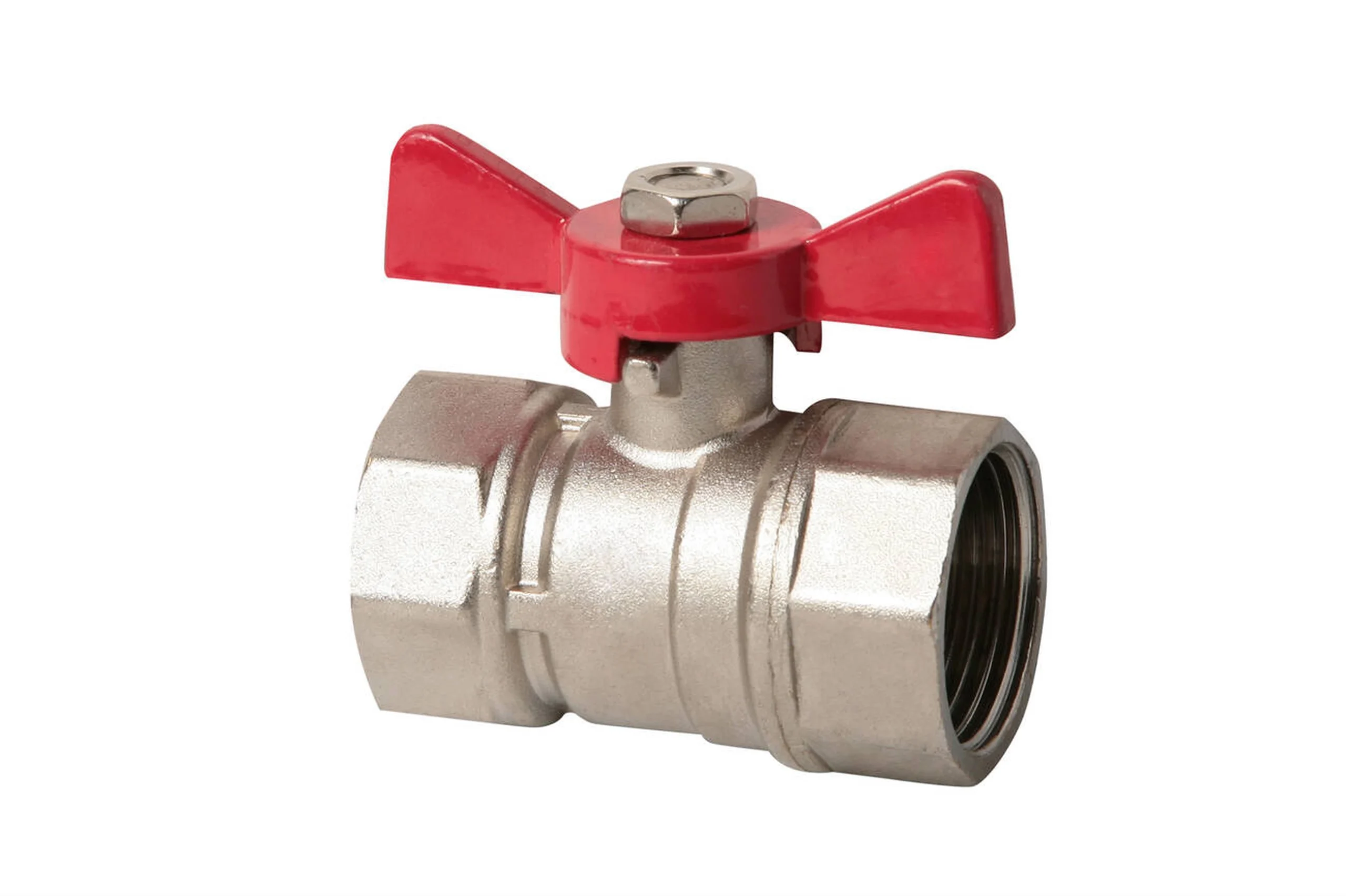

۱۴. طراحی ضد آتش (Fire Safe)
ایمنی در پالایشگاهها حرف اول را میزند. شیرهای Fire Safe دارای استانداردهای خاصی هستند. اگر آتش سیتهای پلیمری را ذوب کند، یک لبه فلزی اضطراری با توپی تماس میگیرد. این مکانیزم از نشت گسترده سیال جلوگیری میکند.
۱۵. قابلیت Double Block and Bleed
شیرهای ترونیون قابلیت ویژهای دارند. این شیرها میتوانند همزمان جریان را از هر دو طرف مسدود کنند. اپراتور میتواند با باز کردن شیر تخلیه (Bleed)، فضای بین دو سیت را خالی کند و از سلامت آببندی مطمئن شود.
۱۶. استاندارد API 6D
صنعت نفت و گاز از استانداردهای سختگیرانهای پیروی میکند. استاندارد API 6D مرجع اصلی برای طراحی شیر توپی در خطوط لوله است. این استاندارد الزامات تست و ابعاد شیر را مشخص میکند.

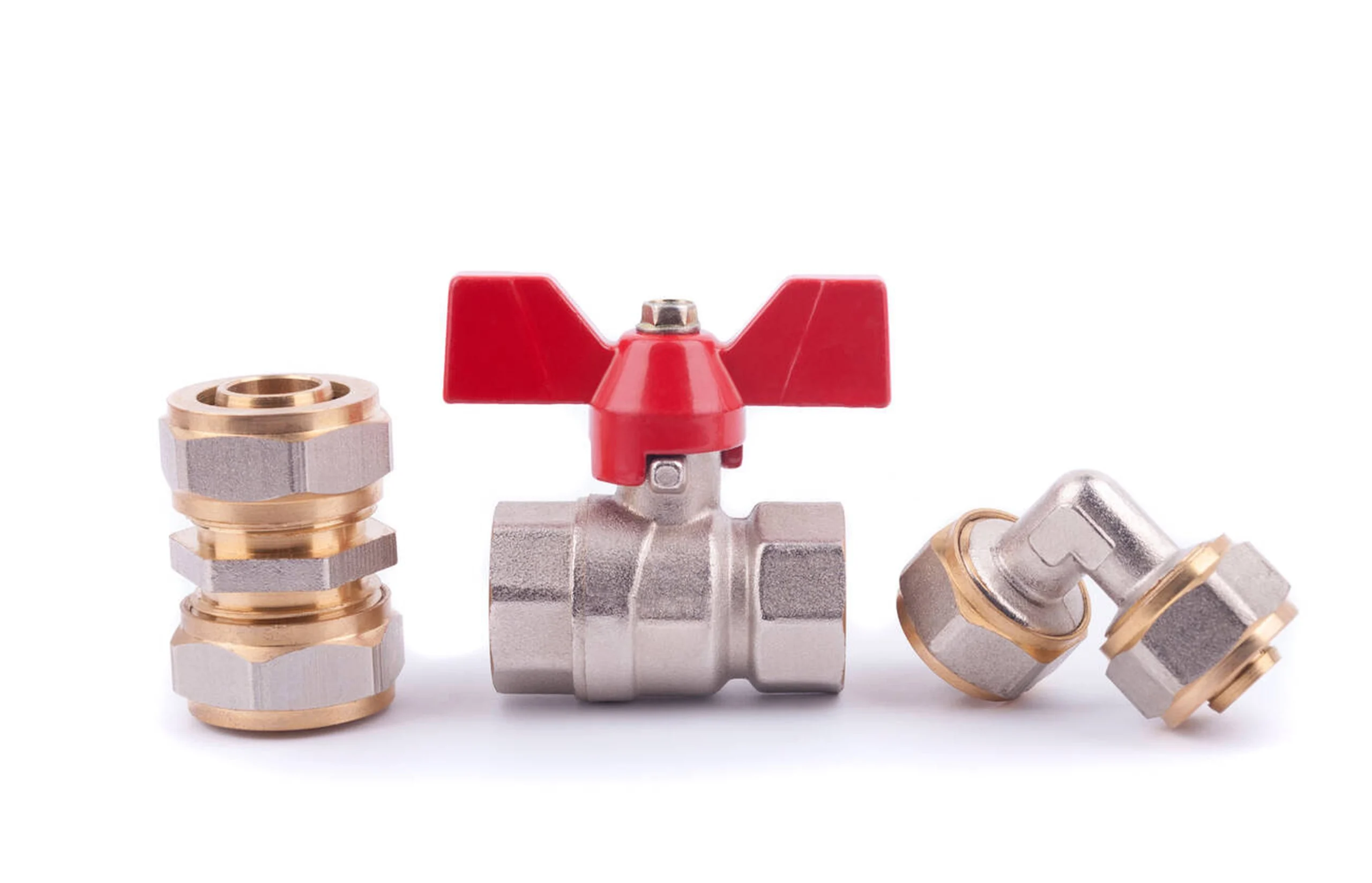

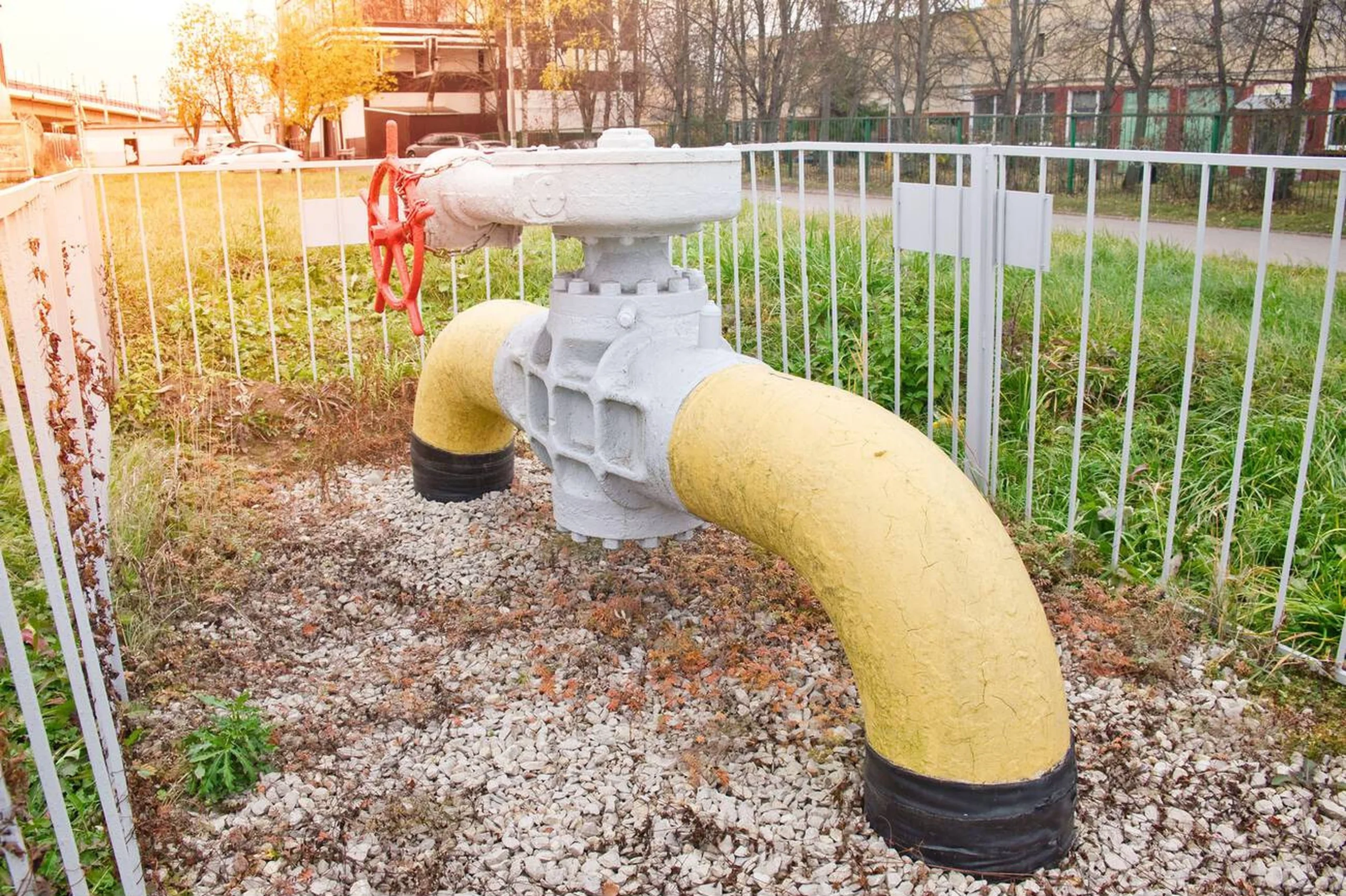

۱۷. کاربرد در خطوط لوله
خطوط انتقال انرژی به شیرهای مطمئن نیاز دارند. بال ولوهای فول بور (Full Bore) اجازه عبور پیگهای تمیزکننده را میدهند. بنابراین، مهندسان آنها را در فواصل منظم روی خطوط لوله نصب میکنند.

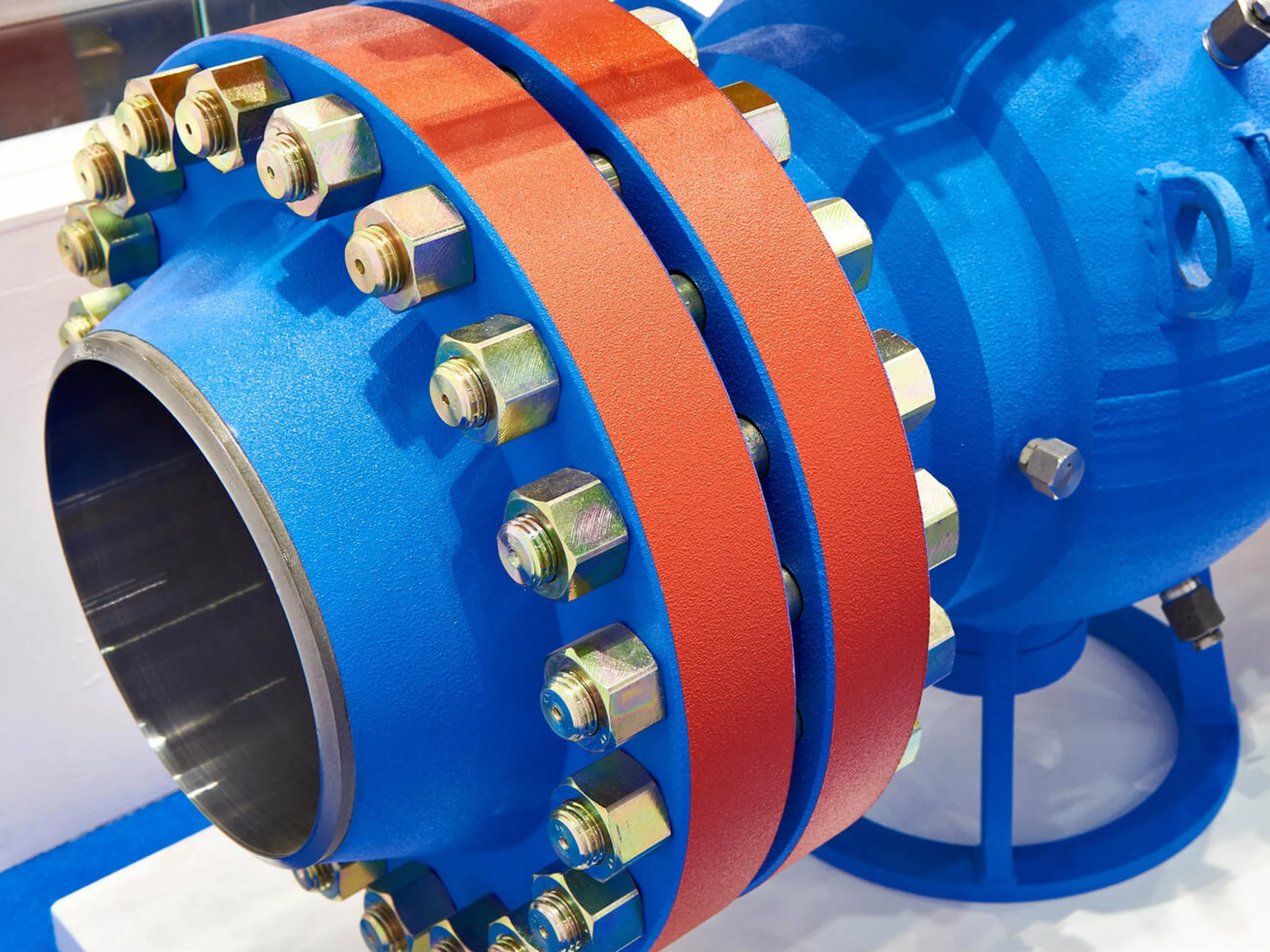

۱۸. کاربرد در قطع اضطراری (ESD)
سرعت عمل در حوادث حیاتی است. سیستمهای ایمنی از شیرهای توپی با عملگرهای سریع استفاده میکنند. این شیرها در صورت بروز خطر، مسیر جریان سوخت را در چند ثانیه مسدود میکنند.

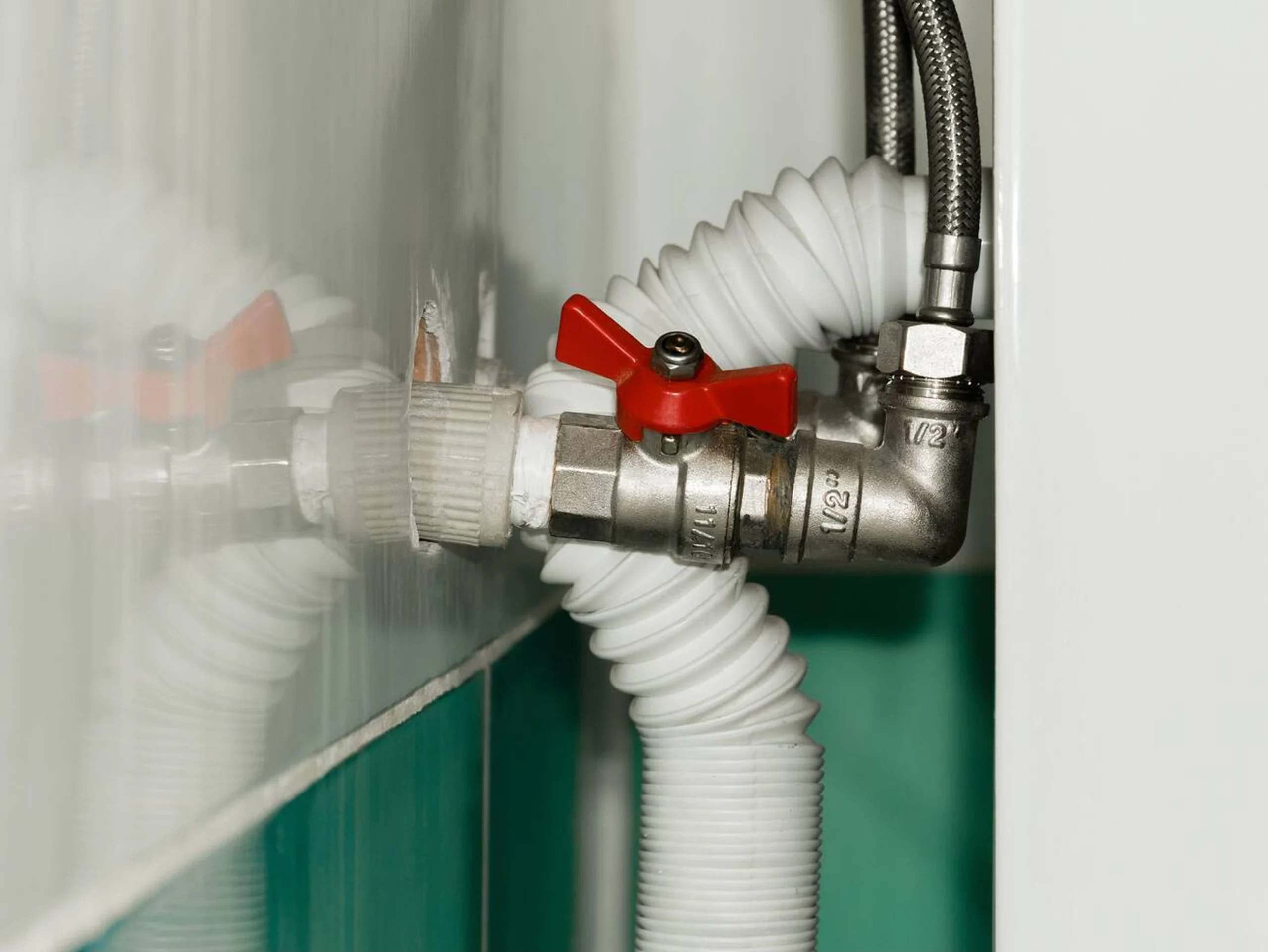

۱۹. کاربرد در صنعت آب
تصفیهخانهها نیز از این شیرها بهره میبرند. پیمانکاران از مدلهای پلیمری یا چدنی برای قطع و وصل جریان آب استفاده میکنند. این شیرها عمر طولانی و قیمت مناسبی دارند.
۲۰. کاربرد در سرویسهای کرایوژنیک
دماهای بسیار پایین چالشبرانگیز هستند. سازندگان شیر توپی را برای سرویسهای گاز مایع (LNG) بهینهسازی کردهاند. آنها از استمهای بلند برای دور نگه داشتن پکینگ از سرمای شدید استفاده میکنند.
۲۱. متریال بدنه شیر
انتخاب جنس بدنه به سیال بستگی دارد. فولاد کربنی برای کاربردهای عمومی مناسب است. اما مهندسان برای محیطهای خورنده دریایی یا اسیدی، از فولاد ضد زنگ یا آلیاژهای نیکل استفاده میکنند.

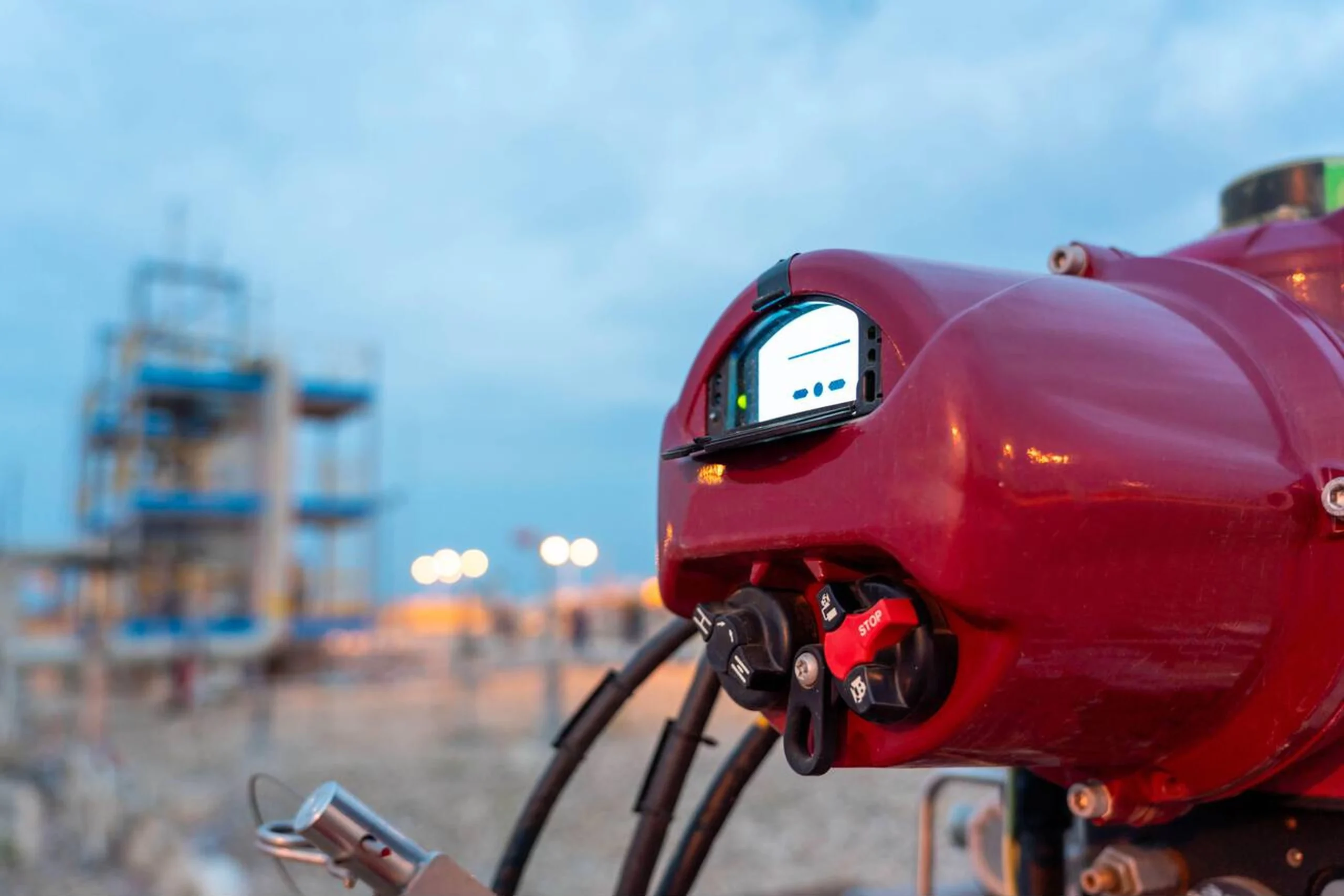

۲۲. انتخاب عملگر (Actuator)
اتوماسیون، کارایی را افزایش میدهد. شما میتوانید انواع عملگرهای برقی یا بادی را روی شیر توپی نصب کنید. عملگرهای پنوماتیک ربعگرد، گزینهای سریع و ایمن برای این شیرها هستند.
۲۳. شیرهای توپی سه راهه
گاهی اوقات باید مسیر جریان را تغییر داد. شیرهای سه راهه (L-port یا T-port) این کار را انجام میدهند. این شیرها میتوانند جریان را مخلوط کنند یا آن را به مسیر دیگری هدایت نمایند.
۲۴. نگهداری و تعمیرات
نگهداری از این شیرها ساده است. اپراتورها در مدلهای ترونیون، گریس مخصوصی را به سیتها تزریق میکنند. این کار باعث روانکاری و بهبود آببندی میشود. همچنین، تعویض پکینگها عمر شیر را افزایش میدهد.
۲۵. نصب صحیح شیر
نصابها باید به نکات مهمی توجه کنند. شیر باید در زمان جوشکاری کاملاً باز باشد. این کار از آسیب حرارتی به سیتها جلوگیری میکند. همچنین، تمیز کردن خط لوله قبل از نصب ضروری است.
۲۶. عیبیابی: نشتی از سیت
اگر شیر در حالت بسته نشتی دارد، احتمالاً سیتها آسیب دیدهاند. وجود ذرات جامد در سیال عامل اصلی این خرابی است. شما باید سیتها را تعویض کنید یا از فیلتر در مسیر جریان استفاده نمایید.
۲۷. عیبیابی: سفت شدن دسته
گاهی چرخاندن شیر دشوار میشود. این مشکل معمولاً به دلیل سفت شدن پکینگها یا رسوب سیال رخ میدهد. روانکاری استم و شل کردن جزئی مهره پکینگ میتواند مشکل را حل کند.
۲۸. نتیجهگیری: انتخابی هوشمندانه
شیر توپی ترکیبی از سرعت، دوام و کیفیت است. این شیر نیازهای متنوع صنایع را برآورده میکند. انتخاب صحیح نوع، سایز و متریال این شیر، ایمنی و بهرهوری سیستم شما را تضمین خواهد کرد.
