توربین گاز صنعتی چیست؟ | راهنمای کامل انواع و عملکرد
۱. مقدمه: مولد قدرتمند نیرو در صنعت
در قلب بسیاری از نیروگاههای برق، سکوهای نفتی و واحدهای بزرگ صنعتی، ماشینی قدرتمند و پیچیده به نام توربین گاز صنعتی قرار دارد. این موتورهای حرارتی پیشرفته، با تبدیل انرژی شیمیایی سوخت به انرژی مکانیکی دورانی، نقشی حیاتی در تأمین برق و نیروی محرکه مورد نیاز صنایع مدرن ایفا میکنند.
۲. توربین گاز (Gas Turbine) چیست؟
توربین گاز صنعتی یک نوع موتور احتراق داخلی است که بر اساس چرخه ترمودینامیکی برایتون (Brayton Cycle) کار میکند. این دستگاه هوای محیط را مکش کرده، آن را فشرده میسازد، سوخت را به هوای فشرده تزریق و محترق میکند و سپس از انرژی گازهای داغ و پرفشار حاصل از احتراق برای چرخاندن یک توربین و تولید کار مفید (مانند چرخاندن ژنراتور یا کمپرسور) استفاده مینماید.

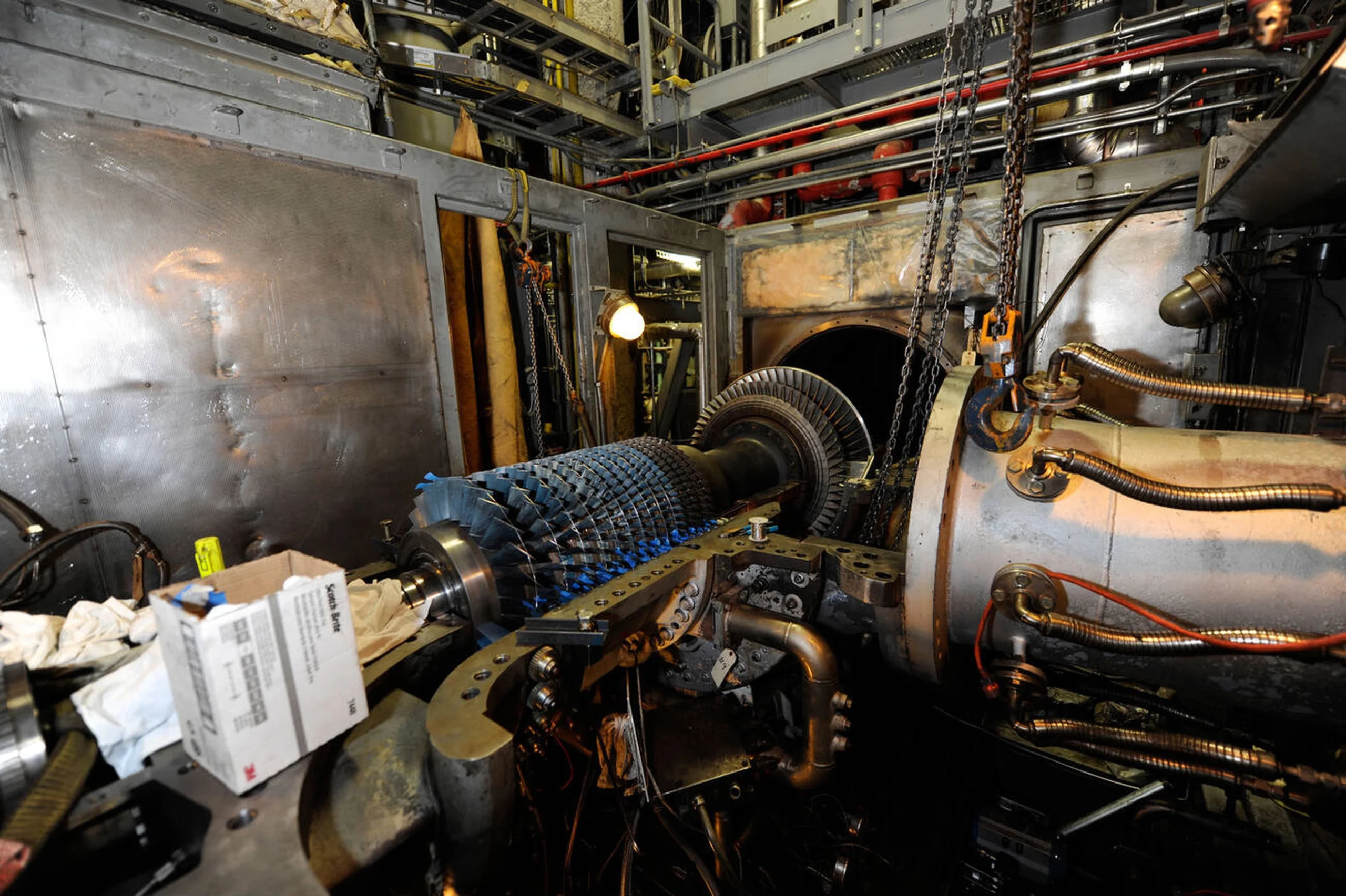

۳. اصل کارکرد: چرخه برایتون
چرخه ترمودینامیکی کار یک توربین گاز شامل چهار مرحله اصلی است: ۱. مکش و فشردهسازی: هوا وارد کمپرسور شده و فشار آن به شدت افزایش مییابد. ۲. افزایش گرما (احتراق): سوخت در هوای فشرده محترق شده و دمای گازها به شدت بالا میرود. ۳. انبساط: گازهای داغ و پرفشار از طریق توربین منبسط شده و باعث چرخش آن میشوند. ۴. تخلیه: گازهای منبسط شده از اگزوز خارج میشوند.

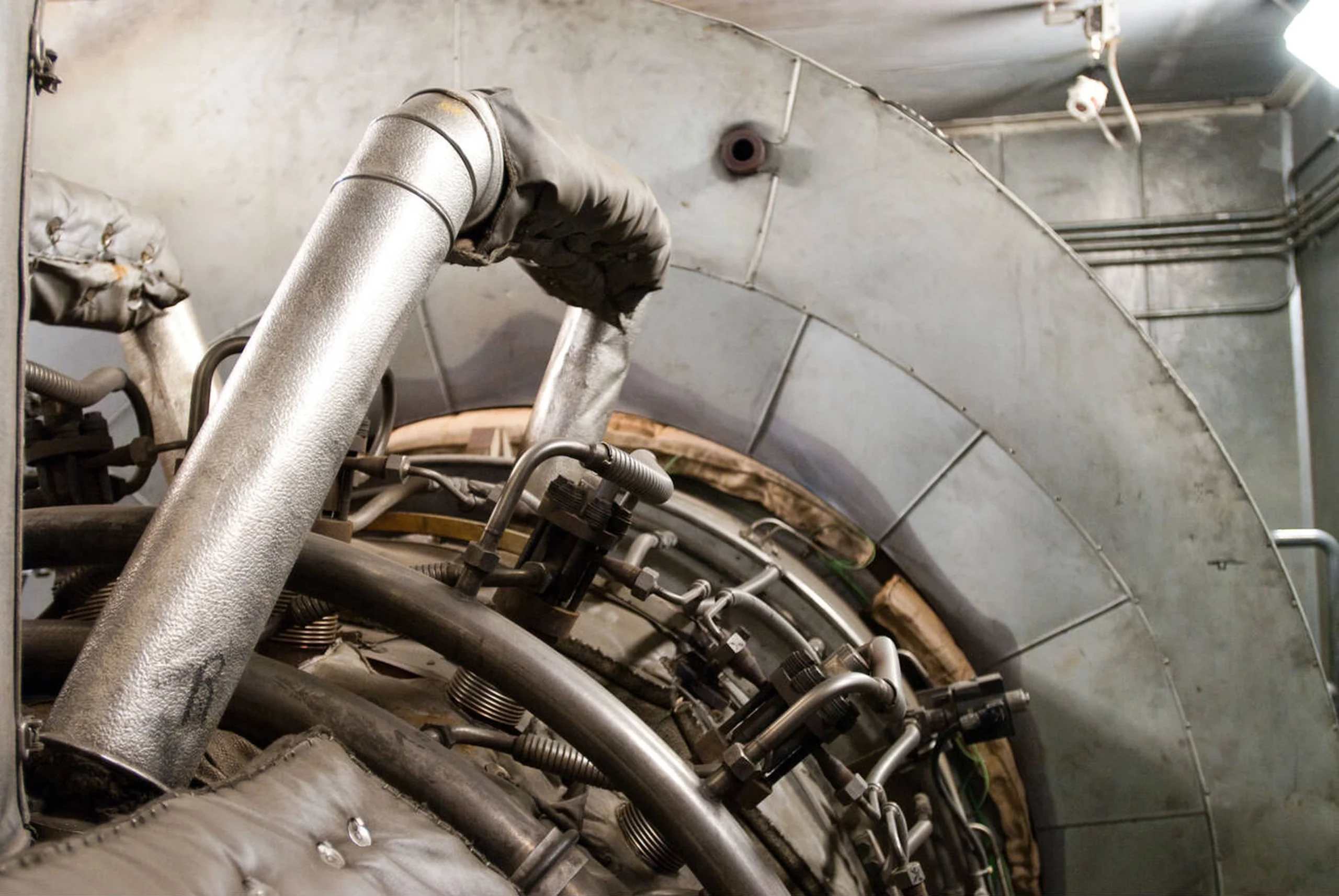

۴. اجزای اصلی یک توربین گاز صنعتی
یک توربین گاز ساده از سه جزء کلیدی تشکیل شده است:
کمپرسور (Compressor): هوا را مکش کرده و فشرده میسازد.
محفظه احتراق (Combustor): سوخت را با هوای فشرده مخلوط و محترق میکند.
توربین (Turbine): انرژی گازهای داغ را به انرژی دورانی تبدیل میکند. این سه جزء توسط یک یا چند شفت به یکدیگر متصل هستند.
۵. کمپرسور: فشردهسازی هوا
کمپرسور معمولاً از نوع محوری (Axial) یا گریز از مرکز (Centrifugal) است. در کمپرسورهای محوری، هوا از میان چندین ردیف پرههای ثابت (استاتور) و متحرک (روتور) عبور کرده و در هر مرحله، فشار آن به تدریج افزایش مییابد. بخش قابل توجهی از کار تولیدی توسط توربین (حدود دو سوم) صرف چرخاندن همین کمپرسور میشود.
۶. محفظه احتراق: قلب تولید انرژی حرارتی
هوای فشرده و داغ از کمپرسور وارد محفظه احتراق میشود. در اینجا، سوخت (معمولاً گاز طبیعی یا سوخت مایع) از طریق انژکتورها به هوا پاشیده شده و با استفاده از یک سیستم جرقهزن، شعله پایدار و پیوستهای ایجاد میشود. دمای گازها در این بخش به بیش از ۱۳۰۰ درجه سانتیگراد میرسد.

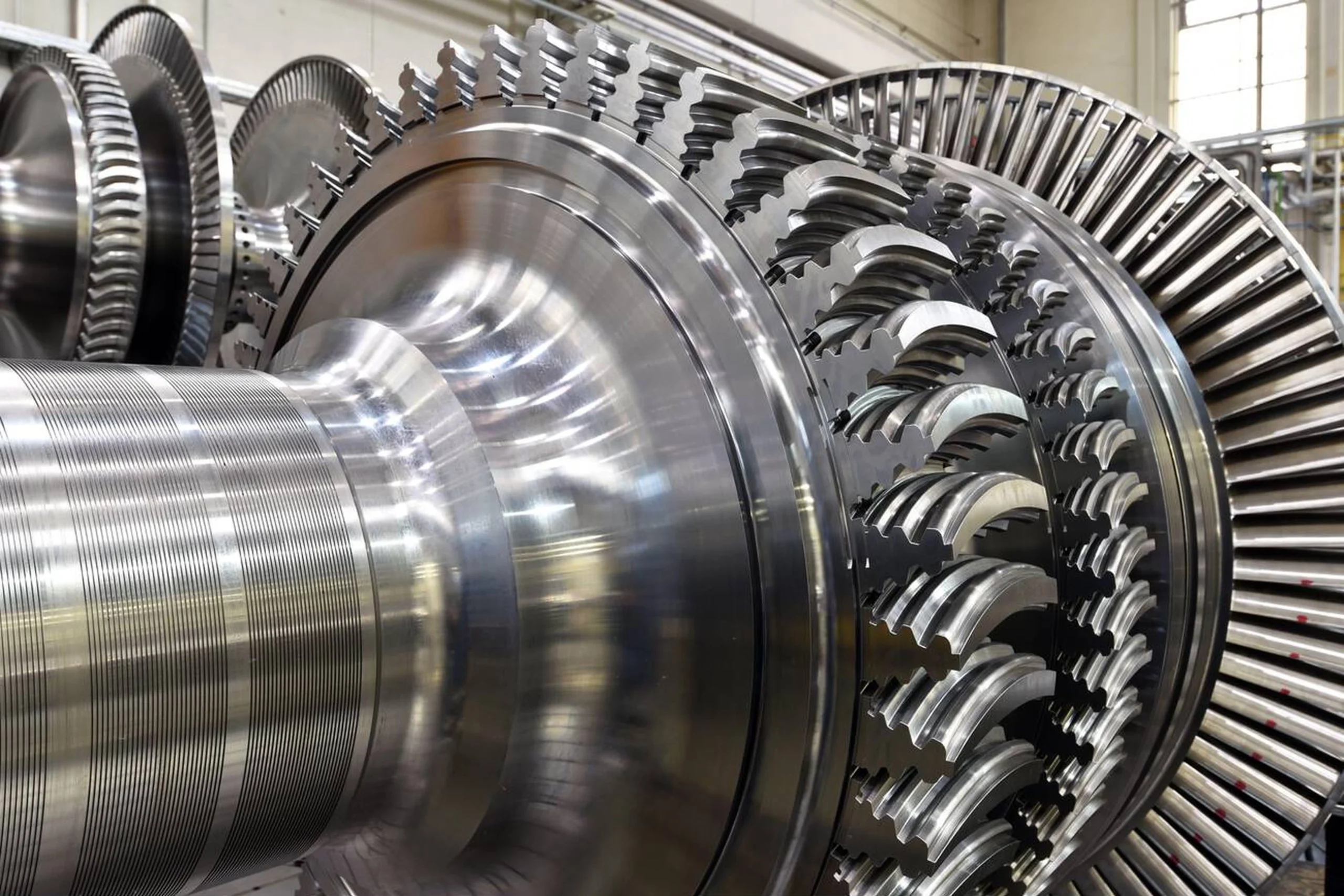

۷. توربین: استخراج انرژی از گازهای داغ
گازهای داغ و پرفشار حاصل از احتراق با سرعت بسیار بالا وارد بخش توربین میشوند. این بخش نیز از چندین ردیف پرههای ثابت و متحرک تشکیل شده است. برخورد گازهای داغ به پرههای متحرک توربین باعث چرخش آنها و در نتیجه چرخش شفت اصلی میشود. این انرژی دورانی، کار مفید توربین گاز است.
۸. انواع توربین گاز بر اساس طراحی
توربینهای گاز صنعتی عمدتاً به دو دسته کلی تقسیم میشوند: توربینهای گاز سنگین (Heavy-Duty or Frame) و توربینهای گاز مشتق از موتور جت (Aeroderivative).

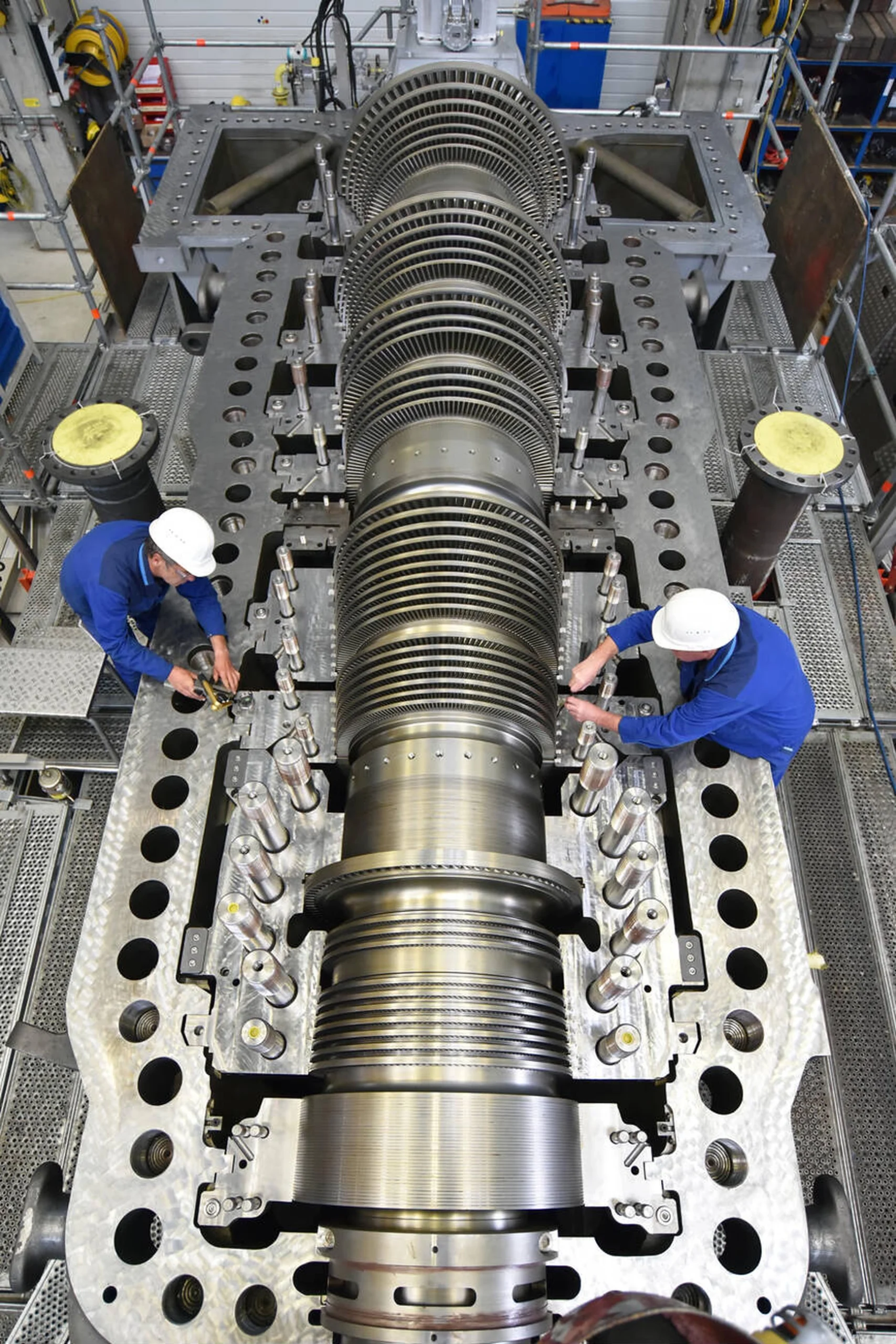

۹. توربینهای گاز سنگین (Heavy-Duty)
این توربینها به طور خاص برای کاربردهای صنعتی زمینی (تولید برق و محرکه مکانیکی) طراحی و ساخته شدهاند. آنها بزرگتر، سنگینتر و دارای عمر طولانیتر هستند و معمولاً برای کارکرد مداوم (Base Load) در نیروگاهها استفاده میشوند.

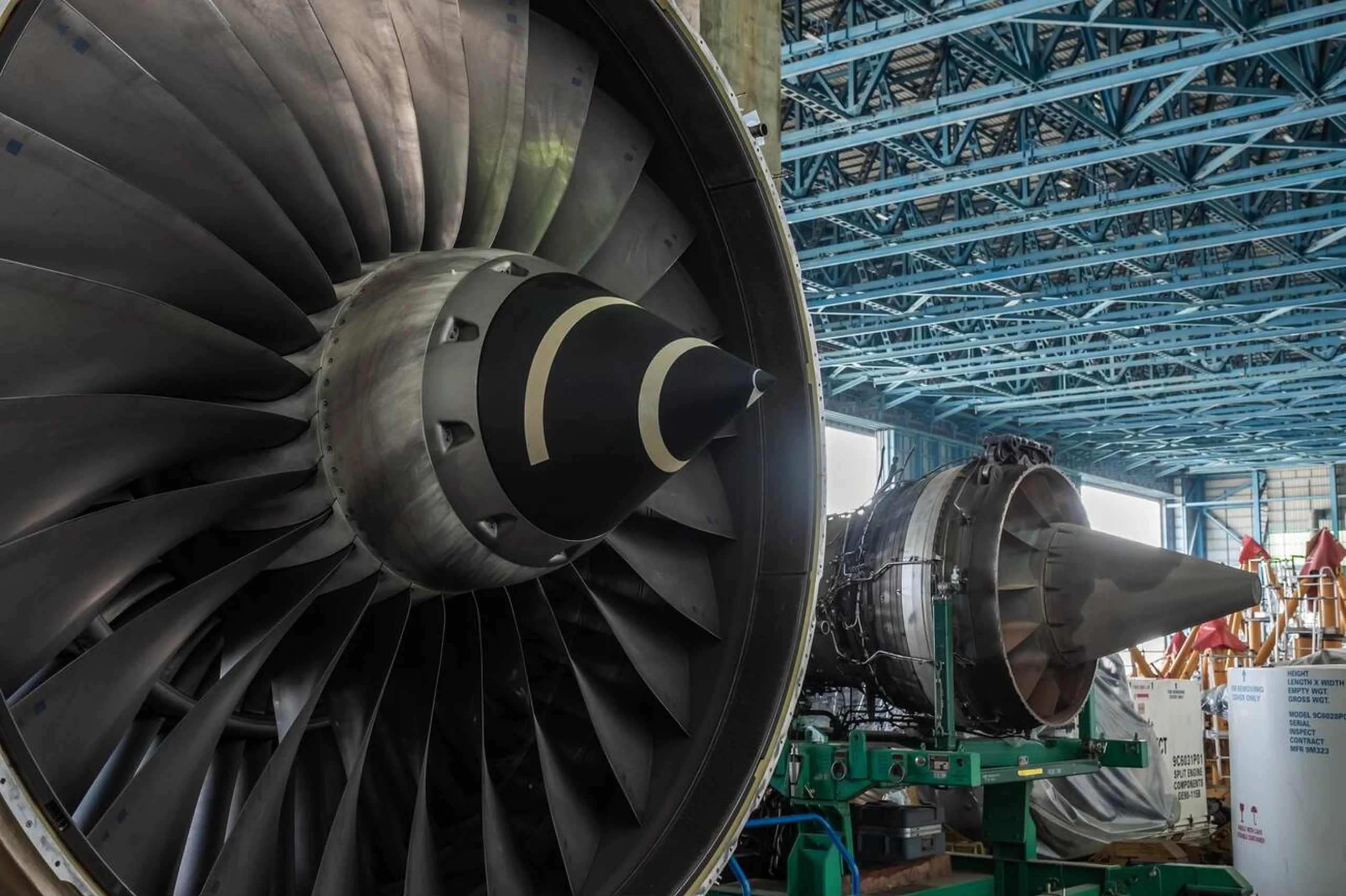

۱۰. توربینهای گاز مشتق از موتور جت (Aeroderivative)
این توربینها در واقع نسخههای اصلاح شده موتورهای جت هواپیما هستند که برای کاربردهای زمینی تطبیق داده شدهاند. آنها سبکتر، کوچکتر و دارای قابلیت راهاندازی سریعتری هستند و اغلب برای تولید برق در زمان اوج مصرف (Peak Load) یا در سکوهای نفتی فراساحلی به کار میروند.

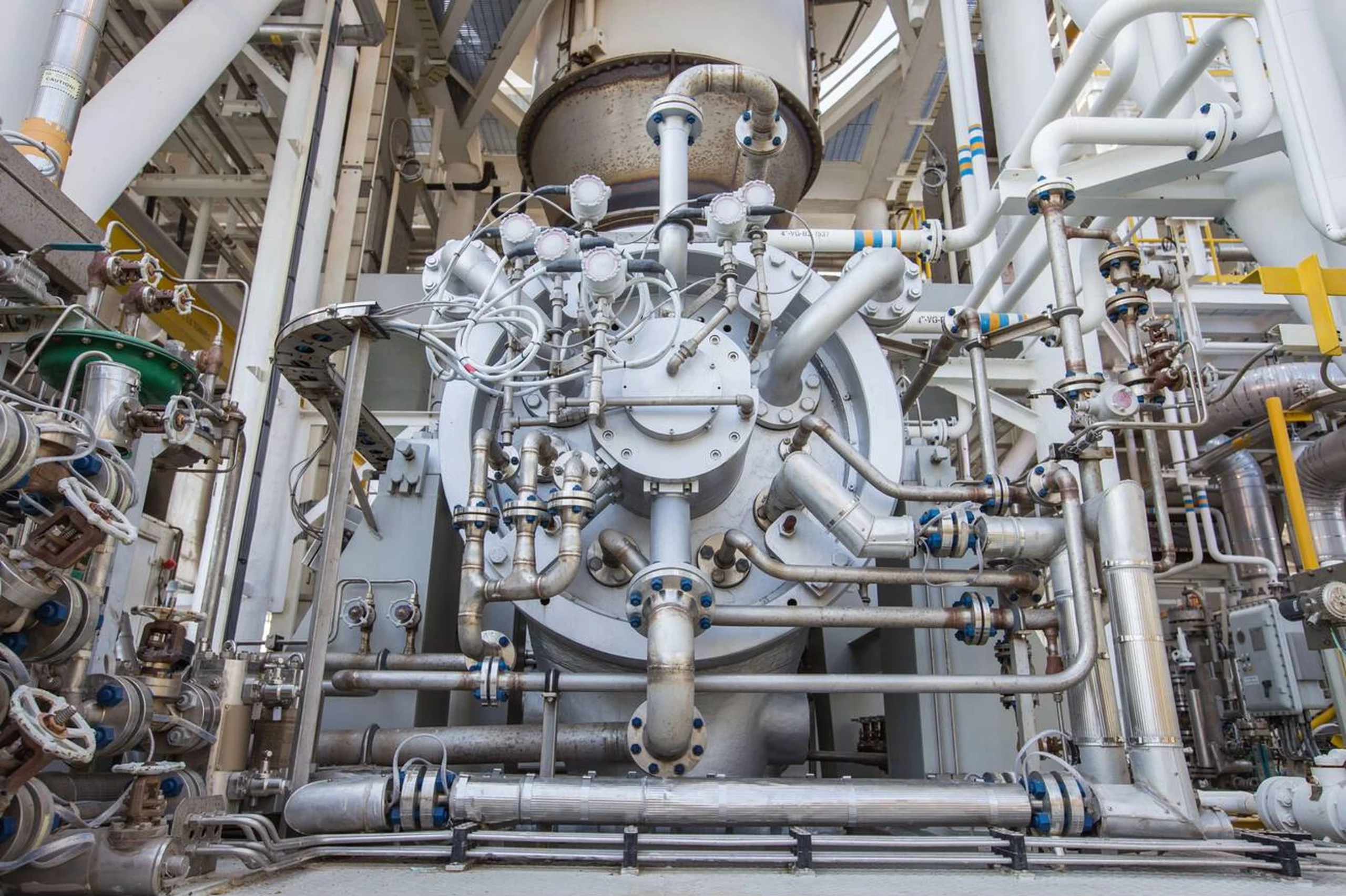

۱۱. شفت تک محوره در مقابل دو محوره
در توربینهای تک محوره (Single Shaft)، کمپرسور و توربین قدرت (که بار را میچرخاند) روی یک شفت مشترک قرار دارند. این نوع برای تولید برق با سرعت ثابت ایدهآل است. در توربینهای دو محوره (Dual Shaft)، توربین تولید کننده گاز داغ (Gas Generator Turbine) و توربین قدرت (Power Turbine) روی دو شفت مجزا قرار دارند. این طراحی انعطافپذیری بیشتری برای کاربردهای محرکه مکانیکی (مانند چرخاندن کمپرسورهای خط لوله) با سرعتهای متغیر فراهم میکند.
۱۲. سوختهای مورد استفاده
توربین گاز صنعتی میتواند از طیف وسیعی از سوختها استفاده کند. گاز طبیعی به دلیل تمیزی و در دسترس بودن، رایجترین سوخت است. سوختهای مایع مانند گازوئیل یا نفت کوره نیز به خصوص در مدلهای دوگانهسوز کاربرد دارند. امکان استفاده از سوختهای جایگزین مانند گازهای فرآیندی یا هیدروژن نیز در حال توسعه است.
۱۳. سیستمهای کنترل توربین
عملکرد ایمن و بهینه یک توربین گاز نیازمند یک سیستم کنترل پیشرفته است. این سیستمها پارامترهای حیاتی مانند سرعت، دما، فشار و ارتعاشات را به طور مداوم پایش کرده و میزان تزریق سوخت و جریان هوا را برای حفظ عملکرد پایدار و محافظت از دستگاه تنظیم میکنند.
۱۴. راندمان توربین گاز
راندمان حرارتی یک توربین گاز در سیکل ساده (Simple Cycle)، یعنی درصدی از انرژی سوخت که به کار مفید تبدیل میشود، معمولاً بین ۳۰ تا ۴۰ درصد است. بخش زیادی از انرژی به صورت حرارت از طریق گازهای داغ خروجی از اگزوز هدر میرود.

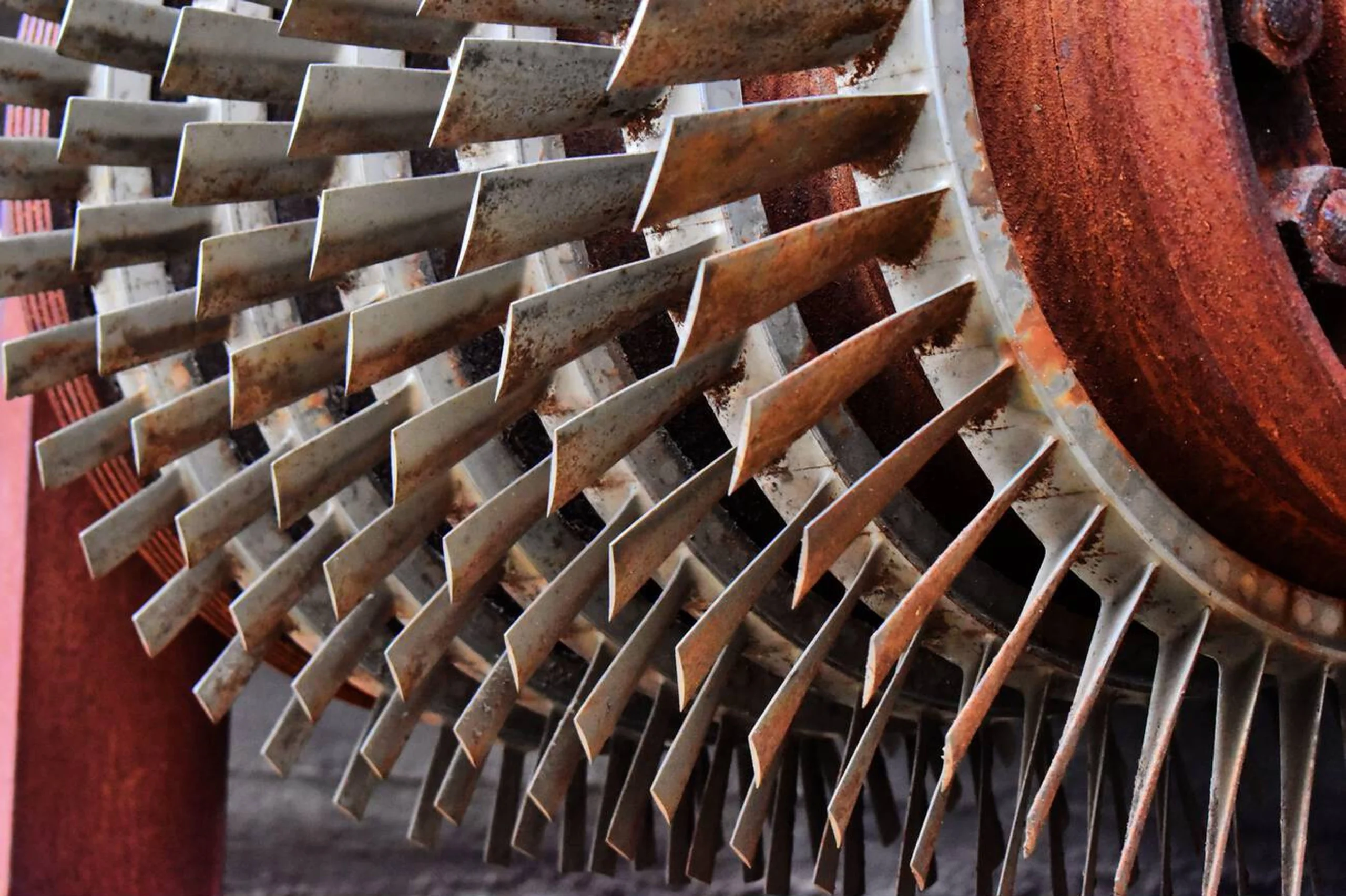

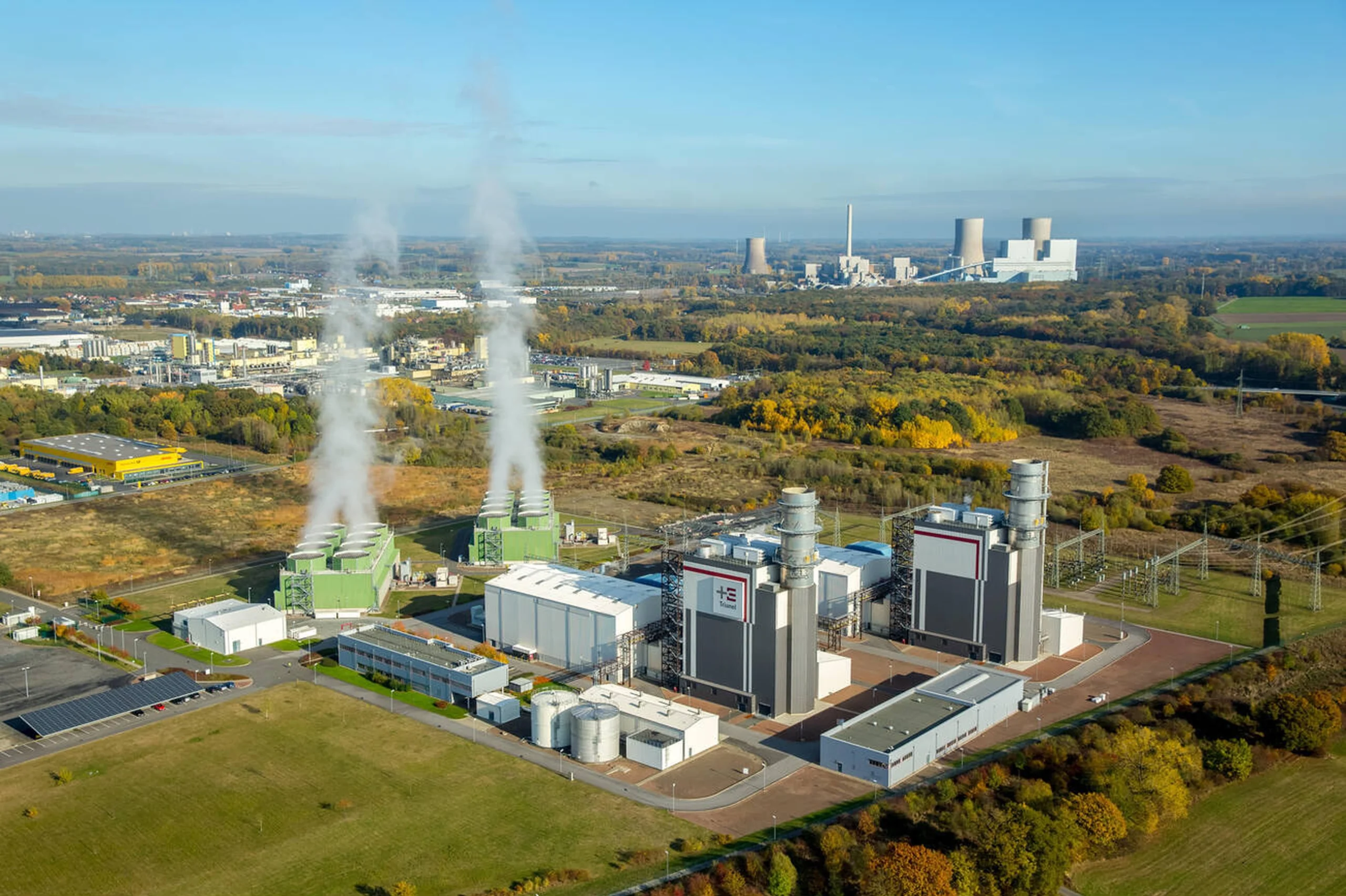

۱۵. سیکل ترکیبی (Combined Cycle): افزایش چشمگیر راندمان
برای افزایش راندمان، اغلب از حرارت گازهای داغ خروجی از توربین گاز صنعتی (که دمای آنها میتواند به ۵۰۰-۶۰۰ درجه سانتیگراد برسد) برای تولید بخار در یک بویلر بازیاب حرارتی (HRSG) استفاده میکنند. بخار تولید شده سپس یک توربین بخار را به حرکت در میآورد. ترکیب این دو سیکل که به آن "سیکل ترکیبی" میگویند، میتواند راندمان کلی نیروگاه را به بیش از ۶۰٪ برساند.

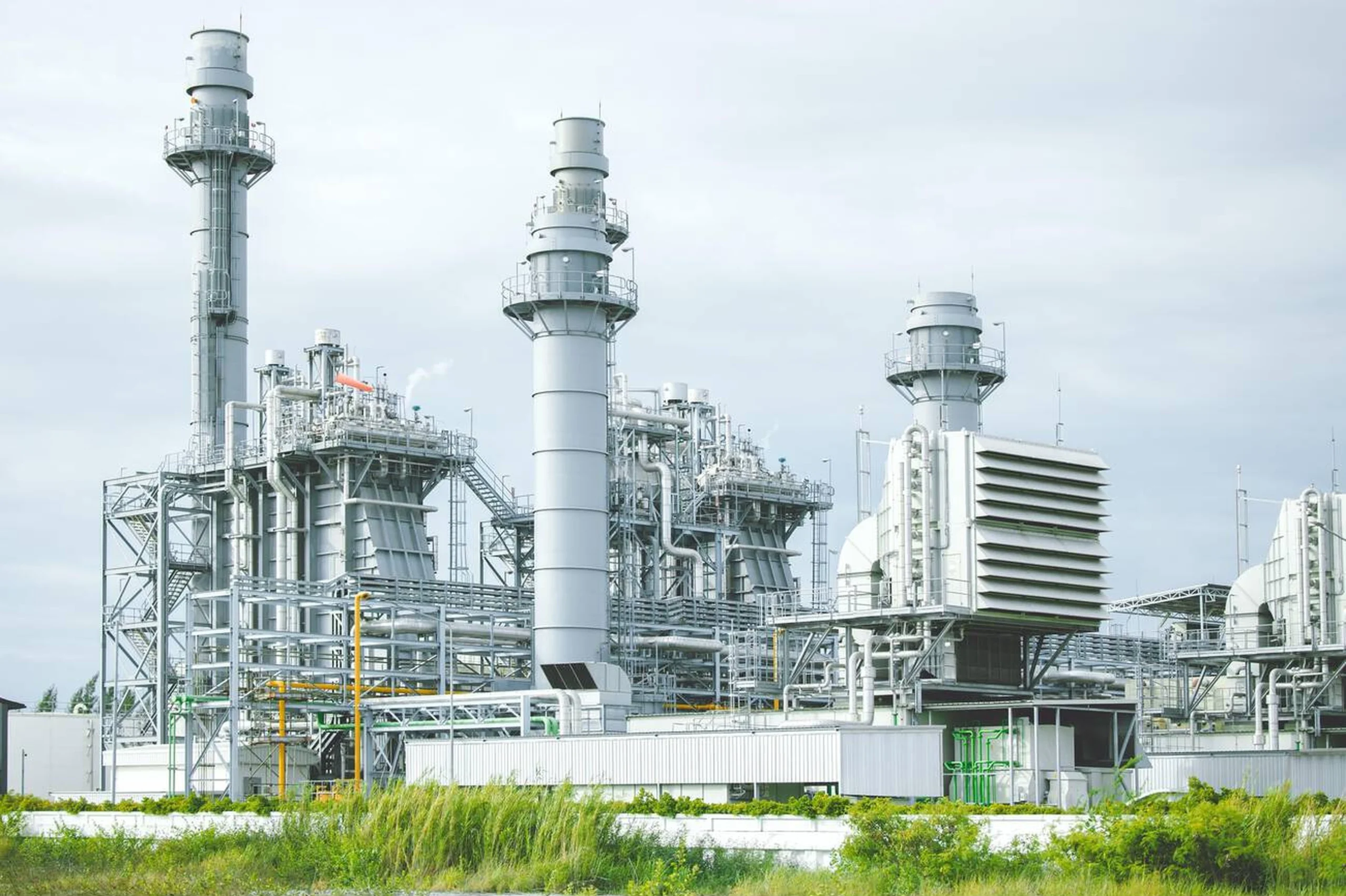

۱۶. تولید همزمان برق و حرارت (CHP)
در کاربردهای تولید همزمان (Cogeneration یا CHP)، از حرارت اتلافی گازهای خروجی از توربین گاز، علاوه بر یا به جای تولید برق اضافی، برای تأمین گرمایش فرآیندی یا گرمایش منطقهای استفاده میکنند. این روش نیز راندمان کلی مصرف انرژی را به شدت افزایش میدهد.

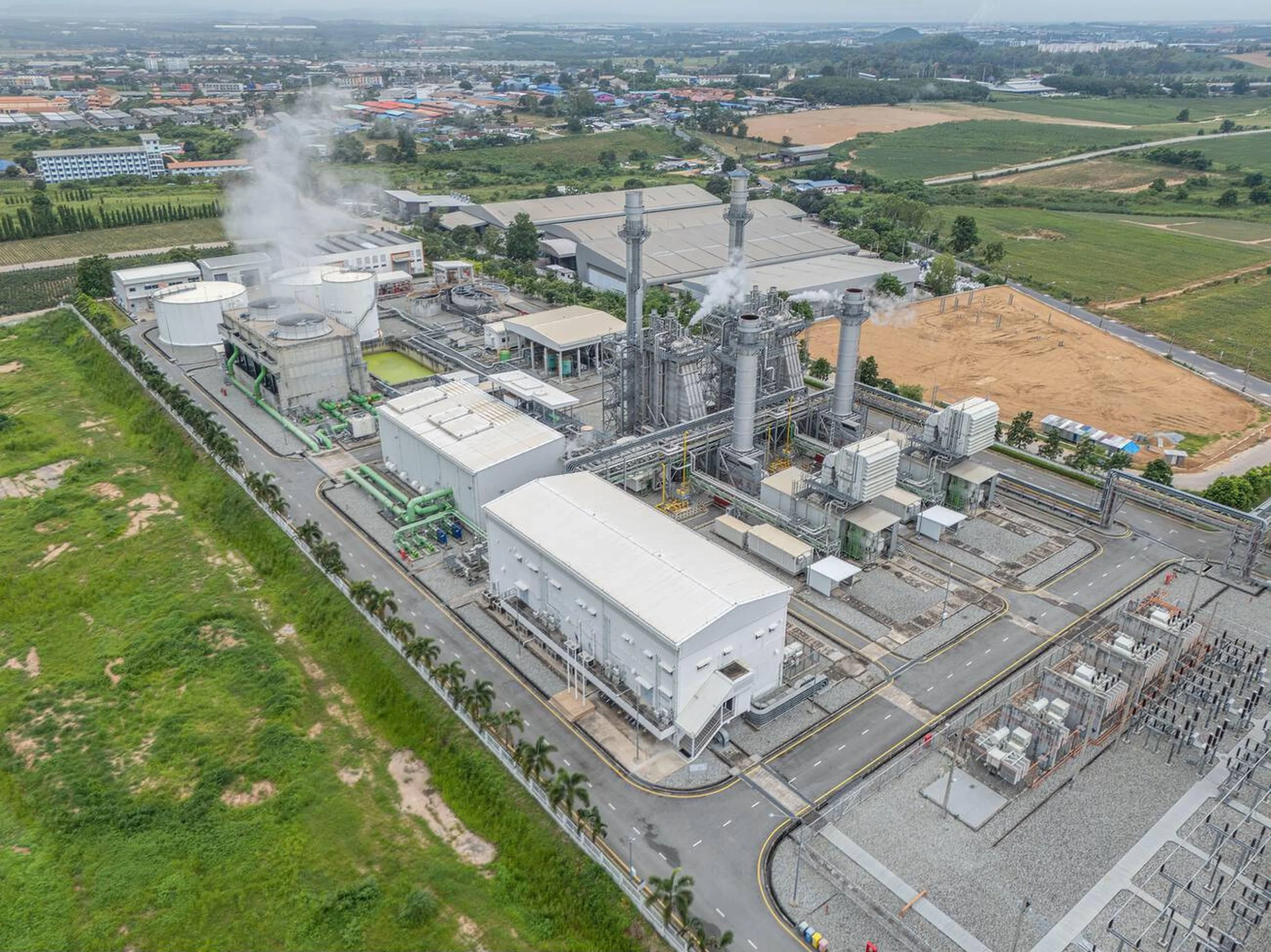

۱۷. کاربرد اصلی: تولید برق
بزرگترین کاربرد توربینهای گاز صنعتی در تولید برق است. آنها هم به صورت سیکل ساده برای تأمین برق اضطراری یا پیکبار و هم به صورت سیکل ترکیبی برای تولید برق پایدار و کارآمد در نیروگاههای بزرگ به کار میروند.
۱۸. کاربرد: محرکه مکانیکی
توربینهای گاز به طور گسترده به عنوان نیروی محرکه برای چرخاندن تجهیزات دوار بزرگ مانند کمپرسورهای خطوط لوله انتقال گاز، پمپهای تزریق آب در میادین نفتی و ژنراتورهای برق در سکوهای فراساحلی استفاده میشوند.
۱۹. کاربرد در صنایع نفت و گاز
در تمام بخشهای صنعت نفت و گاز، از اکتشاف و تولید (سکوی نفتی) تا انتقال (ایستگاههای تقویت فشار خط لوله) و فرآوری (پالایشگاهها)، توربین گاز صنعتی به عنوان منبع اصلی تأمین برق و نیروی محرکه، نقشی حیاتی ایفا میکند.
۲۰. سیستم هوای ورودی (Air Intake System)
هوای ورودی به کمپرسور باید تمیز و عاری از هرگونه گرد و غبار یا ذرات خارجی باشد تا از آسیب به پرههای حساس کمپرسور جلوگیری شود. سیستم هوای ورودی شامل فیلترهای چند مرحلهای برای پاکسازی کامل هوا است.
۲۱. سیستم اگزوز (Exhaust System)
گازهای داغ خروجی از توربین از طریق یک سیستم اگزوز به اتمسفر (در سیکل ساده) یا به سمت بویلر بازیاب (در سیکل ترکیبی) هدایت میشوند. این سیستمها شامل صدا خفهکن (Silencer) برای کاهش صدای بسیار بلند توربین هستند.
۲۲. سیستم روغنکاری (Lubrication System)
یاتاقانهای توربین گاز که شفت را در سرعتهای بسیار بالا نگه میدارند، نیازمند یک سیستم روغنکاری پیشرفته هستند. این سیستم، روغن تمیز و خنک را به طور مداوم به یاتاقانها رسانده و حرارت و ذرات سایشی را از آنها دور میکند.
۲۳. سیستم خنککاری (Cooling System)
پرههای توربین که در معرض گازهای بسیار داغ قرار دارند، برای جلوگیری از ذوب شدن نیازمند خنککاری هستند. هوای خنک از مراحل میانی کمپرسور گرفته شده و از طریق مسیرهای داخلی پیچیدهای به داخل پرههای توربین دمیده میشود تا دمای آنها را در حد ایمن نگه دارد.
۲۴. چالشهای عملیاتی: دما و فشار بالا
کارکرد در دماها و فشارهای بسیار بالا، قطعات توربین گاز را تحت تنشهای شدید حرارتی و مکانیکی قرار میدهد. استفاده از ابرآلیاژهای پیشرفته و پوششهای مقاوم حرارتی برای ساخت قطعات داغ (Hot Section Parts) ضروری است.

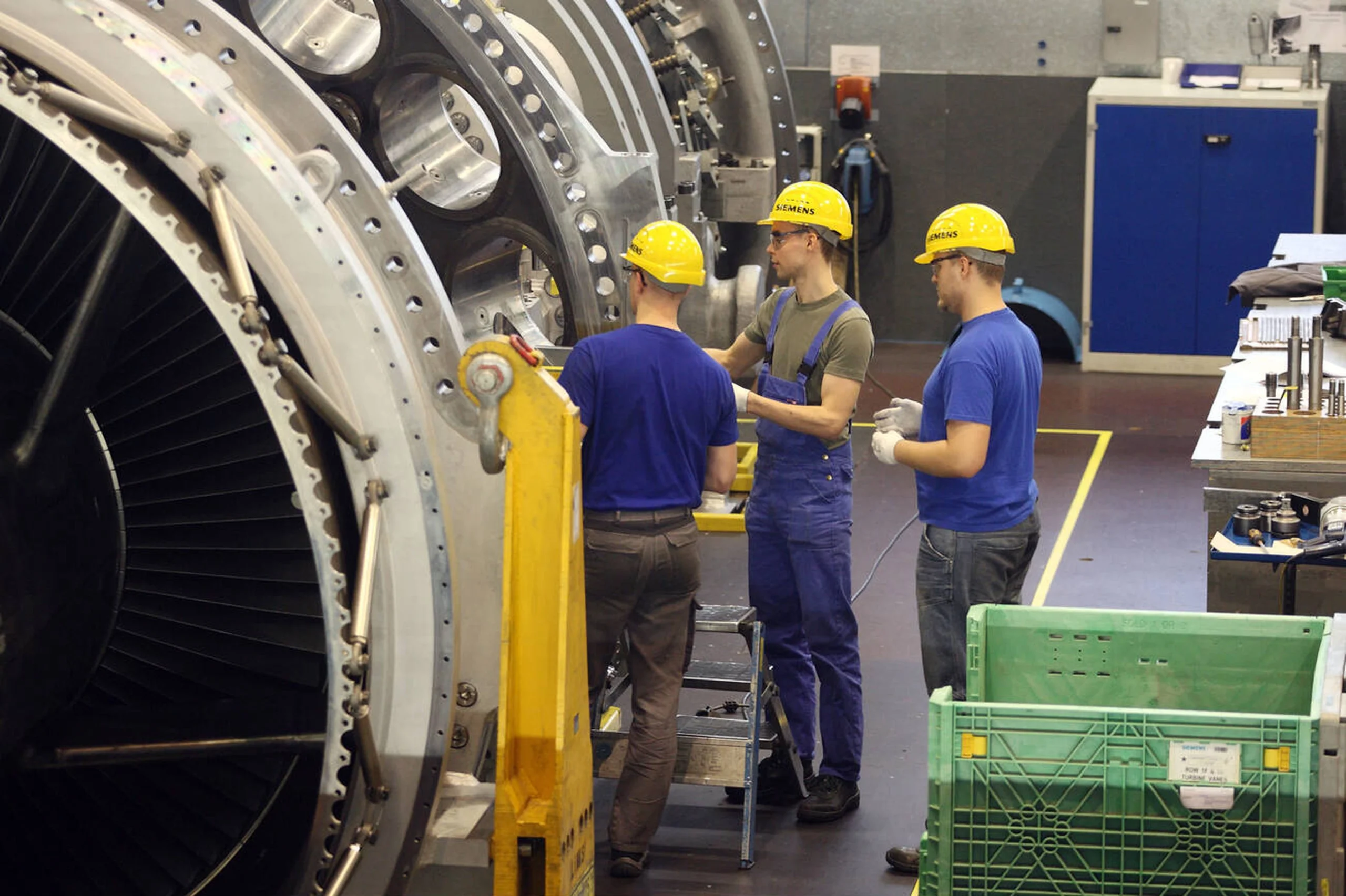

۲۵. اهمیت نگهداری و تعمیرات (Maintenance)
توربین گاز صنعتی یک ماشین بسیار پیچیده و گرانقیمت است. نگهداری و تعمیرات منظم و برنامهریزی شده، شامل بازرسیهای دورهای (مانند بوروسکوپی)، تعویض قطعات داغ بر اساس ساعات کارکرد و تعمیرات اساسی (Overhaul)، برای حفظ قابلیت اطمینان و افزایش عمر دستگاه حیاتی است.
۲۶. مسائل زیستمحیطی: آلاینده NOx
احتراق در دماهای بالا منجر به تولید اکسیدهای نیتروژن (NOx)، یکی از آلایندههای اصلی هوا، میشود. سازندگان توربینهای گاز از تکنولوژیهای پیشرفتهای مانند احتراق خشک کم-NOx (DLN) یا تزریق آب/بخار برای کاهش انتشار این آلایندهها استفاده میکنند.
۲۷. آینده توربینهای گاز: هیدروژن و راندمان بالاتر
تحقیقات گستردهای برای افزایش بیشتر راندمان توربینهای گاز و همچنین امکان استفاده از سوختهای پاک مانند هیدروژن در حال انجام است. توربینهای گاز احتمالاً نقشی کلیدی در دوران گذار به سمت انرژیهای تجدیدپذیر ایفا خواهند کرد.
۲۸. نتیجهگیری: اسب کاری قدرتمند صنعت مدرن
توربین گاز صنعتی با وجود پیچیدگی، یک ماشین فوقالعاده کارآمد و قابل اعتماد برای تولید برق و نیروی محرکه در مقیاس بزرگ است. درک اصول عملکرد، اجزای کلیدی و نیازهای نگهداری آن، برای هر مهندس یا تکنسینی که با این اسبهای کاری قدرتمند صنعت مدرن سر و کار دارد، ضروری است.
