شیر کرایوژنیک چیست؟ | راهنمای کامل شیرآلات برودتی
۱. مقدمه: کنترل جریان در سرمای مطلق
در دنیای صنعت، مهندسان برای کنترل سیالات در دماهای فوق سرد، با یکی از بزرگترین چالشهای خود روبرو هستند. در این دماها که ما آن را محدوده کرایوژنیک مینامیم، مواد رفتار متفاوتی از خود نشان میدهند و تجهیزات معمولی کارایی خود را از دست میدهند. طراحان، شیر کرایوژنیک یا شیر برودتی را به عنوان یک تجهیز ویژه، برای عملکرد قابل اعتماد در این شرایط سخت مهندسی کردهاند.
۲. دمای کرایوژنیک به چه معناست؟
مهندسان به طور کلی دماهای زیر ۱۵۰- درجه سانتیگراد (۱۲۳- کلوین) را به عنوان دمای کرایوژنیک تعریف میکنند. این محدوده دمایی، نقطه جوش گازهایی مانند نیتروژن مایع (۱۹۶- درجه سانتیگراد)، اکسیژن مایع (۱۸۳- درجه سانتیگراد) و گاز طبیعی مایع شده یا LNG (۱۶۲- درجه سانتیگراد) است.
۳. شیر کرایوژنیک (Cryogenic Valve) چیست؟
شیر کرایوژنیک یک نوع شیر صنعتی است که طراحان آن را به طور خاص برای کنترل و قطع و وصل جریان سیالات در دماهای بسیار پایین ساختهاند. این شیرآلات باید بتوانند بدون نشتی، یخزدگی یا شکستگی، در سختترین شرایط برودتی کار کنند.
۴. چرا شیرآلات معمولی در این دماها کار نمیکنند؟
شیرآلات استاندارد در دماهای کرایوژنیک با مشکلات متعددی روبرو میشوند. انقباض حرارتی شدید میتواند قطعات متحرک را گیر بیندازد و باعث نشتی از قسمت آببندی شود. همچنین، مواد معمولی مانند فولاد کربنی در این دماها شکننده میشوند و خطر شکستگی فاجعهآمیز را به همراه دارند.

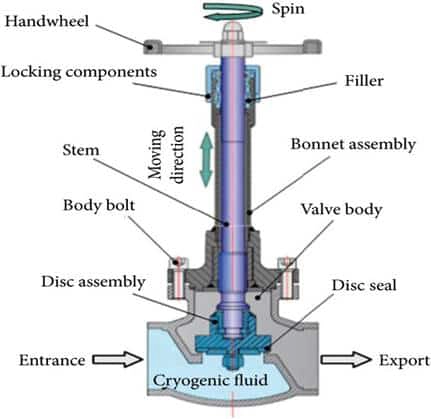

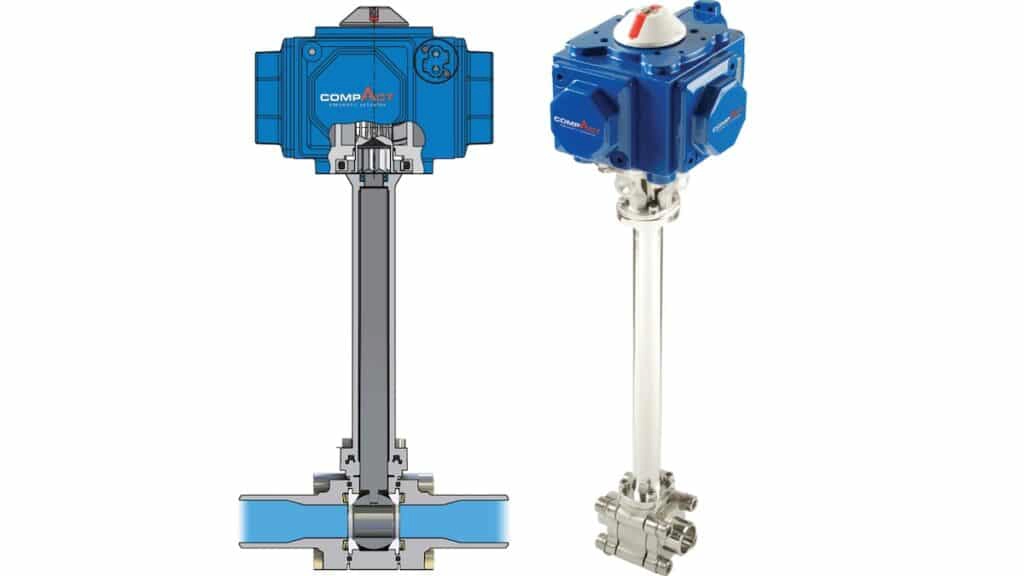

۵. ویژگی کلیدی طراحی: کلاهک بلند (Extended Bonnet)
بارزترین ویژگی ظاهری یک شیر کرایوژنیک، کلاهک یا بانت بلند آن است. این طراحی هوشمندانه، مجموعه عملگر و سیستم آببندی استم (Stem Packing) را از بدنه بسیار سرد شیر دور نگه میدارد و از یخزدگی و از کار افتادن این اجزای حیاتی جلوگیری میکند.
۶. اهمیت انتخاب مواد اولیه
انتخاب مواد اولیه در ساخت شیرآلات برودتی نقشی حیاتی دارد. این مواد باید در دماهای پایین، چقرمگی و مقاومت به ضربه خود را حفظ کنند. سازندگان معمولاً از فولاد ضد زنگ آستنیتی (مانند 316SS)، برنز و برخی آلیاژهای خاص آلومینیوم برای ساخت بدنه و قطعات داخلی استفاده میکنند.

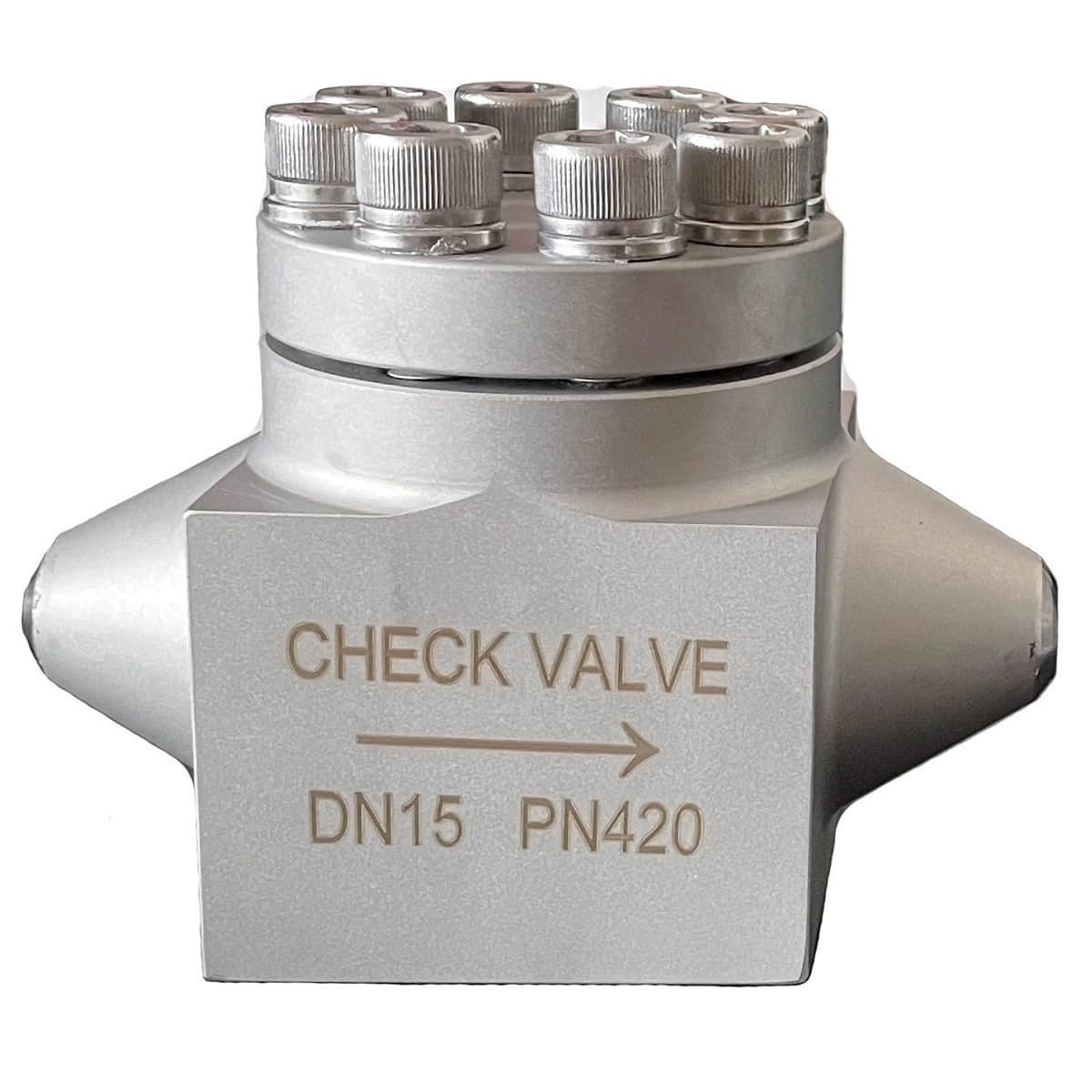

۷. آببندی (Sealing) در شرایط برودتی
یک آببندی موثر از نشت گازهای گرانبها یا خطرناک جلوگیری میکند. سازندگان در شیرهای کرایوژنیک، از مواد آببندی خاصی مانند تفلون تقویت شده یا گرافیت انعطافپذیر برای استم شیر استفاده میکنند. آنها برای سیت (Seat) شیر نیز از ترکیب فلز با مواد نرم مانند PCTFE بهره میبرند.

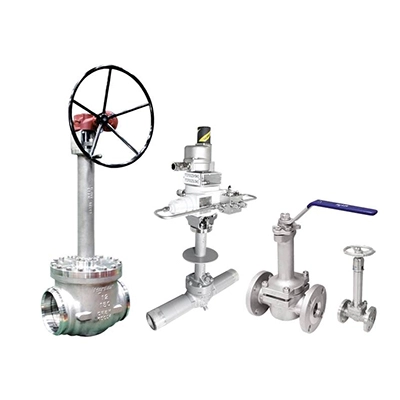

۸. انواع شیر کرایوژنیک
تولیدکنندگان، شیرهای برودتی را نیز مانند شیرآلات صنعتی دیگر در انواع مختلفی برای کاربردهای گوناگون تولید میکنند. رایجترین انواع شامل شیرهای گلوب (Globe)، بال ولو (Ball Valve)، گیت (Gate) و پروانهای (Butterfly) هستند.

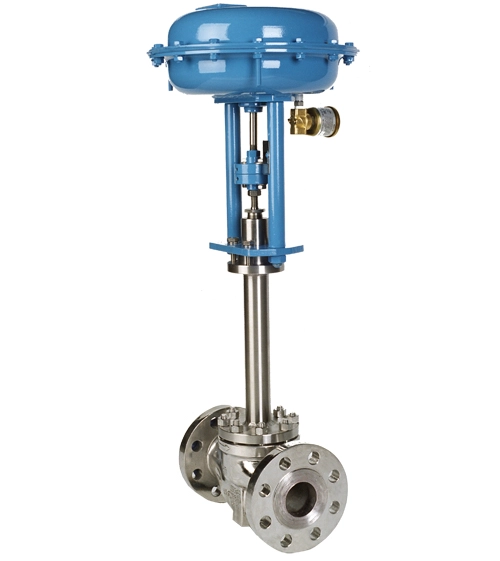

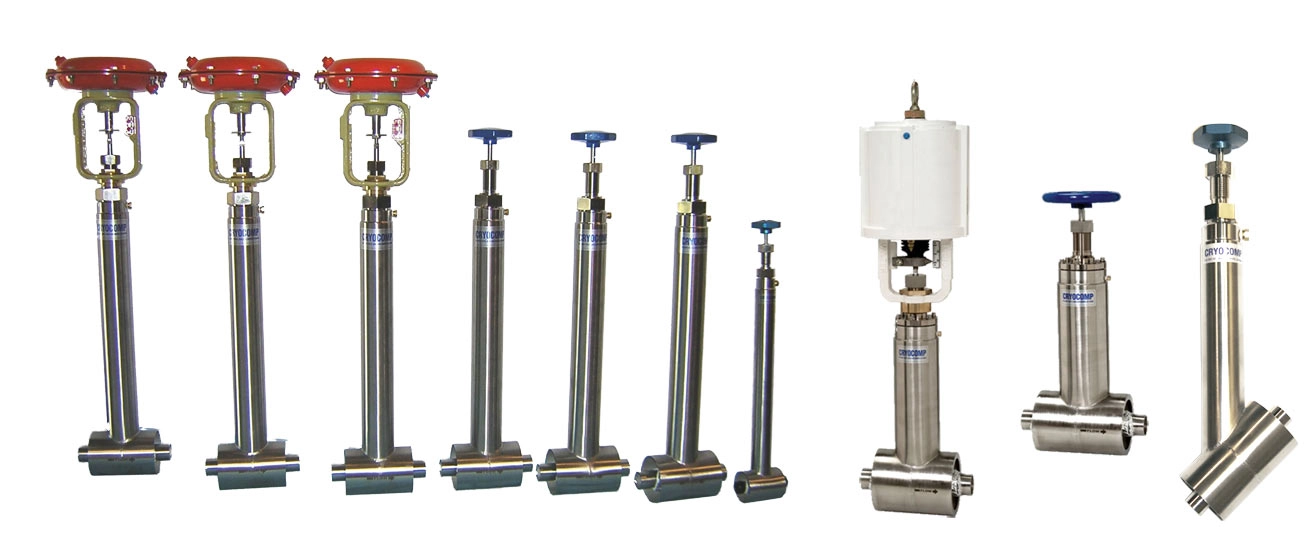

۹. شیر گلوب کرایوژنیک (Cryogenic Globe Valve)
مهندسان شیرهای گلوب را به دلیل قابلیت کنترل دقیق جریان (Throttling)، یکی از محبوبترین گزینهها در کاربردهای کرایوژنیک میدانند. طراحی مسیر جریان در این شیرها به گونهای است که آببندی بسیار محکمی را در حالت بسته فراهم میکند.

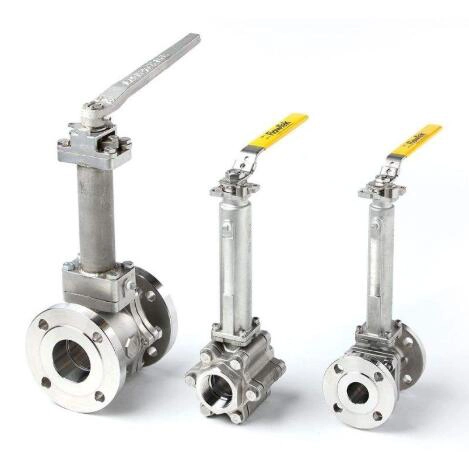

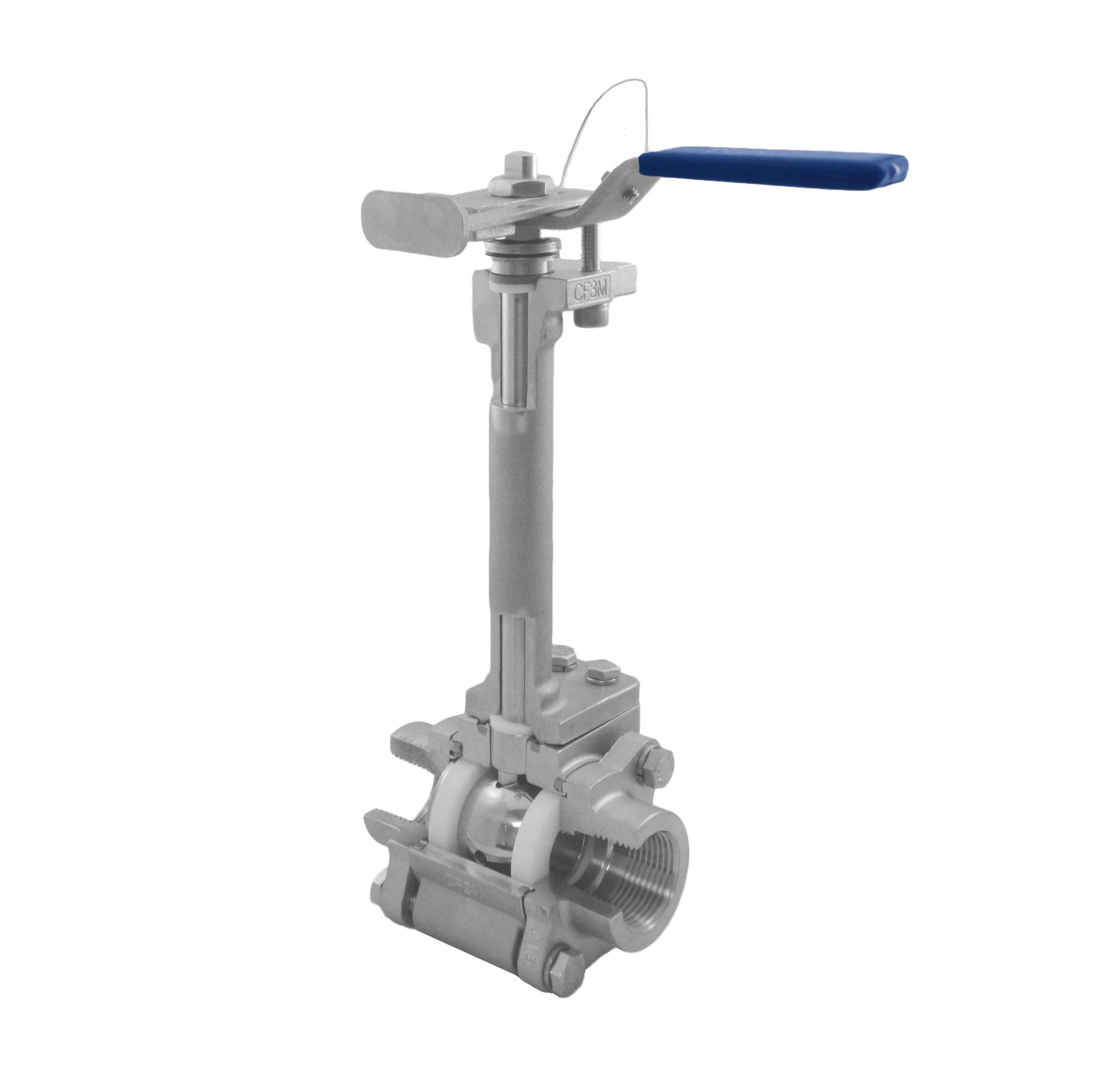

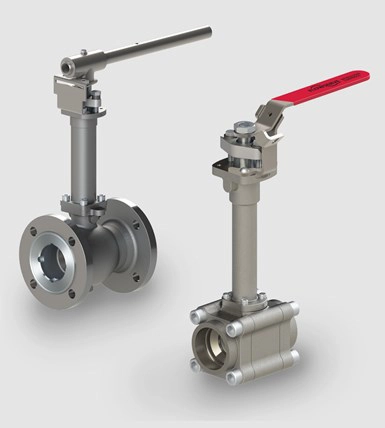

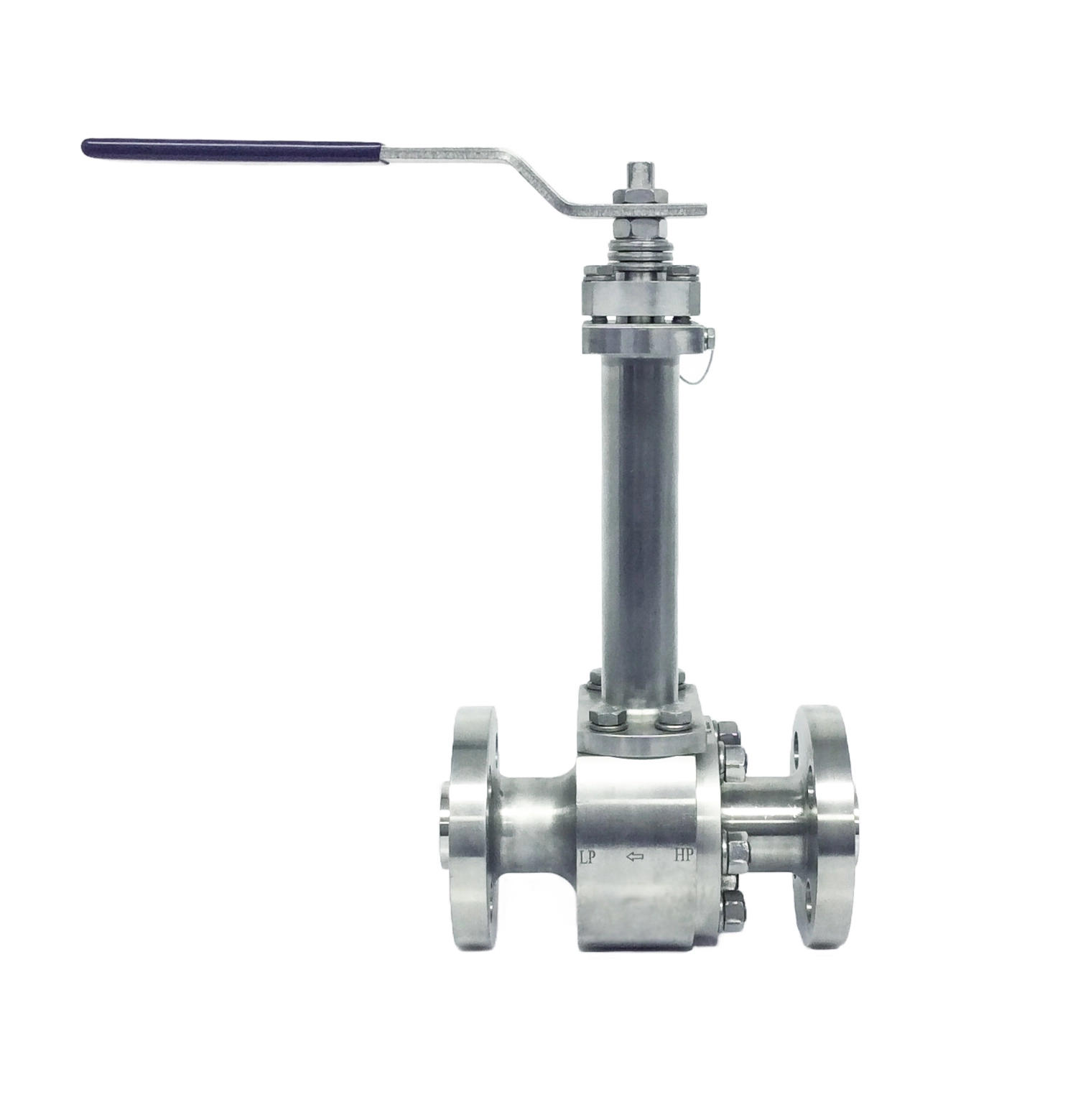

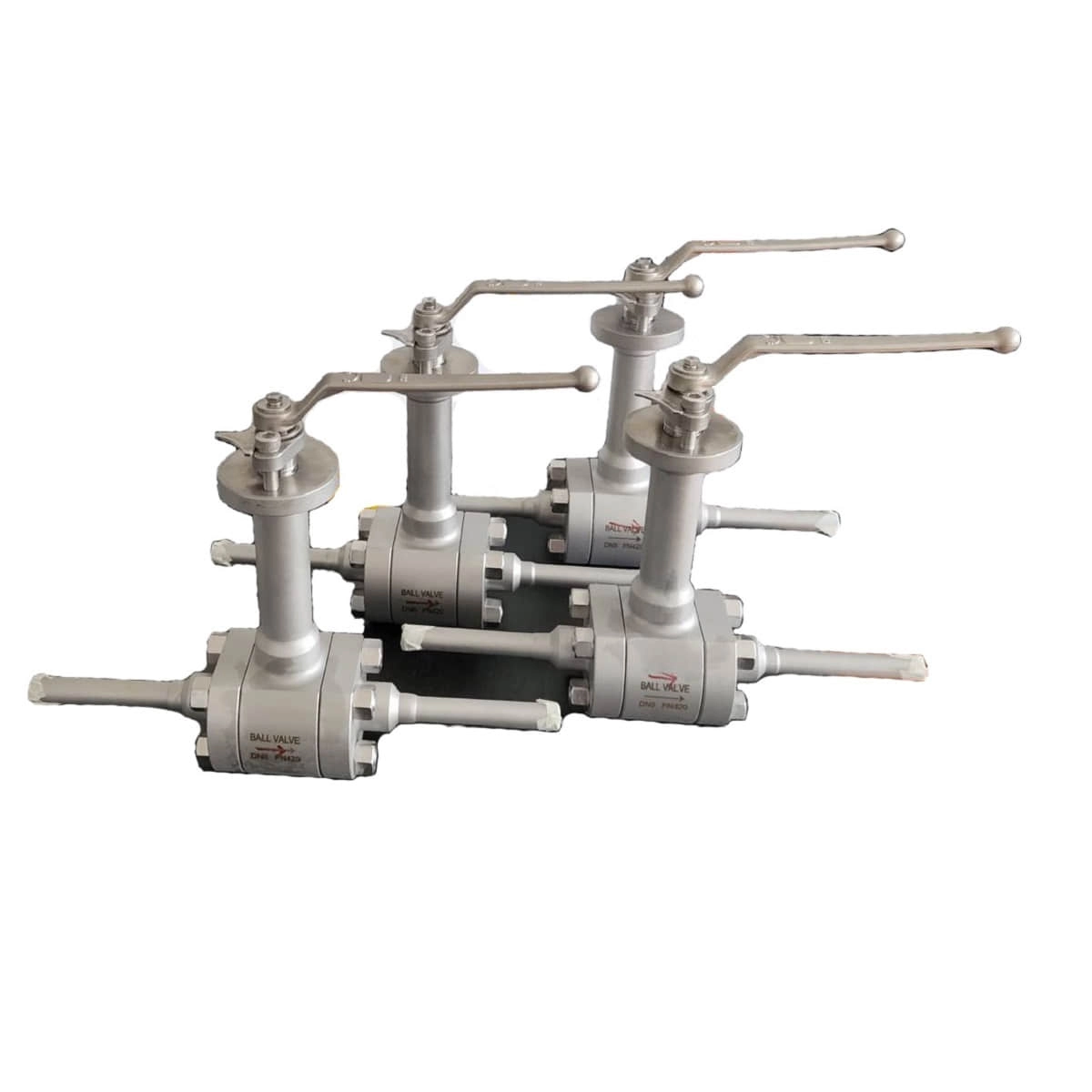

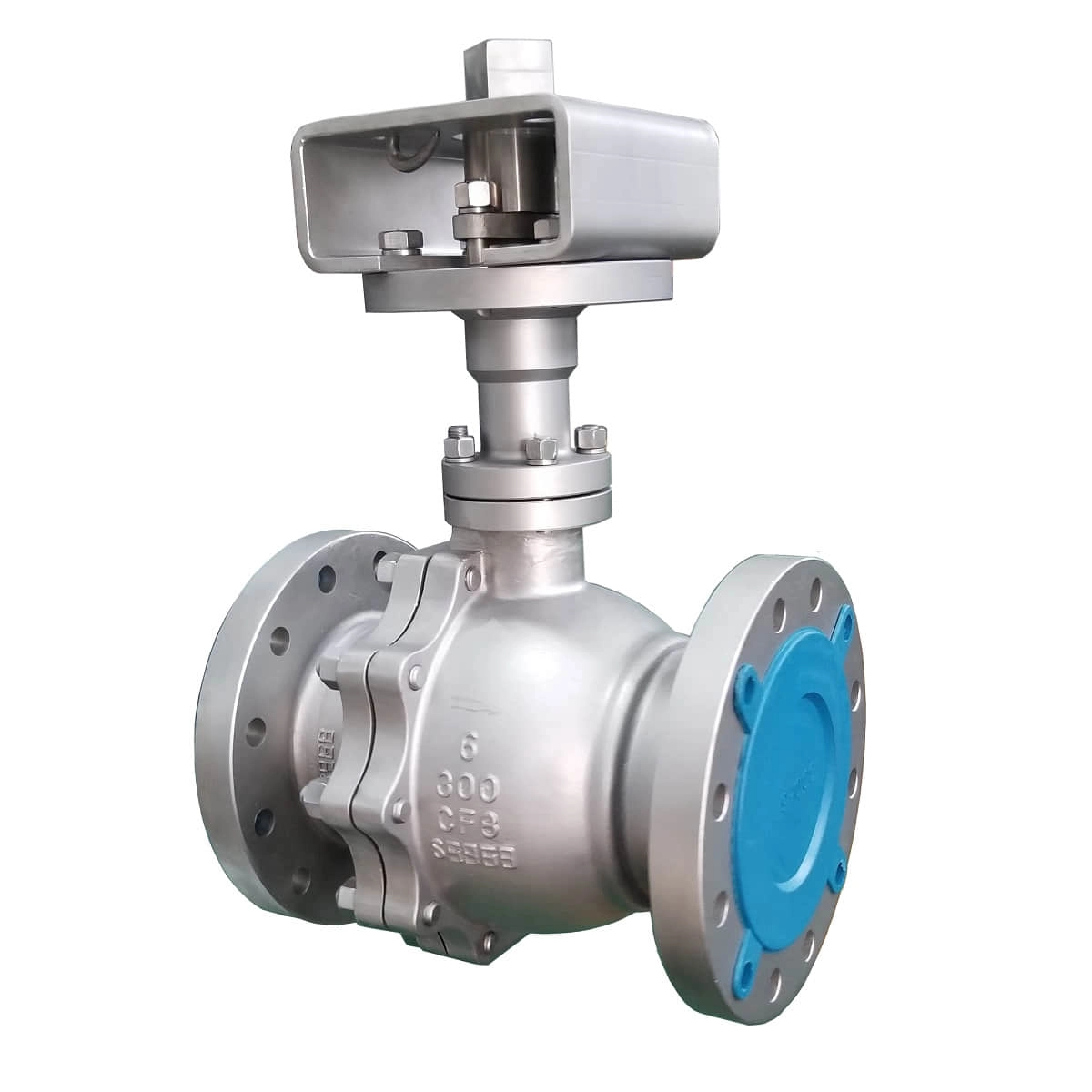

۱۰. بال ولو کرایوژنیک (Cryogenic Ball Valve)
بال ولوها به دلیل عملکرد سریع (چرخش ۹۰ درجه) و افت فشار بسیار کم، کاربرد گستردهای دارند. طراحان در مدل کرایوژنیک این شیرها، یک سوراخ کوچک در قسمت بالایی توپی (Ball) برای تخلیه فشار ناشی از تبخیر سیال محبوس شده، تعبیه میکنند.

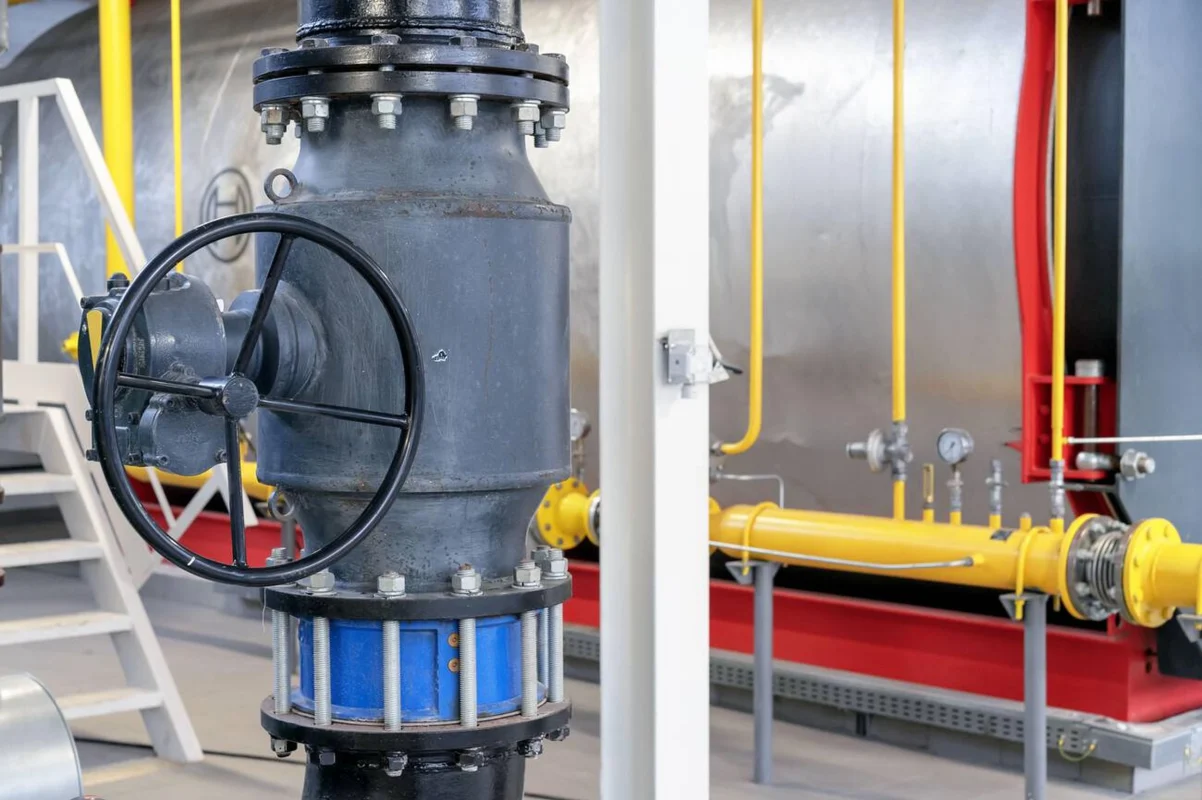

۱۱. شیر گیت کرایوژنیک (Cryogenic Gate Valve)
شیرهای گیت یا کشویی، برای کاربردهای قطع و وصل کامل جریان (On/Off) که به حداقل افت فشار نیاز دارند، ایدهآل هستند. کاربران نباید از این شیرها برای کنترل دبی استفاده کنند و باید آنها را در حالت کاملاً باز یا کاملاً بسته به کار گیرند.

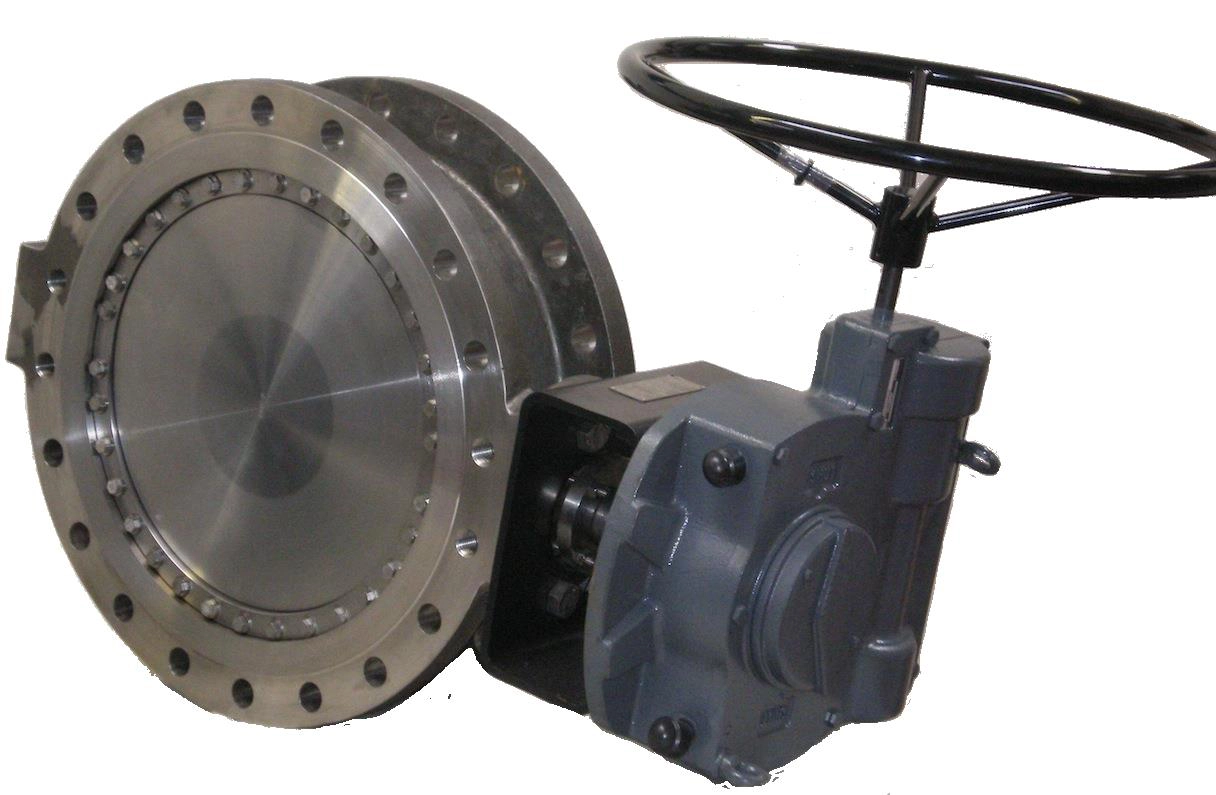

۱۲. شیر پروانهای کرایوژنیک (Cryogenic Butterfly Valve)
شیرهای پروانهای برای خطوط لوله با سایز بزرگ، یک گزینه اقتصادی و سبک به شمار میروند. این شیرها نیز عملکرد سریعی دارند اما آببندی آنها به اندازه شیرهای گلوب محکم نیست و مهندسان معمولاً از آنها برای کاربردهایی با فشار پایینتر استفاده میکنند.
۱۳. شیر اطمینان کرایوژنیک (Cryogenic Safety Valve)
طراحان این شیرها را برای محافظت از مخازن و خطوط لوله در برابر افزایش فشار ناشی از تبخیر سریع سیالات کرایوژنیک ساختهاند. اگر فشار از حد مجاز بالاتر رود، این شیرها به طور خودکار باز شده و فشار اضافی را تخلیه میکنند.
۱۴. تمیزکاری برای سرویس اکسیژن
اگر قرار باشد اپراتورها از یک شیر کرایوژنیک برای سرویس اکسیژن مایع استفاده کنند، باید یک فرآیند تمیزکاری بسیار دقیق را روی آن انجام دهند. در این فرآیند، آنها تمام قطعات شیر را از هرگونه چربی، روغن و ذرات ریز پاکسازی میکنند، زیرا این مواد در حضور اکسیژن خالص به شدت واکنش داده و باعث انفجار میشوند.
۱۵. تستهای استاندارد شیرآلات برودتی
تولیدکنندگان معتبر، شیرهای کرایوژنیک را بر اساس استانداردهای بینالمللی تست میکنند. استاندارد BS 6364 یکی از معروفترین استانداردها در این زمینه است که رویههای تست عملکرد و نشتی شیر در دماهای پایین (مانند ۱۹۶- درجه سانتیگراد) را مشخص میکند.
۱۶. کاربرد در صنعت گاز طبیعی مایع (LNG)
صنعت LNG، از تولید و حمل و نقل تا ذخیرهسازی، بزرگترین مصرفکننده شیر کرایوژنیک در جهان است. مهندسان در تمام این فرآیندها، از این شیرآلات برای کنترل جریان LNG در دمای ۱۶۲- درجه سانتیگراد استفاده میکنند.
۱۷. کاربرد در واحدهای جداسازی هوا (ASU)
واحدهای جداسازی هوا، هوا را به اجزای تشکیلدهندهاش یعنی نیتروژن، اکسیژن و آرگون در حالت مایع تفکیک میکنند. کارشناسان در این واحدها برای کنترل جریان این گازهای مایع شده از شیرهای کرایوژنیک استفاده میکنند.
۱۸. کاربرد در صنایع هوافضا
مهندسان در سیستمهای سوخترسانی موشکها، از اکسیژن مایع (LOX) و هیدروژن مایع (LH2) به عنوان پیشران استفاده میکنند. طراحان، شیرهای کرایوژنیک بسیار پیشرفته و سبکی را برای کنترل جریان این سوختهای فوق سرد در شرایط سخت پرتاب میسازند.
۱۹. کاربرد در صنایع پزشکی
پزشکان از نیتروژن مایع برای نگهداری نمونههای بیولوژیکی (Cryopreservation) و همچنین در دستگاههای MRI برای خنکسازی آهنرباهای ابررسانا استفاده میکنند. شیرهای کرایوژنیک جریان این مایعات را در این تجهیزات حساس کنترل میکنند.
۲۰. کاربرد در صنایع غذایی
در صنعت غذا، متخصصان از نیتروژن مایع برای انجماد سریع مواد غذایی (Cryogenic Freezing) استفاده میکنند. این روش به حفظ کیفیت و تازگی محصولات کمک میکند. شیرهای برودتی جریان نیتروژن مایع را در این فرآیندها مدیریت مینمایند.
۲۱. کاربرد در تحقیقات علمی
آزمایشگاههای فیزیک برای رسیدن به دماهای نزدیک به صفر مطلق، به هلیوم مایع (۲۶۹- درجه سانتیگراد) نیاز دارند. محققان کنترل جریان این سیال بسیار سرد را تنها با استفاده از شیرهای کرایوژنیک تخصصی امکانپذیر میکنند.
۲۲. چالش انقباض حرارتی
تمام مواد در هنگام سرد شدن منقبض میشوند. طراحان شیر کرایوژنیک باید ضرایب انقباض حرارتی مواد مختلف را به دقت محاسبه کنند تا اطمینان حاصل نمایند که قطعات متحرک شیر پس از سرد شدن دچار گیرپاژ یا نشتی نمیشوند.
۲۳. عایقکاری خطوط و تجهیزات
مهندسان باید تمام خطوط لوله و شیرآلات را به طور کامل با عایقهای مخصوص مانند فوم پلیاورتان یا در خلاء (Vacuum Insulation) عایقکاری کنند. این کار از تبخیر سیال کرایوژنیک و همچنین از یخزدگی و سوختگی سرد جلوگیری میکند.
۲۴. ملاحظات ایمنی
کار با سیالات کرایوژنیک بسیار خطرناک است. اپراتورها باید خطراتی مانند سوختگی سرد، خفگی در اثر جایگزینی هوا با گازهای تبخیر شده و افزایش فشار ناگهانی را به دقت مدیریت کنند.

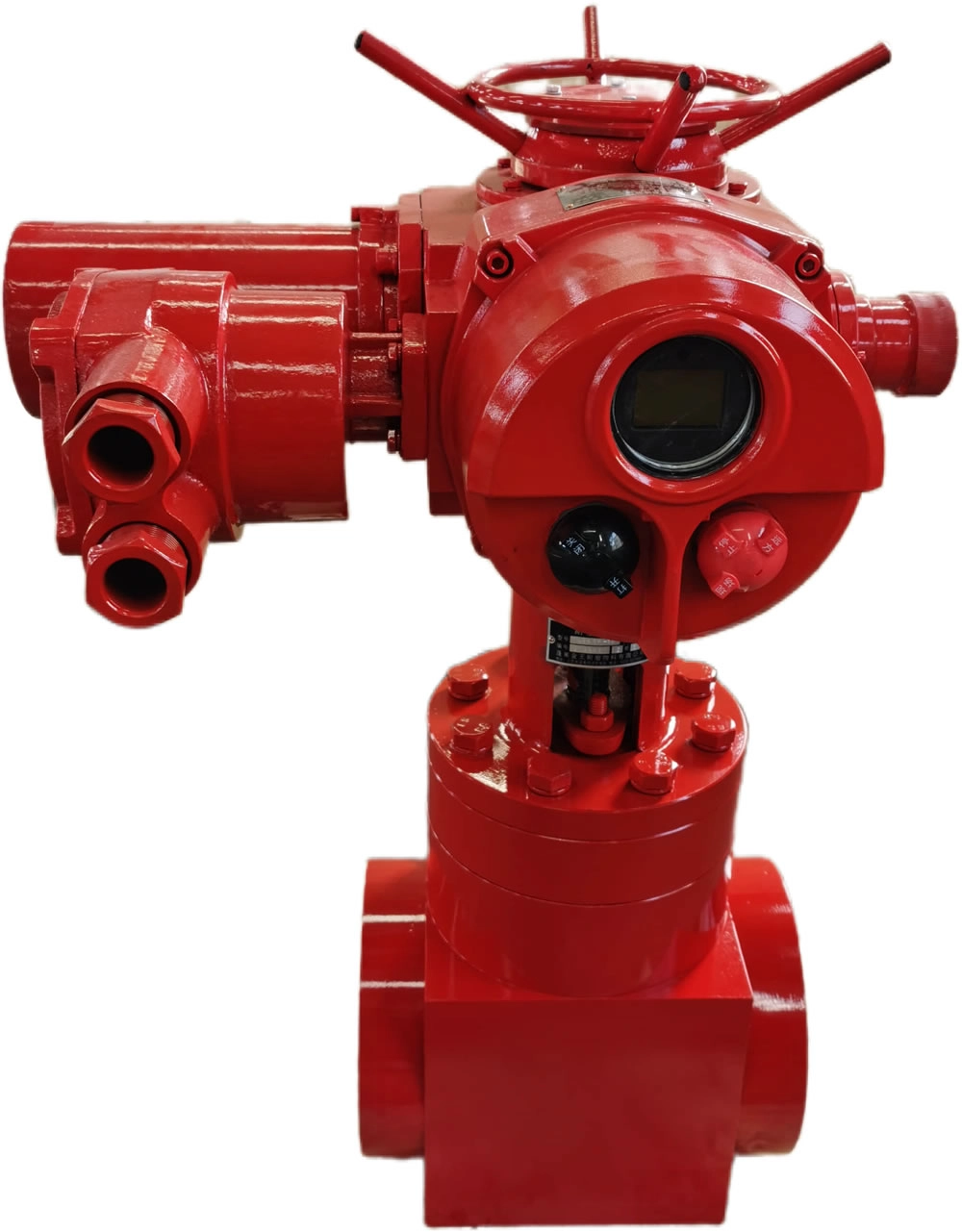

۲۵. عملگرها (Actuators)
اپراتورها میتوانند شیرهای کرایوژنیک را به صورت دستی یا با استفاده از عملگرهای اتوماتیک (پنوماتیک، الکتریکی یا هیدرولیک) کنترل کنند. مهندسان باید عملگر را با در نظر گرفتن گشتاور مورد نیاز برای باز و بست شیر در دمای پایین انتخاب کنند.
۲۶. جهت نصب شیر
نصابها باید بسیاری از شیرهای کرایوژنیک، به ویژه شیرهای گلوب، را به صورت عمودی یا با زاویه مشخصی نصب کنند. این کار از تجمع مایع کرایوژنیک در قسمت کلاهک بلند و سیستم آببندی جلوگیری کرده و عملکرد صحیح شیر را تضمین میکند.
۲۷. آینده شیرآلات کرایوژنیک
با رشد صنایعی مانند هیدروژن مایع به عنوان سوخت پاک و محاسبات کوانتومی، تقاضا برای شیرهای کرایوژنیک با عملکرد بالاتر و قابلیت اطمینان بیشتر در دماهای نزدیک به صفر مطلق، رو به افزایش است.
۲۸. نتیجهگیری: مهندسی دقیق برای شرایط سخت
شیر کرایوژنیک یک قطعه مهندسی شگفتانگیز است که علم مواد، ترمودینامیک و طراحی مکانیکی دقیق را با هم تلفیق میکند. این شیرآلات با طراحی خاص خود، امکان کنترل ایمن و کارآمد سیالات را در سردترین محیطهای صنعتی فراهم کرده و ستون فقرات بسیاری از تکنولوژیهای پیشرفته امروزی هستند.
