الکتروموتور چگونه کار میکند؟ | راهنمای کامل عملکرد موتور الکتریکی
۱. مقدمه: نیروی محرکه نامرئی دنیای مدرن
از کوچکترین اسباببازیها گرفته تا عظیمترین ماشینآلات صنعتی، نیروی چرخشی موتورهای الکتریکی یا الکتروموتورها دنیای ما را به حرکت در میآورد. این اختراع شگفتانگیز انرژی الکتریکی را به انرژی مکانیکی تبدیل میکند و اساس کار بسیاری از وسایل روزمره و صنعتی است. درک نحوه کار الکتروموتور به ما کمک میکند تا اهمیت و پیچیدگی این نیروی محرکه نامرئی را بهتر بفهمیم.
۲. الکتروموتور (Electric Motor) چیست؟
الکتروموتور دستگاهی الکترومکانیکی است که انرژی الکتریکی را به انرژی مکانیکی، معمولاً به صورت چرخش یک شفت، تبدیل میکند. اساس این تبدیل انرژی بر اصول بنیادی الکترومغناطیس، یعنی برهمکنش بین میدانهای مغناطیسی و جریان الکتریکی، استوار است.
۳. اصل بنیادی: تبدیل انرژی
وظیفه اصلی و اساسی هر موتور الکتریکی، تبدیل یک نوع انرژی (الکتریکی) به نوع دیگر (مکانیکی) محسوب میشود. این فرآیند با راندمانهای متفاوتی صورت میپذیرد، اما هدف نهایی همواره ایجاد حرکت یا نیرو است.
۴. قانون اساسی: الکترومغناطیس
پایه علمی نحوه کار الکتروموتور بر پدیده الکترومغناطیس قرار دارد. این قانون فیزیک بیان میکند که وقتی یک هادی حامل جریان الکتریکی در یک میدان مغناطیسی قرار میگیرد، نیرویی به آن وارد میشود. جهت و اندازه نیروی مذکور به جهت جریان، جهت میدان مغناطیسی و شدت آنها بستگی دارد.
۵. نیروی لورنتس (قانون دست چپ فلمینگ)
دانشمندان این نیرو را با استفاده از قانون دست چپ فلمینگ (برای موتورها) توصیف میکنند. اگر انگشت اشاره شما جهت میدان مغناطیسی (از قطب N به S) و انگشت میانی جهت جریان الکتریکی را نشان دهد، انگشت شست جهت نیروی وارد بر هادی را مشخص خواهد کرد. همین نیرو باعث حرکت هادی میشود.
۶. ایجاد گشتاور (Torque)
در یک موتور، مهندسان هادیها را به صورت سیمپیچهایی حول یک محور قرار میدهند. نیروی لورنتس وارد بر این سیمپیچها، یک گشتاور چرخشی حول محور به وجود میآورد. گشتاور حاصل همان نیروی دورانی است که چرخش شفت موتور و انجام کار مکانیکی را موجب میشود.
۷. اجزای اصلی یک الکتروموتور

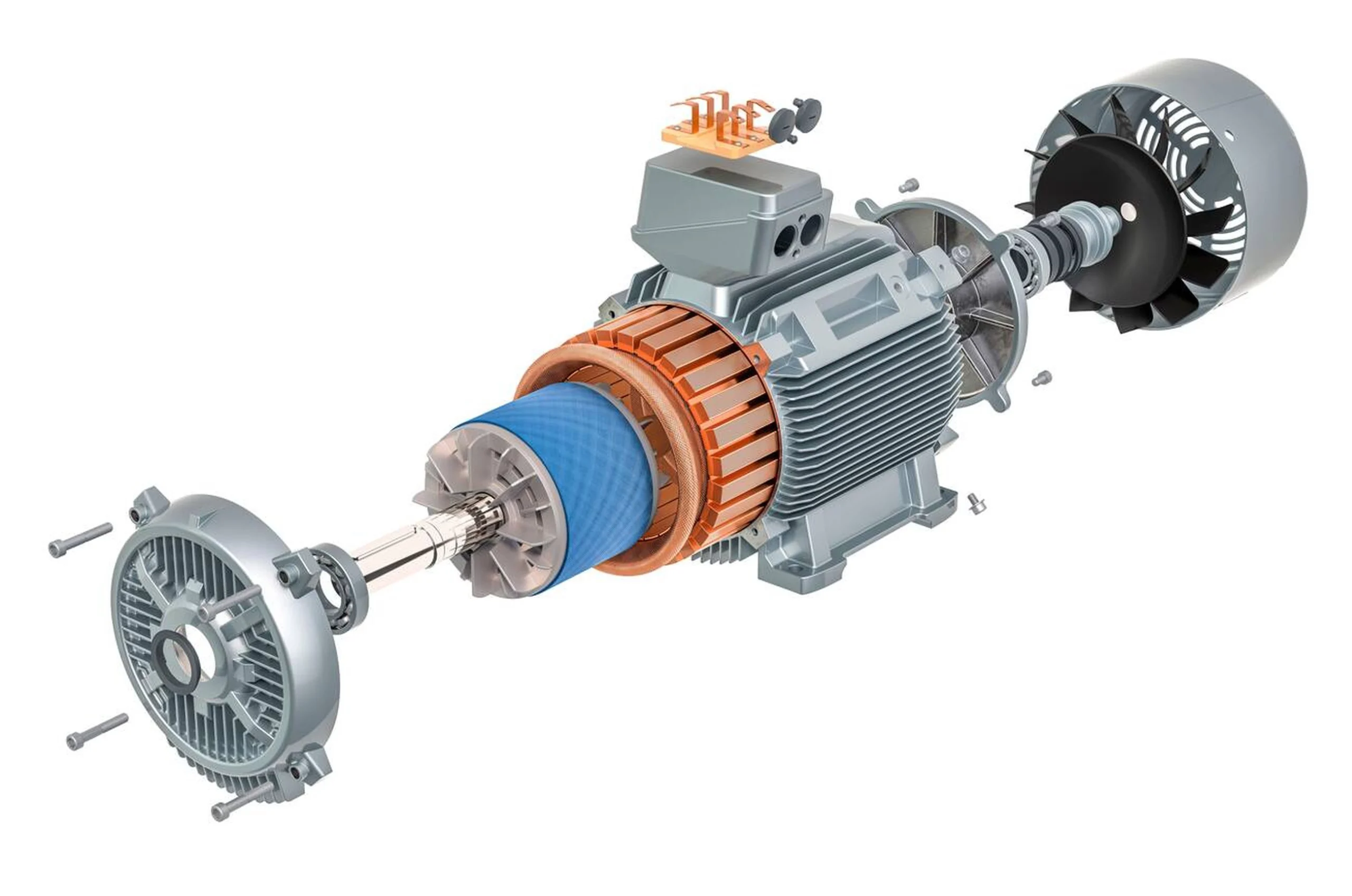

اگرچه طراحی موتورها بسیار متنوع است، اما اکثر آنها اجزای اصلی مشترکی دارند. استاتور (Stator) بخش ثابت موتور است که معمولاً میدان مغناطیسی را ایجاد میکند. روتور (Rotor) بخش متحرک و چرخنده موتور به شمار میرود که گشتاور بر روی آن اعمال میشود. اجزای دیگری مانند کموتاتور یا حلقههای لغزان برای انتقال جریان به روتور (در برخی انواع)، یاتاقانها (Bearings) برای پشتیبانی شفت و کاهش اصطکاک، و پوسته (Enclosure) برای محافظت از قطعات داخلی نیز وجود دارند.
۸. استاتور: ایجاد کننده میدان مغناطیسی ثابت
استاتور بخش ثابت و بیرونی موتور محسوب میشود. در بسیاری از موتورها (به ویژه DC و سنکرون)، این بخش شامل آهنرباهای دائمی یا سیمپیچهایی است که عبور جریان از آنها یک میدان مغناطیسی قوی و پایدار ایجاد میکند. سیمپیچهای استاتور در موتورهای القایی AC، یک میدان مغناطیسی چرخان تولید مینمایند.
۹. روتور: قلب چرخان موتور
روتور قسمت متحرک موتور است که روی شفت سوار شده و درون میدان مغناطیسی استاتور میچرخد. این بخش نیز معمولاً شامل سیمپیچهایی (در موتور DC) یا میلههای رسانا (در موتور القایی) است. جریان الکتریکی از این سیمپیچها عبور کرده یا در میلهها القا میشود تا نیروی لورنتس و گشتاور ایجاد گردد.
۱۰. کموتاتور و جاروبکها (در موتور DC)
در موتورهای DC ساده، برای تداوم گشتاور در یک جهت، جهت جریان در سیمپیچهای روتور باید در هر نیم دور چرخش معکوس شود. این وظیفه بر عهده یک سوئیچ مکانیکی چرخشی به نام کموتاتور (Commutator) و قطعات ثابت به نام جاروبک (Brush) است. جاروبکها جریان را از منبع به کموتاتور انتقال میدهند.
۱۱. نحوه کار موتور DC ساده
فرآیند کار به این صورت است: ابتدا جریان از طریق جاروبکها و کموتاتور وارد سیمپیچ روتور میشود. سپس، برهمکنش این جریان با میدان مغناطیسی استاتور، نیرویی به سیمپیچ وارد کرده و گشتاور ایجاد میکند. در نتیجه، روتور شروع به چرخش مینماید. پس از نیم دور، کموتاتور جهت جریان در سیمپیچ را معکوس میکند. نهایتاً، نیروی حاصل همچنان در همان جهت قبلی به روتور وارد شده و چرخش ادامه مییابد.
۱۲. معایب موتور DC جاروبکدار
وجود کموتاتور و جاروبکها معایبی مانند ایجاد اصطکاک، سایش، جرقه و نیاز به نگهداری منظم را به همراه دارد. این قطعات عمر مفید موتور را محدود کرده و برای برخی کاربردها ایدهآل نیستند.
۱۳. موتورهای DC بدون جاروبک (Brushless DC - BLDC)
برای غلبه بر معایب موتورهای جاروبکدار، مهندسان موتورهای BLDC را توسعه دادهاند. در این موتورها، آهنرباها روی روتور قرار دارند و سیمپیچها در استاتور هستند. یک کنترلر الکترونیکی هوشمند وظیفه کموتاسیون (تغییر جهت جریان در سیمپیچهای استاتور) را بر اساس موقعیت روتور انجام میدهد. موتورهای مذکور راندمان و عمر بالاتری دارند.
۱۴. موتورهای AC: استفاده از جریان متناوب
موتورهای AC از جریان الکتریکی متناوب (Alternating Current) بهره میبرند که جهت آن به طور مداوم تغییر میکند. این نوع موتور به دلیل سادگی، استحکام و عدم نیاز به جاروبک (در نوع القایی)، رایجترین نوع موتور در صنعت به حساب میآید.
۱۵. میدان مغناطیسی چرخان (Rotating Magnetic Field)
کلید نحوه کار الکتروموتور AC القایی، ایجاد یک میدان مغناطیسی چرخان در استاتور است. با اعمال جریان AC سهفاز به سیمپیچهای استاتور که با اختلاف زاویه ۱۲۰ درجه قرار گرفتهاند، یک میدان مغناطیسی ایجاد میشود. این میدان با فرکانس جریان AC در داخل استاتور میچرخد.
۱۶. موتور القایی (Induction Motor): اسب کاری صنعت
موتور القایی یا آسنکرون، پرکاربردترین نوع موتور AC محسوب میشود. روتور این موتور (معمولاً از نوع قفس سنجابی) هیچ اتصال الکتریکی مستقیمی با منبع تغذیه ندارد. میدان مغناطیسی چرخان استاتور، جریانی را در میلههای رسانای روتور القا میکند، مشابه عملکرد ترانسفورماتور.
۱۷. عملکرد موتور القایی
فرآیند عملکرد به این شکل است: ابتدا میدان مغناطیسی چرخان استاتور، میلههای روتور را قطع میکند. سپس طبق قانون القای فارادی، ولتاژ و در ادامه جریانی در میلههای روتور القا میشود. در مرحله بعد، برهمکنش این جریان القایی با میدان مغناطیسی چرخان استاتور، نیروی لورنتس و گشتاور ایجاد میکند. نهایتاً، روتور شروع به چرخش در همان جهت میدان استاتور میکند، اما با سرعتی کمی کمتر که به آن لغزش میگویند.
۱۸. روتور قفس سنجابی (Squirrel Cage Rotor)
رایجترین نوع روتور در موتورهای القایی، مدل قفس سنجابی است. این روتور از میلههای رسانای ضخیمی (معمولاً آلومینیومی یا مسی) تشکیل شده است. میلهها در دو انتها توسط حلقههایی به هم اتصال کوتاه شدهاند و شکلی شبیه به قفس سنجاب ایجاد میکنند. ساختار مذکور بسیار ساده، مقاوم و ارزان است.
۱۹. موتور سنکرون (Synchronous Motor)
در موتور سنکرون، سرعت چرخش روتور دقیقاً با سرعت چرخش میدان مغناطیسی استاتور برابر (سنکرون) است. روتور این موتورها معمولاً یک آهنربای دائمی یا یک سیمپیچ است که با جریان DC تغذیه میشود. این موتورها برای کاربردهایی که به سرعت ثابت و دقیق نیاز دارند، مورد استفاده قرار میگیرند.
۲۰. عملکرد موتور سنکرون
روند کار به این صورت است: ابتدا میدان مغناطیسی چرخان در استاتور ایجاد میشود (مانند موتور القایی). سپس، میدان مغناطیسی روتور (ناشی از آهنربا یا جریان DC) با میدان استاتور قفل مغناطیسی میشود. در نهایت، روتور دقیقاً با همان سرعت میدان استاتور شروع به چرخش میکند.
۲۱. انواع دیگر موتورها
علاوه بر موتورهای DC و AC رایج، انواع دیگری نیز وجود دارند. موتور پلهای (Stepper Motor) برای حرکتهای زاویهای دقیق و گسسته استفاده میشود. سروو موتور (Servo Motor) کنترل دقیق موقعیت، سرعت و گشتاور را فراهم میکند. موتور یونیورسال (Universal Motor) نیز میتواند هم با برق AC و هم DC کار کند (مانند موتور جاروبرقی).
۲۲. پارامترهای کلیدی: سرعت (Speed)
سرعت چرخش شفت موتور معمولاً با واحد دور بر دقیقه (RPM) بیان میشود. سرعت موتورهای AC به فرکانس برق و تعداد قطبهای مغناطیسی استاتور بستگی دارد. کاربران میتوانند سرعت موتورهای DC را با تغییر ولتاژ یا جریان تنظیم کنند.
۲۳. پارامترهای کلیدی: گشتاور (Torque)
گشتاور، نیروی چرخشی تولید شده توسط موتور است و واحد آن نیوتنمتر (N.m) است. گشتاور راهاندازی (Starting Torque) و گشتاور نامی (Rated Torque) از پارامترهای مهم در انتخاب یک موتور به شمار میروند.
۲۴. راندمان (Efficiency) و ضریب توان (Power Factor)
راندمان نشان میدهد که چه درصدی از انرژی الکتریکی ورودی به انرژی مکانیکی مفید تبدیل میشود. ضریب توان (در موتورهای AC) نسبت توان واقعی به توان ظاهری مصرفی موتور را مشخص میکند. مقادیر بالاتر برای هر دو پارامتر نشاندهنده عملکرد بهتر موتور است.
۲۵. کنترل سرعت و جهت: درایوها (VFD)
برای کنترل دقیق سرعت و جهت چرخش موتورهای AC (به ویژه القایی)، مهندسان از دستگاههای الکترونیکی به نام درایو فرکانس متغیر (VFD) یا اینورتر استفاده میکنند. VFD با تغییر فرکانس و ولتاژ برق ورودی، سرعت موتور را به نرمی و با دقت بالا تنظیم مینماید.

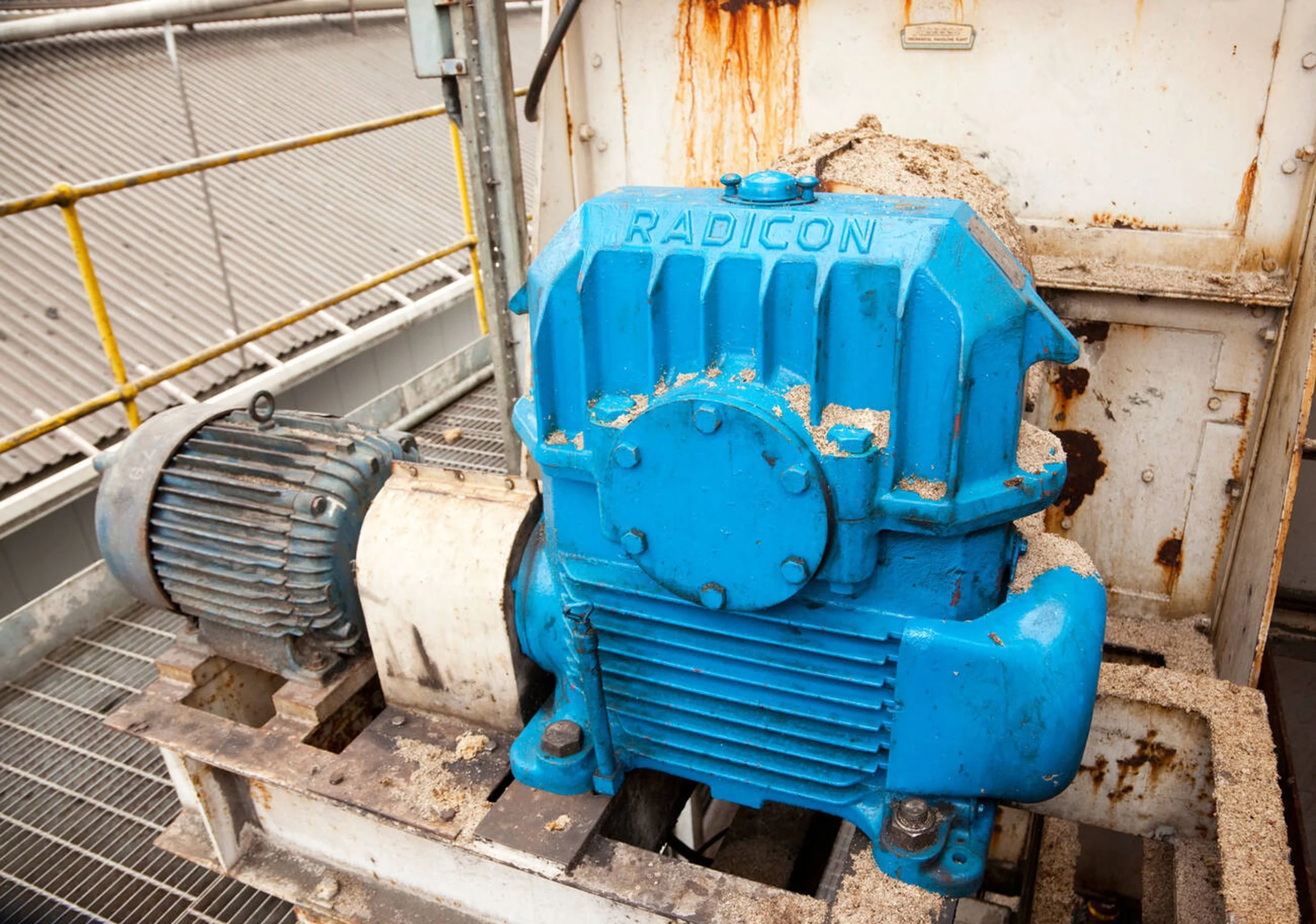

۲۶. کاربردهای گسترده الکتروموتورها
تقریباً هیچ وسیله متحرکی در دنیای مدرن بدون الکتروموتور قابل تصور نیست. از فنها، پمپها، کمپرسورها، نوار نقالهها و ماشینابزارها در صنعت گرفته تا لوازم خانگی مانند ماشین لباسشویی، یخچال، جاروبرقی و حتی ساعتهای الکتریکی، همگی به این دستگاه وابسته هستند.
۲۷. نگهداری و تعمیرات
مانند هر ماشین دیگری، الکتروموتورها نیز به نگهداری نیاز دارند. این موارد شامل بازرسی منظم یاتاقانها، اطمینان از تهویه مناسب برای جلوگیری از داغ شدن بیش از حد، و بررسی اتصالات الکتریکی است. در موتورهای DC جاروبکدار، تعویض دورهای جاروبکها نیز اهمیت دارد.
۲۸. نتیجهگیری: نیروی همه جا حاضر
نحوه کار الکتروموتور بر اساس یک اصل علمی زیبا و قدرتمند یعنی الکترومغناطیس استوار است. این دستگاههای به ظاهر ساده، با تبدیل انرژی الکتریکی به حرکت، نقشی اساسی و انکارناپذیر در تمام جنبههای زندگی ما ایفا میکنند. آنها ستون فقرات صنعت و فناوری مدرن به شمار میروند.
