بویلر چیست و چگونه کار میکند؟ | راهنمای کامل دیگ بخار و آب گرم
۱. مقدمه: قلب تپنده سیستمهای گرمایشی
از گرم کردن خانههایمان در زمستان گرفته تا تأمین انرژی لازم برای فرآیندهای عظیم صنعتی، انتقال حرارت نقشی حیاتی در زندگی مدرن ایفا میکند. بویلر یا دیگ بخار/آب گرم، دستگاهی بنیادی است که این وظیفه خطیر را با تبدیل انرژی سوخت یا الکتریسیته به آب گرم یا بخار پرفشار، به انجام میرساند.
۲. بویلر (Boiler) چیست؟
بویلر چیست؟ به زبان ساده، بویلر یک مخزن تحت فشار بسته است که در آن، آب با استفاده از یک منبع حرارتی (مانند احتراق سوخت یا المنت الکتریکی) گرم میشود. این دستگاه آب را به صورت مایع داغ یا بخار برای استفاده در سیستمهای گرمایشی، فرآیندهای صنعتی یا تولید برق، آماده میکند.
۳. اصل کارکرد بنیادی بویلر
فارغ از نوع و اندازه، تمام بویلرها بر یک اصل ساده استوارند: انتقال انرژی حرارتی به آب. منبع حرارتی (مانند شعله مشعل) انرژی خود را به یک مبدل حرارتی منتقل میکند. آب با عبور از کنار یا داخل این مبدل، گرما را جذب کرده و دمای آن افزایش مییابد.

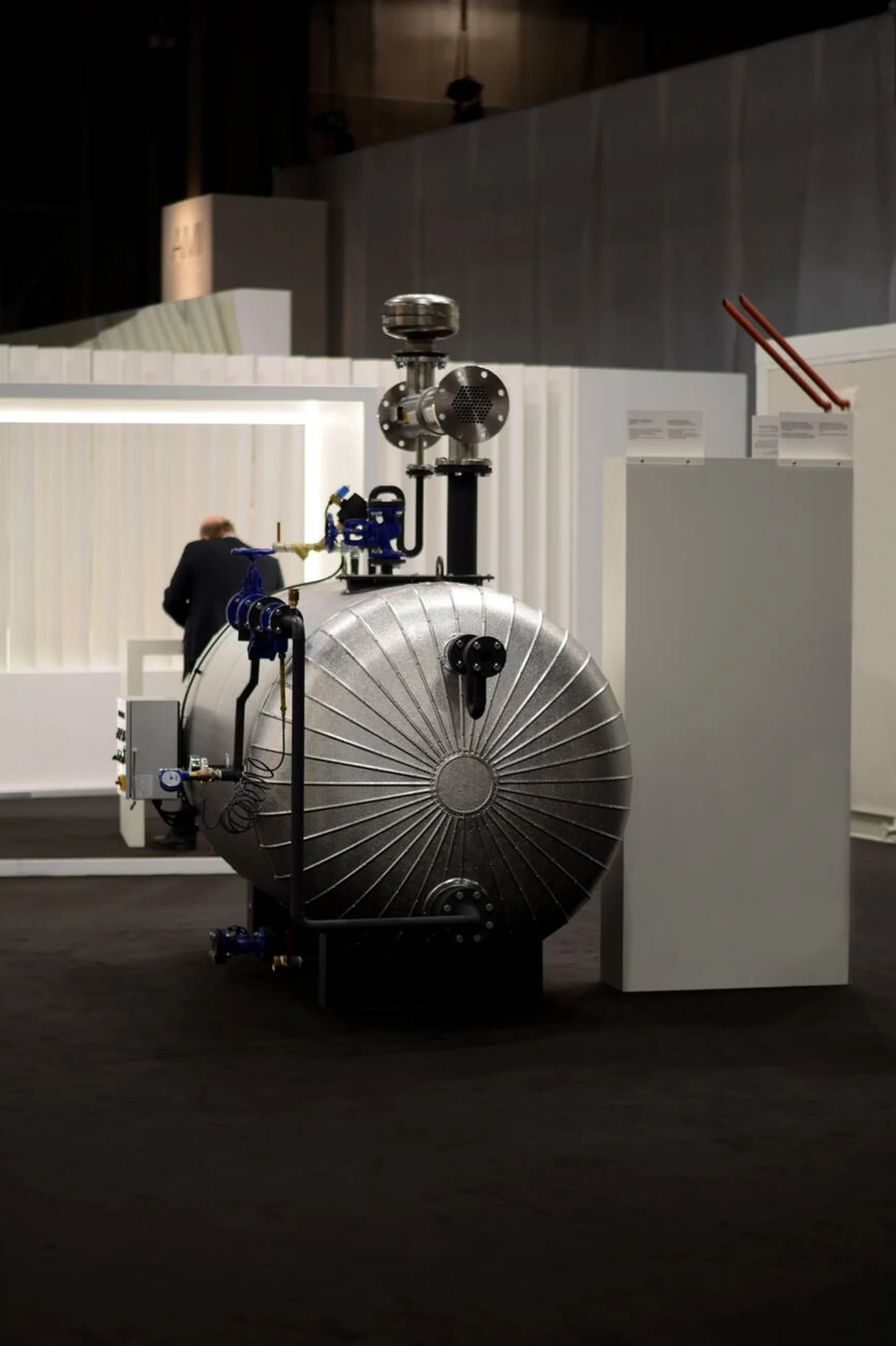

۴. اجزای اصلی یک بویلر
یک بویلر معمولی از چندین جزء کلیدی تشکیل شده است:
مشعل (Burner) / المنت (Element): منبع تولید حرارت.
محفظه احتراق (Combustion Chamber): فضایی که سوخت در آن میسوزد (در بویلرهای سوختی).
مبدل حرارتی (Heat Exchanger): سطوحی که حرارت را از منبع به آب منتقل میکنند.
مخزن یا لولهها: محفظهای که آب در آن جریان دارد.
کنترلرها (Controls): برای تنظیم دما، فشار و عملکرد مشعل.
تجهیزات ایمنی: مانند شیر اطمینان و سنسورها.
دودکش (Flue/Stack): برای خروج گازهای حاصل از احتراق.
۵. منبع حرارتی: انرژی از کجا میآید؟
بویلرها میتوانند از منابع انرژی مختلفی استفاده کنند. رایجترین آنها گاز طبیعی است. گازوئیل (نفت کوره)، الکتریسیته (با استفاده از المنتهای مقاومتی) و زیستتوده (Biomass) (مانند چوب یا پسماندهای کشاورزی) نیز از دیگر منابع تأمین انرژی برای بویلرها هستند.

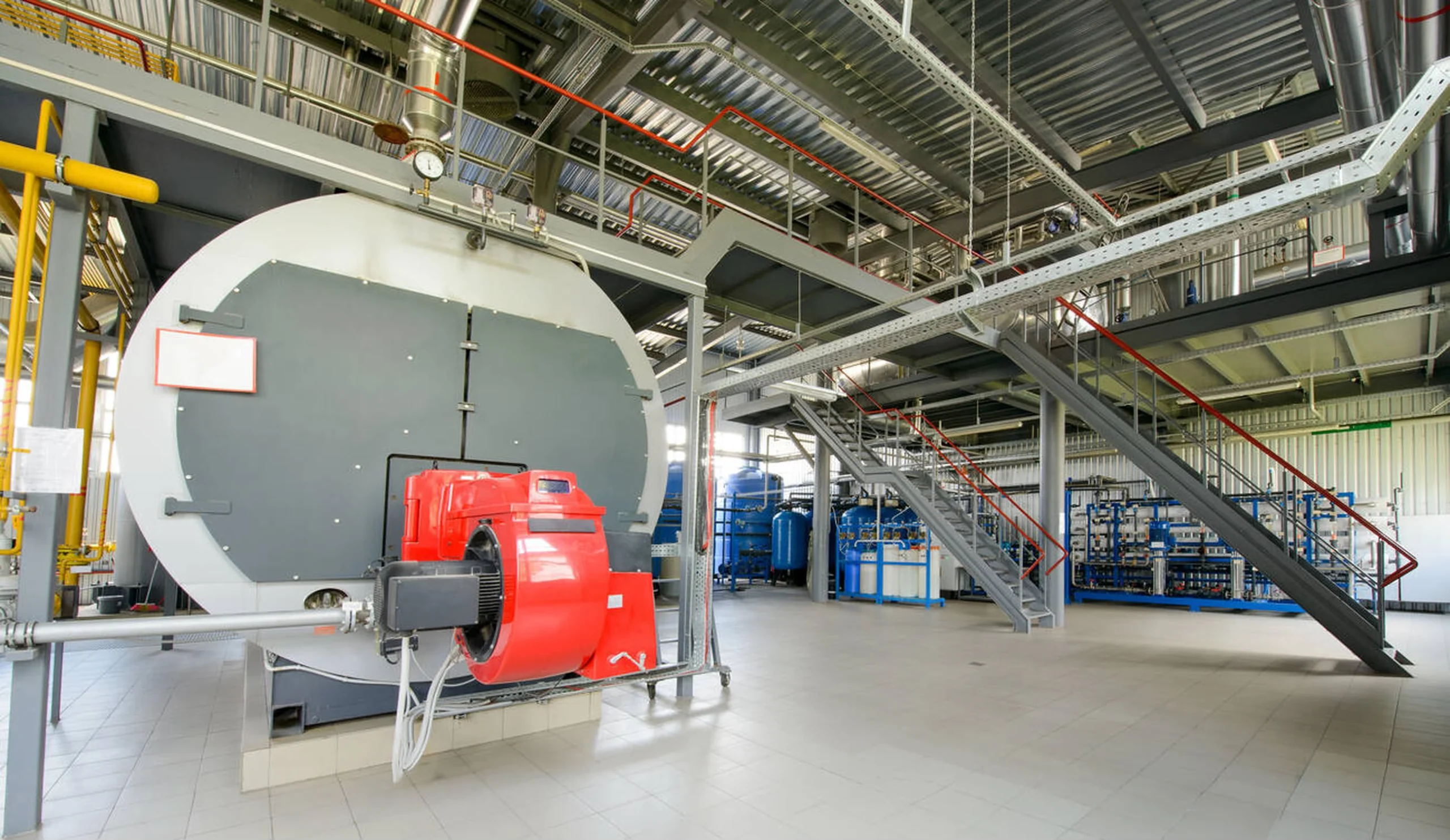

۶. فرآیند احتراق (در بویلرهای سوختی)
در بویلرهای گازسوز یا گازوئیلسوز، مشعل وظیفه ترکیب سوخت با مقدار دقیقی از هوا و سپس محترق کردن این مخلوط را در محفظه احتراق بر عهده دارد. یک احتراق کامل و بهینه، حداکثر انرژی را از سوخت استخراج کرده و کمترین میزان آلایندگی را تولید میکند.

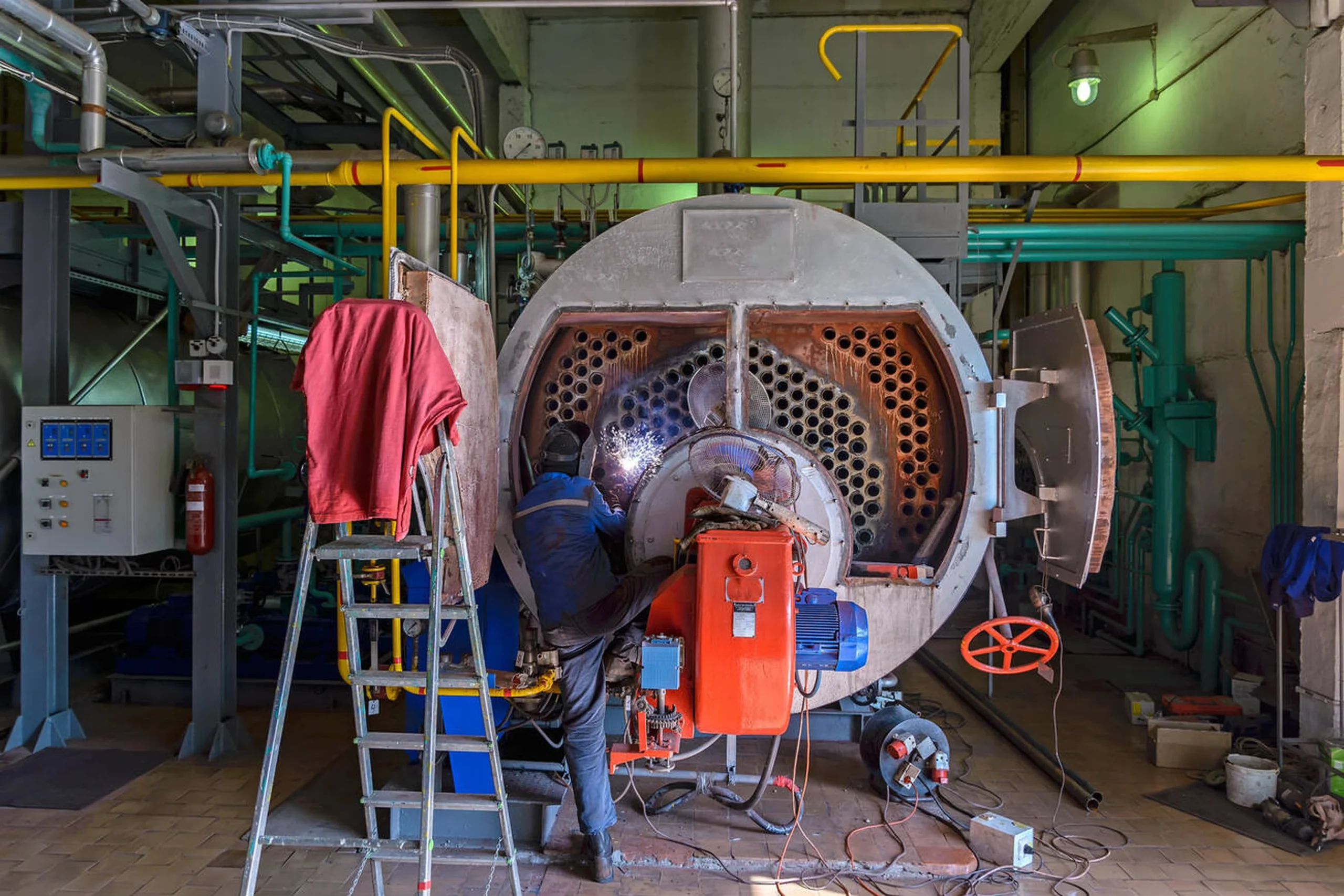

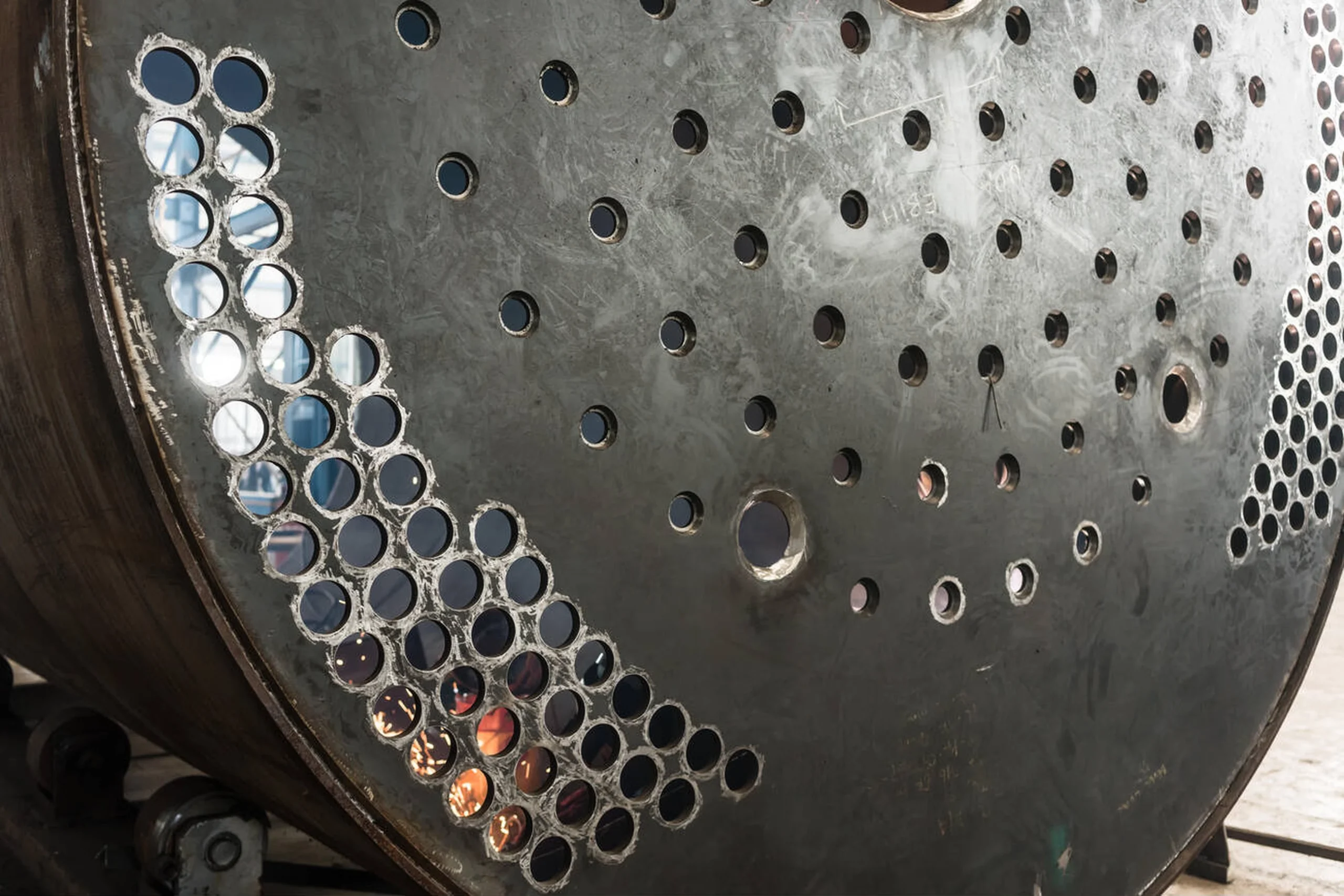

۷. مبدل حرارتی: قلب تبادل انرژی
مبدل حرارتی، حیاتیترین بخش بویلر است. طراحی آن به گونهای است که حداکثر سطح تماس ممکن را بین گازهای داغ حاصل از احتراق (یا المنت داغ) و آب ایجاد کند تا انتقال حرارت به صورت بهینه انجام شود. این مبدلها معمولاً از لولهها یا صفحات فلزی مقاوم در برابر حرارت ساخته میشوند.

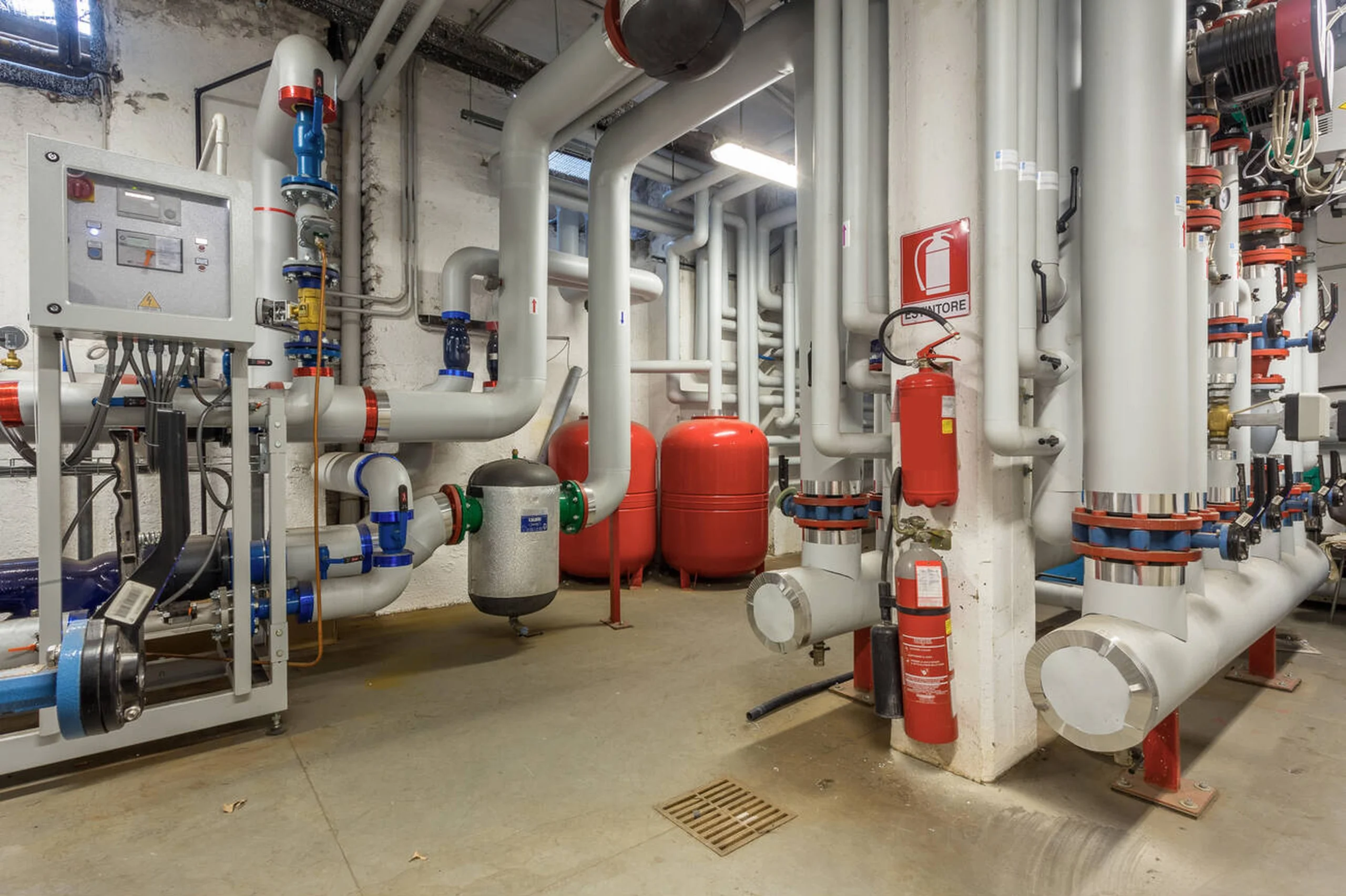

۸. گردش آب: حرکت سیال در سیستم
آب باید به طور مداوم در بویلر و سیستم گرمایشی به گردش درآید. در سیستمهای قدیمیتر، این گردش به صورت طبیعی و بر اساس اختلاف چگالی آب گرم و سرد (ترموسیفون) انجام میشد. اما در سیستمهای مدرن، از پمپهای سیرکولاتور برای گردش اجباری و کارآمدتر آب استفاده میکنند.
۹. تولید بخار (در دیگهای بخار)

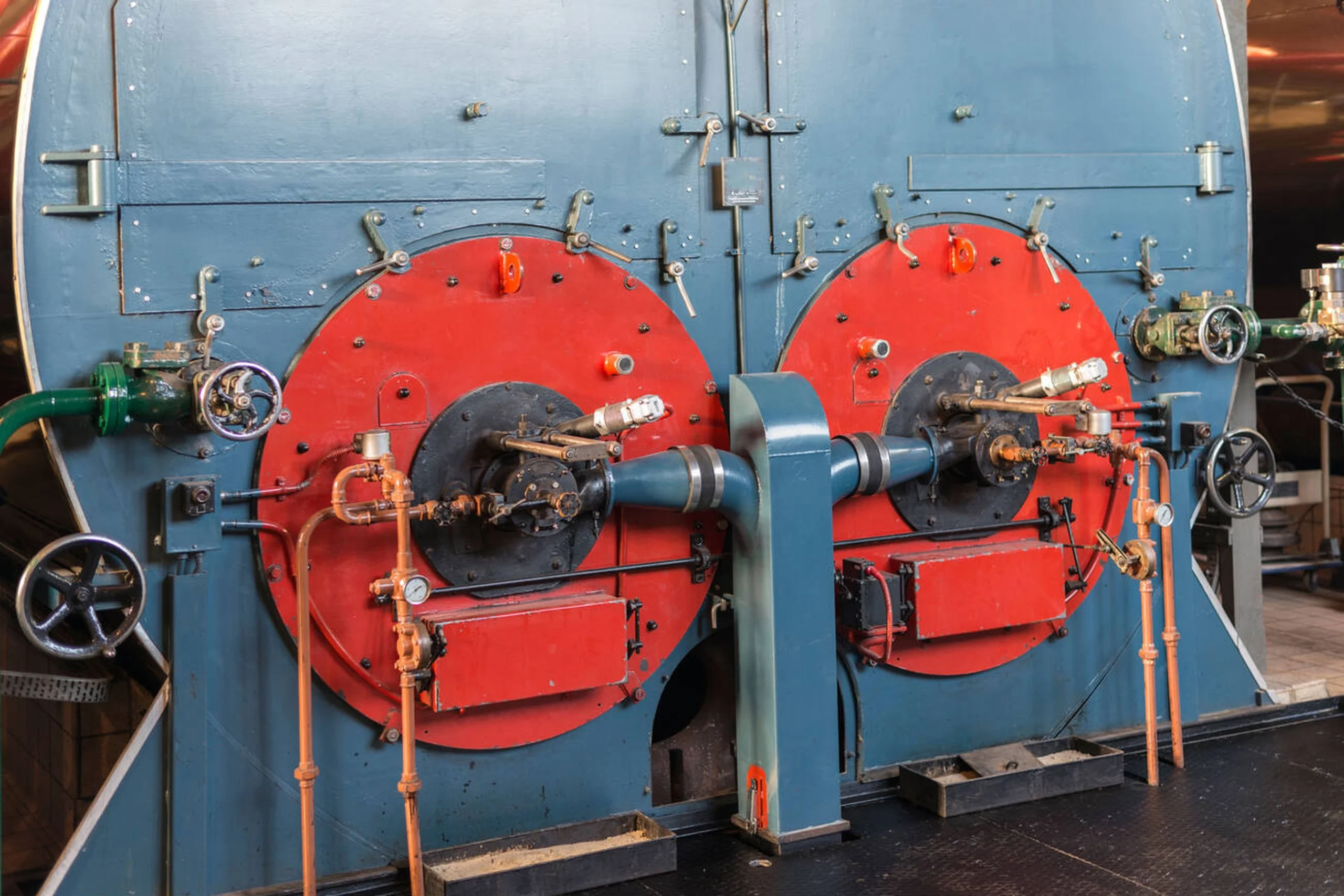

اگر هدف تولید بخار باشد، بویلر آب را تا رسیدن به نقطه جوش در فشار کاری سیستم، گرم میکند. بخار تولید شده در قسمتی به نام "درام بخار" (Steam Drum) جمعآوری شده و سپس به سمت مصرفکنندهها هدایت میشود.

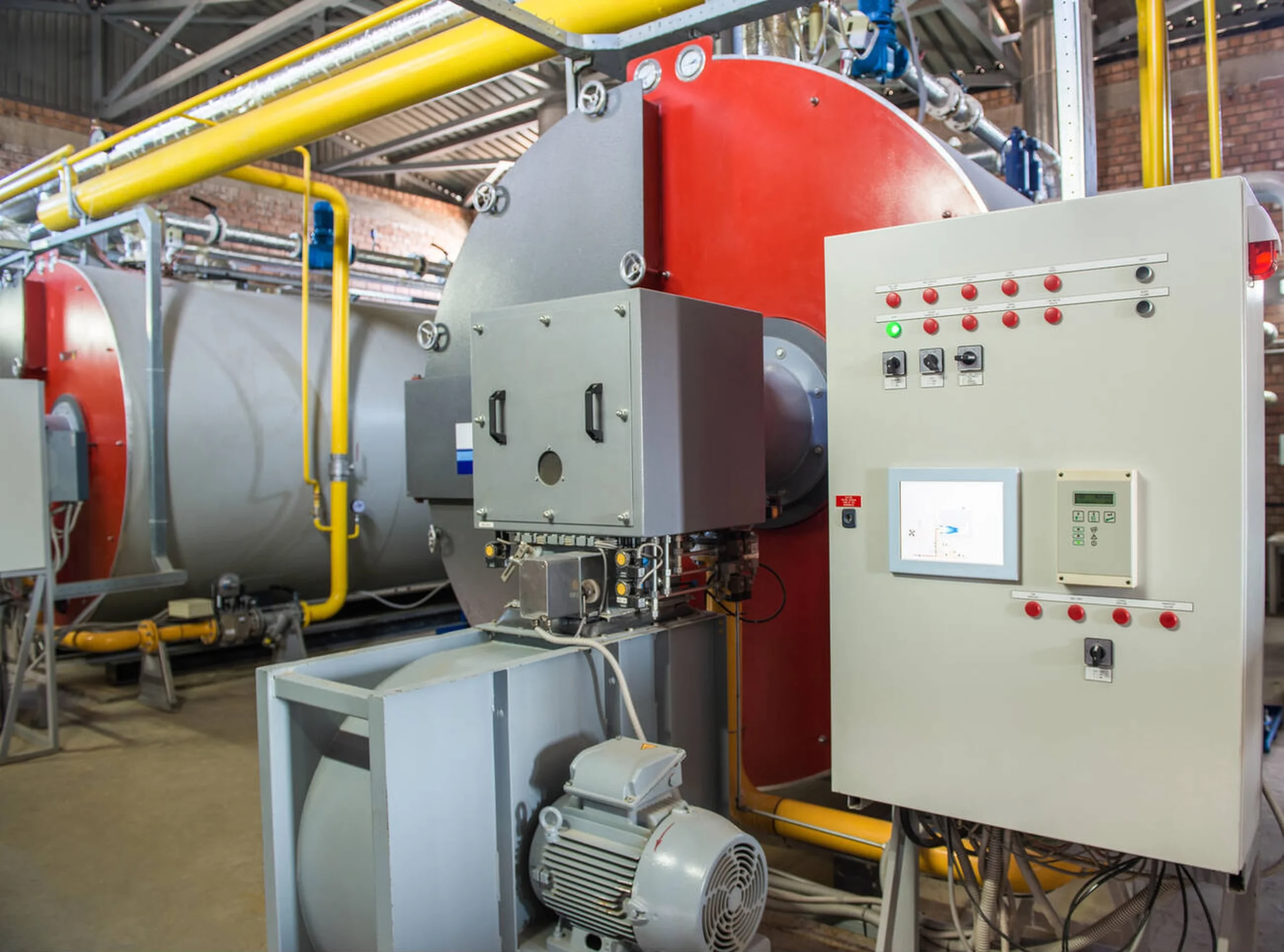

۱۰. تولید آب گرم (در دیگهای آب گرم)
در بویلرهای آب گرم، هدف فقط افزایش دمای آب بدون رسیدن به نقطه جوش است. آب گرم تولید شده سپس توسط پمپها به رادیاتورها، فنکوئلها یا مبدلهای حرارتی دیگر برای گرمایش فضا یا آب مصرفی، ارسال میشود. این نوع بویلر رایجترین گزینه برای گرمایش ساختمانهاست.
۱۱. انواع بویلر بر اساس سیال عامل
اصلیترین دستهبندی بویلرها بر اساس نوع خروجی آنهاست: دیگ بخار (Steam Boiler) که بخار تولید میکند و دیگ آب گرم (Hot Water Boiler) که آب را بدون جوشاندن، داغ میکند.
۱۲. انواع بویلر بر اساس طراحی مبدل حرارتی
یک دستهبندی مهم دیگر بر اساس نحوه قرارگیری آب و گازهای داغ نسبت به هم در مبدل حرارتی است: بویلرهای فایرتیوب (Fire-tube) و بویلرهای واترتوب (Water-tube).

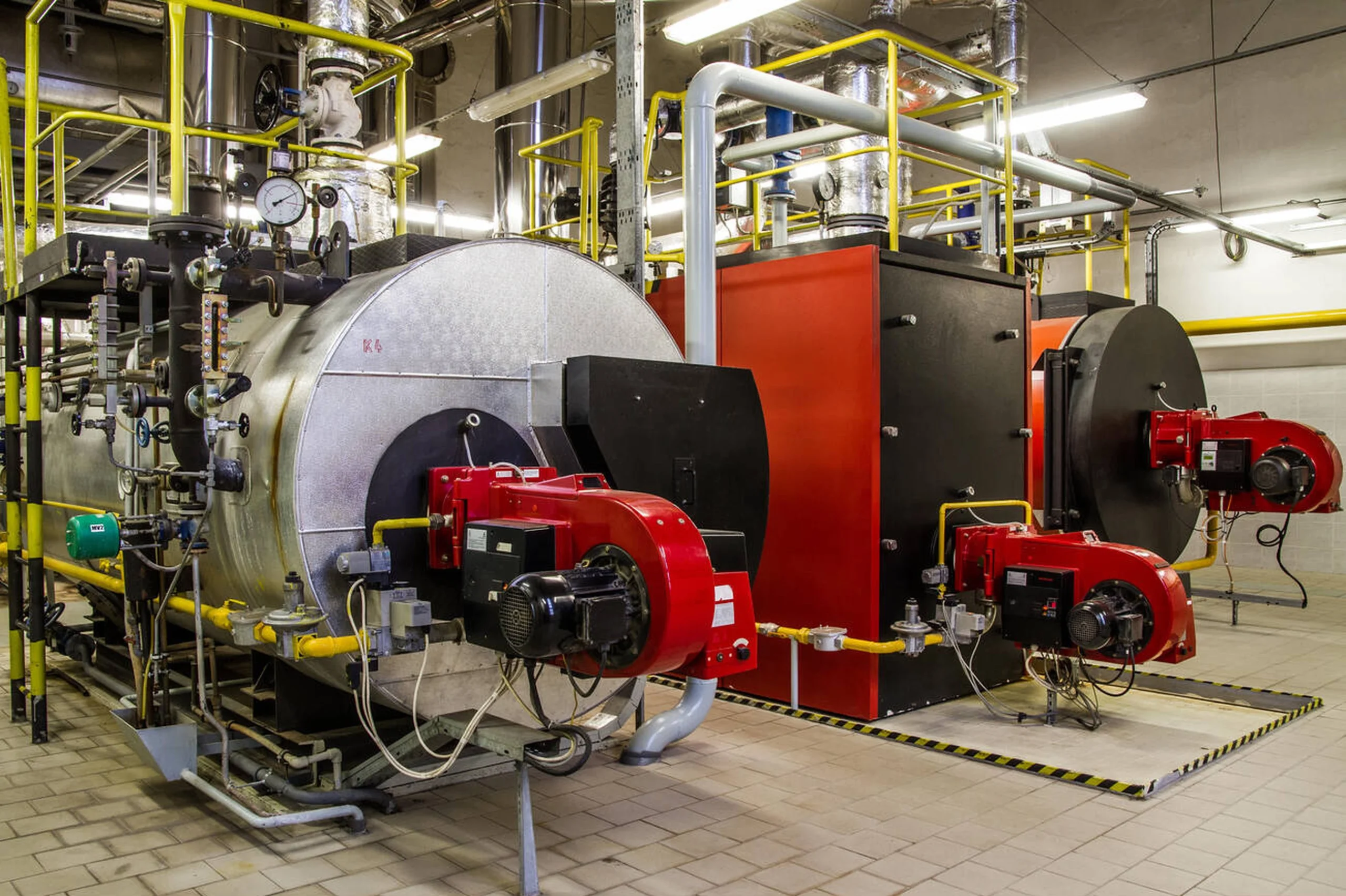

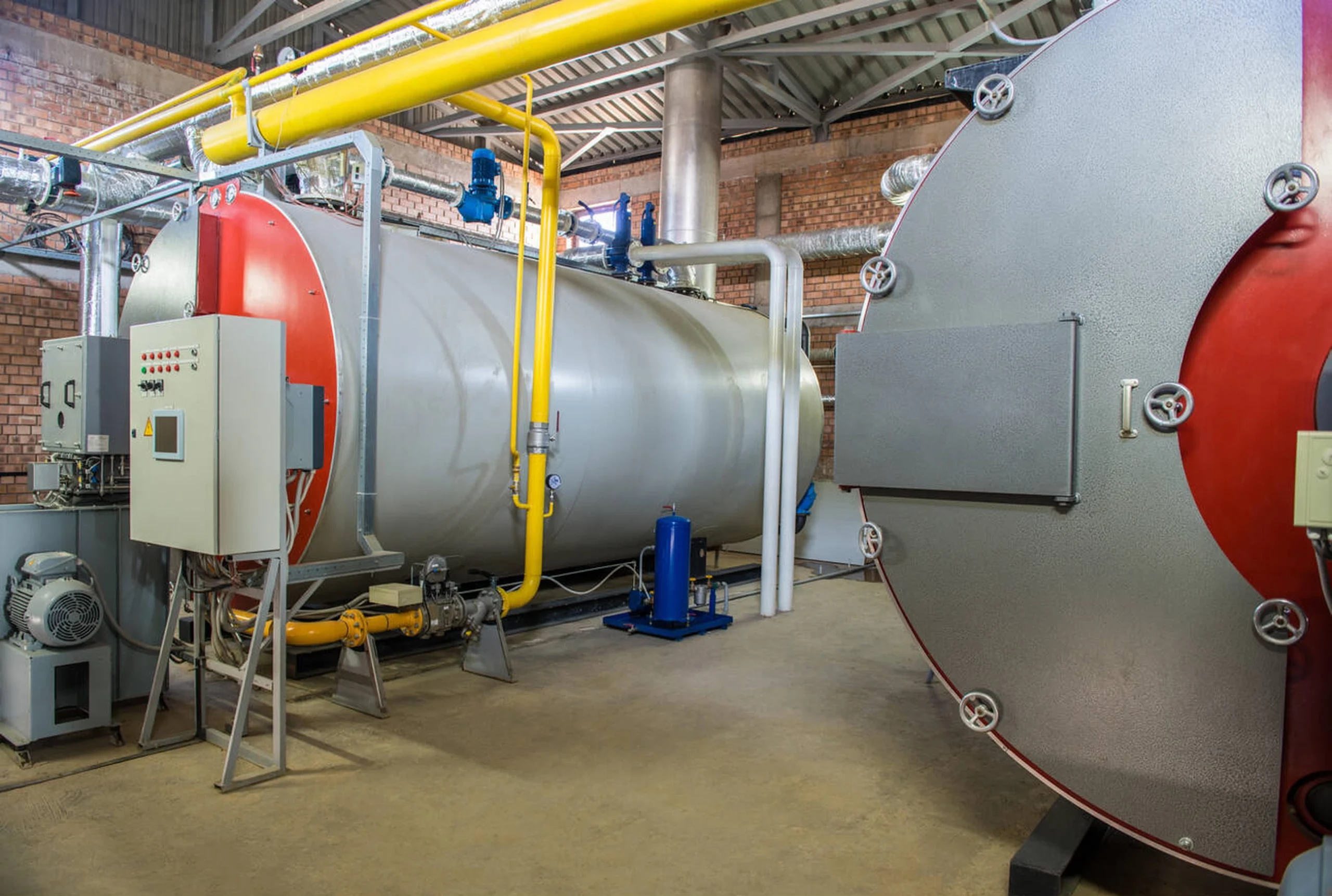

۱۳. بویلرهای فایرتیوب (لوله-آتشی)
در این نوع که طراحی سادهتر و رایجتری برای ظرفیتهای پایین تا متوسط است، گازهای داغ حاصل از احتراق از داخل لولههایی عبور میکنند که این لولهها توسط آب احاطه شدهاند. حرارت از طریق دیواره لولهها به آب منتقل میشود.
۱۴. بویلرهای واترتوب (لوله-آبی)
در بویلرهای واترتوب که معمولاً برای ظرفیتها و فشارهای بسیار بالا (مانند نیروگاهها) استفاده میشوند، آب در داخل لولهها جریان دارد و گازهای داغ حاصل از احتراق، این لولهها را از بیرون احاطه میکنند. این طراحی امکان دستیابی به فشارها و دماهای بسیار بالاتر را فراهم میکند.

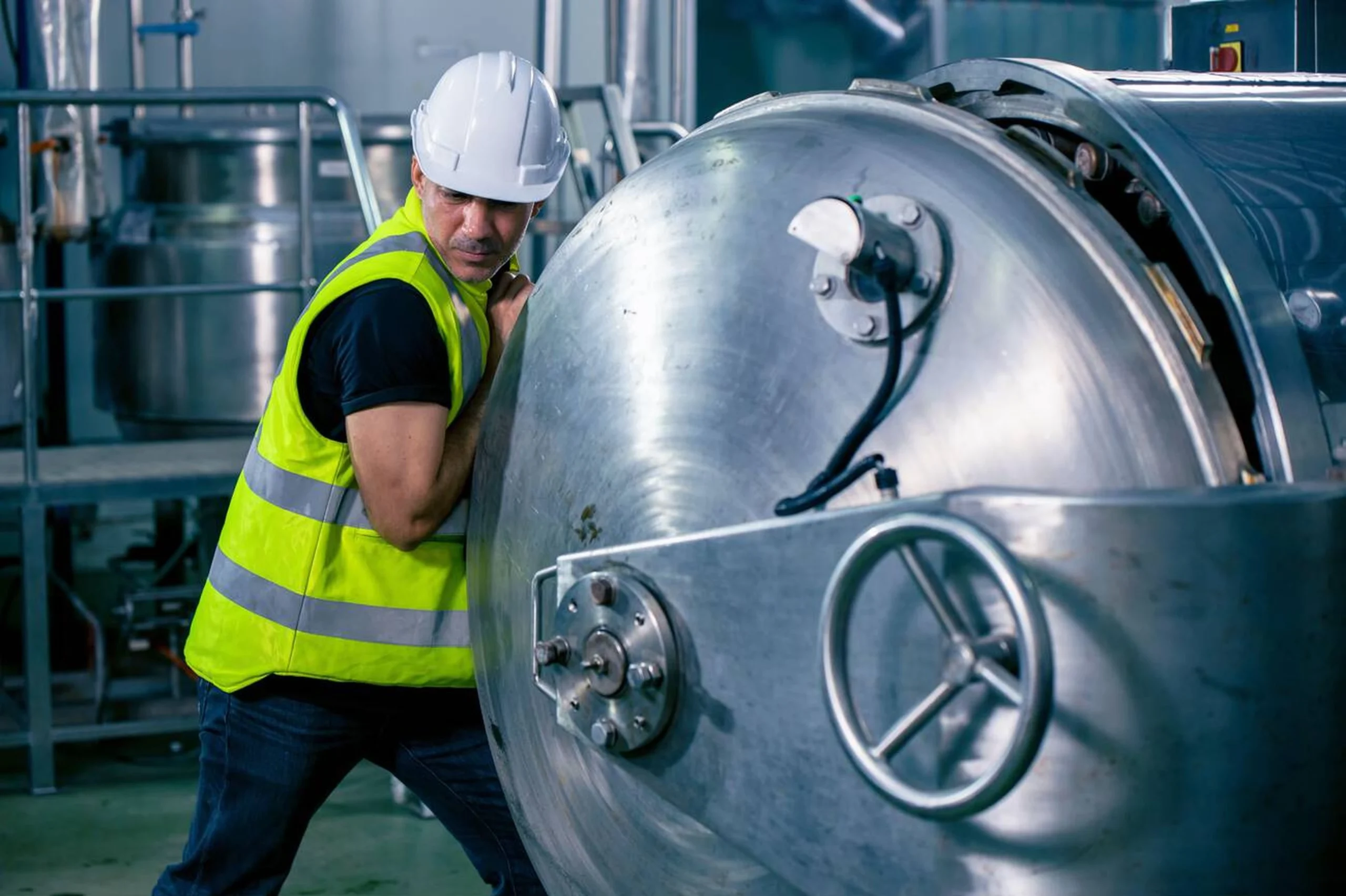

۱۵. بویلرهای چگالشی (Condensing Boilers)
بویلرهای چگالشی، نسل جدید و بسیار کارآمد بویلرها هستند. آنها با داشتن یک مبدل حرارتی اضافی، گرمای نهان موجود در بخار آب حاصل از احتراق را نیز بازیافت میکنند. این کار با سرد کردن گازهای خروجی تا زیر نقطه شبنم و چگالش بخار آب انجام میشود و راندمان بویلر را به بیش از ۹۰٪ میرساند.
۱۶. بویلرهای غیرچگالشی (Non-Condensing)
اینها بویلرهای سنتی هستند که اجازه نمیدهند دمای گازهای خروجی به حدی پایین بیاید که بخار آب موجود در آن چگالیده شود. این کار از خوردگی مبدل حرارتی توسط مایع اسیدی حاصل از چگالش جلوگیری میکند، اما بخشی از انرژی به صورت گرمای نهان هدر میرود و راندمان آنها معمولاً حدود ۸۰٪ است.
۱۷. کنترل فشار و دما
بویلرها مجهز به سیستمهای کنترلی هستند که دما و فشار را در محدوده تنظیم شده نگه میدارند. آکوستات (Aquastat) دمای آب را کنترل میکند و پرشر کنترل (Pressure Control) فشار بخار را تنظیم مینماید. این کنترلرها با خاموش و روشن کردن مشعل، عملکرد بویلر را مدیریت میکنند.
۱۸. مکانیزمهای ایمنی حیاتی

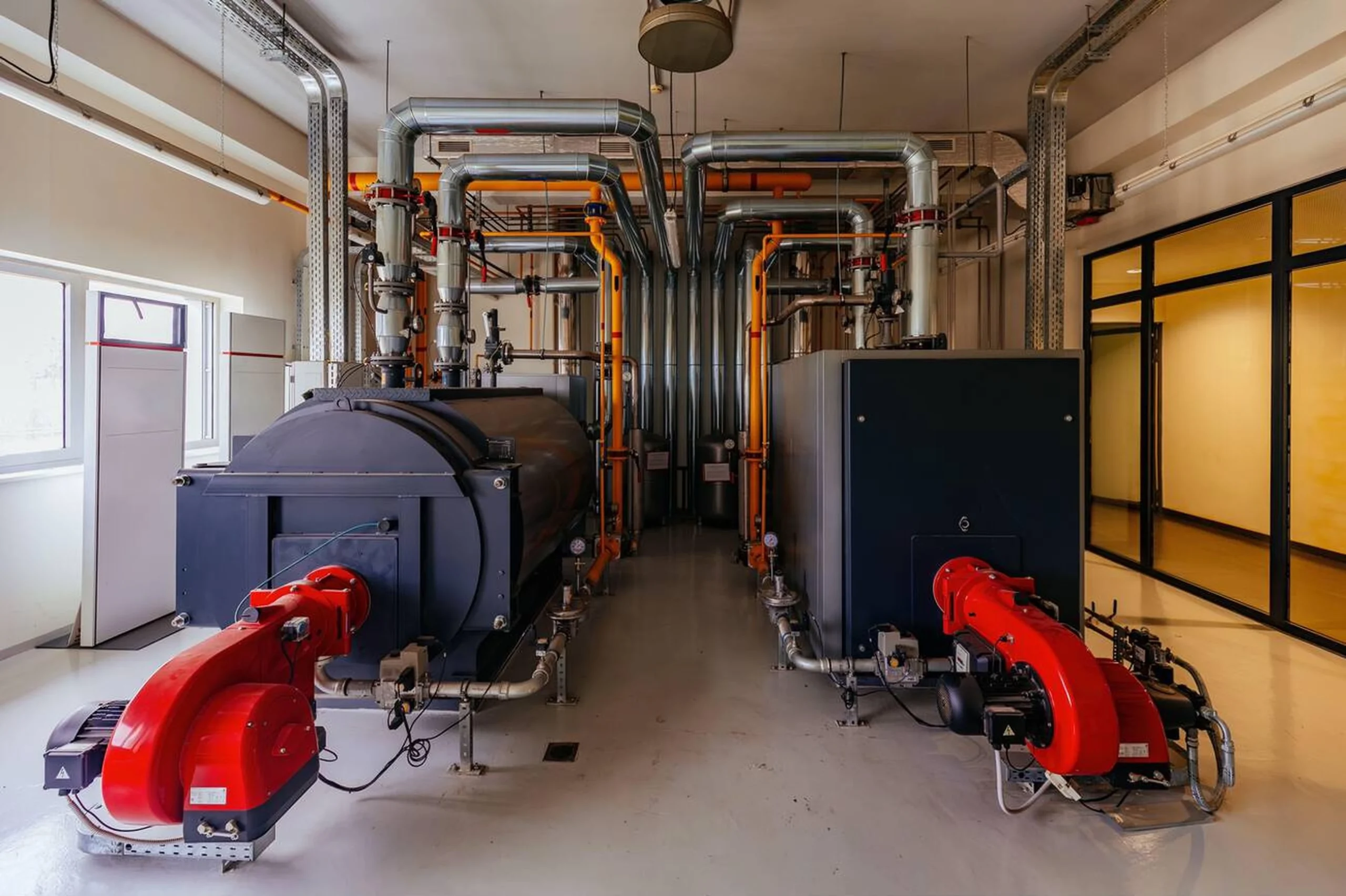

بویلر چیست جز یک مخزن تحت فشار؟ به همین دلیل ایمنی در آن حرف اول را میزند. مهمترین تجهیزات ایمنی شامل شیر اطمینان فشار (Pressure Relief Valve) برای تخلیه فشار اضافی، کنترل سطح آب پایین (Low Water Cutoff) برای جلوگیری از کار کردن بویلر بدون آب کافی، و سنسور شعله (Flame Sensor) برای اطمینان از وجود شعله در زمان تزریق سوخت است.
۱۹. کنترل مکش و تخلیه دود (Draft)
برای احتراق بهینه و خروج ایمن گازهای سمی، جریان هوای ورودی و گازهای خروجی (دود) باید به دقت کنترل شود. این کار با استفاده از فنها (در سیستمهای مکش اجباری یا Forced/Induced Draft) یا به صورت طبیعی (Natural Draft) با استفاده از اثر دودکشی انجام میشود.

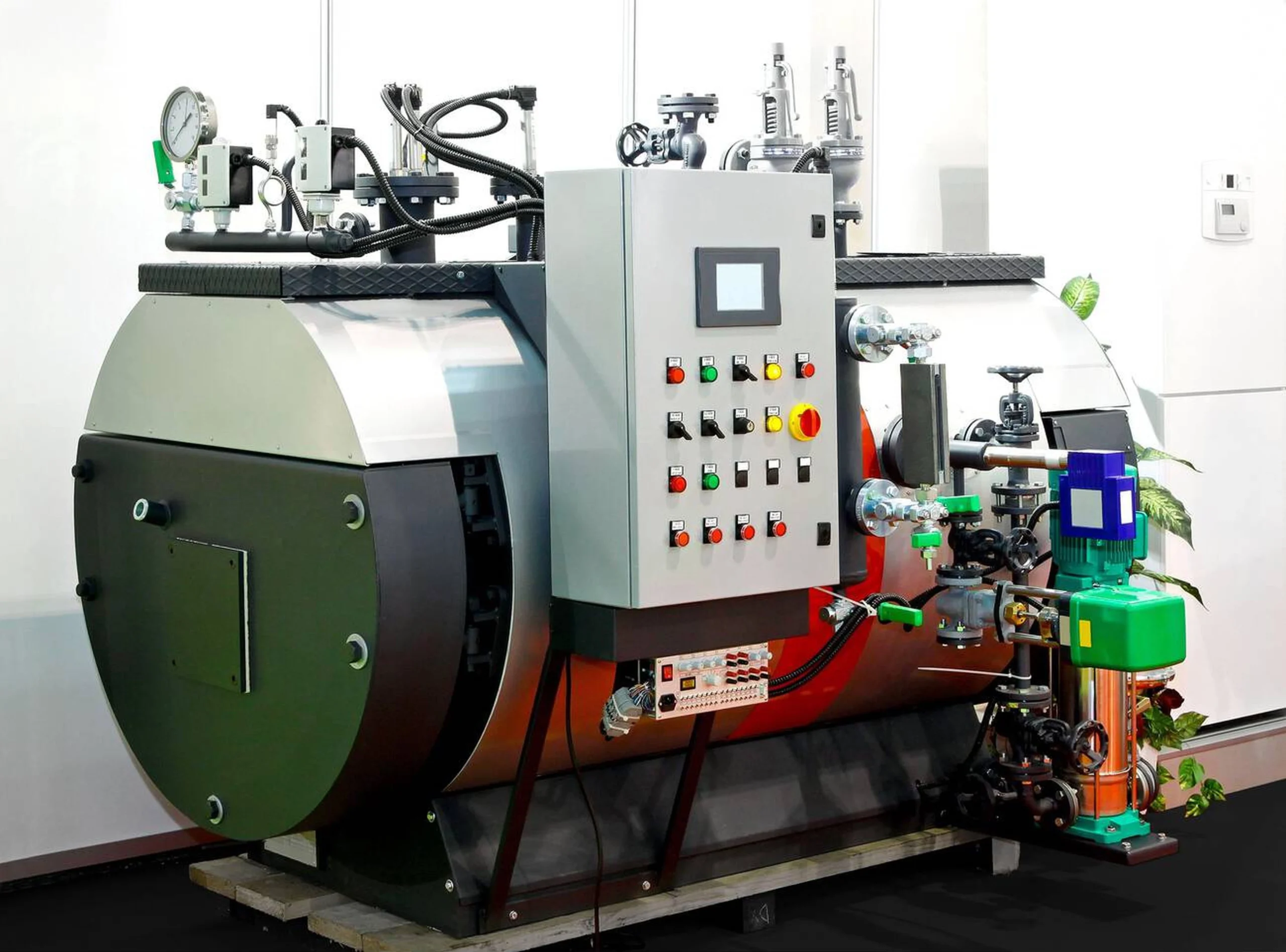

۲۰. سیستم آب تغذیه (Feedwater System) - دیگ بخار
در دیگهای بخار، آبی که به بخار تبدیل میشود باید به طور مداوم جایگزین گردد. سیستم آب تغذیه شامل پمپها، مخزن آب و تجهیزات تصفیه آب است تا آبی با کیفیت مناسب و به مقدار لازم وارد بویلر شود.
۲۱. زیرآب زنی (Blowdown) - دیگ بخار
با تبخیر آب و تولید بخار، املاح و ناخالصیهای موجود در آب تغذیه، در داخل بویلر باقی مانده و غلیظ میشوند. فرآیند "زیرآب زنی" شامل تخلیه دورهای مقداری از آب کف بویلر است تا غلظت این املاح در حد مجاز باقی بماند و از رسوبگذاری جلوگیری شود.
۲۲. راندمان بویلر
راندمان یک بویلر نشان میدهد که چه درصدی از انرژی موجود در سوخت، به صورت مفید به آب منتقل میشود. این پارامتر با شاخصهایی مانند AFUE (راندمان مصرف سوخت سالانه) برای بویلرهای خانگی یا راندمان حرارتی (Thermal Efficiency) برای بویلرهای صنعتی بیان میشود.
۲۳. کاربرد: گرمایش مسکونی
رایجترین کاربرد بویلرها، تأمین گرمایش مرکزی و آب گرم مصرفی در ساختمانهای مسکونی است. بویلرهای آب گرم خانگی معمولاً از نوع فایرتیوب، گازسوز و به طور فزایندهای از نوع چگالشی هستند.
۲۴. کاربرد: گرمایش تجاری
ساختمانهای بزرگتر مانند ادارات، مدارس و بیمارستانها نیز از بویلرهای آب گرم یا بخار با ظرفیت بالاتر برای تأمین گرمایش و آب گرم مورد نیاز خود استفاده میکنند.
۲۵. کاربرد: فرآیندهای صنعتی
صنایع مختلفی مانند پتروشیمی، نساجی، غذایی و داروسازی برای فرآیندهای خود به بخار یا آب داغ با فشار و دمای مشخص نیاز دارند. بویلرهای صنعتی (معمولاً واترتوب یا فایرتیوب با ظرفیت بالا) این انرژی حیاتی را تأمین میکنند. نیروگاههای حرارتی نیز از بویلرهای عظیم برای تولید بخار پرفشار جهت چرخاندن توربینها استفاده میکنند.
۲۶. اهمیت نگهداری و تعمیرات
بویلر چیست بدون نگهداری؟ یک خطر بالقوه! بازرسی منظم، تمیز کردن مبدل حرارتی، تنظیم مشعل، تست تجهیزات ایمنی و کنترل کیفیت آب، برای عملکرد ایمن، کارآمد و طولانی مدت بویلر ضروری است.
۲۷. مشکلات رایج بویلرها
مشکلاتی مانند رسوبگذاری (Scaling) در مبدل حرارتی، خوردگی (Corrosion)، نشتی آب یا بخار، خاموش شدن ناگهانی مشعل (Lockout) و سروصدای غیرعادی، از جمله ایرادات رایجی هستند که میتوان با نگهداری صحیح از بروز آنها جلوگیری کرد.
۲۸. نتیجهگیری: مولد گرما و انرژی
بویلر، فارغ از اندازه و کاربرد، یک جزء بنیادی در زیرساختهای انرژی ماست. این دستگاه با تبدیل انرژی اولیه به گرما، آسایش را به خانهها، انرژی را به صنایع و قدرت را به حرکت در میآورد. درک نحوه کار و اهمیت نگهداری صحیح آن، کلید استفاده ایمن و بهینه از این مولد گرما و انرژی است.
