انواع ترانسمیتر در ابزار دقیق چیست؟ انواع ترانسمیترهای فشار، دما و سطح
ترانسمیتر ابزار دقیق چیست؟ از اصول کار تا انتخاب هوشمندانه ترانسمیترهای فشار، دما و سطح
ترانسمیتر به زبان ساده: یک مترجم صنعتی
تصور کنید میخواهید دمای یک کوره بسیار داغ را از اتاق کنترل که فاصله زیادی با آن دارد، کنترل کنید. دماسنجهای معمولی در این شرایط کاربردی ندارند. اینجا است که ترانسمیتر وارد عمل میشود.

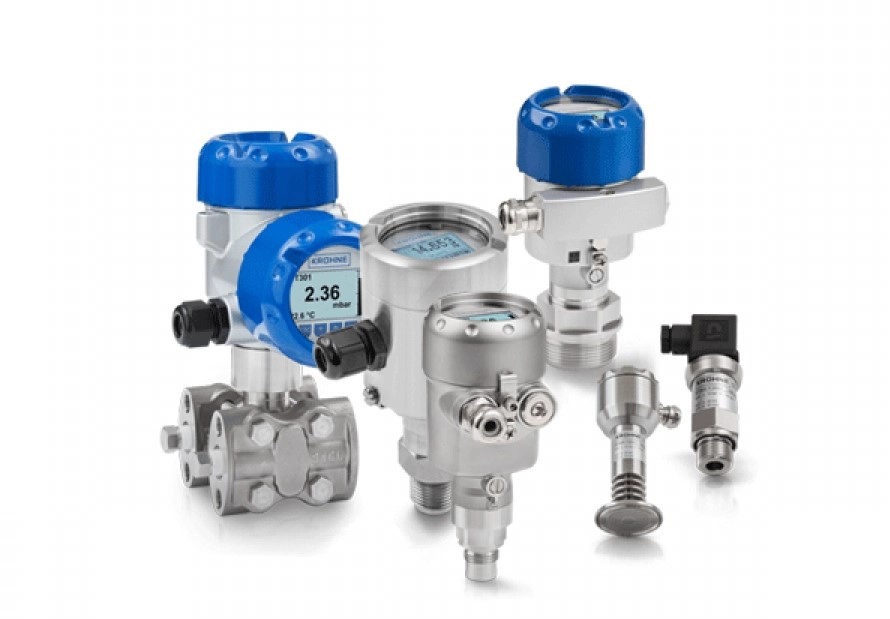

ترانسمیتر ابزار دقیق (Transmitter) یا فرستنده، دستگاهی است که یک کمیت فیزیکی (مانند فشار، دما، سطح مایع، جریان و...) را که توسط یک سنسور اندازهگیری شده، به یک سیگنال الکتریکی استاندارد و قابل فهم برای تجهیزات کنترلی (مانند PLC، کنترلر یا نمایشگر) تبدیل و آن را به فاصلهای دورتر ارسال میکند.
این سیگنال استاندارد معمولاً یکی از موارد زیر است:
سیگنال جریانی 4 تا 20 میلیآمپر (4-20 mA): رایجترین و قابلاطمینانترین سیگنال در صنعت.
سیگنال ولتاژی 0 تا 10 ولت (0-10 V): کاربرد کمتر نسبت به سیگنال جریانی.
پروتکلهای دیجیتال: مانند HART، Foundation Fieldbus و Profibus برای ارتباطات پیشرفتهتر.
مزیت اصلی استفاده از ترانسمیتر ابزار دقیق در استفاده سیگنالهای استاندارد، کاهش اثر نویز و افت سیگنال در مسافتهای طولانی است که دقت اندازهگیری را تضمین میکند.
رمزگشایی مفهوم ترانسمیتر ابزار دقیق
برای درک عمیقتر، بیایید ابتدا تفاوت بین سه واژه کلیدی را روشن کنیم: سنسور، ترانسدیوسر و ترانسمیتر.
سنسور (Sensor):
یک المان فیزیکی است که به یک محرک از محیط واکنش نشان میدهد. مثلاً دیافراگم یک سنسور فشار در برابر فشار خم میشود یا مقاومت یک سنسور Pt100 با دما تغییر میکند. سنسور فقط کمیت را "حس" میکند.
ترانسدیوسر (Transducer):
یک پله فراتر میرود و انرژی را از یک شکل به شکل دیگر تبدیل میکند. به عنوان مثال، یک استرین گیج که تغییر شکل مکانیکی را به تغییر مقاومت الکتریکی تبدیل میکند، یک ترانسدیوسر است. خروجی آن لزوماً استاندارد نیست.
ترانسمیتر (Transmitter):
کاملترین عضو این خانواده است. ترانسمیتر سیگنال خام و غیراستاندارد را از سنسور/ترانسدیوسر میگیرد، آن را پردازش (تقویت، خطیسازی، فیلتر) میکند و به یک سیگنال استاندارد صنعتی تبدیل کرده و برای ارسال به فواصل طولانی آماده میسازد.
چرا سیگنال 4 تا 20 میلیآمپر (4-20 mA) پادشاه سیگنالهاست؟
سیگنال جریانی 4-20 میلیآمپر به دلایل فنی مهمی به استاندارد طلایی در صنعت تبدیل شده است:
ایمنی در برابر نویز (Noise Immunity): سیگنالهای جریانی برخلاف سیگنالهای ولتاژی، به نویزهای الکترومغناطیسی ناشی از کابلهای برق و موتورها حساسیت بسیار کمتری دارند.
تشخیص قطعی سیم (Live Zero): مهمترین مزیت! در این استاندارد، 4 میلیآمپر نشاندهنده کمترین مقدار اندازهگیری (مثلاً 0 بار فشار) است. اگر جریان به 0 میلیآمپر برسد، به این معناست که یا سیم قطع شده یا خود ترانسمیتر از کار افتاده است. این ویژگی تشخیص خطا را بسیار آسان میکند. در سیگنال 0-10 ولت، ولتاژ صفر هم میتواند نشانه مقدار صفر باشد و هم نشانه قطعی سیم.
تغذیه از طریق حلقه جریان (Loop-Powered): بسیاری از ترانسمیترها فقط با دو سیم کار میکنند. این دو سیم هم برای تغذیه خود ترانسمیتر و هم برای ارسال سیگنال استفاده میشوند که باعث سادگی و کاهش هزینه سیمکشی میشود.
عدم افت در مسافتهای طولانی: برخلاف ولتاژ که در طول مسیر کابل به دلیل مقاومت سیم افت میکند، جریان در یک حلقه بسته در تمام نقاط یکسان است و مسافت تأثیری بر دقت آن ندارد.

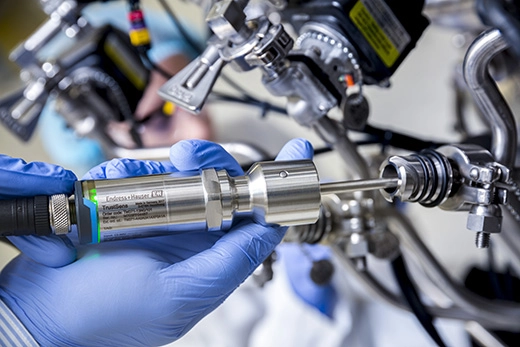

ترانسمیتر فشار (Pressure Transmitter) – نبض فرآیند
ترانسمیتر فشار در دسته ترانسمیتر ابزار دقیق، فشار یک سیال (مایع، گاز، بخار) را به یک سیگنال الکتریکی استاندارد تبدیل میکند. این تجهیزات در حقیقت چشم و گوش سیستمهای کنترلی برای نظارت بر ایمنی و عملکرد صحیح فرآیندها هستند.
کالبدشکافی اصول کار سنسورهای فشار یا ترانسمیتر ابزار دقیق در صنعت
موفقیت یک ترانسمیتر فشار به فناوری سنسور آن بستگی دارد. رایجترین فناوریها عبارتند از:
پیزورزیستیو (Piezoresistive / Strain Gauge): در این سنسورها، مقاومتهای بسیار حساسی (استرین گیج) بر روی یک دیافراگم انعطافپذیر نصب شدهاند. هنگامی که فشار به دیافراگم وارد میشود، دیافراگم کشیده شده و باعث تغییر طول و در نتیجه تغییر مقاومت استرین گیجها میشود. این تغییر مقاومت توسط یک مدار پل وتستون اندازهگیری شده و متناسب با فشار اعمالی است. این روش بسیار رایج، قابل اعتماد و مقرونبهصرفه است.
خازنی (Capacitive): در این فناوری، دیافراگم فرآیندی و یک الکترود ثابت، دو صفحه یک خازن را تشکیل میدهند. فشار باعث جابجایی دیافراگم و تغییر فاصله بین دو صفحه میشود که این امر ظرفیت خازن را تغییر میدهد. این تغییر ظرفیت با دقت بسیار بالایی قابل اندازهگیری است. سنسورهای خازنی به دقت و پایداری بلندمدت بالا مشهور هستند.
پیزوالکتریک (Piezoelectric): برخی مواد کریستالی (مانند کوارتز) این خاصیت را دارند که هنگام اعمال فشار (تنش مکانیکی) به آنها، یک ولتاژ الکتریکی تولید میکنند. این سنسورها برای اندازهگیری فشارهای دینامیک و متغیر با سرعت بالا (مانند انفجار یا نوسانات سریع) ایدهآل هستند، اما برای اندازهگیری فشار استاتیک و ثابت مناسب نیستند.
دستهبندی جامع ترانسمیترهای فشار
فشار نسبی (Gauge Pressure): فشار را نسبت به فشار هوای محیط (اتمسفر) میسنجد. این رایجترین نوع است.
فشار مطلق (Absolute Pressure): فشار را نسبت به خلاء کامل (فشار صفر) میسنجد. برای کاربردهایی که تغییرات فشار جوی مهم است (مانند هواشناسی، تستهای خلاء و برخی راکتورهای شیمیایی) استفاده میشود.
فشار تفاضلی (Differential Pressure - DP): این دستگاه همهکاره، اختلاف فشار بین دو نقطه را اندازه میگیرد. کاربردهای آن فراتر از تصور است:
اندازهگیری جریان: با نصب یک المان فشار تفاضلی (مانند اوریفیس پلیت یا لوله ونتوری) در مسیر لوله، اختلاف فشار دو طرف آن با سرعت جریان رابطه مستقیم دارد (طبق اصل برنولی). ترانسمیتر DP این اختلاف فشار را به دبی جریان تبدیل میکند.
اندازهگیری سطح: در مخازن بسته و تحت فشار، با اندازهگیری اختلاف فشار بین گاز بالای مایع و فشار هیدرواستاتیک در کف مخزن، میتوان سطح مایع را با حذف اثر فشار گاز، به دقت محاسبه کرد.
نظارت بر فیلتر: با اندازهگیری اختلاف فشار ورودی و خروجی یک فیلتر، میتوان میزان گرفتگی آن را تشخیص داد.
ترانسمیتر چندمتغیره (Multivariable): نسل پیشرفته ترانسمیترهای DP که علاوه بر فشار تفاضلی، فشار استاتیک و دما را نیز اندازهگیری میکنند. این دستگاهها با داشتن این سه پارامتر، میتوانند دبی جرمی سیال را با جبرانسازی اثرات تغییرات دما و فشار، با دقت بسیار بالایی محاسبه کنند.
راهنمای انتخاب ترانسمیتر فشار
جنس قطعات در تماس با سیال (Wetted Parts):
برای آب و هوای فشرده، فولاد ضد زنگ 316L کافی است. برای مواد شیمیایی خورنده، به سراغ آلیاژهای خاص مانند هستلوی C (Hastelloy C) یا تانتالیوم (Tantalum) بروید.
نوع اتصال به فرآیند (Process Connection):
اتصالات رزوهای (NPT, BSP) برای کاربردهای عمومی و اتصالات فلنجی (Flange) برای فشارها و دماهای بالاتر و خطوط لوله بزرگتر استفاده میشوند. در صنایع بهداشتی (غذایی و دارویی) از اتصالات کلمپی (Clamp) استفاده میشود.
دیافراگم سیل (Diaphragm Seal):
اگر سیال شما بسیار داغ، بسیار سرد، خورنده، چسبناک یا مستعد کریستال شدن است، از دیافراگم سیل استفاده کنید. این وسیله ترانسمیتر را از سیال فرآیندی جدا کرده و فشار را از طریق یک مایع واسط منتقل میکند.
دقت و نسبت تنظیم (Accuracy & Turndown Ratio):
دقت بیانگر حداکثر خطای دستگاه است. نسبت تنظیم (Turndown) نشان میدهد که تا چه حد میتوانید رنج اندازهگیری ترانسمیتر را بدون از دست دادن دقت، کاهش دهید. ترانسمیتر با Turndown 100:1 میتواند یک رنج 0-100 بار را با همان دقت برای رنج 0-1 بار تنظیم کند.
ترانسمیتر ابزار دقیق دما (Temperature Transmitter) – کنترلر حرارت
ترانسمیتر دما، سیگنالهای ضعیف، غیرخطی و نویزپذیر سنسورهای دما را به یک سیگنال 4-20 میلیآمپر قوی، خطی و ایزوله تبدیل میکند. استفاده از این تجهیزات، دقت و قابلیت اطمینان اندازهگیری دما را به شدت افزایش میدهد.
[Image showing a head-mount transmitter inside a sensor head, and a rail-mount transmitter in a control panel]
عمیقتر در دنیای سنسورهای دما
سنسور دمای مقاومتی (RTD):
اساس کار: مقاومت الکتریکی فلزات خالص (مانند پلاتین) با افزایش دما به صورت دقیق و تکرارپذیر افزایش مییابد. Pt100 محبوبترین نوع است (100 اهم در 0 درجه سانتیگراد).
اتصالات سیمی:
2 سیمه: ارزانترین اما کمدقتترین روش. مقاومت سیمهای اتصال نیز به عنوان خطا به مقاومت سنسور اضافه میشود.
3 سیمه: رایجترین روش صنعتی. با استفاده از سیم سوم، مدار ترانسمیتر میتواند مقاومت سیمهای رابط را اندازهگیری و اثر آن را جبران کند.
4 سیمه: دقیقترین روش. دو سیم برای عبور جریان و دو سیم دیگر برای اندازهگیری ولتاژ دو سر سنسور استفاده میشود و اثر مقاومت سیمها به طور کامل حذف میگردد. برای کاربردهای آزمایشگاهی و بسیار دقیق ضروری است.
ترموکوپل (TC):
اساس کار (اثر سیبک): هنگامی که دو فلز غیرهمجنس در یک نقطه به هم متصل شوند (اتصال گرم)، و سر دیگر آنها (اتصال سرد) در دمای متفاوتی باشد، یک ولتاژ بسیار کوچک در حد میلیولت در مدار ایجاد میشود که متناسب با اختلاف دمای دو اتصال است.
جبرانسازی اتصال سرد (CJC): ترانسمیتر دما باید دمای محیط خود (اتصال سرد) را با یک سنسور داخلی اندازهگیری کرده و اثر آن را از محاسبه نهایی حذف کند تا دمای دقیق اتصال گرم به دست آید.
انواع رایج: نوع K (ارزان و پرکاربرد)، نوع J (برای محیطهای خلاء)، و انواع S, R, B (برای دماهای بسیار بالا در کورهها با استفاده از فلزات گرانبها مانند پلاتین و رودیوم).
انواع و ویژگیهای کلیدی ترانسمیتر های ابزار دقیق دما
نصب در کلگی (Head-Mount): به شکل یک هاکی-پاک (Hockey-puck) طراحی شده و مستقیماً در محفظه بالای سنسور نصب میشود. این کار فاصله سیمکشی سنسور تا ترانسمیتر را به صفر رسانده و بهترین عملکرد را در حذف نویز دارد.
نصب روی ریل (Rail-Mount): در تابلوهای کنترل و بر روی ریلهای استاندارد DIN نصب میشوند. این امکان را فراهم میکنند که تمام ترانسمیترها در یک مکان مرکزی و محافظتشده قرار گیرند و تعمیر و نگهداری آنها آسانتر باشد.
نصب در فیلد (Field-Mount): این ترانسمیترها دارای بدنهای مقاوم و ضد آب و ضد انفجار (مشابه ترانسمیترهای فشار) هستند و معمولاً یک نمایشگر محلی نیز دارند. برای نصب مستقیم در محیطهای خشن صنعتی طراحی شدهاند.
ایزولاسیون گالوانیک (Galvanic Isolation): یک ویژگی حیاتی که از ایجاد حلقههای زمین (Ground Loops) و عبور ولتاژهای ناخواسته بین سنسور، خروجی و منبع تغذیه جلوگیری میکند. این امر از تجهیزات کنترلی محافظت کرده و دقت اندازهگیری را تضمین میکند.
ترانسمیتر ابزار دقیق سطح (Level Transmitter) – دیدهبان مخازن
اندازهگیری سطح، از کنترل موجودی یک سیلوی غلات تا جلوگیری از سرریز شدن یک مخزن اسید، کاربردهای بیشماری دارد. به دلیل تنوع زیاد در نوع مواد (مایع، پودر، دوغاب) و شرایط فرآیندی، فناوریهای اندازهگیری سطح نیز بسیار متنوع هستند.
[Image showing a graphic of a tank with different level measurement technologies illustrated: Ultrasonic, Radar, GWR, Hydrostatic]
مروری بر فناوریهای پیشرفته اندازهگیری سطح
التراسونیک (Ultrasonic):
تکمیلی: این روش به شدت به محیط گازی بین سنسور و سطح ماده وابسته است. تغییر در دما، رطوبت یا ترکیب گاز میتواند سرعت صوت را تغییر داده و باعث خطا شود. ترانسمیترهای پیشرفته دارای سنسور دمای داخلی برای جبرانسازی این اثر هستند. وجود کف (Foam) روی سطح مایع میتواند امواج صوتی را جذب یا پراکنده کرده و اندازهگیری را مختل کند.
رادار (Radar):
تکمیلی: امواج رادار (مایکروویو) تحت تأثیر دما، فشار و گرد و غبار قرار نمیگیرند. موفقیت این روش به ثابت دیالکتریک () ماده بستگی دارد. موادی با دیالکتریک بالا (مانند آب) امواج را به خوبی بازتاب میدهند، اما موادی با دیالکتریک پایین (مانند روغنها و پودرهای پلاستیکی) بازتاب ضعیفی دارند و اندازهگیری آنها چالشبرانگیزتر است.
رادار موج هدایت شده (Guided Wave Radar - GWR): این فناوری یک تغییردهنده بازی است. یک پراب (کابل یا میله) به داخل مخزن فرستاده میشود و امواج مایکروویو در امتداد این پراب حرکت میکنند. این کار انرژی موج را متمرکز کرده و آن را از موانع داخلی، تلاطم و کف غیررسانا عبور میدهد. GWR برای مایعات و جامدات با دیالکتریک بسیار پایین نیز قابل استفاده است.
هیدرواستاتیک (Hydrostatic):
تکمیلی: این روش برای مخازن روباز (Vented) که با اتمسفر در ارتباط هستند، بسیار ساده و مؤثر است. برای مخازن بسته (Sealed)، باید از یک ترانسمیتر فشار تفاضلی (DP) استفاده شود. پورت فشار بالا به کف مخزن و پورت فشار پایین به فضای بالای مایع (Vapor Space) متصل میشود تا فشار گاز موجود در بالای مایع از محاسبه حذف شده و فقط فشار ناشی از ستون مایع اندازهگیری شود.
فناوریهای دیگر:
رادیومتریک (Radiometric): برای سختترین کاربردها (دمای بسیار بالا، فشار شدید، مواد بسیار خورنده و سمی). یک منبع رادیواکتیو ضعیف در یک سمت مخزن و یک آشکارساز در سمت دیگر نصب میشود. ماده داخل مخزن اشعه را جذب میکند و میزان اشعه دریافتی توسط آشکارساز، با سطح ماده نسبت عکس دارد. این روش کاملاً غیرتماسی و خارج از مخزن است.
مگنتواستریکتیو (Magnetostrictive): فوقالعاده دقیق! یک شناور حاوی آهنربا در امتداد یک میله (پراب) حرکت میکند. یک پالس الکتریکی از بالای پراب ارسال میشود. در محل شناور، میدان مغناطیسی با پالس الکتریکی اندرکنش کرده و یک موج مکانیکی تولید میکند که به سمت بالا بازمیگردد. زمان رفت و برگشت این موج با دقت بسیار بالا اندازهگیری شده و سطح را با دقتی در حد میلیمتر مشخص میکند.
لودسل (Load Cell): برای اندازهگیری سطح بر اساس وزن. کل مخزن به همراه محتویاتش بر روی سنسورهای وزن (لودسل) قرار میگیرد. با دانستن چگالی ماده و ابعاد مخزن، وزن اندازهگیری شده به راحتی به سطح یا حجم تبدیل میشود. این روش بسیار دقیق و کاملاً غیرتهاجمی است اما هزینه اولیه بالایی دارد.
