دیافراگم سیل چیست؟ | راهنمای کامل ایزولاتور ابزار دقیق (Seal)
۱. مقدمه: سپر محافظ ابزار دقیق
اندازهگیری فشار در صنعت امری حیاتی است، اما بسیاری از فرآیندها شامل سیالاتی هستند که به شدت خورنده، بسیار داغ، چسبناک یا حاوی ذرات جامد میباشند. تماس مستقیم این سیالات با سنسور حساس ابزار دقیق، منجر به خرابی سریع آن میشود. دیافراگم سیل به عنوان یک سپر محافظ، این مشکل را به طور کامل حل میکند.

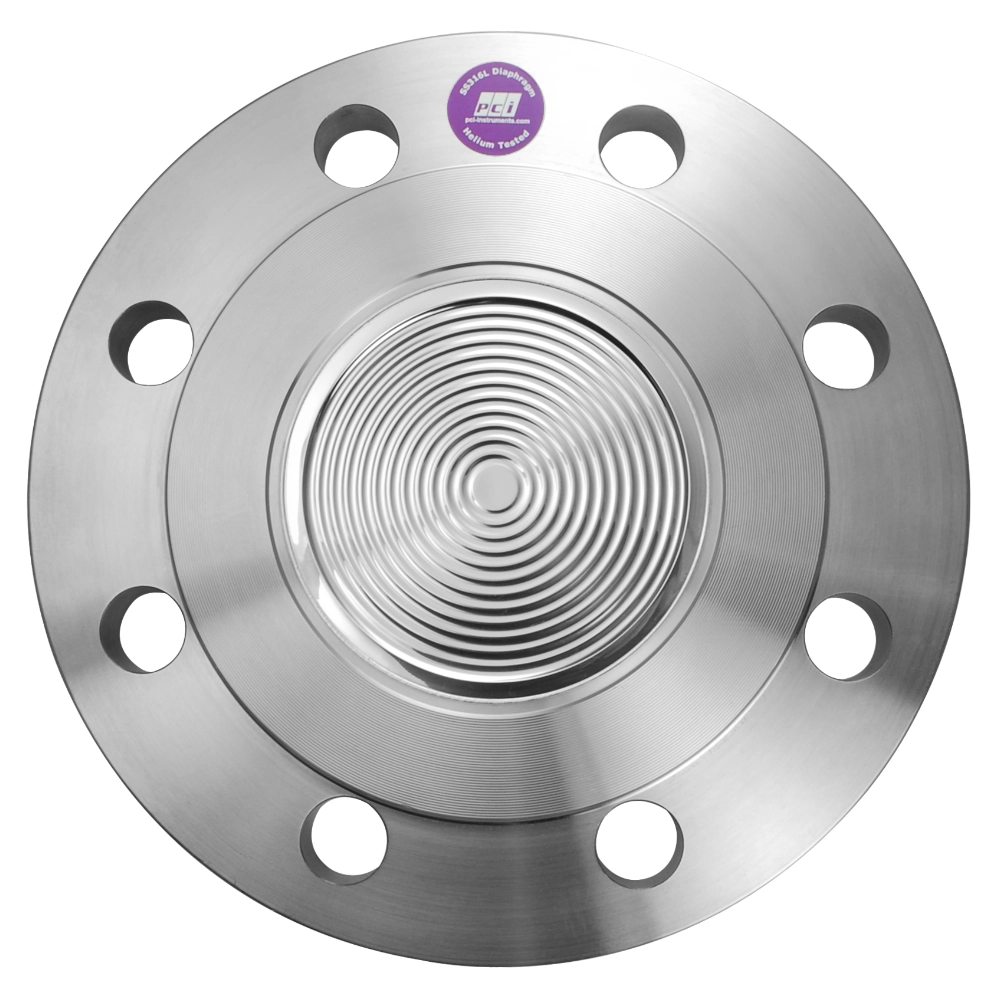

۲. دیافراگم سیل (Diaphragm Seal) چیست؟
دیافراگم سیل، که به آن ایزولاتور ابزار (Instrument Isolator) یا سیل شیمیایی (Chemical Seal) نیز میگویند، یک تجهیز مکانیکی است. این دستگاه بین ابزار اندازهگیری (مانند ترانسمیتر فشار یا گیج) و سیال فرآیند قرار میگیرد تا از تماس مستقیم آن دو جلوگیری کند.
۳. چرا از دیافراگم سیل استفاده میکنیم؟
مهندسان به دلایل مختلفی از این تجهیز استفاده میکنند. دلیل اصلی، محافظت از ابزار دقیق در برابر سیالات خورنده است. سایر دلایل شامل جلوگیری از گرفتگی سنسور توسط سیالات چسبناک (ویسکوز) یا دارای ذرات جامد، محافظت در برابر دماهای بسیار بالا یا پایین، و همچنین رعایت الزامات بهداشتی (Sanitary) در صنایع غذایی و دارویی است.

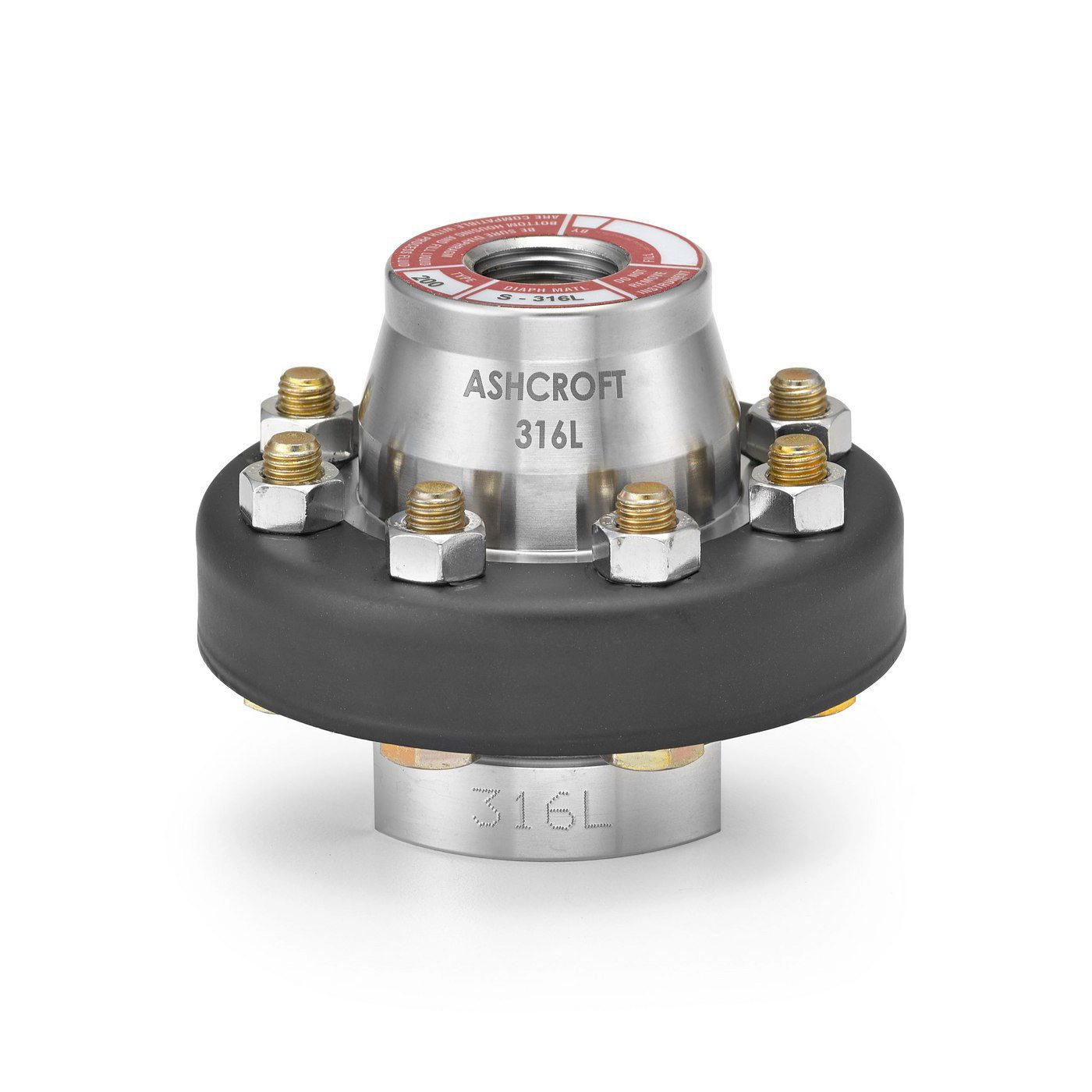

۴. اصل کارکرد: قانون پاسکال
نحوه کار دیافراگم سیل بر اساس یک اصل فیزیکی ساده یعنی قانون پاسکال استوار است. این قانون بیان میکند که فشار وارد بر یک سیال محبوس و تراکمناپذیر، به طور یکسان به تمام نقاط آن سیال منتقل میشود.
۵. فرآیند انتقال فشار گام به گام
ابتدا، سیال فرآیند (مانند اسید) به سطح خارجی دیافراگم (ممبران) فشار وارد میکند. سپس، این دیافراگم انعطافپذیر به سمت داخل حرکت مینماید. حرکت دیافراگم، مایع پرکننده (Fill Fluid) که در یک سیستم بسته در پشت آن قرار دارد را فشرده میسازد. در ادامه، مایع پرکننده، این فشار را به طور دقیق و کامل به سنسور ابزار اندازهگیری (مثلاً ترانسمیتر) منتقل میکند. در نتیجه، ترانسمیتر فشار فرآیند را بدون تماس با آن اندازهگیری مینماید.

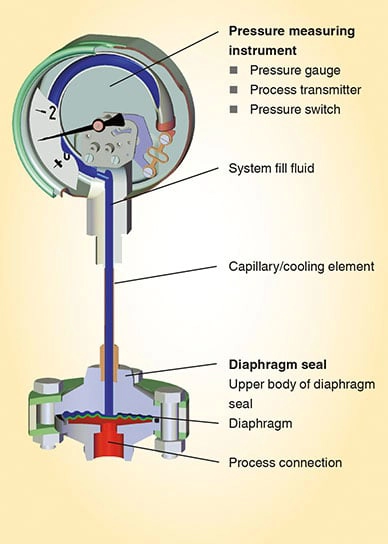

۶. اجزای اصلی یک دیافراگم سیل
یک سیستم دیافراگم سیل از سه بخش اصلی تشکیل میشود. بخش اول، خود دیافراگم سیل است که شامل بدنه و ممبران میباشد. بخش دوم، مایع پرکننده (Fill Fluid) است. بخش سوم، ابزار اندازهگیری (مانند گیج یا ترانسمیتر) است.
۷. دیافراگم یا ممبران (Diaphragm)
دیافراگم، قلب تپنده سیستم است. این قطعه یک غشای فلزی یا پلیمری نازک و انعطافپذیر است که به عنوان مانع فیزیکی عمل میکند. انتخاب جنس این دیافراگم حیاتیترین بخش در طراحی یک سیل است.

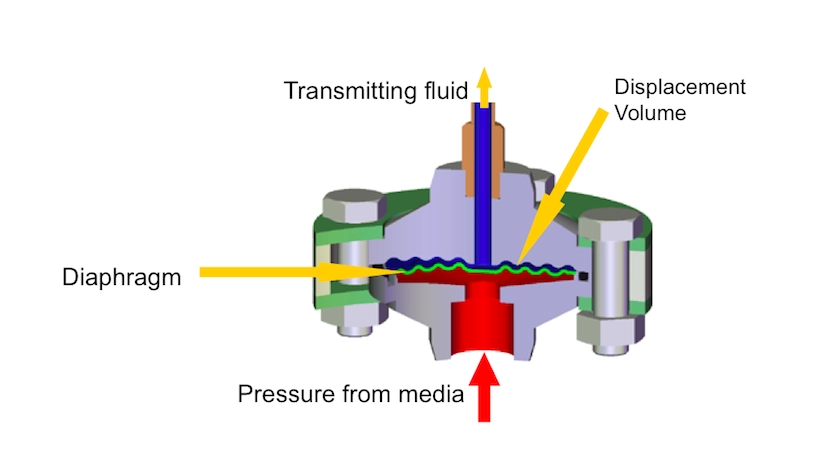

۸. مایع پرکننده (Fill Fluid)
مایع پرکننده، سیالی تراکمناپذیر و پایدار از نظر حرارتی است که فضای داخلی بین دیافراگم و سنسور ابزار دقیق را پر میکند. روغن سیلیکون رایجترین مایع پرکننده است. تولیدکنندگان برای کاربردهای خاص مانند صنایع غذایی از روغن گلیسیرین (FDA-approved) یا برای سرویس اکسیژن از روغنهای ویژه (مانند Halocarbon) استفاده میکنند.
۹. بدنه (Housing)
بدنه دیافراگم سیل معمولاً از دو بخش تشکیل میشود. بخش پایینی آن (Lower Housing) در تماس با سیال فرآیند است. بخش بالایی (Upper Housing) نیز دیافراگم و مایع پرکننده را در بر میگیرد و به ابزار دقیق متصل میشود.

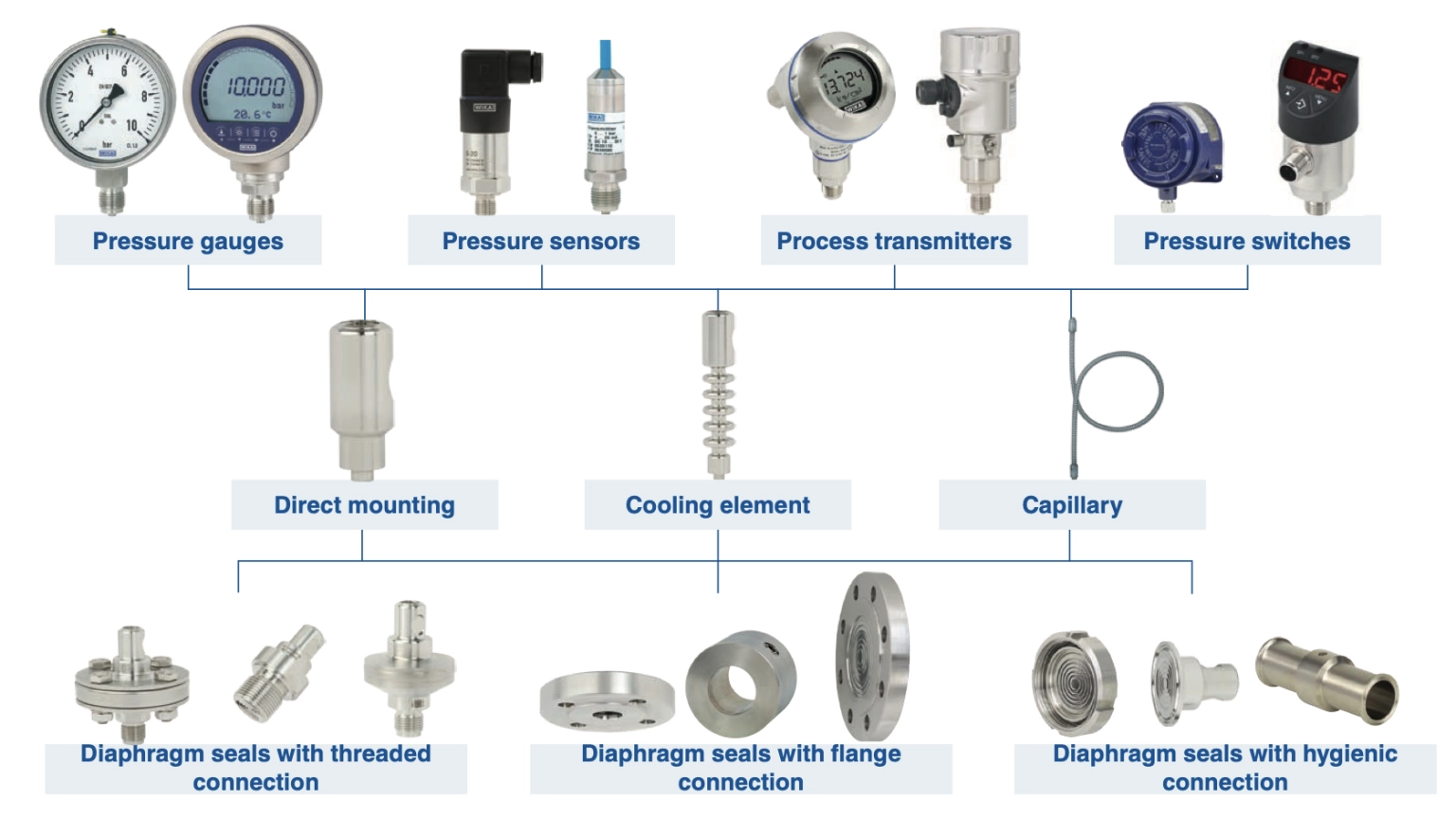

۱۰. انواع دیافراگم سیل بر اساس نوع اتصال
سازندگان، دیافراگم سیلها را با اتصالات مختلفی برای نصب در فرآیندهای گوناگون تولید میکنند. رایجترین انواع اتصالات شامل رزوهای (Threaded)، فلنجی (Flanged) و بهداشتی (Sanitary) است.
۱۱. دیافراگم سیل رزوهای (Threaded)
این نوع رایجترین و اقتصادیترین مدل است. سیلهای مذکور دارای اتصالات رزوهای استاندارد (مانند NPT یا BSP) هستند و مستقیماً بر روی لولهها یا اتصالات کوچک نصب میشوند.

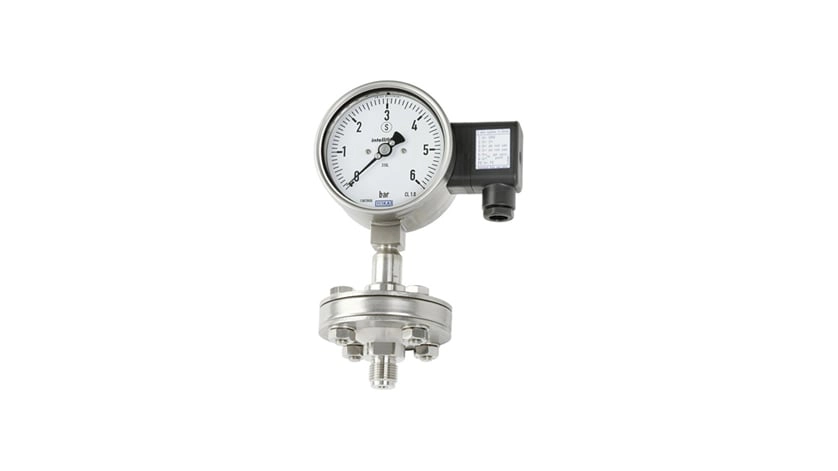

۱۲. دیافراگم سیل فلنجی (Flanged)
در این مدل، دیافراگم سیل بر روی یک فلنج استاندارد (مانند ANSI/ASME) نصب میشود. این نوع برای خطوط لوله با سایز بزرگتر، فشارهای بالاتر و سیالات ویسکوز یا دارای ذرات جامد بسیار مناسب است. همچنین، طراحی فلنجی امکان تمیزکاری آسانتر را نیز فراهم میکند.
۱۳. دیافراگم سیل بهداشتی (Sanitary/Hygienic)
این نوع که در صنایع غذایی، لبنی و دارویی کاربرد دارد، دارای اتصالات بهداشتی مانند تری-کلمپ (Tri-Clamp) است. طراحی این سیلها کاملاً صیقلی و بدون هرگونه شکاف یا درز (Crevice-free) است تا از تجمع مواد و رشد باکتریها جلوگیری شود.
۱۴. انواع دیافراگم سیل بر اساس طراحی دیافراگم
دیافراگمها نیز میتوانند طراحیهای مختلفی داشته باشند. نوع Flush Diaphragm (دیافراگم همسطح) مستقیماً در مسیر جریان قرار میگیرد و هیچگونه فضای مردهای برای تجمع مواد ایجاد نمیکند. چنین طراحی برای سیالات چسبناک یا خمیری ایدهآل است.

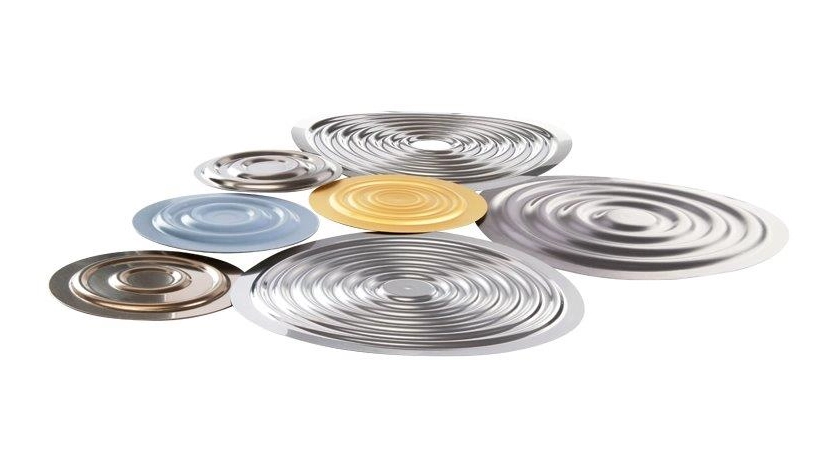

۱۵. متریال دیافراگم: عامل تعیینکننده
انتخاب جنس دیافراگم مستقیماً به سازگاری شیمیایی آن با سیال فرآیند بستگی دارد.
فولاد ضد زنگ (SS316L): رایجترین متریال برای کاربردهای عمومی.
هستلوی (Hastelloy C-276): برای مقاومت در برابر اسیدهای قوی و ترکیبات کلر.
تانتالیوم (Tantalum): بهترین گزینه برای سیالات بسیار خورنده و داغ مانند اسید سولفوریک.
مونل (Monel): برای مقاومت در برابر اسید هیدروفلوریک و سیالات قلیایی.
PTFE (تفلون): به صورت پوشش (Coating) یا دیافراگم خالص برای مقاومت شیمیایی گسترده.
۱۶. متریال بدنه پایینی
جنس بدنه پایینی (Wetted Parts) نیز باید با سیال فرآیند سازگار باشد. این بخش معمولاً از همان متریال دیافراگم یا متریالهای مقاوم مانند فولاد ضد زنگ، هستلوی یا پوششهای تفلونی ساخته میشود.

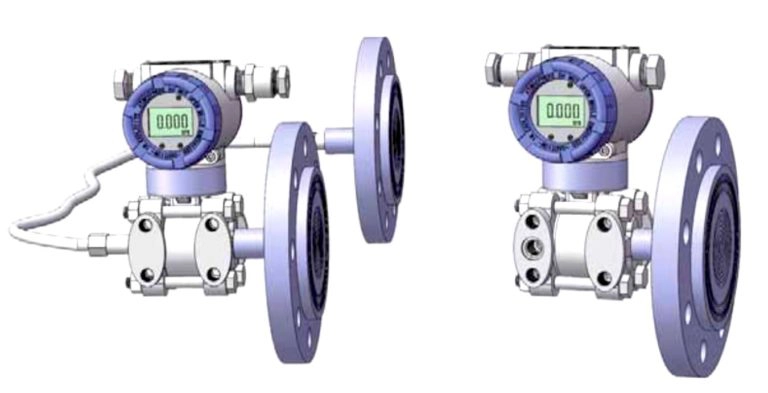

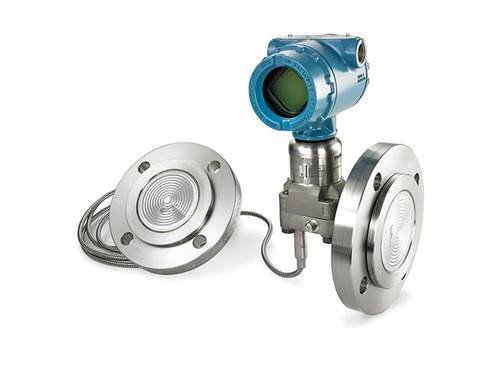

۱۷. اتصال با لوله مویین (Capillary Tube)
در بسیاری از موارد، ابزار اندازهگیری نباید مستقیماً روی دیافراگم سیل نصب شود. دلایل این کار میتواند دمای بسیار بالای فرآیند یا لرزش شدید خط لوله باشد. در این شرایط، مهندسان از یک لوله مویین (کاپیلاری) زرهدار که با همان مایع پرکننده پر شده است، برای اتصال سیل به ترانسمیتر استفاده میکنند.

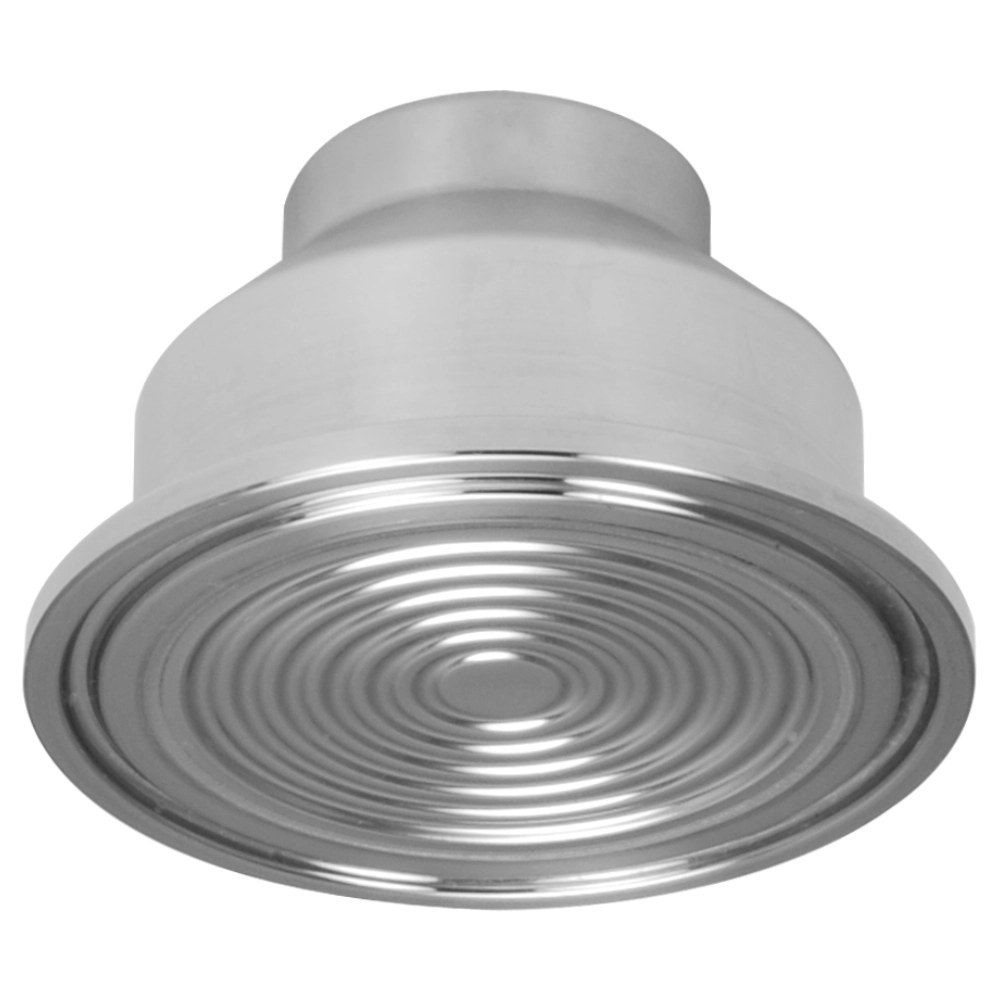

۱۸. کاربرد در صنایع شیمیایی و پتروشیمی
این صنعت بزرگترین مصرفکننده دیافراگم سیل است. در این فرآیندها، اندازهگیری فشار اسیدها, بازها, حلالها و سایر مواد بسیار خورنده، بدون استفاده از دیافراگم سیلهای ساخته شده از متریالهای خاص (مانند تانتالیوم یا هستلوی) غیرممکن است.
۱۹. کاربرد در صنایع غذایی و دارویی
در این صنایع، هدف اصلی جلوگیری از آلودگی محصول است. دیافراگم سیلهای بهداشتی (Sanitary) با طراحی صیقلی و اتصالات تری-کلمپ، تضمین میکنند که هیچ مادهای در تجهیزات اندازهگیری محبوس نشده و فرآیند استریلیزاسیون به راحتی انجام شود.
۲۰. کاربرد در صنایع کاغذ و خمیرکاغذ
سیالات در این صنعت (مانند خمیر کاغذ) بسیار چسبناک، غلیظ و حاوی الیاف هستند. این مواد به سرعت پورتهای ترانسمیترهای معمولی را مسدود میکنند. استفاده از دیافراگم سیل از نوع فلنجی یا همسطح (Flush) از بروز این مشکل جلوگیری مینماید.
۲۱. کاربرد در تصفیهخانههای آب و فاضلاب
در تصفیهخانهها، سیالاتی مانند لجن یا آب حاوی ذرات معلق میتوانند سنسورهای فشار را مسدود کنند. دیافراگم سیلها یک سطح بزرگ و مقاوم در برابر گرفتگی را فراهم میکنند.

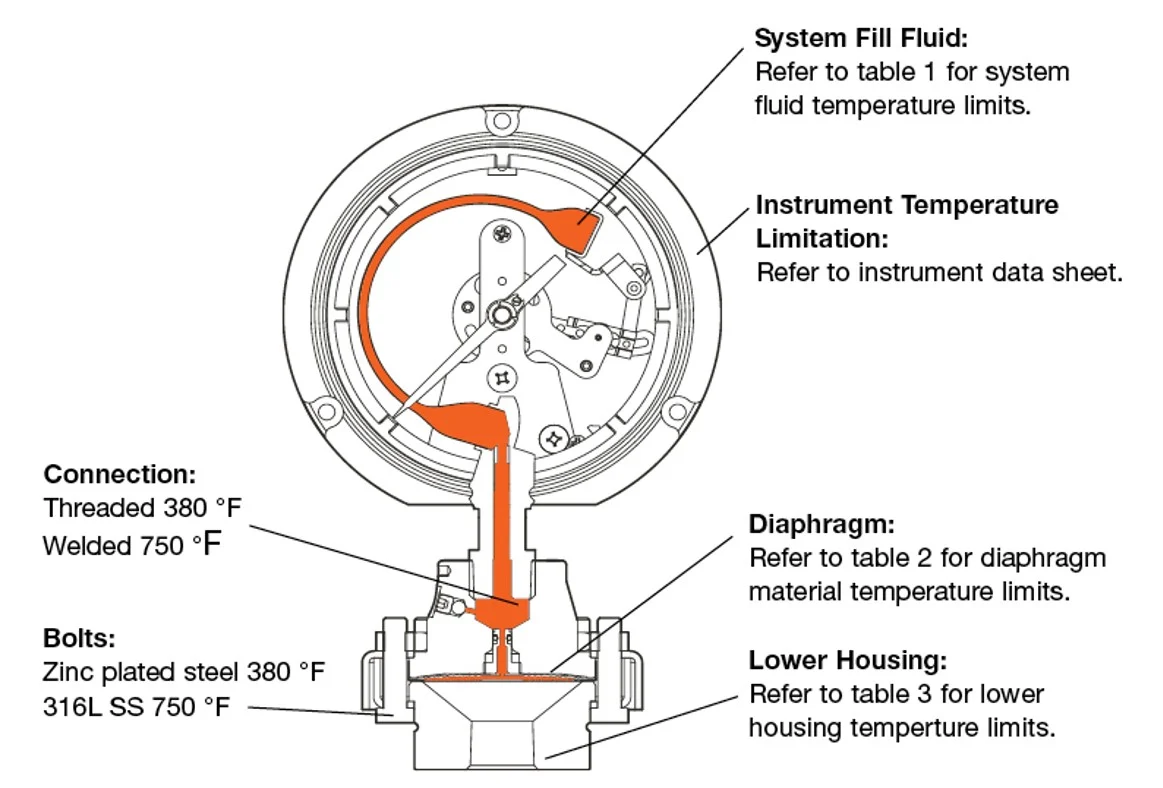

۲۲. چالش دما و تأثیر آن بر دقت
تغییرات دمای محیط یا فرآیند باعث انبساط یا انقباض مایع پرکننده (Fill Fluid) میشود. این تغییر حجم میتواند منجر به ایجاد خطا در قرائت فشار شود. ترانسمیترهای هوشمند و سیستمهای کالیبراسیون مدرن میتوانند این خطای ناشی از دما را جبران کنند.
۲3. چالش نصب و مونتاژ
مونتاژ یک دیافراگم سیل به ابزار دقیق یک فرآیند تخصصی است. این فرآیند باید در شرایط خلاء انجام شود تا اطمینان حاصل گردد که هیچ حباب هوایی در مایع پرکننده وجود ندارد. وجود حبابهای هوا (که تراکمپذیر هستند) باعث ایجاد خطای جدی و پاسخ کند سیستم میشود.

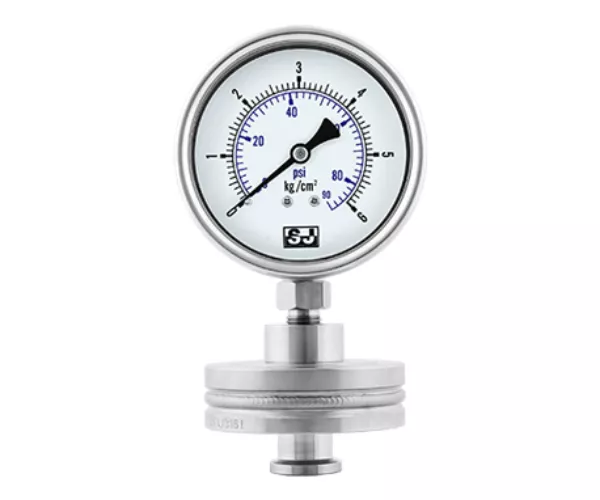

۲۴. کالیبراسیون سیستم دیافراگم سیل
یک نکته بسیار مهم: پس از مونتاژ دیافراگم سیل به ترانسمیتر، کل مجموعه (سیل، کاپیلاری و ترانسمیتر) باید به عنوان یک سیستم واحد کالیبره شود. اضافه شدن سیل، انعطافپذیری و حجم مایع پرکننده، بر پاسخ ترانسمیتر تأثیر میگذارد (اثر فنری). کالیبراسیون، این اثرات را جبران مینماید.
۲۵. عیبیابی: قرائت صفر نادرست
اگر یک ترانسمیتر متصل به دیافراگم سیل پس از نصب، فشاری غیر صفر را در حالت بدون فشار نشان میدهد، این امر میتواند ناشی از دمای بالا، نصب نادرست یا آسیبدیدگی دیافراگم باشد.
۲۶. عیبیابی: پاسخ کند یا خطای زیاد
پاسخ کند سیستم به تغییرات فشار یا خطاهای فاحش در اندازهگیری، اغلب نشاندهنده وجود هوا یا گاز در مایع پرکننده (ناشی از مونتاژ نادرست یا نشتی) یا آسیبدیدگی (پارگی یا تغییر شکل دائمی) خود دیافراگم است.
۲۷. انتخاب دیافراگم سیل مناسب
انتخاب یک دیافراگم سیل مناسب نیازمند درک کامل فرآیند است. شما باید نوع سیال، خورندگی، دما، فشار، ویسکوزیته و نوع اتصال را به دقت بررسی کنید تا سیستمی با حداکثر طول عمر و دقت را انتخاب نمایید.
۲8. نتیجهگیری: سرمایهگذاری در ایمنی و طول عمر
دیافراگم سیل یک قطعه جانبی ساده نیست، بلکه یک راهحل مهندسی ضروری برای بسیاری از چالشهای اندازهگیری فشار است. این سپر محافظ با ایزوله کردن ابزار دقیق گرانقیمت، عمر آنها را به طور چشمگیری افزایش میدهد. در نتیجه، ایمنی فرآیند و خلوص محصول را نیز در سختترین شرایط صنعتی تضمین میکند.
