ترموکوپل صنعتی چیست؟ | راهنمای کامل انواع و کاربردها 2025
مقدمه: سنجش حرارت در قلب صنعت
اندازهگیری دقیق دما یکی از حیاتیترین پارامترها در فرآیندهای صنعتی است. از کورههای ذوب فلزات گرفته تا راکتورهای شیمیایی، کنترل دما حرف اول را میزند. ترموکوپل صنعتی به عنوان یک سنسور دمای مقاوم، اقتصادی و دقیق، ابزاری کلیدی برای این کار است و به ما اجازه میدهد تا حرارت را حتی در خشنترین شرایط اندازهگیری کنیم.

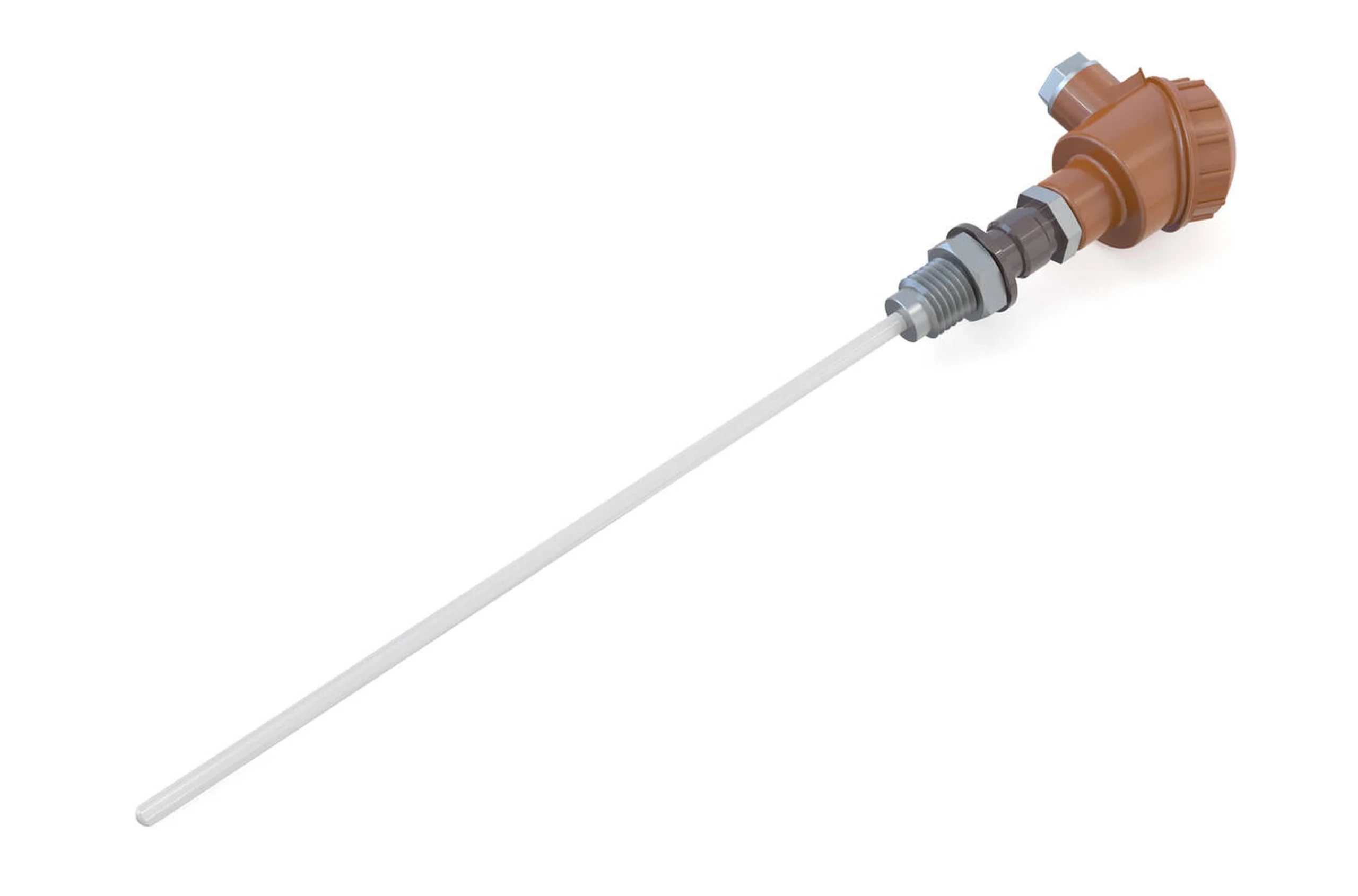

ترموکوپل چیست؟ یک تعریف ساده
ترموکوپل یک سنسور برای اندازهگیری دما است. این سنسور از دو سیم فلزی غیرهمجنس تشکیل شده که از یک سر به یکدیگر متصل شدهاند. هنگامی که این نقطه اتصال (سر اندازهگیری) گرم یا سرد میشود، یک ولتاژ بسیار ضعیف در دو سر دیگر سیمها ایجاد میشود که مستقیماً با دما متناسب است.
چرا ترموکوپلها اینقدر محبوب هستند؟
محبوبیت گسترده ترموکوپلها به چند دلیل کلیدی است. آنها محدوده دمایی بسیار وسیعی را پوشش میدهند (از ۲۰۰- تا بیش از ۲۰۰۰+ درجه سانتیگراد). همچنین، ساختار مقاومی دارند، قیمتشان مناسب است و به تغییرات دما به سرعت پاسخ میدهند.
اثر سیبک (Seebeck Effect): جادوی پشت ترموکوپل
اساس علمی کار ترموکوپل، پدیدهای به نام «اثر سیبک» است. این اثر بیان میکند که اگر دو فلز ناهمگون در یک نقطه به هم متصل شوند و در آن نقطه حرارت اعمال شود، اختلاف پتانسیل الکتریکی (ولتاژ) در دو سر آزاد آنها به وجود میآید. این ولتاژ قابل اندازهگیری و متناسب با دما است.

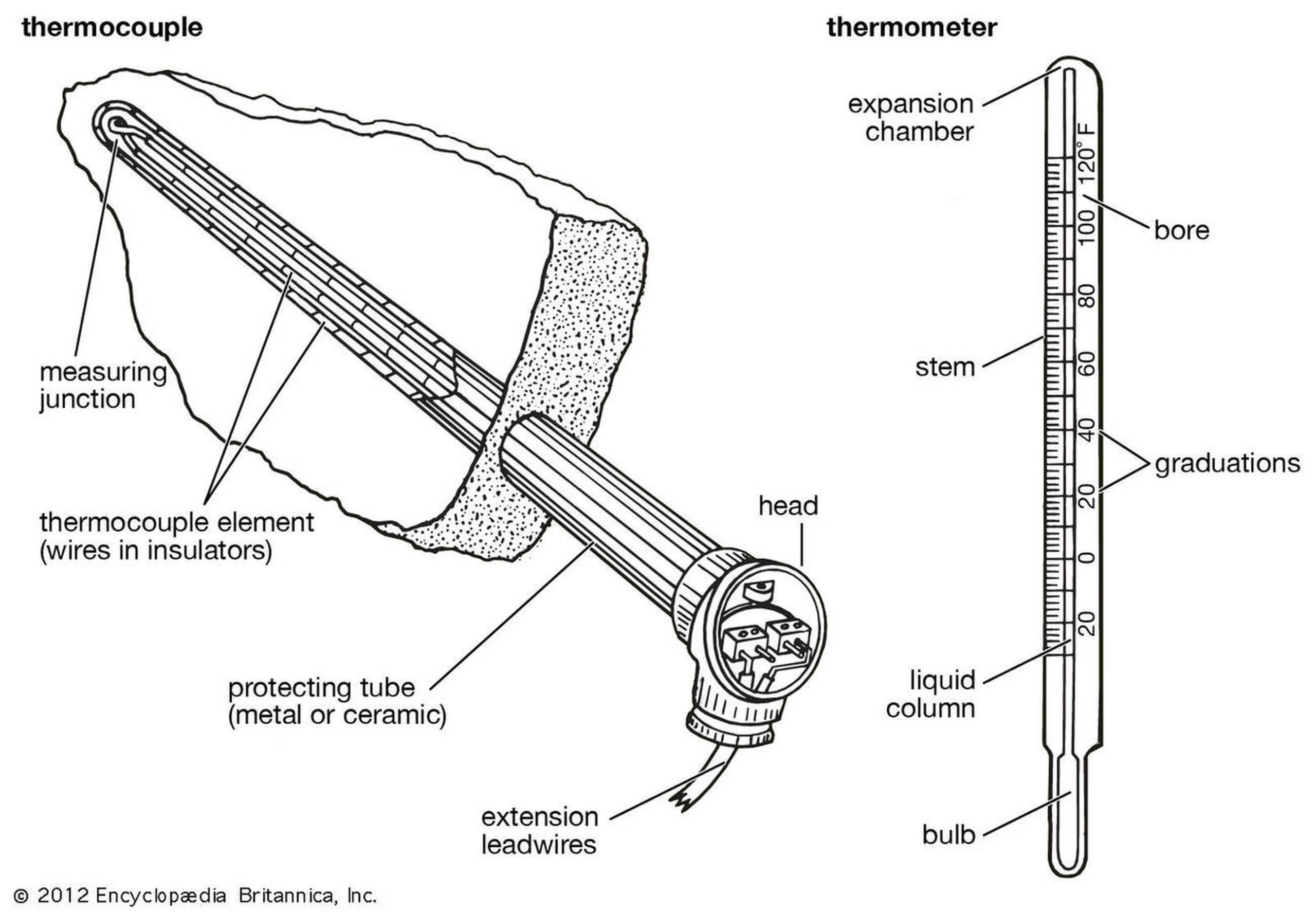

ساختار یک ترموکوپل صنعتی
یک ترموکوپل صنعتی معمولی فقط شامل دو سیم نیست. این سیمها درون یک غلاف فلزی محافظ (Sheath) قرار میگیرند. این غلاف از سیمها در برابر خوردگی، اکسیداسیون و آسیبهای فیزیکی محافظت میکند. فضای داخلی غلاف نیز معمولاً با پودر عایق اکسید منیزیم پر میشود.
اتصال اندازهگیری (Measuring Junction)
نقطهای که دو سیم فلزی به یکدیگر جوش داده میشوند، «اتصال اندازهگیری» یا «اتصال گرم» نامیده میشود. این همان قسمتی از ترموکوپل است که در تماس مستقیم با فرآیند قرار میگیرد تا دما را حس کند.
اتصال مرجع (Reference Junction)
دو سر دیگر سیمها که به دستگاه اندازهگیری (مانند ترانسمیتر یا کنترلر) متصل میشوند، «اتصال مرجع» یا «اتصال سرد» را تشکیل میدهند. ولتاژ تولیدی در واقع به اختلاف دمای بین اتصال گرم و اتصال سرد بستگی دارد.
انواع اصلی ترموکوپلها (Types)
ترموکوپلها بر اساس نوع فلزاتی که در ساخت آنها به کار رفته، به انواع مختلفی با کدهای حرفی استاندارد تقسیم میشوند. هر نوع، محدوده دمایی و ویژگیهای خاص خود را دارد. رایجترین انواع شامل K, J, T, E, S, R, B هستند.

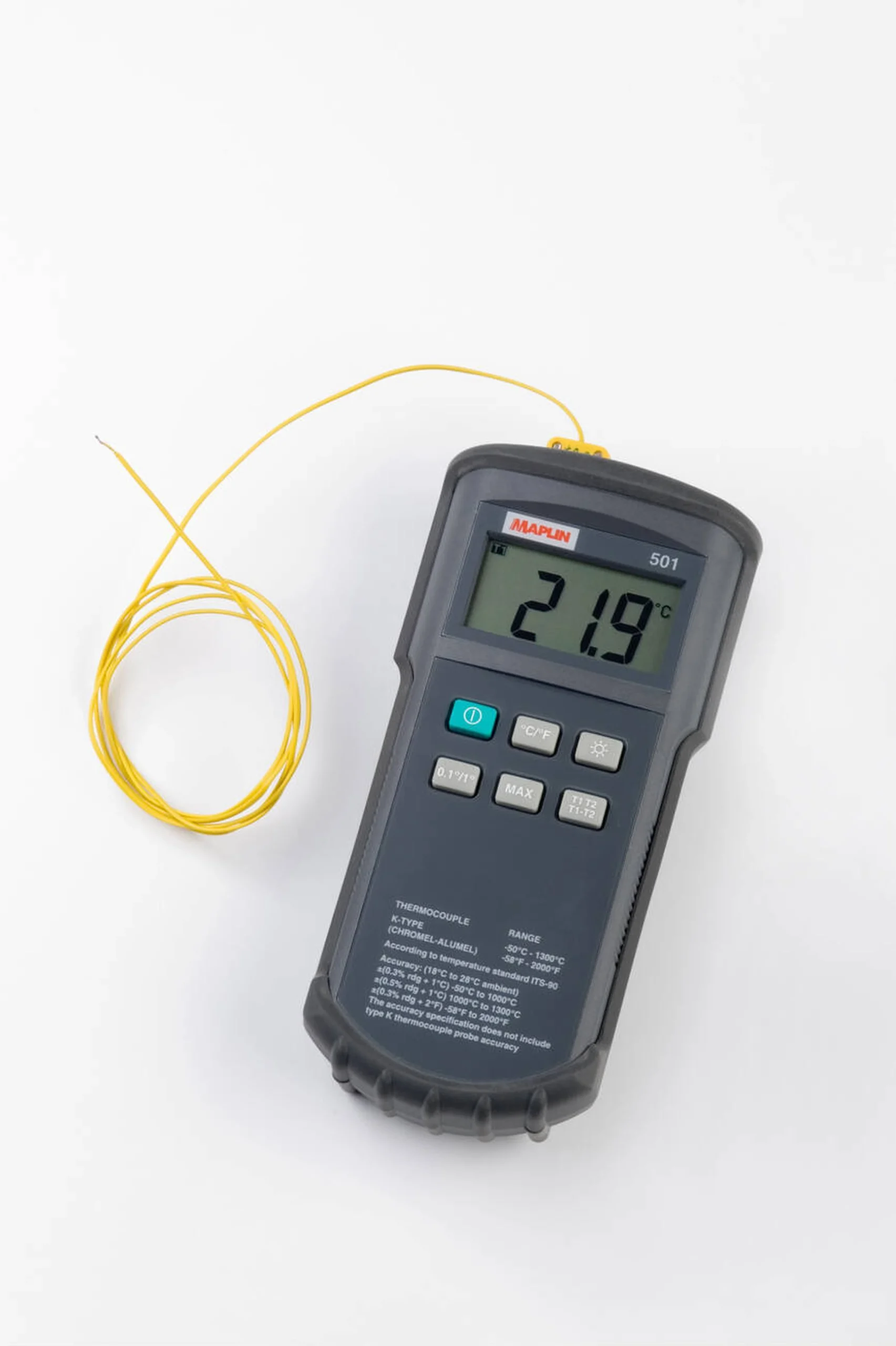

ترموکوپل نوع K: محبوبترین نوع
ترموکوپل نوع K از سیمهای کرومل (Chromel) و آلومل (Alumel) ساخته شده است. این نوع به دلیل محدوده دمایی وسیع (۲۰۰- تا ۱۲۵۰+ درجه سانتیگراد)، خطی بودن نسبی و قیمت مناسب، پرکاربردترین ترموکوپل صنعتی در جهان است.
ترموکوپل نوع J: مناسب برای دماهای متوسط
این ترموکوپل از فلزات آهن (Iron) و کنستانتان (Constantan) تشکیل شده است. نوع J دارای محدوده دمایی کمتری نسبت به نوع K است (حدوداً تا ۷۵۰+ درجه سانتیگراد) اما در این محدوده دقت خوبی دارد. باید مراقب بود که سیم آهن آن در محیطهای مرطوب زنگ نزند.
ترموکوپلهای نجیب (Noble Metal): انواع S, R, B
این ترموکوپلها از فلزات گرانبها مانند پلاتین و رودیوم ساخته میشوند. انواع S, R و B برای اندازهگیری دماهای بسیار بالا (تا ۱۷۰۰+ درجه سانتیگراد) و در محیطهایی که به پایداری شیمیایی بالایی نیاز است، استفاده میشوند. قیمت آنها بسیار گرانتر است.
انواع اتصال اندازهگیری (Junction Types)
سر اندازهگیری ترموکوپل به سه شکل اصلی ساخته میشود. نوع زمین شده (Grounded) که پاسخ سریعی دارد. نوع زمین نشده (Ungrounded) که در برابر نویز الکتریکی مقاومتر است. و نوع لخت (Exposed) که سریعترین پاسخ را دارد اما محافظت فیزیکی ندارد.
جنس غلاف محافظ (Sheath Material)
جنس غلاف محافظ بر اساس دمای کاری و شرایط شیمیایی فرآیند انتخاب میشود. فولاد ضد زنگ (Stainless Steel 316) برای کاربردهای عمومی و اینکونل (Inconel 600) برای دماهای بالاتر و محیطهای خورنده بسیار رایج هستند.
جبرانسازی اتصال سرد (Cold Junction Compensation)
از آنجا که ولتاژ خروجی به دمای اتصال سرد نیز بستگی دارد، دستگاههای اندازهگیری مدرن دارای قابلیتی به نام «جبرانسازی اتصال سرد» یا CJC هستند. این سیستم، دمای محیط ترمینالهای ورودی را اندازهگیری کرده و اثر آن را از محاسبه نهایی حذف میکند تا دمای دقیق اتصال گرم به دست آید.
سیم رابط یا کابل جبرانساز (Extension Wire)
از آنجا که سیمهای ترموکوپل (بهویژه انواع نجیب) گران هستند، برای افزایش طول سنسور تا اتاق کنترل از کابلهای ارزانتری به نام «سیم رابط» استفاده میشود. این کابلها باید دقیقاً از همان جنس یا آلیاژی با خواص ترموالکتریک مشابه ترموکوپل اصلی ساخته شده باشند.

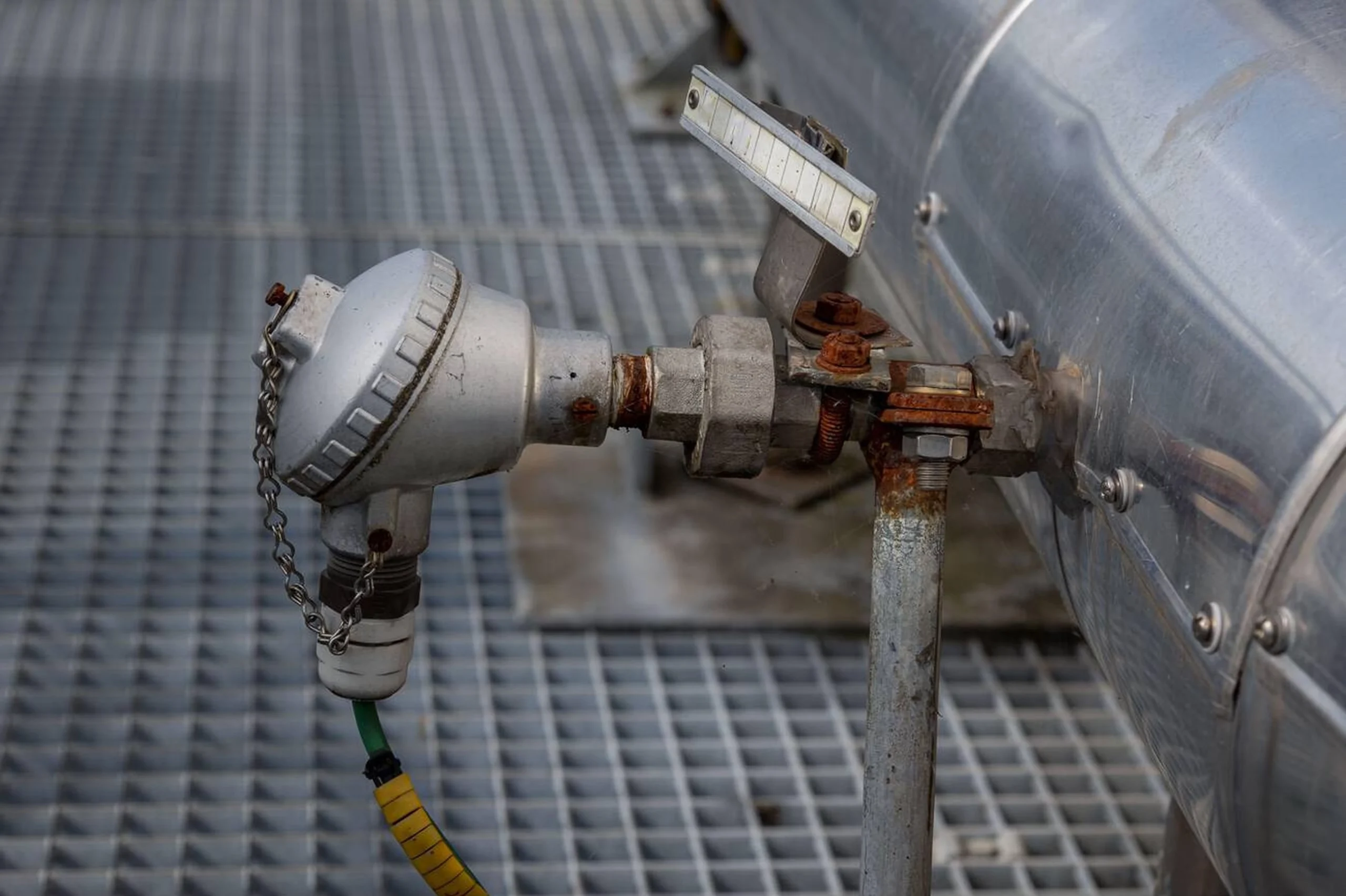

کلگی یا ترمینال هد (Terminal Head)
کلگی یک محفظه معمولاً از جنس آلومینیوم یا پلاستیک است که در انتهای ترموکوپل صنعتی قرار میگیرد. این بخش از اتصالات الکتریکی (ترمینال بلاک) در برابر گرد و غبار و رطوبت محافظت میکند.
ترموول (Thermowell)
در بسیاری از کاربردها، بهویژه در لولهها و مخازن تحت فشار، ترموکوپل مستقیماً درون سیال قرار نمیگیرد. در عوض، ابتدا یک محفظه فلزی توخالی به نام «ترموول» در فرآیند نصب شده و سپس ترموکوپل درون آن قرار میگیرد. این کار تعویض سنسور را بدون نیاز به توقف فرآیند ممکن میسازد.
دقت و کلاسبندی ترموکوپلها
ترموکوپلها بر اساس استانداردهایی مانند ASTM E230 دارای کلاسهای دقت مختلفی (مانند کلاس ۱ و کلاس ۲) هستند. کلاس ۱ دقت بالاتری دارد اما گرانتر است. انتخاب کلاس دقت به حساسیت فرآیند بستگی دارد.
زمان پاسخ (Response Time)
زمان پاسخ به مدت زمانی گفته میشود که طول میکشد تا خروجی ترموکوپل به درصد مشخصی (معمولاً ۶۳.۲٪) از تغییر دمای پلهای برسد. این پارامتر به قطر غلاف و نوع اتصال اندازهگیری بستگی دارد.
خطاهای رایج در اندازهگیری با ترموکوپل
خطاهایی مانند استفاده از کابل رابط اشتباه، وارونه بستن پلاریته سیمها، اتصال نامناسب و قرار گرفتن در معرض نویز الکترومغناطیسی (EMI) میتوانند باعث نمایش دمای نادرست شوند.
ترموکوپلهای غلاف معدنی (MI Cable)
این نوع ترموکوپلها بسیار انعطافپذیر و در عین حال مقاوم هستند. سیمهای ترموکوپل توسط پودر اکسید منیزیم کاملاً فشرده شده و درون یک غلاف فلزی انعطافپذیر قرار گرفتهاند. از این نوع در کاربردهایی که نیاز به خم کردن سنسور است، استفاده میشود.
مقایسه ترموکوپل و RTD
RTDها (سنسورهای دمای مقاومتی) رقیب اصلی ترموکوپلها هستند. به طور کلی، RTDها دقیقتر و پایدارتر هستند اما محدوده دمایی کمتری دارند، گرانترند و به ارتعاشات حساستر میباشند. انتخاب بین این دو به نیاز کاربرد بستگی دارد.

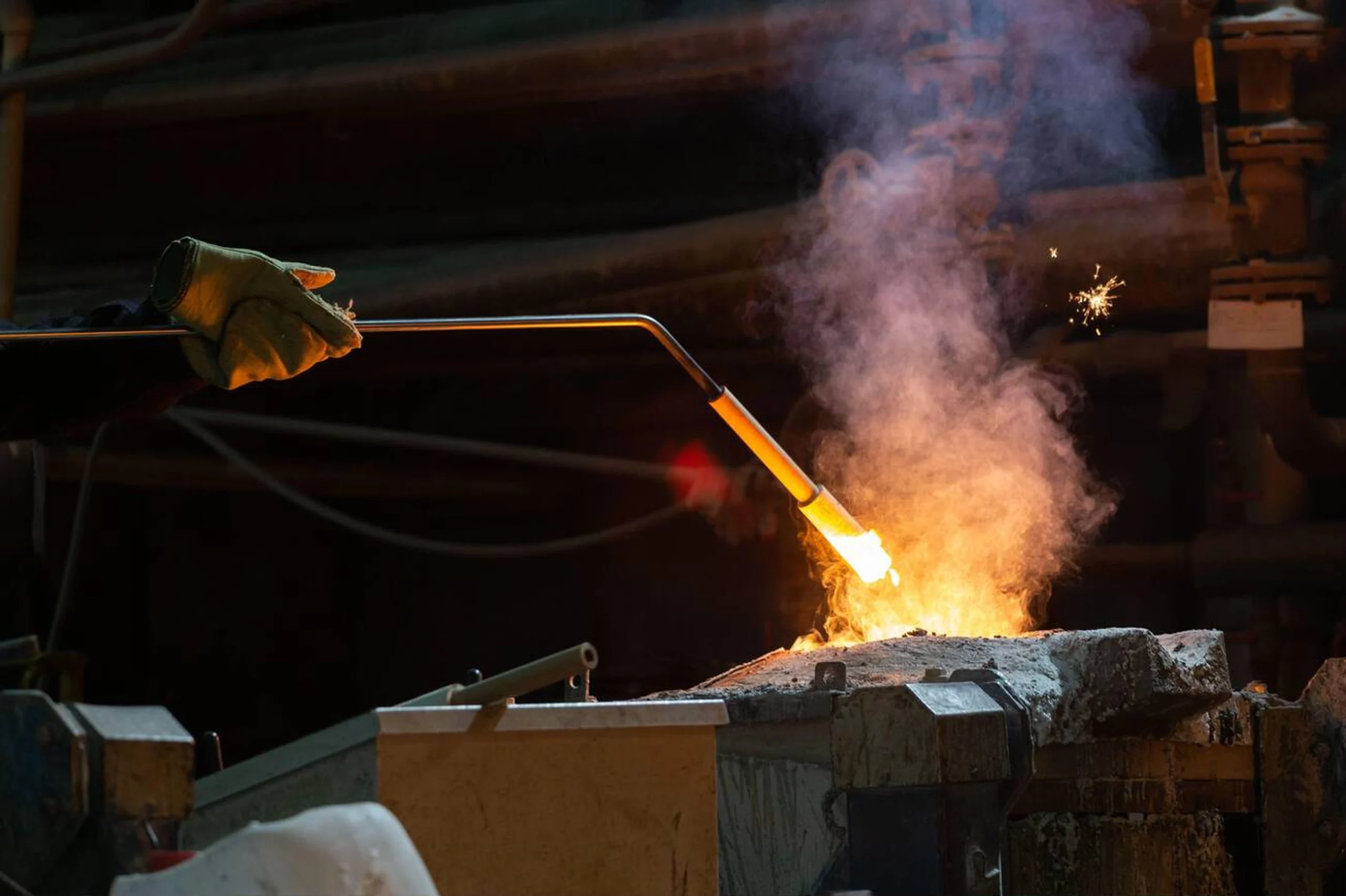

کاربرد در صنایع فلزات
کورههای ذوب، عملیات حرارتی و ریختهگری به دماهای بسیار بالایی نیاز دارند. ترموکوپلهای نوع S, R یا B به دلیل مقاومت بالا در برابر حرارت، انتخاب اصلی در این صنایع هستند.
کاربرد در صنایع پلاستیک
در ماشینهای تزریق پلاستیک و اکسترودرها، کنترل دقیق دمای مواد مذاب برای تولید محصول باکیفیت ضروری است. ترموکوپلهای نوع J و K به طور گسترده در این صنعت به کار میروند.
کاربرد در صنایع نفت و گاز
راکتورها، برجهای تقطیر و کورههای فرآیندی در پالایشگاهها همگی نیازمند پایش مداوم دما هستند. ترموکوپل صنعتی با غلافهای مقاوم در برابر خوردگی مانند اینکونل، برای این محیطهای خشن ایدهآل است.
کاربرد در موتورها و توربینها
اندازهگیری دمای گازهای خروجی از اگزوز موتورهای دیزل یا توربینهای گازی برای کنترل عملکرد و بهینهسازی احتراق بسیار مهم است. ترموکوپلهای مقاوم در برابر ارتعاش برای این کار طراحی شدهاند.
اتصال ترموکوپل به ترانسمیتر دما
از آنجا که سیگنال ولتاژی ترموکوپل بسیار ضعیف و در حد میلیولت است، اغلب آن را به یک «ترانسمیتر دما» متصل میکنند. ترانسمیتر این سیگنال ضعیف را به یک سیگنال جریانی استاندارد و مقاوم در برابر نویز (مانند ۴-۲۰ میلیآمپر) تبدیل میکند.
نتیجهگیری: انتخاب هوشمندانه سنسور دما
ترموکوپل صنعتی یک ابزار همهکاره و قابل اعتماد برای سنجش دما در گستره وسیعی از کاربردها است. انتخاب صحیح نوع ترموکوپل، جنس غلاف، نوع اتصال و سایر مشخصات فنی بر اساس شرایط فرآیند، کلید دستیابی به اندازهگیری دقیق و پایدار و در نهایت، کنترل بهینه فرآیند صنعتی شماست.
