۱. مقدمه: مدیریت ذخایر حیاتی صنعت
در هر واحد صنعتی، مخازن ذخیرهسازی، قلب تپنده فرآیند به شمار میروند. مدیریت دقیق حجم مایعات موجود در این مخازن برای کنترل موجودی، جلوگیری از سرریز شدن، بهینهسازی تولید و ایمنی، امری حیاتی است. سطح سنج صنعتی یا لول ترانسمیتر، ابزار دقیقی است که به ما امکان میدهد تا به طور مداوم و با دقت بالا، ارتفاع مایعات را در این مخازن پایش کنیم.
۲. سطح سنج (Level Transmitter) چیست؟
سطح سنج صنعتی دستگاهی است که ارتفاع یا سطح یک مایع (یا جامد پودری) را در یک مخزن اندازهگیری کرده و آن را به یک سیگنال الکتریکی استاندارد و قابل انتقال تبدیل میکند. سیستم کنترل مرکزی (PLC/DCS) این سیگنال را دریافت کرده و بر اساس آن، مقدار سطح را به اپراتور نمایش داده یا فرآیند را کنترل میکند.
۳. چرا اندازهگیری سطح اینقدر مهم است؟
اندازهگیری دقیق سطح به دلایل متعددی ضروری است. این کار از سرریز شدن مخازن و ایجاد خطرات ایمنی و زیستمحیطی جلوگیری میکند. همچنین، از خالی شدن مخازن و آسیب رسیدن به پمپها پیشگیری کرده و به مدیران در کنترل دقیق موجودی مواد اولیه و محصولات نهایی کمک میکند.
۴. اندازهگیری سطح نقطهای در مقابل پیوسته

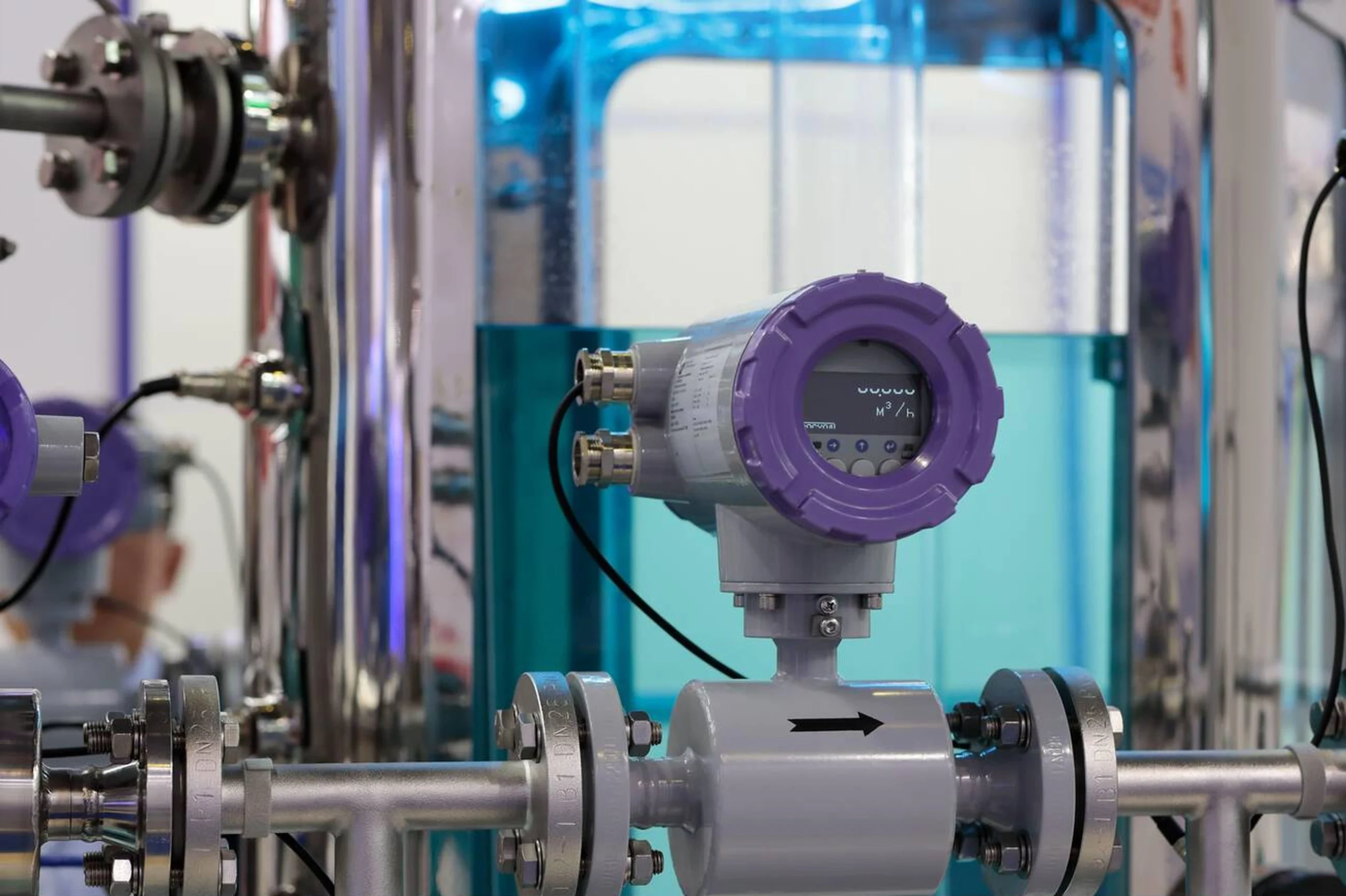

تکنولوژیهای اندازهگیری سطح به دو دسته اصلی تقسیم میشوند. اندازهگیری نقطهای (Point Level) فقط حضور یا عدم حضور مایع را در یک ارتفاع خاص تشخیص میدهد (مانند تشخیص سطح حداکثر یا حداقل). در مقابل، اندازهگیری پیوسته (Continuous Level) ارتفاع دقیق سطح را در هر لحظه و در کل بازه اندازهگیری مشخص میکند.
۵. سوئیچ سطح (Level Switch)
سوئیچ سطح یا لول سوئیچ، یک ابزار اندازهگیری نقطهای است. این دستگاه مانند یک کلید عمل کرده و زمانی که سطح مایع به نقطه تنظیم آن میرسد، یک سیگنال الکتریکی (قطع یا وصل) ارسال میکند. از این تجهیزات برای آلارمهای سطح بالا (High Level Alarm) یا سطح پایین (Low Level Alarm) استفاده میکنند.
۶. ترانسمیتر سطح (Level Transmitter)
ترانسمیتر سطح یا لول ترانسمیتر، یک ابزار اندازهگیری پیوسته است. این دستگاه یک سیگنال آنالوگ متغیر (مانند ۴-۲۰ میلیآمپر) تولید میکند که متناسب با ارتفاع سطح مایع است. این سیگنال به سیستم کنترل اجازه میدهد تا در هر لحظه، مقدار دقیق سطح را بداند.

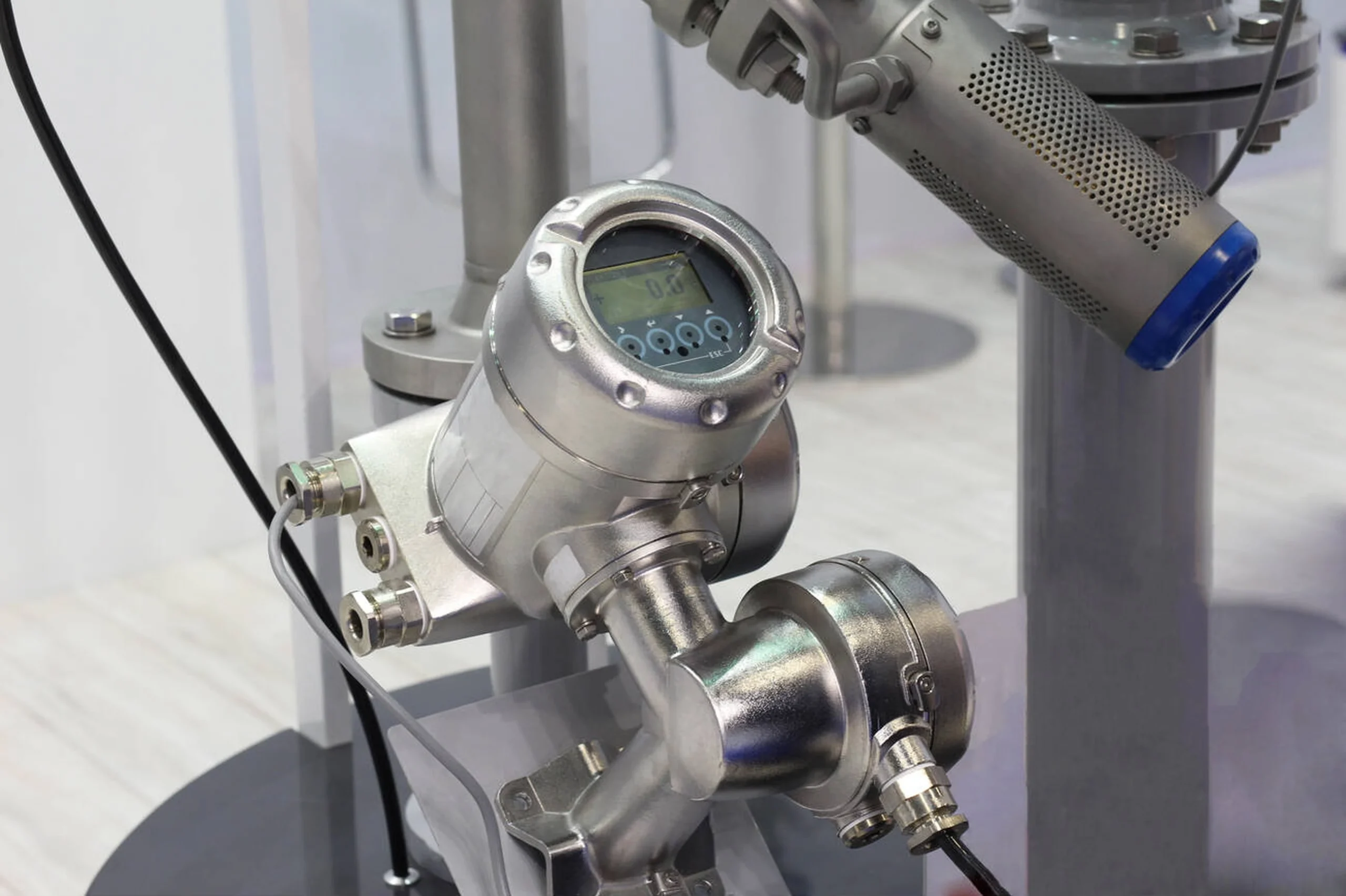

۷. سطح سنج التراسونیک (Ultrasonic Level Transmitter)

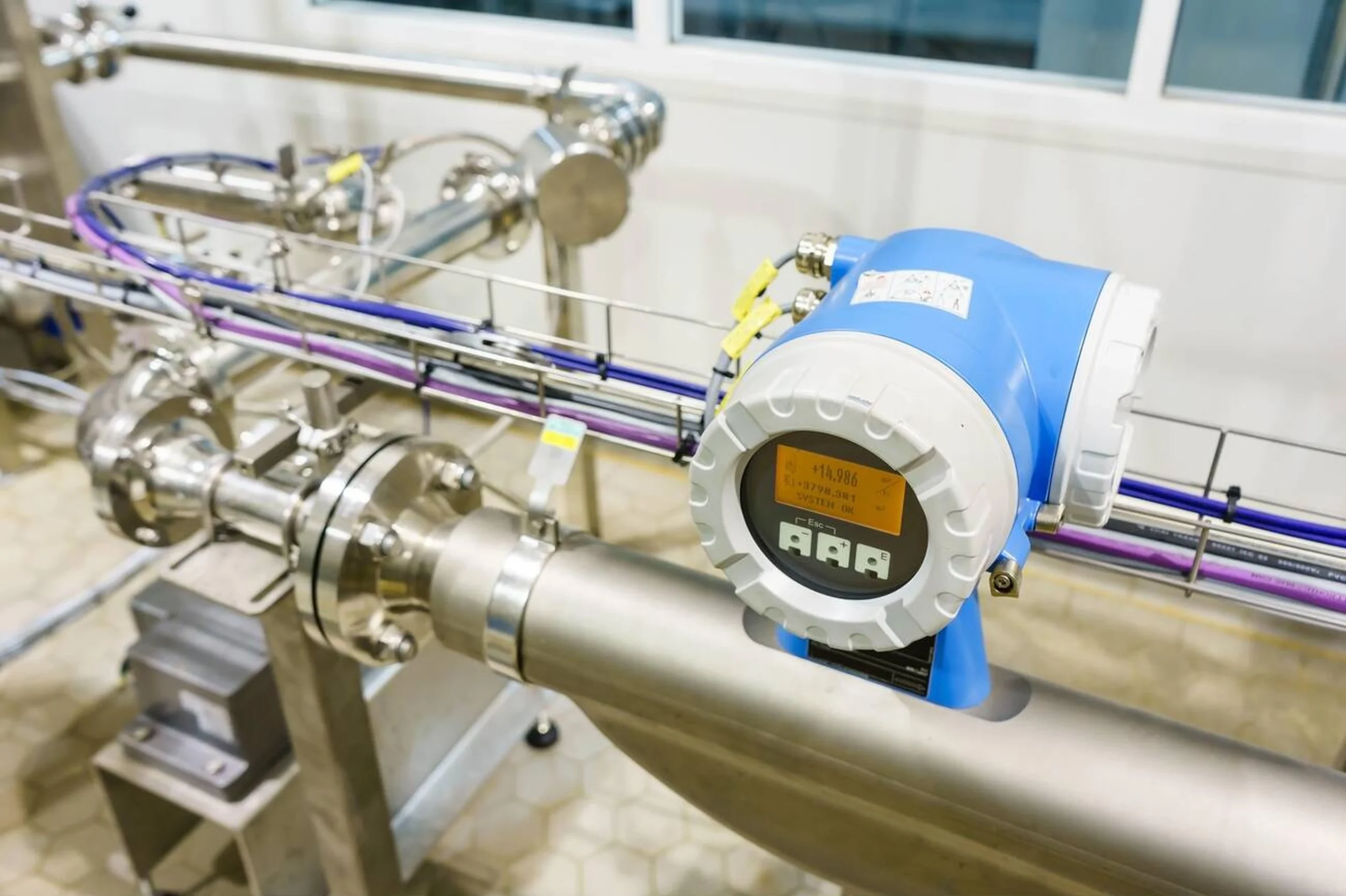

این سطح سنج صنعتی بدون تماس با سیال کار میکند. سنسور آن که در بالای مخزن نصب میشود، یک پالس صوتی با فرکانس بالا (التراسوند) به سمت سطح مایع ارسال میکند. با اندازهگیری زمان رفت و برگشت این پالس، دستگاه فاصله تا سطح مایع و در نتیجه ارتفاع آن را محاسبه میکند.

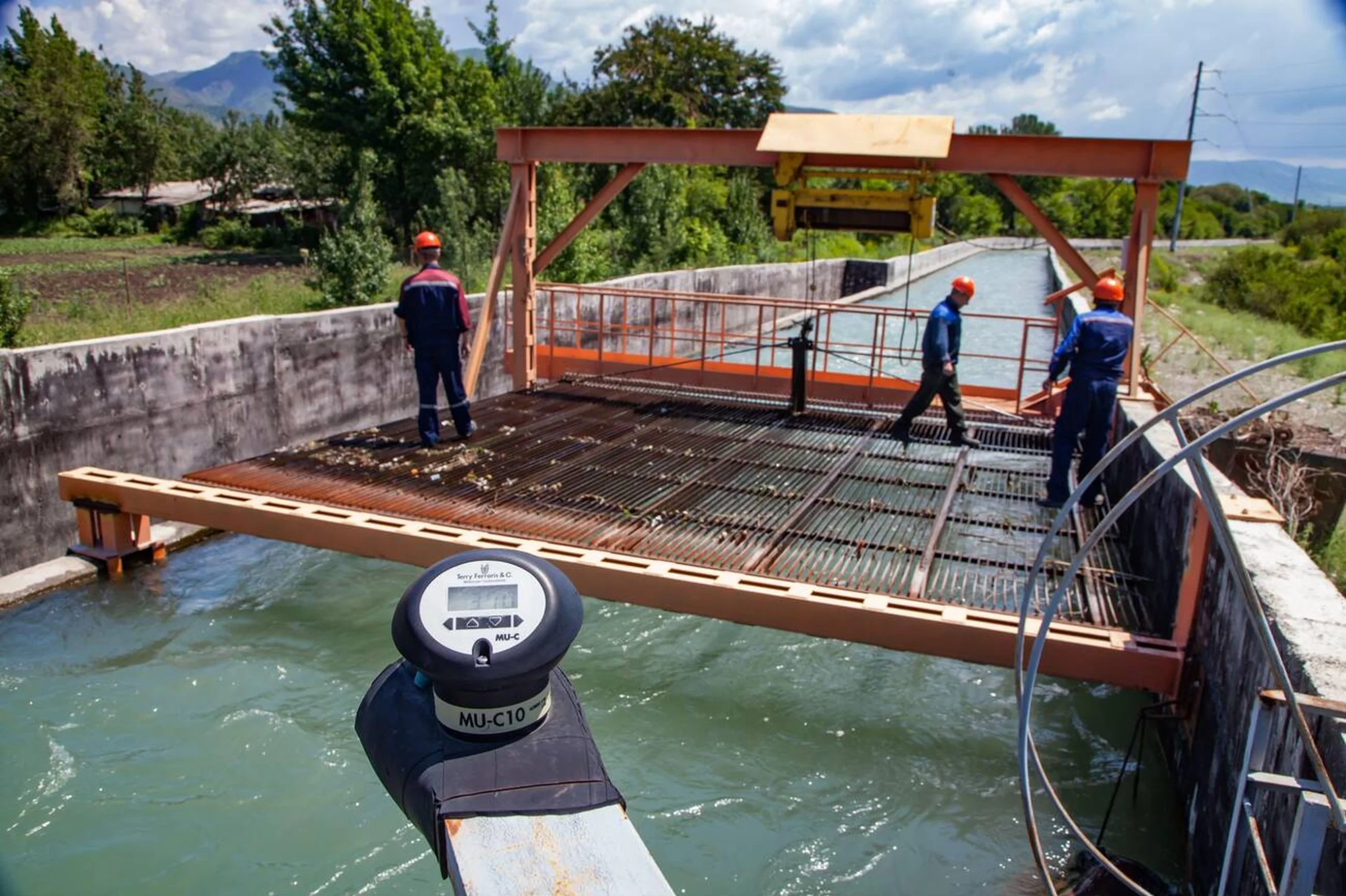

۸. سطح سنج راداری (Radar Level Transmitter)

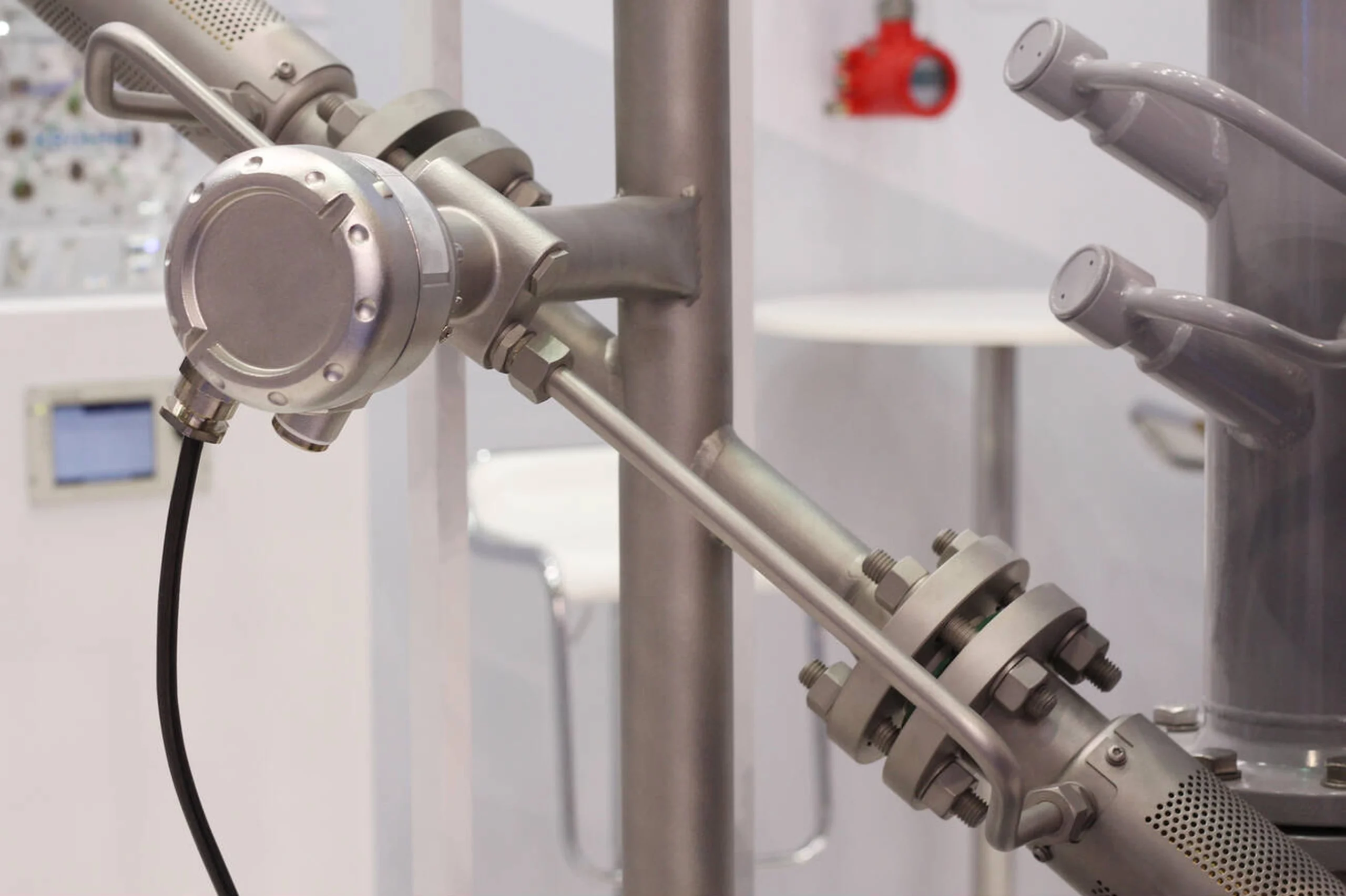

سطحسنجهای راداری نیز بدون تماس با سیال عمل میکنند و شبیه به نوع التراسونیک هستند، اما به جای امواج صوتی، از امواج الکترومغناطیسی (رادار) استفاده میکنند. این تکنولوژی دقت بسیار بالایی دارد و تحت تأثیر عواملی مانند بخار، گرد و غبار و تغییرات دما قرار نمیگیرد.
۹. رادار موج هدایت شده (Guided Wave Radar - GWR)
این نوع خاص از سطحسنج راداری، دارای یک میله یا کابل (پراب) است که تا انتهای مخزن امتداد مییابد. امواج رادار در طول این پراب به سمت پایین هدایت میشوند که این امر سیگنال را متمرکز کرده و آن را برای استفاده در مایعات با دیالکتریک پایین یا مخازن دارای تلاطم، بسیار مناسب میسازد.

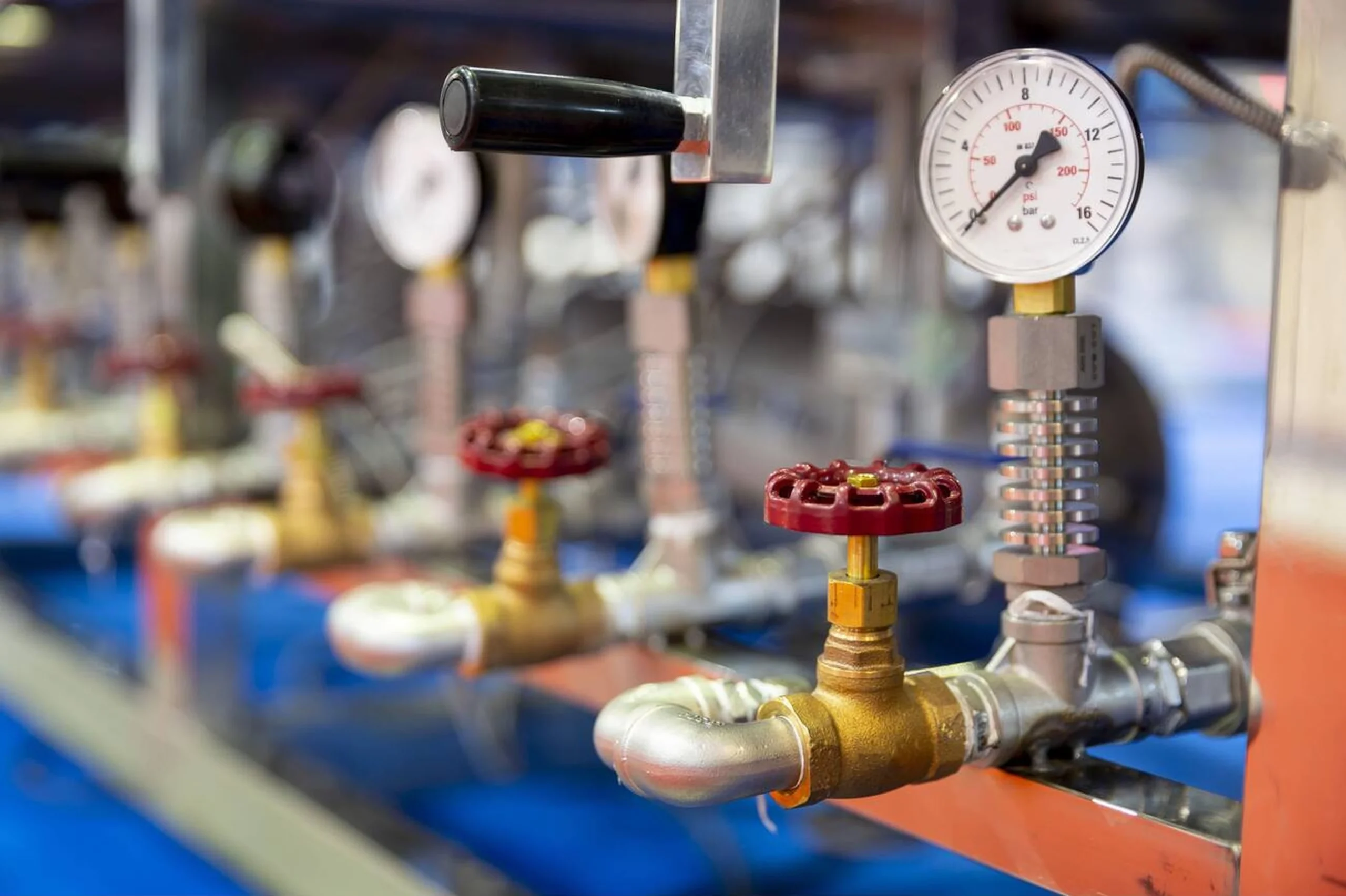

۱۰. سطح سنج هیدرواستاتیک (Hydrostatic Level Transmitter)
این روش بر این اصل استوار است که فشار در پایین یک ستون مایع، مستقیماً با ارتفاع (سطح) آن مایع متناسب است. در این روش، یک ترانسمیتر فشار در پایینترین نقطه مخزن نصب شده و با اندازهگیری فشار هیدرواستاتیک، سطح مایع را محاسبه میکند.
۱۱. سطح سنج خازنی (Capacitance Level Transmitter)
یک سنسور سطح خازنی مانند یک خازن عمل میکند که پراب سنسور یک صفحه و دیواره مخزن (در مخازن فلزی) صفحه دیگر آن است. با بالا رفتن سطح مایع بین این دو صفحه، ظرفیت خازنی تغییر میکند. این تغییر که با سطح متناسب است، توسط دستگاه اندازهگیری میشود.
۱۲. سطح سنج دیسپلیسری (Displacer Level Transmitter)
این روش بر اساس قانون ارشمیدس کار میکند. یک جسم شناور (Displacer) که چگالی آن از مایع بیشتر است، در مایع آویزان میشود. با بالا رفتن سطح مایع، نیروی شناوری وارد بر دیسپلیسر افزایش یافته و وزن ظاهری آن کم میشود. این تغییر وزن توسط یک ترانسمیتر اندازهگیری و به سطح تبدیل میشود.
۱۳. لول گیج مغناطیسی (Magnetic Level Gauge)

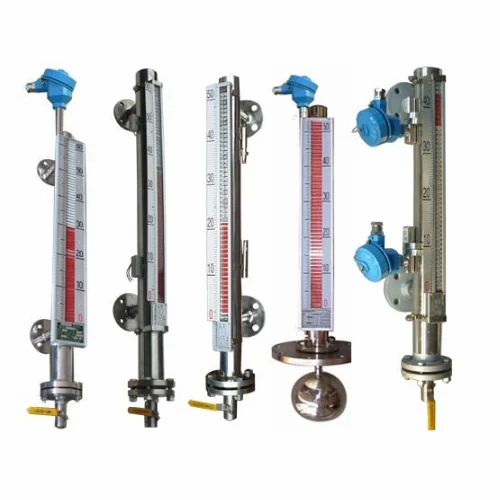

این دستگاه یک روش چشمی و بسیار قابل اعتماد برای مشاهده سطح است. یک شناور آهنربایی در داخل یک ستون خارجی متصل به مخزن، بالا و پایین میرود. این آهنربا، نشانگرهای رنگی را در بیرون ستون چرخانده و سطح را به وضوح نمایش میدهد. با نصب یک ترانسمیتر روی این ستون، میتوان سیگنال الکتریکی نیز از آن دریافت کرد.
۱۴. سوئیچ سطح دیاپازونی (Vibrating Fork)
این سوئیچ سطح نقطهای، دارای دو شاخک فلزی است که با فرکانس طبیعی خود مرتعش میشوند. هنگامی که مایع این شاخکها را میپوشاند، ارتعاش آنها میرا شده و این تغییر توسط مدار الکترونیکی تشخیص داده شده و سوئیچ عمل میکند. این نوع سوئیچ بسیار قابل اعتماد و بدون نیاز به کالیبراسیون است.
۱۵. سوئیچ سطح شناوری (Float Level Switch)
این سادهترین نوع سوئیچ سطح است. یک شناور که روی سطح مایع قرار دارد، با بالا و پایین رفتن، یک اهرم مکانیکی را حرکت داده و یک کلید الکتریکی را قطع یا وصل میکند. این سوئیچها ارزان هستند اما قطعات متحرک آنها ممکن است گیر کنند.
۱۶. راهنمای انتخاب سطح سنج مناسب
انتخاب یک سطح سنج صنعتی مناسب به عوامل متعددی بستگی دارد: نوع مایع (آب، اسید، حلال)، خواص مایع (خورندگی، ویسکوزیته)، دما و فشار مخزن، وجود فوم یا تلاطم در سطح مایع و دقت مورد نیاز.
۱۷. تأثیر فوم، بخار و تلاطم

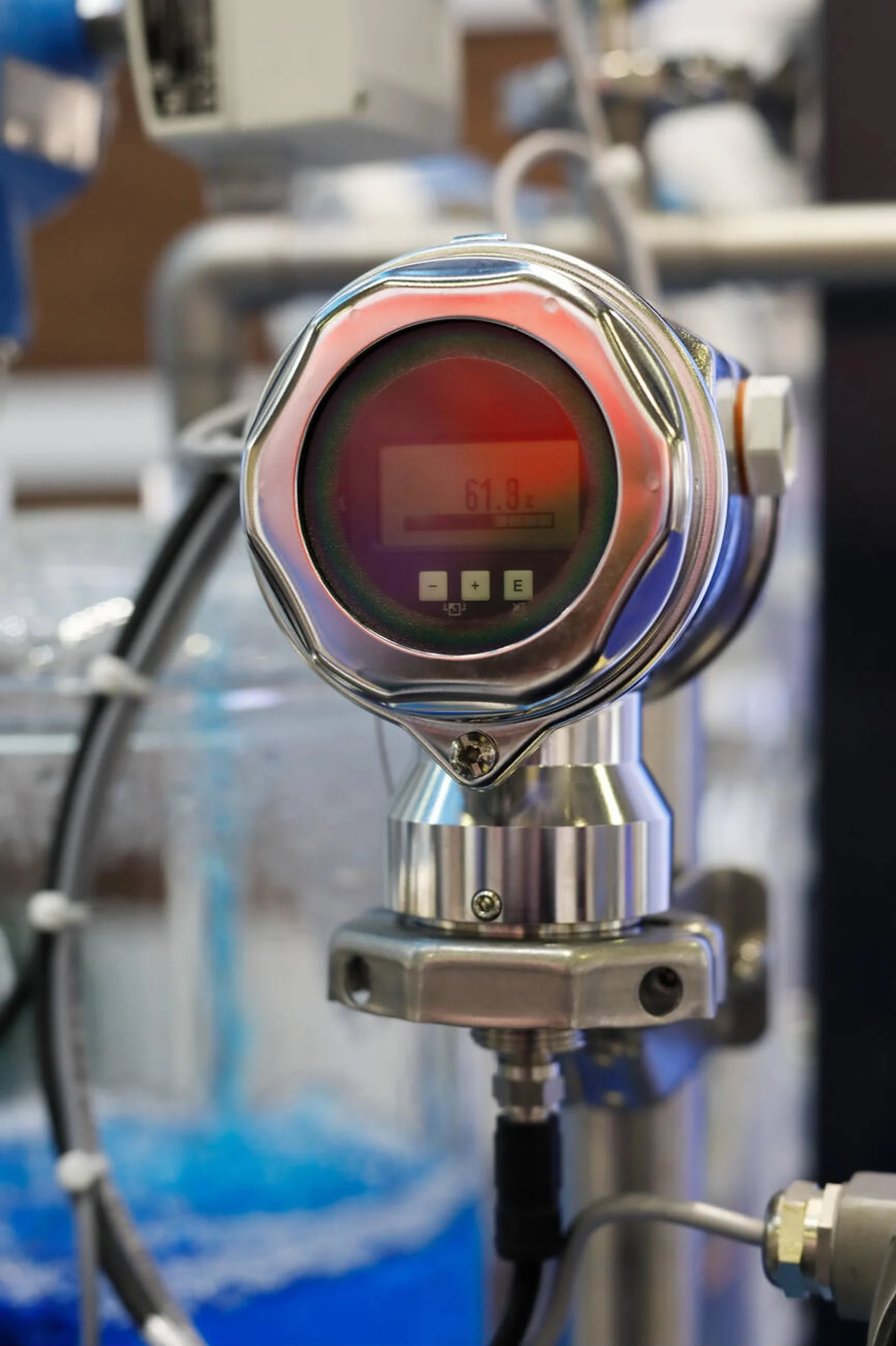

فوم میتواند امواج التراسونیک را جذب کرده و باعث ایجاد خطا شود. بخار و گرد و غبار نیز بر عملکرد سنسورهای التراسونیک تأثیر منفی دارند. در این شرایط، استفاده از تکنولوژی رادار یا رادار موج هدایت شده (GWR) گزینه بهتری است.
۱۸. کاربرد در صنایع آب و فاضلاب
در این صنعت، از سطحسنجهای التراسونیک و هیدرواستاتیک به طور گسترده برای اندازهگیری سطح مخازن ذخیره آب، چاهها و حوضچههای تصفیه فاضلاب استفاده میکنند.
۱۹. کاربرد در صنایع شیمیایی و پتروشیمی
در این صنایع به دلیل وجود مایعات خورنده و خطرناک، از سطحسنجهای بدون تماس مانند رادار یا مدلهای مقاوم در برابر خوردگی مانند لول گیجهای مغناطیسی با متریالهای خاص استفاده میشود.
۲۰. کاربرد در صنایع غذایی و دارویی
در این حوزه، تمام تجهیزات باید دارای طراحی بهداشتی (Sanitary) باشند. سطحسنجهای راداری و هیدرواستاتیک با اتصالات بهداشتی و بدنههای از جنس فولاد ضد زنگ صیقلی، برای این کاربردها ایدهآل هستند.
۲۱. کاربرد در مخازن سوخت و روغن
برای اندازهگیری سطح در مخازن ذخیره سوخت، روغن و سایر هیدروکربنها، از تکنولوژیهایی مانند رادار، رادار موج هدایت شده و لول گیج مغناطیسی استفاده میکنند.

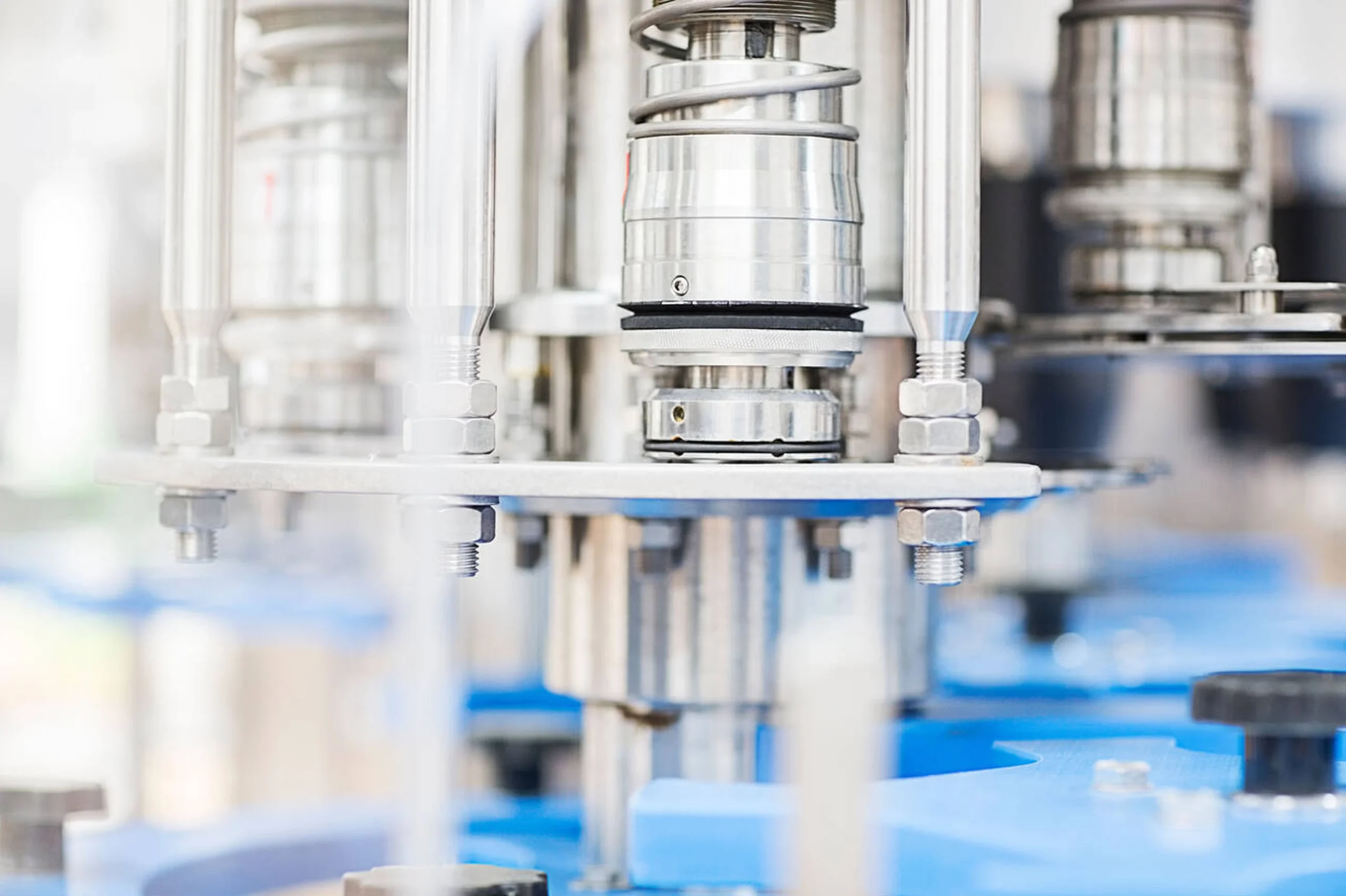

۲۲. کالیبراسیون سطح سنج
کالیبراسیون یک سطح سنج صنعتی شامل تنظیم خروجی سیگنال آن برای دو نقطه مشخص است: نقطه سطح پایین (معمولاً ۰٪) و نقطه سطح بالا (معمولاً ۱۰۰٪). این تنظیمات که به آن کالیبراسیون Zero و Span میگویند، تضمین میکند که خروجی ۴-۲۰ میلیآمپر دستگاه دقیقاً با سطح واقعی مخزن مطابقت دارد.
۲۳. ملاحظات نصب
نصب صحیح برای عملکرد دقیق یک سطحسنج ضروری است. برای سنسورهای بدون تماس، باید آنها را در محلی نصب کرد که از موانعی مانند نردبان یا لوله ورودی دور باشند. برای سنسورهای تماسی نیز باید از تأثیر تلاطم بر آنها جلوگیری کرد.
۲۴. سیگنال خروجی و پروتکلهای ارتباطی
علاوه بر خروجی استاندارد ۴-۲۰ میلیآمپر، بسیاری از سطحسنجهای مدرن از پروتکلهای ارتباطی دیجیتال مانند HART، Profibus یا Foundation Fieldbus پشتیبانی میکنند. این پروتکلها امکان دسترسی به اطلاعات تشخیصی و تنظیمات پیشرفته را فراهم میآورند.
۲۵. گواهینامههای ضدانفجار

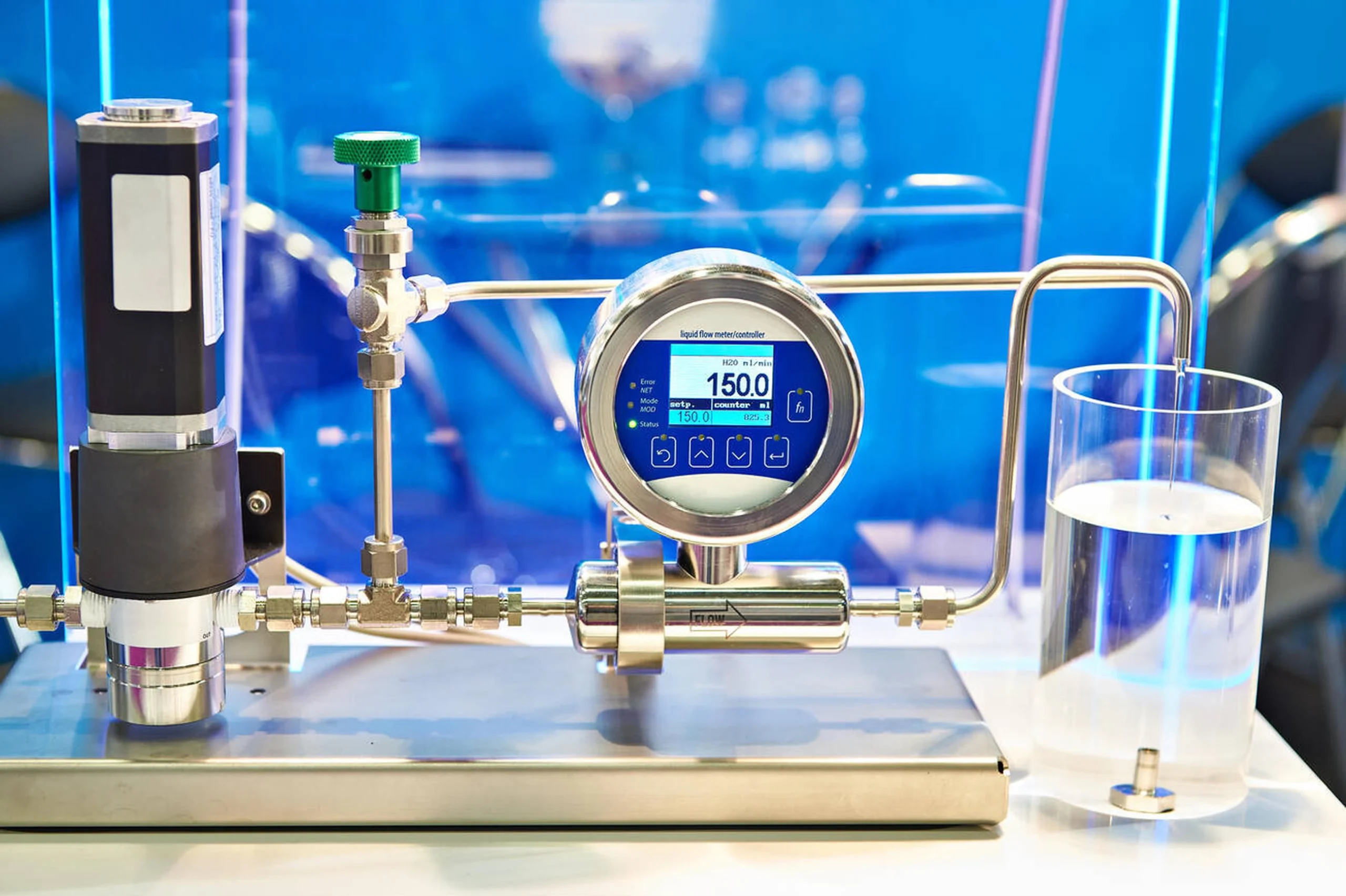

در مخازنی که مایعات یا بخارات قابل اشتعال در آنها وجود دارد (مناطق پرخطر)، باید از سطحسنجهایی استفاده کرد که دارای گواهینامههای ایمنی ضدانفجار (مانند ATEX یا IECEx) هستند.
۲۶. اندازهگیری سطح مشترک (Interface Level)
در مخازنی که دو مایع غیرقابل امتزاج (مانند آب و نفت) وجود دارد، برخی تکنولوژیهای پیشرفته مانند رادار موج هدایت شده (GWR) قادرند سطح مشترک بین این دو مایع را نیز اندازهگیری کنند.

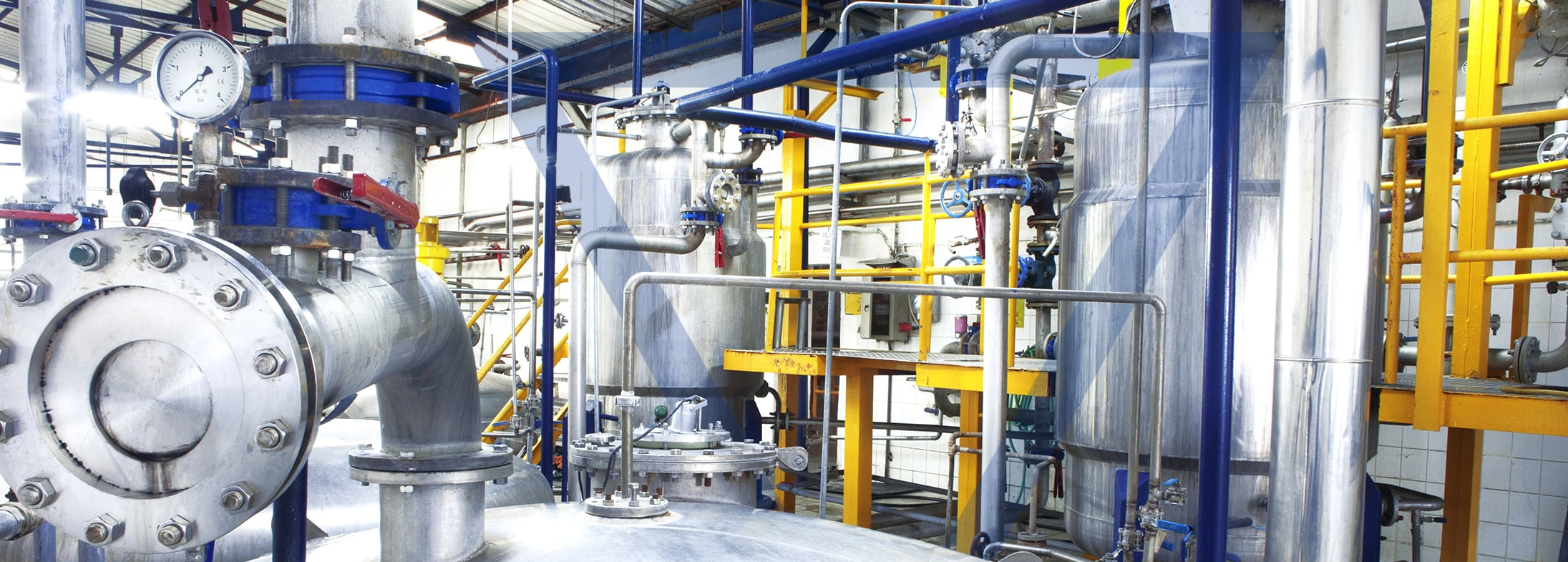

۲۷. Still Pipe یا Stilling Well چیست؟
در مخازنی که سطح مایع بسیار متلاطم است، از یک لوله عمودی آرامکننده (Stilling Well) در داخل مخزن استفاده میکنند. با نصب سنسور سطحسنج در داخل این لوله، از تأثیر امواج و تلاطم بر اندازهگیری جلوگیری میشود.
۲۸. نتیجهگیری: انتخابی حیاتی برای کنترل و ایمنی
سطح سنج صنعتی یک جزء کلیدی در اتوماسیون فرآیندهاست. انتخاب هوشمندانه تکنولوژی اندازهگیری بر اساس شرایط خاص هر کاربرد، نقشی مستقیم در افزایش ایمنی، بهبود کنترل موجودی و کاهش هزینههای عملیاتی دارد. درک صحیح از قابلیتها و محدودیتهای هر روش، اساس یک سیستم اندازهگیری سطح قابل اعتماد و کارآمد است.
