ترنسدیوسر ابزار دقیق چیست؟ | راهنمای کامل انواع مبدلها 2025
مقدمه: زبان مشترک دنیای فیزیک و الکترونیک
در دنیای ابزار دقیق، ما نیاز داریم تا کمیتهای فیزیکی مانند دما یا فشار را اندازهگیری کنیم. کامپیوترها و کنترلرها این کمیتها را مستقیماً درک نمیکنند. اینجاست که ترنسدیوسر ابزار دقیق به عنوان یک مترجم حیاتی وارد عمل میشود و دنیای فیزیکی را به دنیای الکترونیکی متصل میکند.
ترنسدیوسر چیست؟ یک تعریف ساده
ترنسدیوسر یا مبدل، دستگاهی است که یک نوع انرژی را به نوع دیگری از انرژی تبدیل میکند. در ابزار دقیق، این تعریف معمولاً به تبدیل یک کمیت فیزیکی (مانند نیرو، فشار، دما) به یک سیگنال الکتریکی قابل اندازهگیری (مانند ولتاژ یا جریان) اشاره دارد.
چرا به ترنسدیوسر نیاز داریم؟
سیستمهای کنترلی مانند PLCها فقط سیگنالهای الکتریکی را میفهمند. ما از ترنسدیوسرها استفاده میکنیم تا این سیستمها بتوانند متغیرهای دنیای واقعی را "ببینند" و "احساس" کنند. بدون مبدلها، اتوماسیون صنعتی مدرن عملاً غیرممکن بود.
تفاوت ترنسدیوسر و سنسور چیست؟
این دو اصطلاح اغلب به جای هم به کار میروند، اما تفاوت ظریفی دارند. سنسور (Sensor) یک کمیت فیزیکی را حس میکند و به آن واکنش نشان میدهد. ترنسدیوسر آن کمیت حس شده را به یک نوع انرژی دیگر تبدیل میکند. در واقع، بسیاری از ترنسدیوسرها در قلب خود یک سنسور دارند.
ساختار اصلی یک ترنسدیوسر ابزار دقیق
یک ترنسدیوسر معمولی از دو بخش اصلی تشکیل شده است. بخش اول، عنصر حسگر (Sensing Element) است که مستقیماً با کمیت فیزیکی در تماس است. بخش دوم، واحد تبدیل (Transduction Unit) است که خروجی سنسور را به یک سیگنال الکتریکی استاندارد تبدیل میکند.
اصل کار ترنسدیوسر چگونه است؟
اساس کار یک ترنسدیوسر بر یک پدیده فیزیکی استوار است. به عنوان مثال، یک ترنسدیوسر فشار ممکن است از این اصل استفاده کند که تغییر فشار روی یک دیافراگم، مقاومت الکتریکی یک استرین گیج را تغییر میدهد. این تغییر مقاومت سپس به سیگنال ولتاژ تبدیل میشود.
طبقهبندی ترنسدیوسرها
ما میتوانیم ترنسدیوسرها را بر اساس معیارهای مختلفی طبقهبندی کنیم. مهمترین دستهبندیها بر اساس نوع انرژی ورودی، اصل کار و نوع سیگنال خروجی است. این طبقهبندی به مهندسان در انتخاب مبدل مناسب کمک میکند.
ترنسدیوسرهای اکتیو (Active) و پسیو (Passive)
ترنسدیوسرهای پسیو برای کار کردن به یک منبع تغذیه خارجی نیاز دارند (مانند استرین گیج). در مقابل، ترنسدیوسرهای اکتیو یا خودمولد، خودشان سیگنال الکتریکی تولید میکنند و نیازی به تغذیه خارجی ندارند (مانند ترموکوپل).
ترنسدیوسرهای آنالوگ و دیجیتال
ترنسدیوسرهای آنالوگ یک سیگنال خروجی پیوسته (مانند ولتاژ ۴-۲۰ میلیآمپر) تولید میکنند. از طرف دیگر، ترنسدیوسرهای دیجیتال خروجی خود را به صورت پالسهای گسسته یا یک پروتکل دیجیتال (مانند I²C) ارائه میدهند.

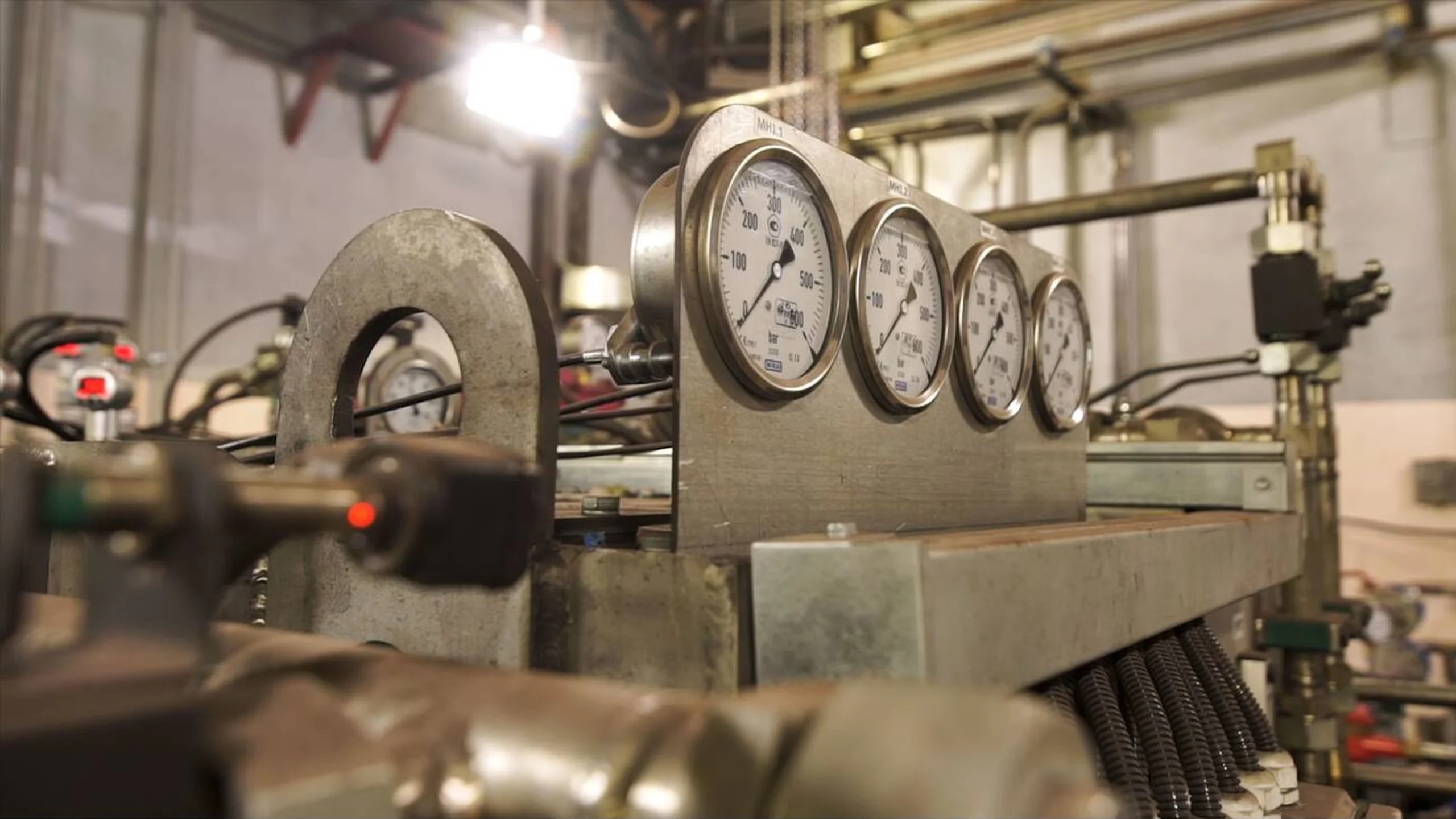

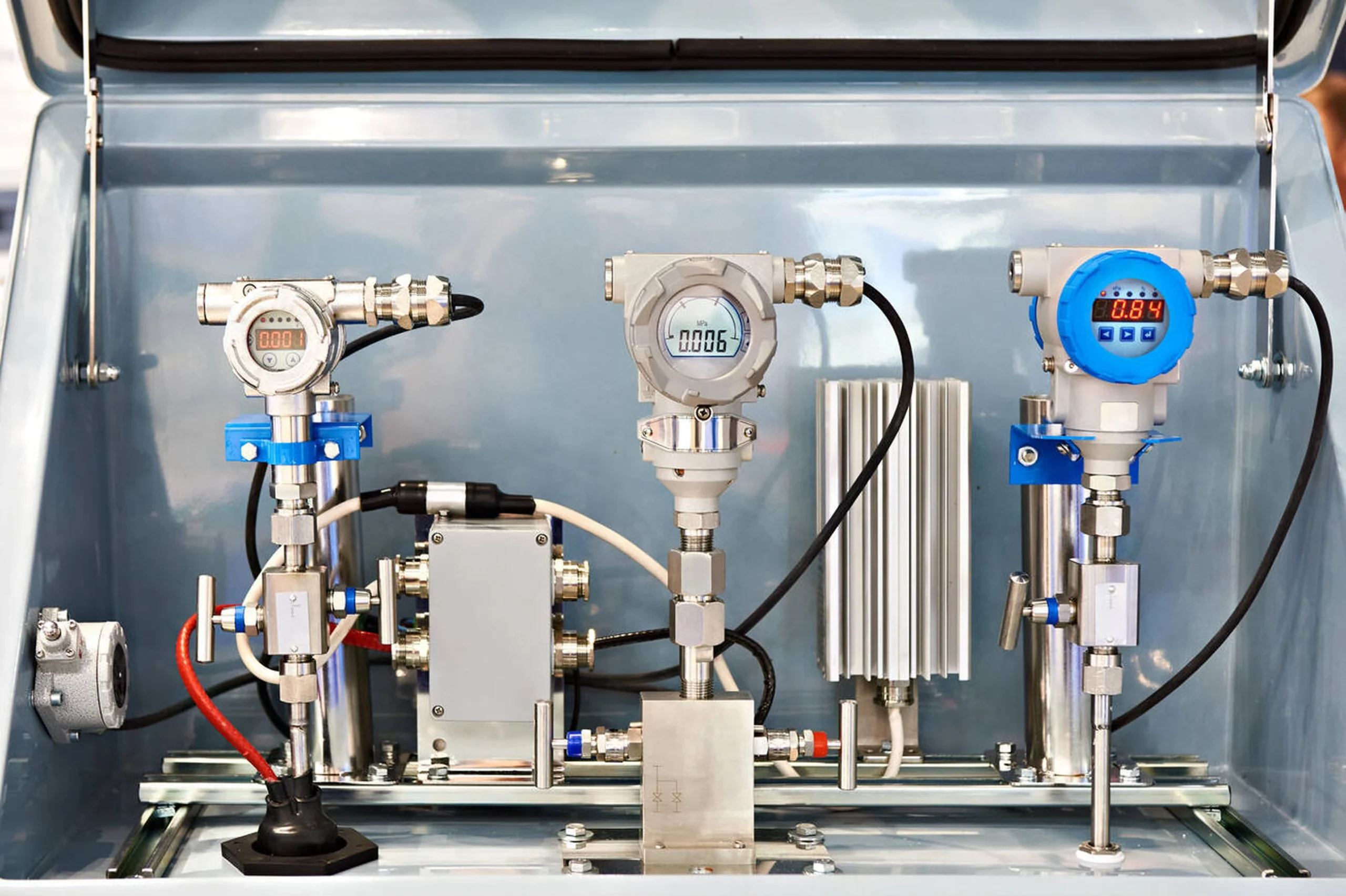

ترنسدیوسر فشار (Pressure Transducer)
این مبدلها فشار یک سیال (مایع یا گاز) را اندازهگیری میکنند. آنها فشار اعمال شده را به یک سیگنال الکتریکی متناسب تبدیل میکنند. این ابزارها در سیستمهای هیدرولیک، پنوماتیک و خطوط لوله کاربرد فراوانی دارند.
ترنسدیوسر دما (Temperature Transducer)
ترنسدیوسرهای دما، حرارت یک جسم یا محیط را به سیگنال الکتریکی تبدیل میکنند. ترموکوپلها، RTDها و ترمیستورها از رایجترین انواع سنسورهای دمایی هستند که در این مبدلها به کار میروند.
ترنسدیوسر سطح (Level Transducer)
این دستگاهها برای اندازهگیری سطح مایعات یا جامدات در مخازن استفاده میشوند. ترنسدیوسرهای سطح التراسونیک، راداری و فشاری از جمله محبوبترین انواع در صنعت هستند.

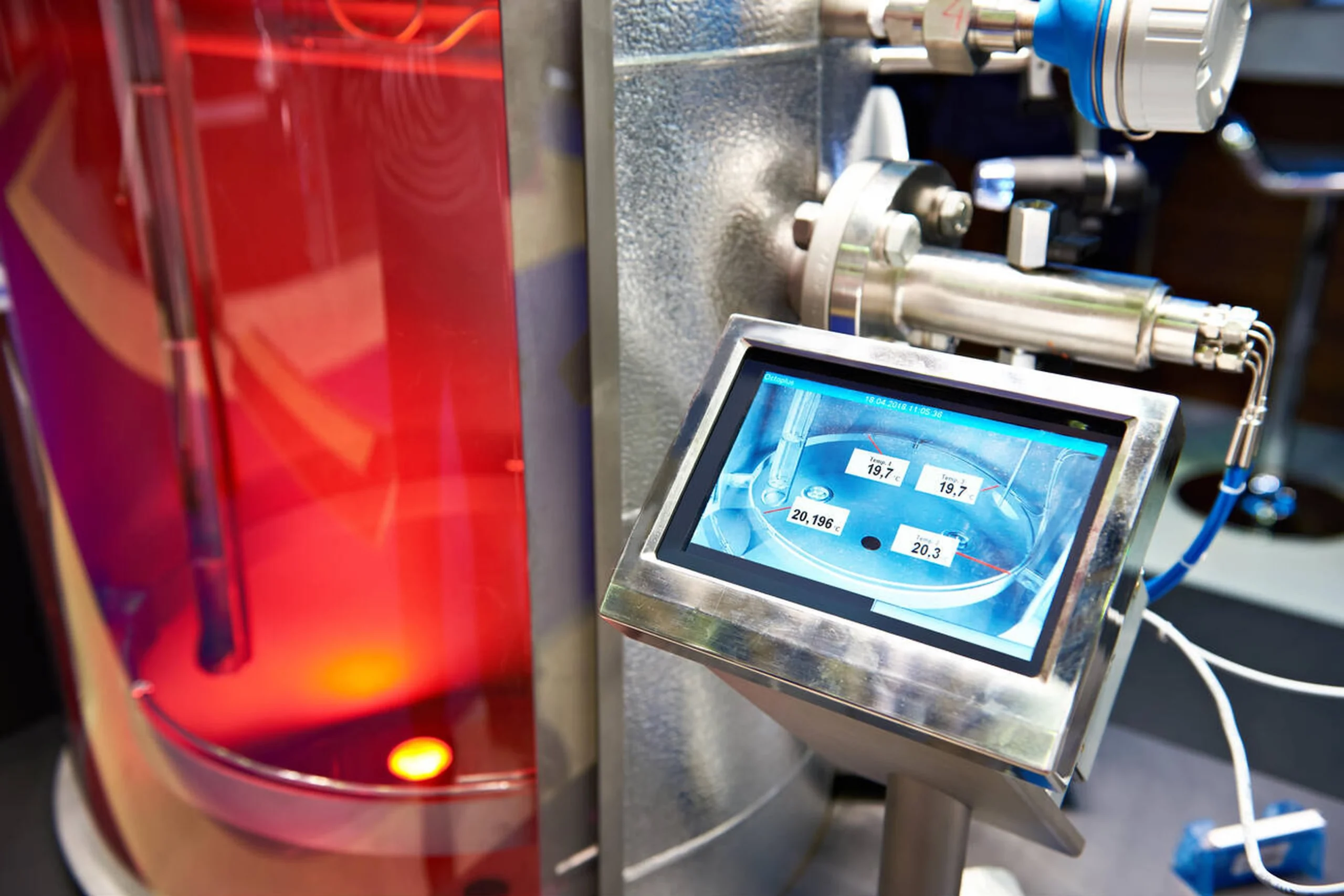

ترنسدیوسر جریان سیال (Flow Transducer)
این مبدلها که اغلب فلومتر نامیده میشوند، نرخ جریان یک سیال در لوله را اندازهگیری میکنند. ترنسدیوسرهای توربینی، مغناطیسی و ورتکس هر کدام برای کاربردهای خاصی طراحی شدهاند.
ترنسدیوسر نیرو و وزن (Load Cell)
لودسل یک نوع ترنسدیوسر ابزار دقیق است که نیرو یا وزن را به سیگنال الکتریکی تبدیل میکند. این ابزارها قلب ترازوهای دیجیتال و سیستمهای توزین صنعتی هستند و معمولاً بر اساس استرین گیج کار میکنند.
ترنسدیوسر جابجایی (Displacement Transducer)
این مبدلها میزان حرکت یا تغییر موقعیت یک جسم را اندازهگیری میکنند. LVDTها (ترانسفورماتور دیفرانسیلی متغیر خطی) یکی از دقیقترین انواع ترنسدیوسرهای جابجایی هستند.
ترنسدیوسر ارتعاش (Vibration Transducer)
این دستگاهها که شتابسنج نیز نامیده میشوند، لرزش و ارتعاشات ماشینآلات دوار مانند موتورها و توربینها را اندازهگیری میکنند. این اطلاعات برای پیشبینی خرابی تجهیزات بسیار حیاتی است.
ترنسدیوسر رطوبت (Humidity Transducer)
این مبدلها میزان رطوبت نسبی در هوا یا یک گاز را اندازهگیری میکنند. آنها در سیستمهای تهویه مطبوع (HVAC)، گلخانهها و انبارهای دارویی کاربرد گستردهای دارند.
ترنسدیوسر اولتراسونیک (Ultrasonic Transducer)
این دستگاهها پالسهای صوتی با فرکانس بالا تولید کرده و پژواک آنها را دریافت میکنند. از آنها برای اندازهگیری فاصله، سطح مایعات و همچنین در تصویربرداری پزشکی (سونوگرافی) استفاده میشود.

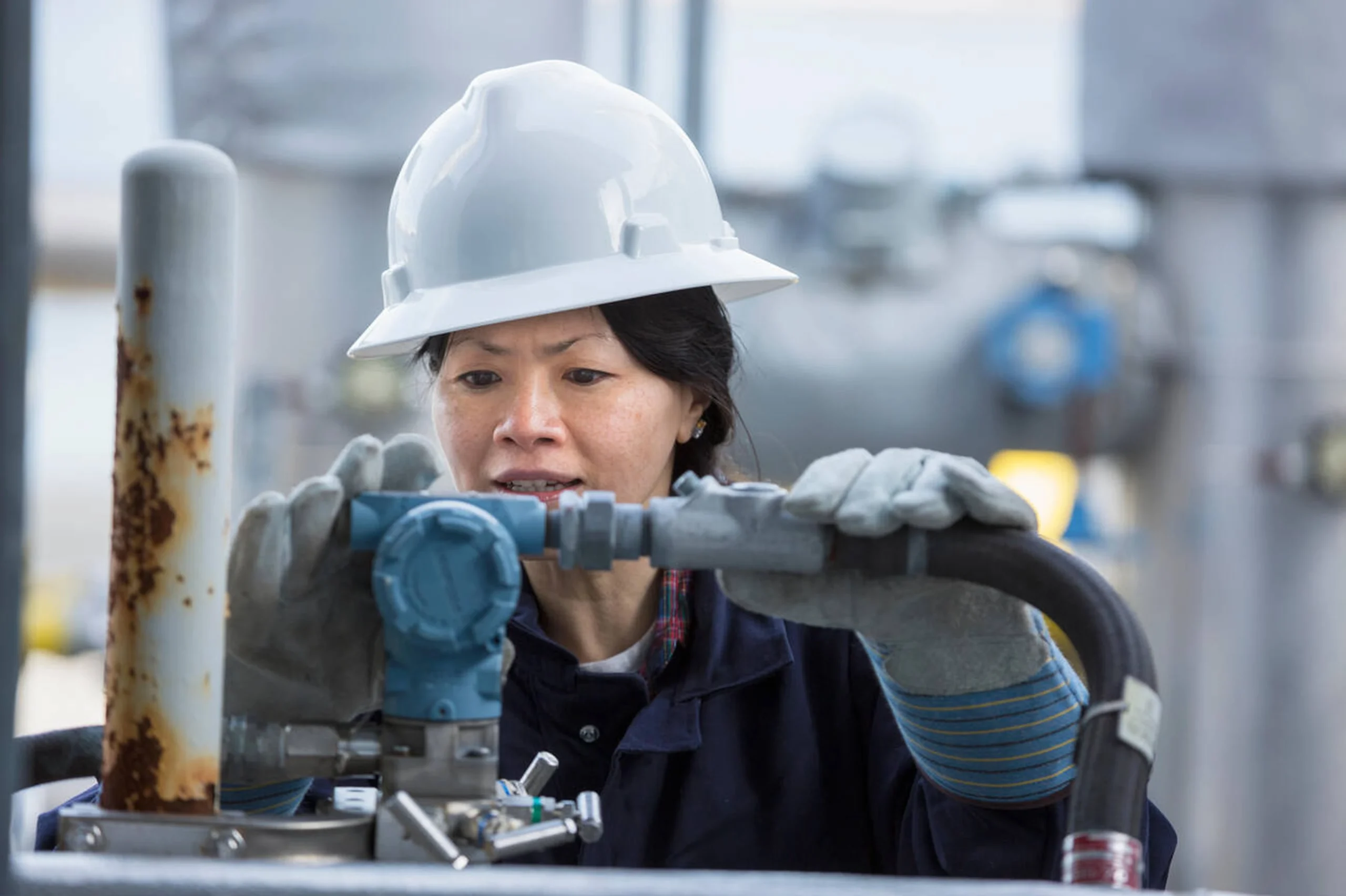

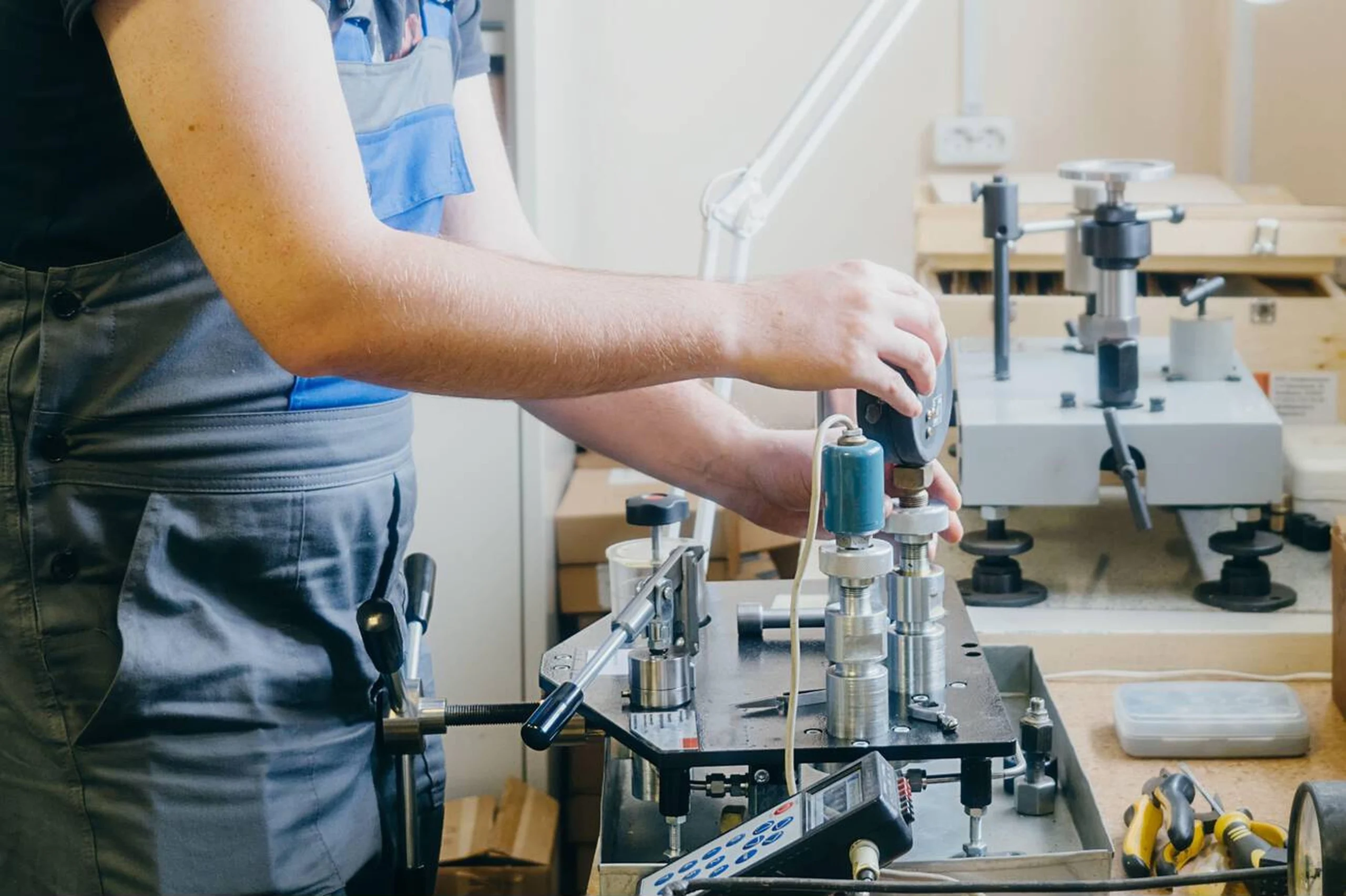

اهمیت کالیبراسیون ترنسدیوسرها
با گذشت زمان و تحت شرایط کاری، دقت یک ترنسدیوسر ممکن است کاهش یابد. کالیبراسیون فرآیندی است که در آن خروجی مبدل با یک مقدار استاندارد و مرجع مقایسه و تنظیم میشود تا از صحت اندازهگیری اطمینان حاصل شود.
سیگنالهای خروجی استاندارد
برای سازگاری تجهیزات ابزار دقیق از برندهای مختلف، سیگنالهای خروجی استاندارد تعریف شدهاند. رایجترین سیگنال جریانی ۴ تا ۲۰ میلیآمپر و رایجترین سیگنال ولتاژی ۰ تا ۱۰ ولت است.
خطی بودن (Linearity)
یکی از مشخصات مهم یک ترنسدیوسر ابزار دقیق خوب، خطی بودن آن است. این ویژگی به این معناست که سیگنال خروجی باید نسبت مستقیمی با کمیت ورودی داشته باشد. هرچه این رابطه خطیتر باشد، دقت اندازهگیری بیشتر است.
دقت و تکرارپذیری (Accuracy & Repeatability)
دقت نشان میدهد که مقدار اندازهگیری شده چقدر به مقدار واقعی نزدیک است. تکرارپذیری نشان میدهد که اگر یک کمیت ثابت را چندین بار اندازه بگیریم، خروجیهای ترنسدیوسر چقدر به هم نزدیک خواهند بود.
هیسترزیس (Hysteresis)
هیسترزیس به تفاوت خروجی ترنسدیوسر هنگام افزایش کمیت ورودی در مقایسه با هنگام کاهش آن گفته میشود. در یک مبدل ایدهآل، این پدیده باید به حداقل ممکن برسد.
تأثیرات محیطی بر عملکرد ترنسدیوسر
عواملی مانند دما، رطوبت، نویز الکترومغناطیسی (EMI) و ارتعاشات میتوانند بر دقت یک ترنسدیوسر تأثیر بگذارند. مهندسان هنگام نصب باید این عوامل را در نظر بگیرند و از شیلدینگ مناسب استفاده کنند.
ترنسدیوسرهای هوشمند (Smart Transducers)
نسل جدید ترنسدیوسرها دارای یک ریزپردازنده داخلی هستند. این مبدلهای هوشمند میتوانند کارهایی مانند کالیبراسیون خودکار، پردازش سیگنال و برقراری ارتباط دیجیتال از طریق پروتکلهایی مانند HART یا Fieldbus را انجام دهند.
کاربرد در اتوماسیون صنعتی
در یک کارخانه، صدها ترنسدیوسر ابزار دقیق به طور مداوم پارامترهای فرآیند را اندازهگیری کرده و اطلاعات را به سیستم کنترل مرکزی (PLC یا DCS) ارسال میکنند تا تولید به صورت بهینه و ایمن انجام شود.
کاربرد در پزشکی
تجهیزات پزشکی به شدت به ترنسدیوسرها وابستهاند. دستگاههای سونوگرافی، مانیتورهای فشار خون و پالس اکسیمترها همگی از انواع مختلف مبدلها برای تبدیل سیگنالهای بیولوژیکی به اطلاعات قابل نمایش استفاده میکنند.
نتیجهگیری: انتخاب ترنسدیوسر مناسب
ترنسدیوسرها اجزای بنیادی ابزار دقیق مدرن هستند. انتخاب مبدل مناسب نیازمند درک دقیق فرآیند، شرایط محیطی و مشخصات فنی مورد نیاز مانند دقت، محدوده اندازهگیری و نوع خروجی است. یک انتخاب صحیح، اساس یک سیستم کنترل قابل اعتماد و کارآمد است.
