ترانسمیتر فشار چیست؟ | راهنمای کامل انواع Pressure Transmitter
۱. مقدمه: نبض فرآیندهای صنعتی
فشار، یکی از چهار متغیر اصلی و حیاتی در کنترل فرآیندهای صنعتی (در کنار دما، سطح و جریان) است. اندازهگیری دقیق و قابل اعتماد فشار برای ایمنی، کیفیت محصول و بهرهوری اقتصادی ضروری است. ترانسمیتر فشار یا فرستنده فشار، ابزار دقیقی است که به عنوان چشم و گوش سیستم کنترل، این متغیر حیاتی را به طور مداوم پایش میکند.

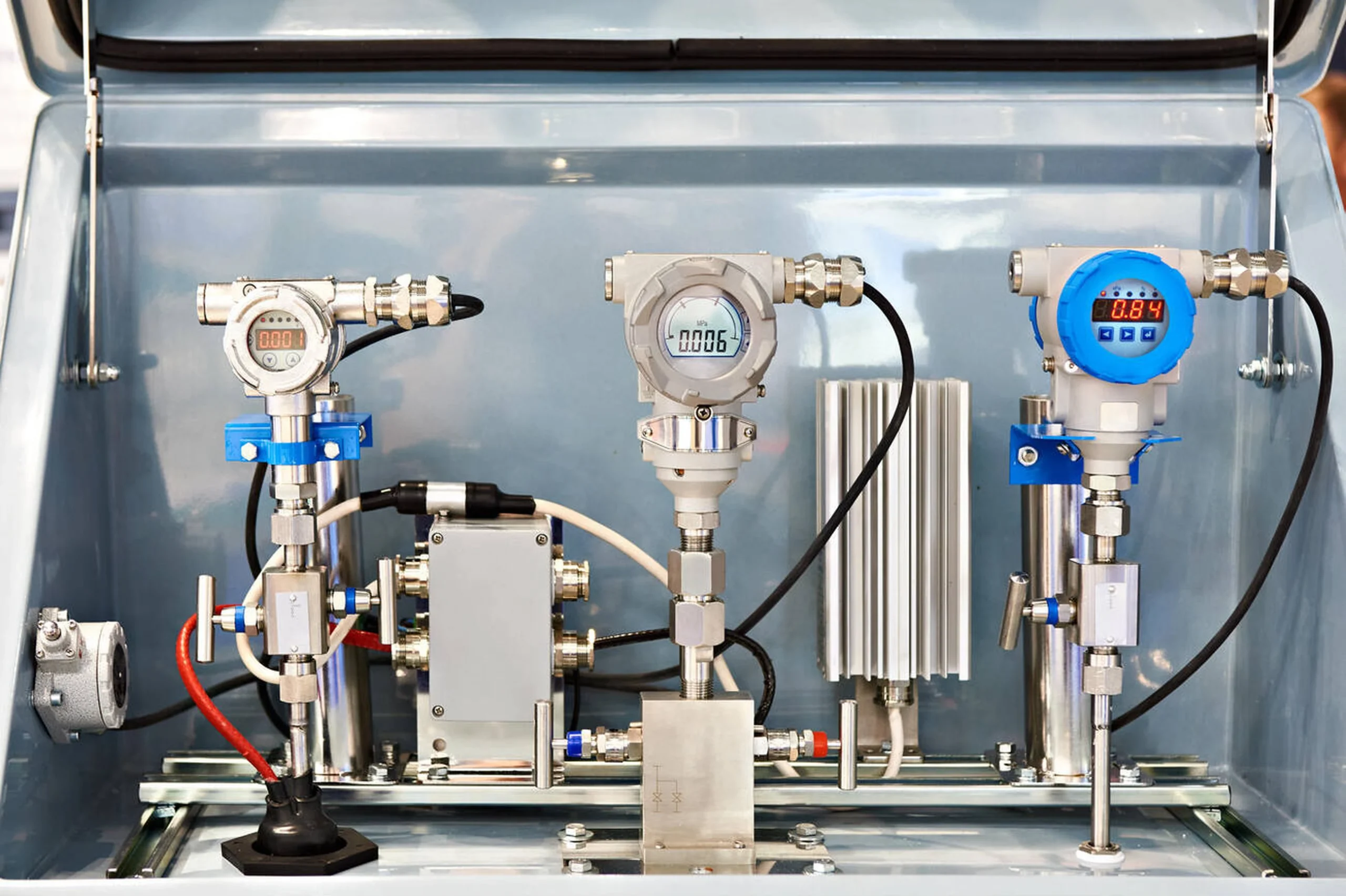

۲. فشار چیست؟ یک تعریف ساده
فشار (Pressure) به صورت نیروی وارد شده بر واحد سطح تعریف میشود. در صنعت، ما معمولاً فشار مایعات یا گازها را در خطوط لوله و مخازن اندازهگیری میکنیم. واحدهای رایج برای اندازهگیری فشار شامل بار (bar)، پاسکال (Pa)، پیاسآی (psi) و اتمسفر (atm) هستند.

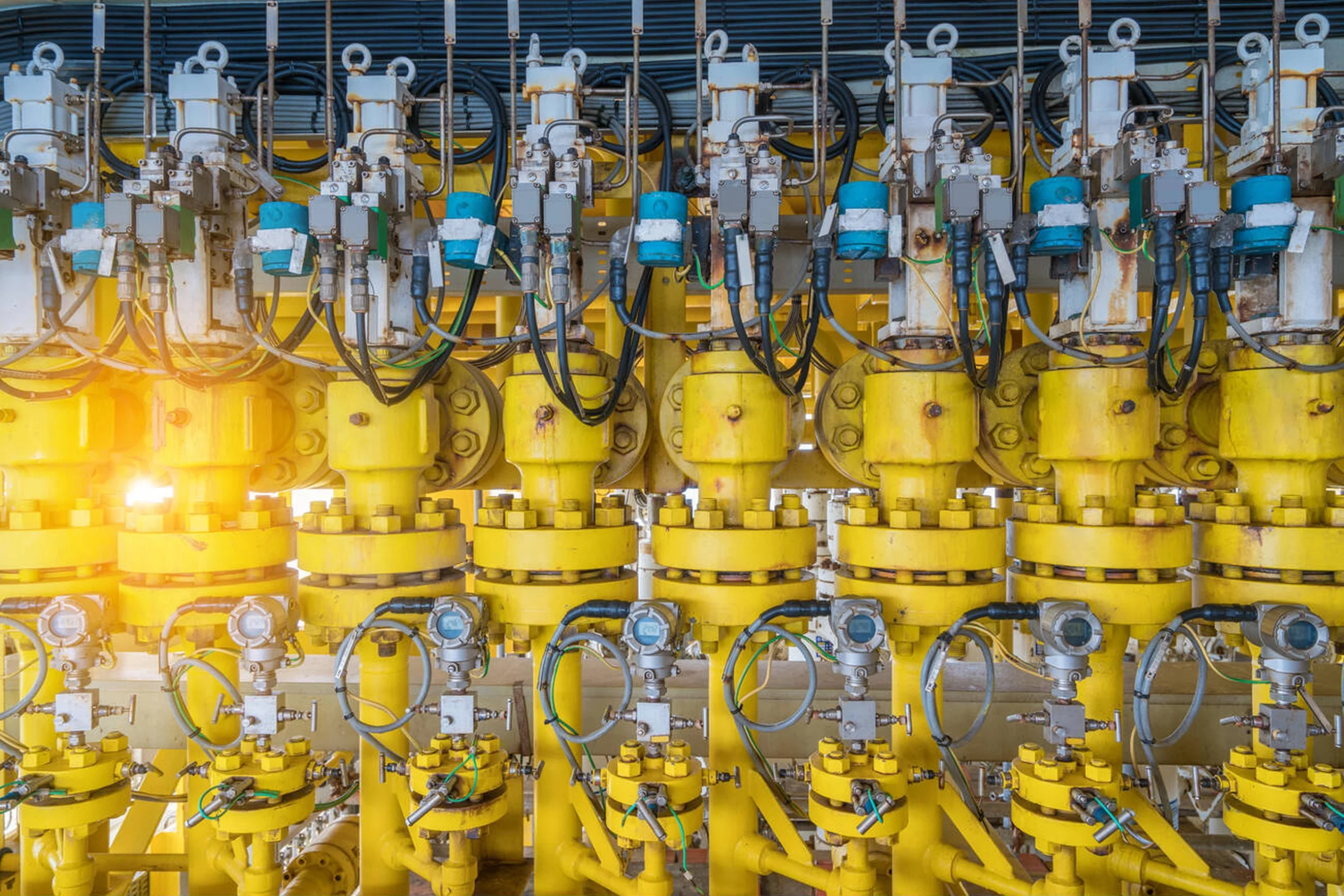

۳. ترانسمیتر فشار (Pressure Transmitter) چیست؟
ترانسمیتر فشار دستگاهی است که فشار یک سیال (مایع یا گاز) را اندازهگیری کرده و آن را به یک سیگنال الکتریکی استاندارد و قابل انتقال تبدیل میکند. این سیگنال سپس به اتاق کنترل مرکزی (PLC یا DCS) ارسال میشود تا مهندسان بتوانند فرآیند را بر اساس آن کنترل و نظارت کنند.
۴. چرا به ترانسمیتر فشار نیاز داریم؟
سیستمهای کنترل فرآیند نمیتوانند مقدار فشار را مستقیماً درک کنند. آنها به یک زبان مشترک الکتریکی نیاز دارند. ترانسمیتر فشار این وظیفه ترجمه را بر عهده میگیرد و مقدار فیزیکی فشار را به یک سیگنال الکتریکی قابل فهم (مانند ۴-۲۰ میلیآمپر) تبدیل میکند.

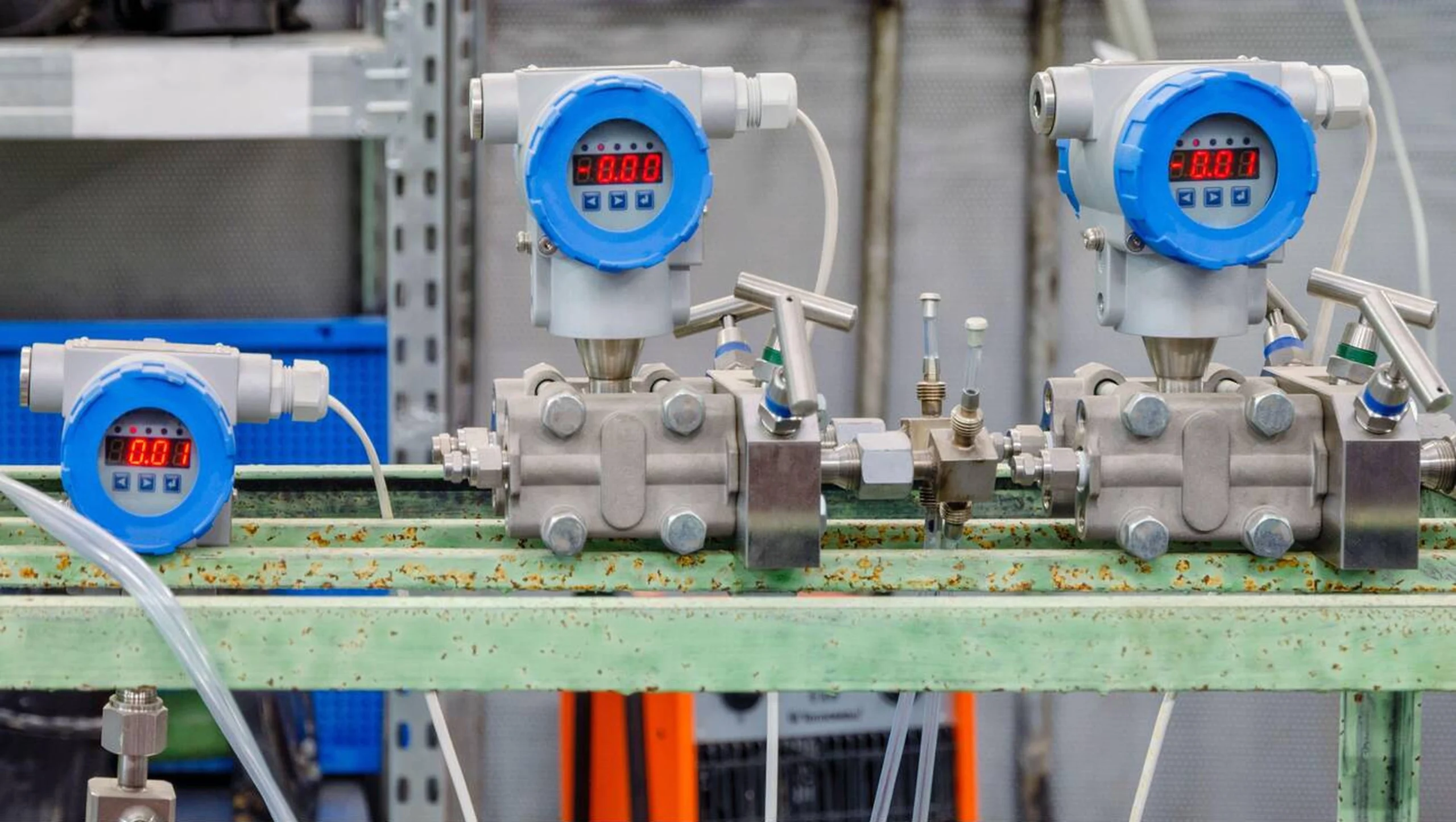

۵. اجزای اصلی یک ترانسمیتر فشار
یک فرستنده فشار مدرن از سه بخش اصلی تشکیل شده است: ۱. عنصر حسگر اولیه: بخشی که مستقیماً با فشار فرآیند در تماس است (معمولاً یک دیافراگم). ۲. سنسور (مبدل): که تغییر فیزیکی عنصر حسگر را به یک سیگنال الکتریکی اولیه تبدیل میکند. ۳. بخش الکترونیکی: که سیگنال سنسور را تقویت، خطیسازی و به سیگنال خروجی استاندارد تبدیل میکند.

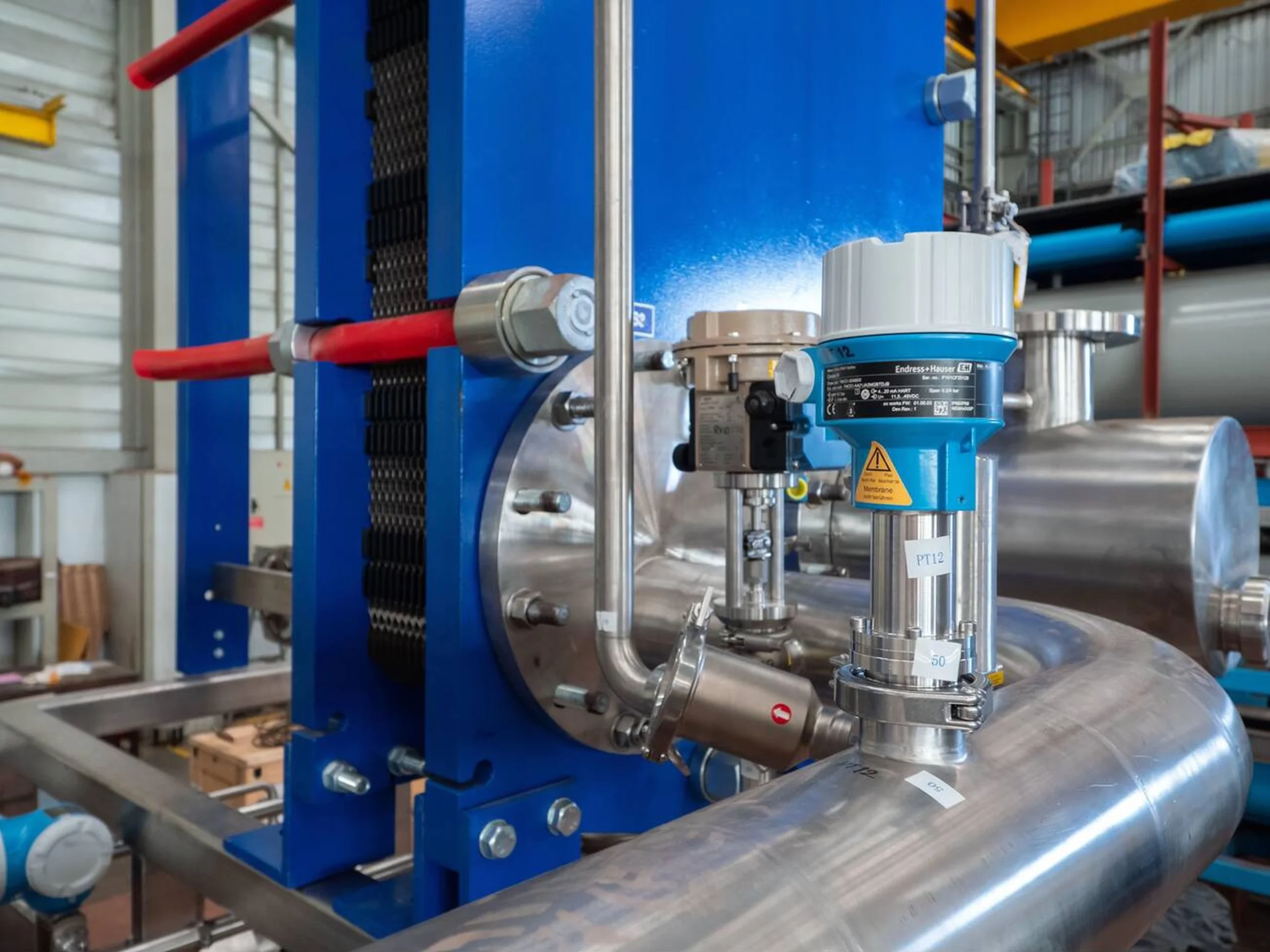

۶. انواع اندازهگیری فشار
ترانسمیترها فشار را نسبت به یک نقطه مرجع مشخص اندازهگیری میکنند. بر این اساس، سه نوع اصلی اندازهگیری فشار وجود دارد: فشار گیج (Gauge)، فشار مطلق (Absolute) و فشار تفاضلی (Differential).

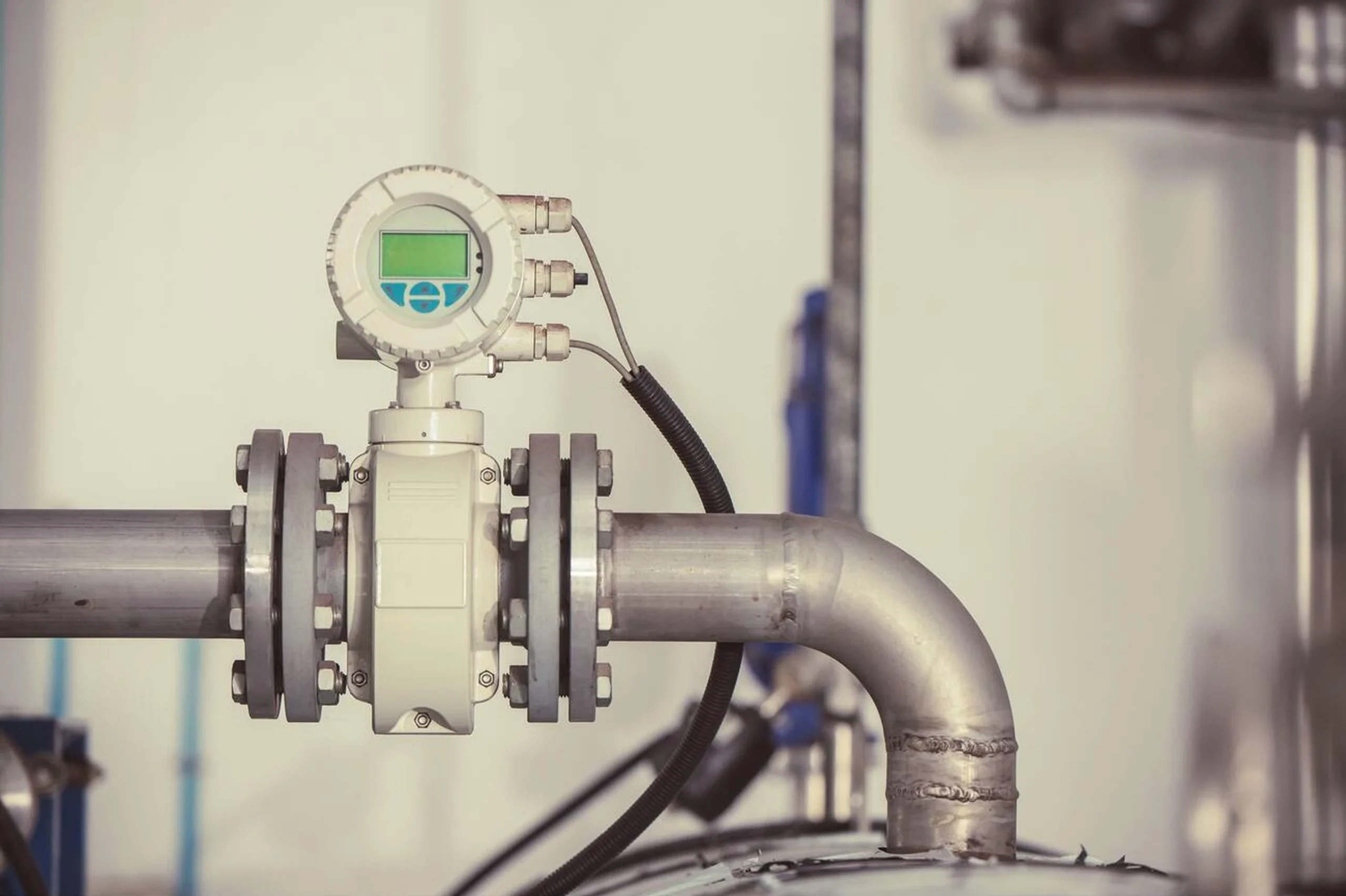

۷. ترانسمیتر فشار گیج (Gauge Pressure)
این رایجترین نوع اندازهگیری فشار است. ترانسمیتر فشار گیج، فشار فرآیند را نسبت به فشار اتمسفر محیط اندازهگیری میکند. این نوع برای اکثر کاربردهای صنعتی مانند اندازهگیری فشار در یک مخزن باز یا خط لوله مناسب است.
۸. ترانسمیتر فشار مطلق (Absolute Pressure)
این نوع ترانسمیتر، فشار فرآیند را نسبت به خلاء کامل (فشار صفر مطلق) اندازهگیری میکند. کاربرد آن در فرآیندهایی است که فشار اتمسفر بر آنها تأثیرگذار است، مانند فرآیندهای تحت خلاء یا پیشبینیهای هواشناسی.

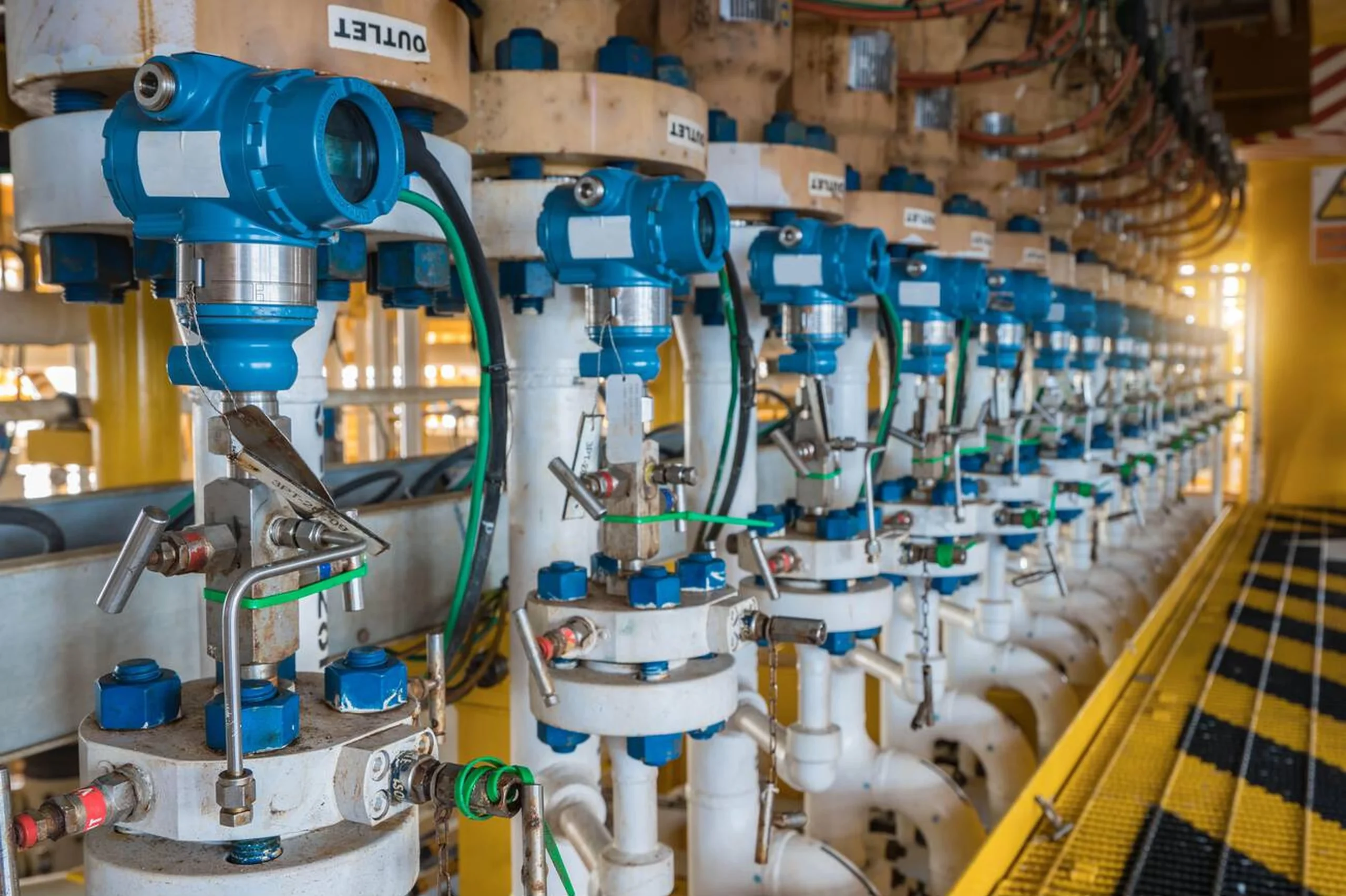

۹. ترانسمیتر فشار تفاضلی (Differential Pressure - DP)
یک ترانسمیتر فشار تفاضلی یا DP، اختلاف فشار بین دو نقطه را اندازهگیری میکند. این دستگاهها دو ورودی فشار (سمت فشار بالا و سمت فشار پایین) دارند و کاربردهای بسیار متنوعی از جمله اندازهگیری جریان، سطح مایعات و نظارت بر فیلترها دارند.
۱۰. تکنولوژیهای سنسور فشار
قلب یک ترانسمیتر فشار، سنسور آن است. تکنولوژیهای مختلفی برای تبدیل فشار به سیگنال الکتریکی وجود دارد که رایجترین آنها شامل پیزورزیستیو (استرین گیج)، خازنی و پیزوالکتریک است.
۱۱. سنسور پیزورزیستیو (Piezoresistive)
در این تکنولوژی، فشار بر روی یک دیافراگم باعث ایجاد کرنش در مقاومتهای الکتریکی کوچکی به نام استرین گیج (Strain Gauge) میشود. این کرنش، مقاومت الکتریکی آنها را تغییر میدهد. این تغییر مقاومت که با فشار متناسب است، توسط مدار الکترونیکی اندازهگیری میشود.
۱۲. سنسور خازنی (Capacitive)
یک سنسور خازنی مانند یک خازن متغیر عمل میکند. این سنسور از دو صفحه تشکیل شده که یکی ثابت و دیگری (دیافراگم) متحرک است. با اعمال فشار، فاصله بین این دو صفحه تغییر کرده و در نتیجه ظرفیت خازنی تغییر میکند. این نوع سنسورها دقت و پایداری بالایی دارند.
۱۳. دیافراگم سیل (Diaphragm Seal)
در فرآیندهایی که سیال بسیار خورنده، داغ یا دارای ذرات جامد است، از یک دیافراگم سیل برای ایزوله کردن ترانسمیتر استفاده میکنند. در این حالت، فشار از طریق یک دیافراگم خارجی و یک مایع پرکننده به سنسور اصلی منتقل میشود.

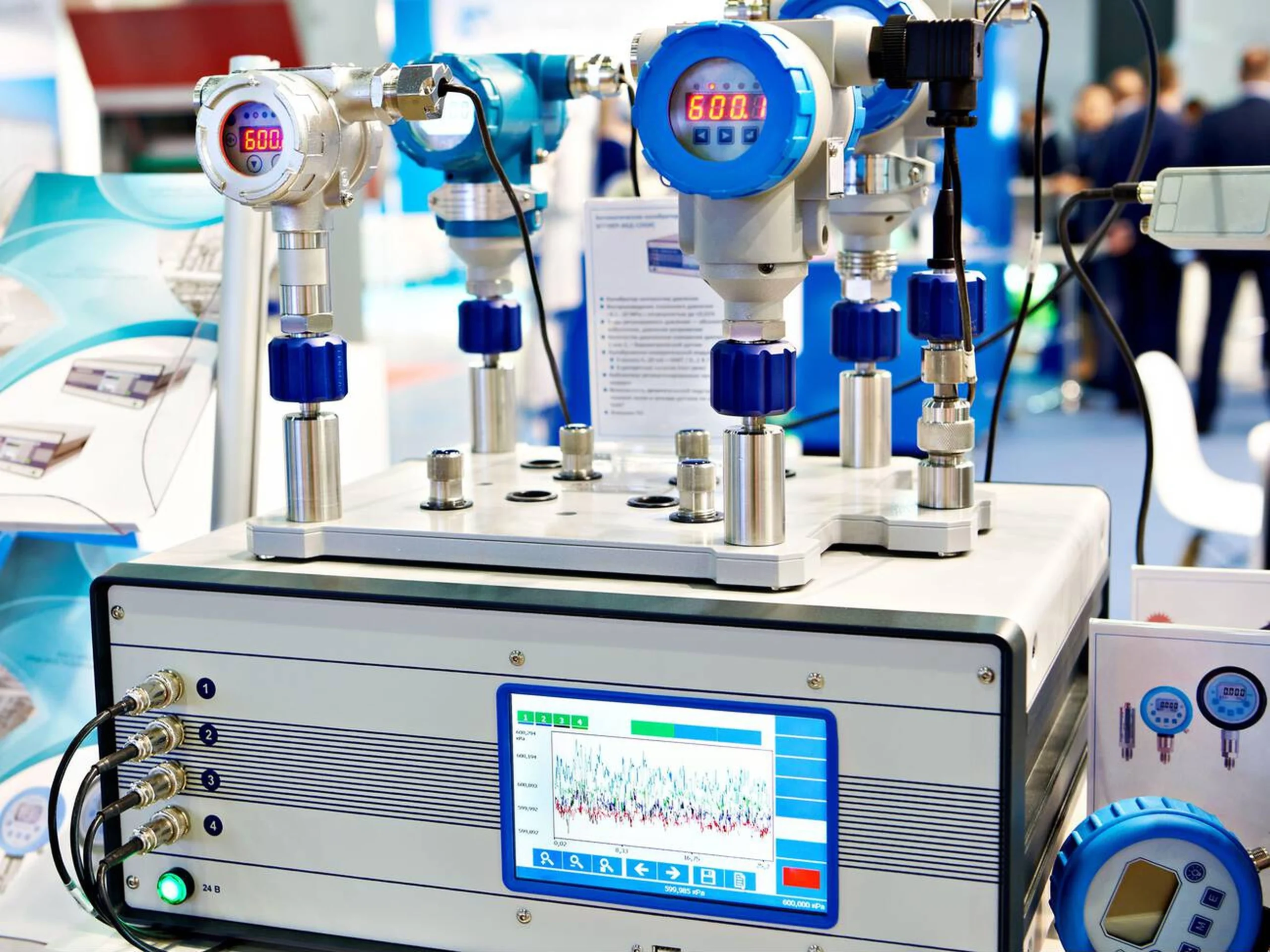

۱۴. سیگنال خروجی استاندارد: ۴-۲۰ میلیآمپر
رایجترین سیگنال خروجی در یک ترانسمیتر فشار صنعتی، سیگنال جریانی ۴ تا ۲۰ میلیآمپر است. این سیگنال در برابر نویز الکتریکی بسیار مقاوم است و امکان انتقال اطلاعات تا فواصل دور را فراهم میکند. مقدار ۴ میلیآمپر نشاندهنده صفر درصد و ۲۰ میلیآمپر نشاندهنده صد درصد محدوده اندازهگیری است.

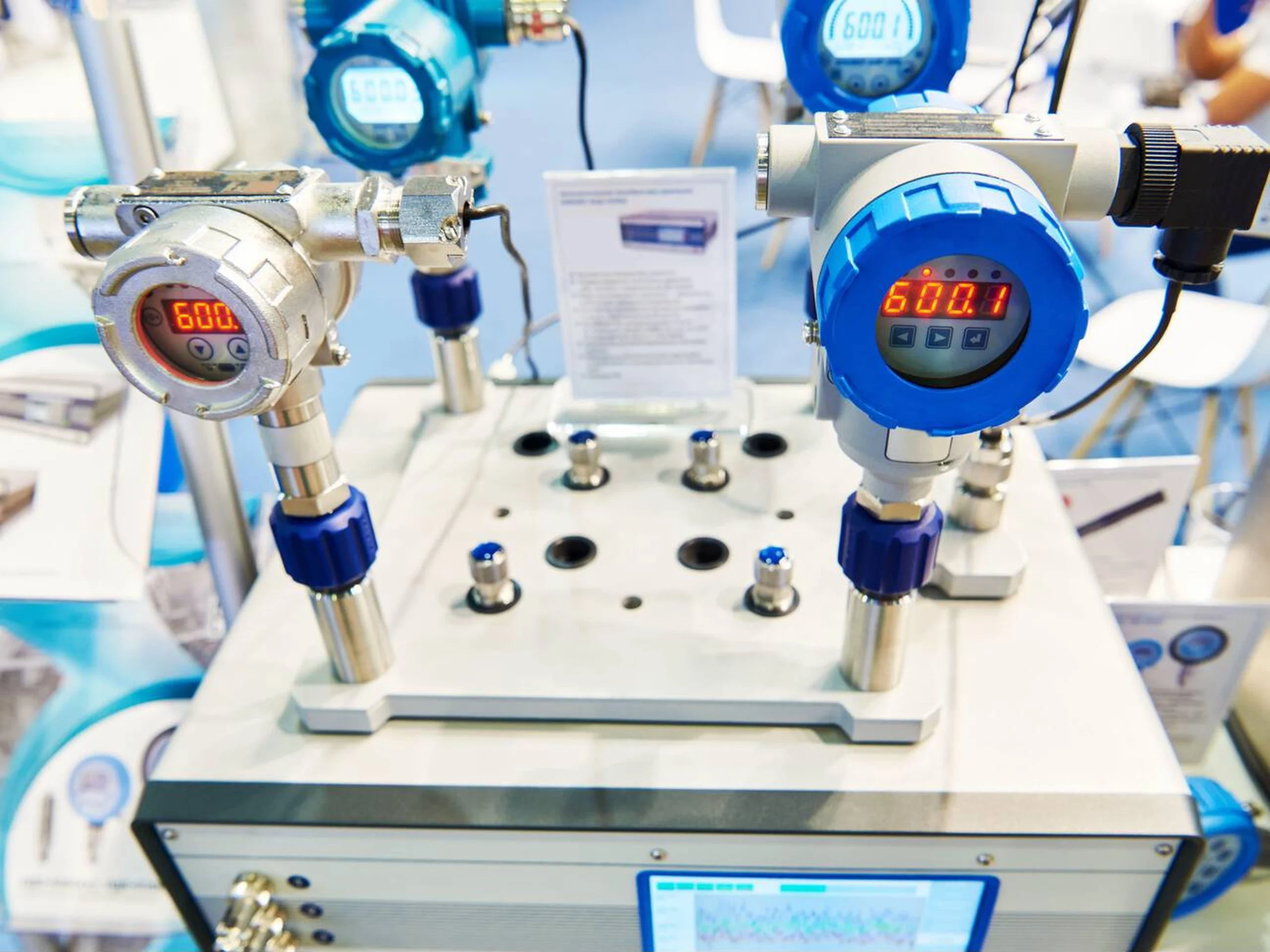

۱۵. پروتکل HART
بسیاری از ترانسمیترهای هوشمند از پروتکل ارتباطی HART پشتیبانی میکنند. این پروتکل به تکنسینها اجازه میدهد تا علاوه بر سیگنال آنالوگ ۴-۲۰ میلیآمپر، اطلاعات دیجیتالی (مانند تنظیمات، عیبیابی و وضعیت دستگاه) را نیز بر روی همان زوج سیم دریافت و ارسال کنند.
۱۶. ترانسمیترهای هوشمند (Smart Transmitters)
ترانسمیترهای مدرن دارای یک ریزپردازنده داخلی هستند. این قابلیت به آنها امکان انجام کارهایی مانند تشخیص عیب خودکار، جبرانسازی دقیقتر دما و فشار استاتیک، و تنظیم محدوده اندازهگیری (Turndown) را میدهد.
۱۷. محدوده قابل تنظیم (Turndown Ratio)
این پارامتر نشان میدهد که شما تا چه حد میتوانید محدوده اندازهگیری یک ترانسمیتر را بدون از دست دادن دقت، کاهش دهید. به عنوان مثال، یک ترانسمیتر با Turndown 100:1 را میتوان برای اندازهگیری محدوده ۰-۱ بار با همان دقتی به کار برد که برای اندازهگیری محدوده ۰-۱۰۰ بار استفاده میشود.

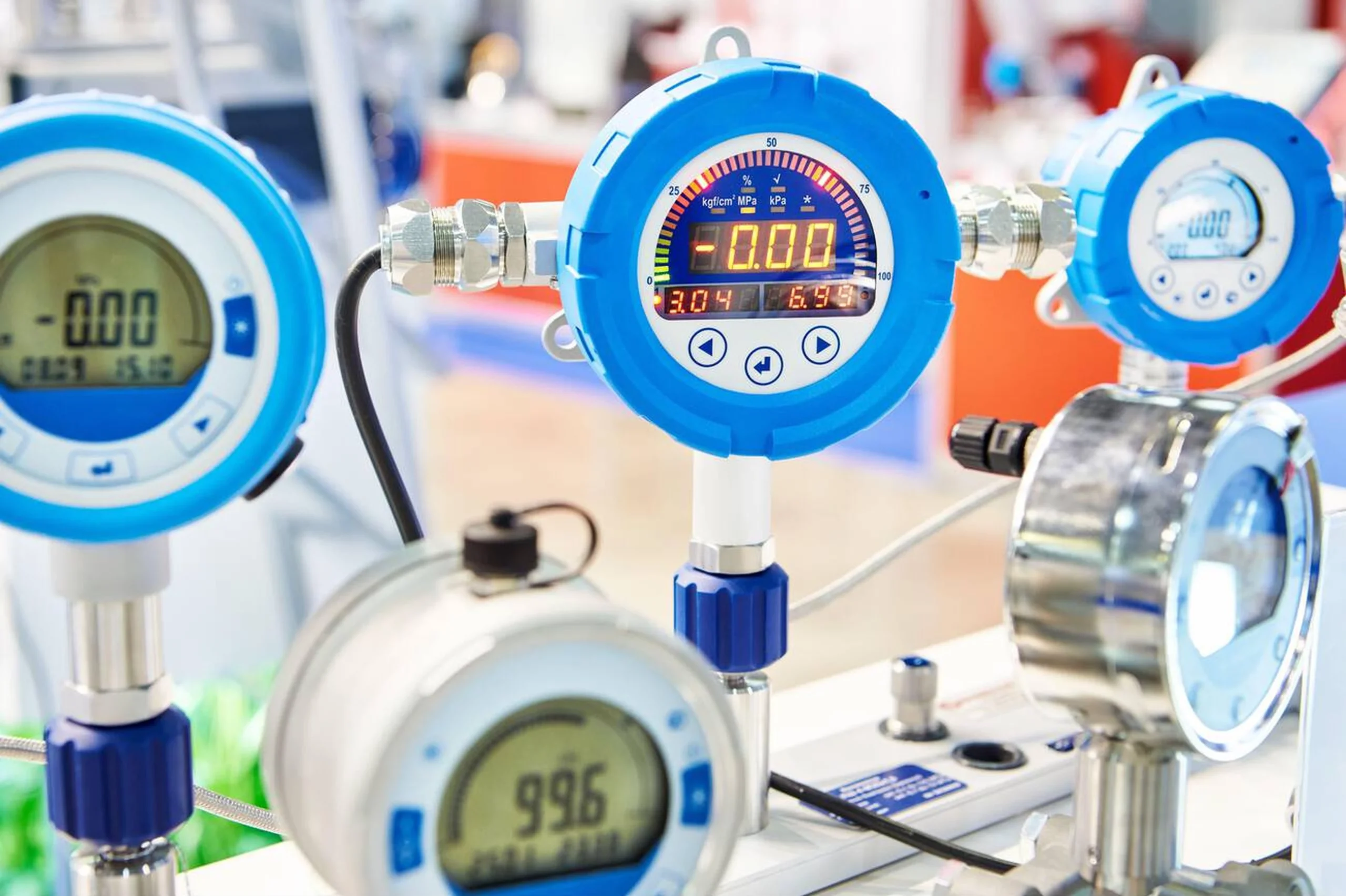

۱۸. کالیبراسیون ترانسمیتر فشار
کالیبراسیون، فرآیند مقایسه خروجی یک ترانсмиتر فشار با یک دستگاه مرجع دقیق (کالیبراتور) و تنظیم آن در صورت وجود خطاست. انجام کالیبراسیون دورهای برای تضمین دقت اندازهگیری و عملکرد صحیح سیستم کنترل ضروری است.

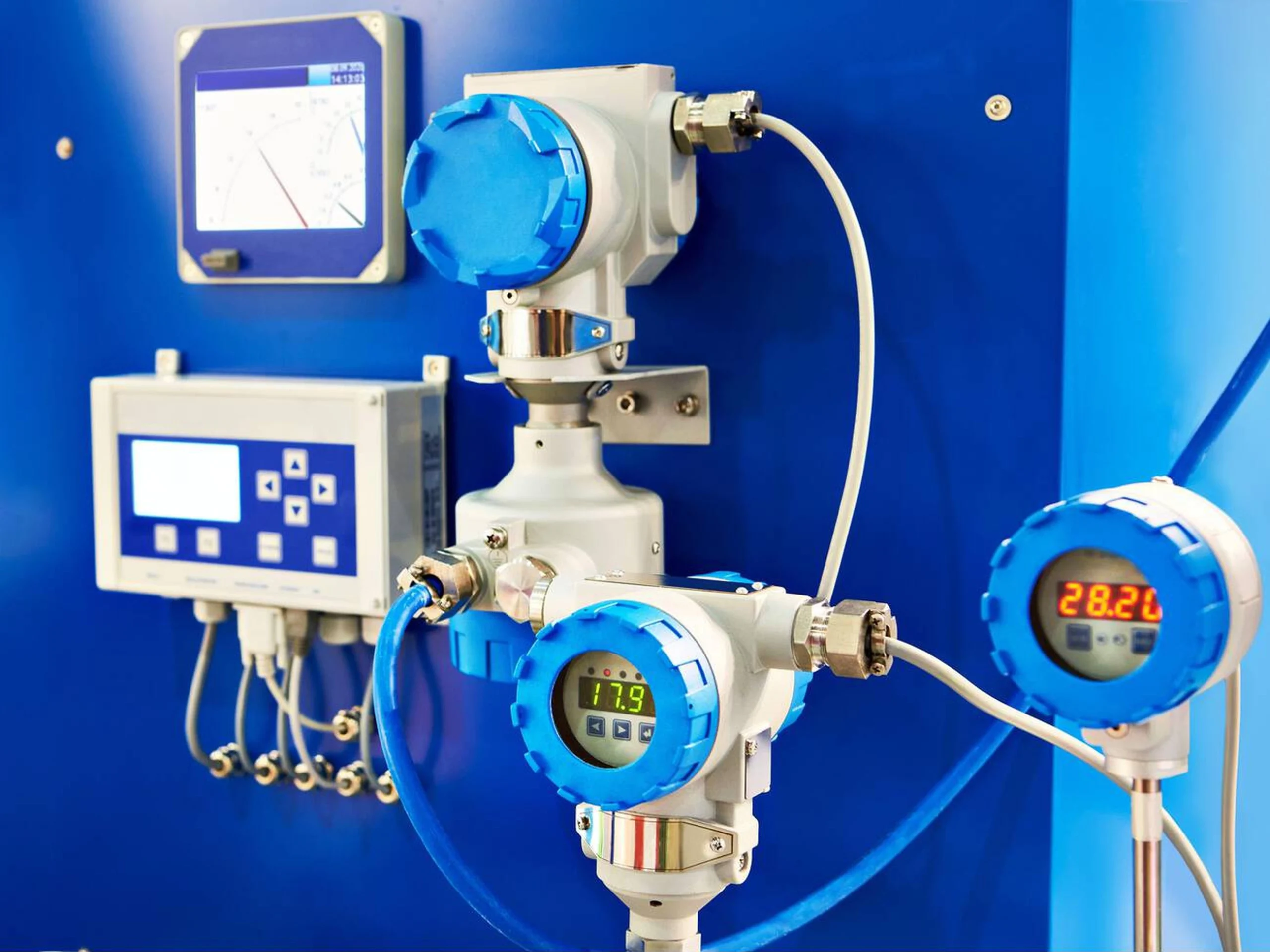

۱۹. کاربرد در اندازهگیری سطح (Level)
یکی از کاربردهای هوشمندانه ترانسمیترهای فشار تفاضلی، اندازهگیری سطح مایعات در مخازن بسته است. این دستگاه با اندازهگیری فشار هیدرواستاتیک ناشی از ستون مایع، سطح آن را با دقت بالایی محاسبه میکند.
۲۰. کاربرد در اندازهگیری جریان (Flow)
ترانسمیترهای فشار تفاضلی در کنار المانهای ایجاد کننده افت فشار (مانند صفحه اوریفیس)، یکی از رایجترین روشها برای اندازهگیری دبی سیالات در صنعت هستند.

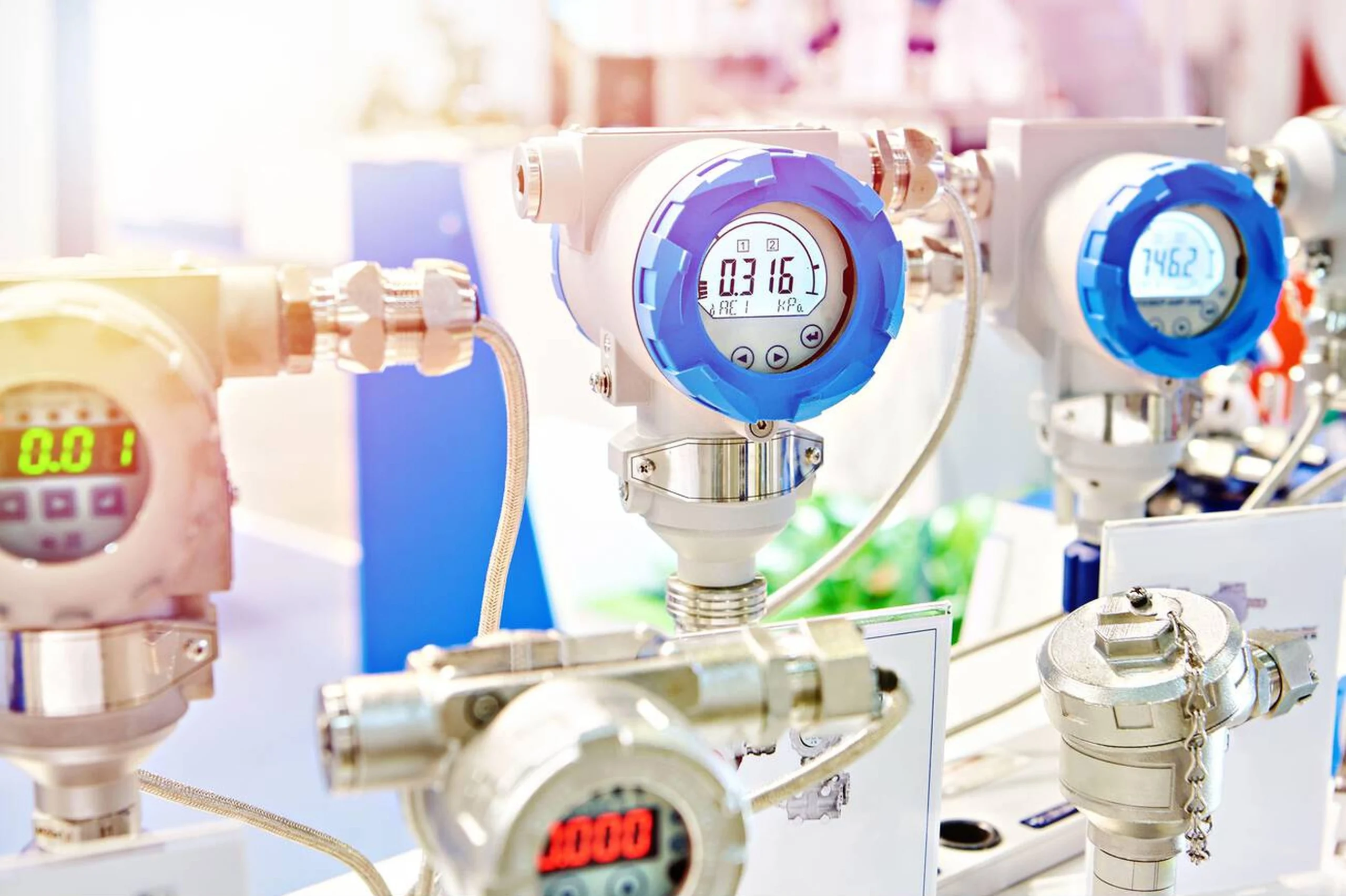

۲۱. کاربرد در صنایع نفت، گاز و پتروشیمی
این صنایع بزرگترین کاربران ترانسمیتر فشار هستند. از اندازهگیری فشار سرچاهی گرفته تا کنترل فشار در برجهای تقطیر و خطوط لوله انتقال، این تجهیزات در تمام بخشها نقشی حیاتی ایفا میکنند.
۲۲. کاربرد در صنایع آب و فاضلاب
در تصفیهخانهها، از ترانسمیترهای فشار برای اندازهگیری سطح مخازن، فشار خطوط انتقال آب و نظارت بر عملکرد پمپها استفاده میکنند.
۲۳. کاربرد در صنایع داروسازی و غذایی
در این صنایع، از ترانسمیترهای فشار با طراحی بهداشتی (Sanitary) استفاده میکنند. این تجهیزات دارای سطوح صاف، بدون درز و با قابلیت شستشوی آسان هستند تا از تجمع آلودگی و رشد باکتریها جلوگیری شود.
۲۴. کاربرد در سیستمهای هیدرولیک و پنوماتیک
کنترل دقیق فشار در سیستمهای هیدرولیک و پنوماتیک برای عملکرد صحیح جکها، عملگرها و ابزارهای بادی ضروری است. ترانسمیترهای فشار، مغز متفکر این سیستمهای کنترلی هستند.
۲۵. درجه حفاظت (IP Rating)
این استاندارد، میزان مقاومت بدنه یک ترانسمیتر فشار را در برابر نفوذ گرد و غبار و آب مشخص میکند. به عنوان مثال، درجه حفاظت IP67 به معنای محافظت کامل در برابر گرد و غبار و قابلیت غوطهوری موقت در آب است.
۲۶. گواهینامههای ضدانفجار (Explosion Proof)
در محیطهای صنعتی که خطر وجود گازهای قابل اشتعال وجود دارد (مناطق پرخطر)، باید از ترانسمیترهای فشار با گواهینامههای ضدانفجار (مانند ATEX یا IECEx) استفاده کرد. طراحی این تجهیزات به گونهای است که از ایجاد جرقه و انفجار جلوگیری میکند.
۲۷. ملاحظات نصب
نصب صحیح یک فرستنده فشار برای عملکرد دقیق آن بسیار مهم است. نکاتی مانند جهت نصب صحیح، استفاده از شیرهای منیفولد برای ایزوله کردن دستگاه و جلوگیری از لرزشهای شدید باید توسط تکنسینها رعایت شود.
۲۸. نتیجهگیری: انتخابی فراتر از یک ابزار
ترانسمیتر فشار تنها یک ابزار اندازهگیری ساده نیست، بلکه یک جزء حیاتی در سیستمهای کنترل و ایمنی مدرن است. انتخاب هوشمندانه نوع ترانسمیتر، تکنولوژی سنسور و توجه به جزئیات نصب و کالیبراسیون، نقشی مستقیم در پایداری، ایمنی و سودآوری یک واحد صنعتی دارد.
