سطح سنج راداری چیست؟ | راهنمای کامل انواع و نحوه کار (Radar)
۱. مقدمه: اندازهگیری دقیق سطح در شرایط سخت
صنایع فرآیندی برای اندازهگیری مداوم و قابل اعتماد سطح مایعات و جامدات در مخازن، به ابزارهای دقیقی نیاز دارند. در بسیاری از موارد، شرایطی مانند فشار بالا، دمای شدید، بخارات غلیظ یا وجود فوم، استفاده از سنسورهای معمولی را غیرممکن میسازد. سطح سنج راداری به عنوان یک تکنولوژی پیشرفته، راهحلی دقیق و مقاوم برای این چالشهای پیچیده ارائه میدهد.
۲. یادآوری: سطح سنجی پیوسته در مقابل نقطهای
مهندسان تجهیزات سطحسنجی را به دو دسته اصلی تقسیم میکنند. سوئیچهای سطح (نقطهای) فقط رسیدن سطح به یک نقطه خاص را اعلام مینمایند. در مقابل، ترانسمیترهای سطح (پیوسته)، مانند سطح سنج راداری، ارتفاع دقیق سطح را در هر لحظه به صورت یک سیگنال پیوسته (مانند ۴-۲۰ میلیآمپر) گزارش میدهند.
۳. سطح سنج راداری (Radar Level Transmitter) چیست؟
سطح سنج راداری یک ابزار اندازهگیری سطح پیشرفته است. این دستگاه از امواج الکترومغناطیسی (مایکروویو) برای تعیین فاصله تا سطح یک سیال (مایع یا جامد) استفاده میکند. دستگاه مذکور با ارسال امواج و دریافت بازتاب آنها، ارتفاع سطح را بدون نیاز به تماس فیزیکی با سیال محاسبه مینماید.
۴. اصل کارکرد: زمان پرواز (Time of Flight - ToF)
عملکرد این تجهیزات بر اصل «زمان پرواز» (Time of Flight - ToF) تکیه دارد. سنسور رادار یک پالس مایکروویو به سمت سطح سیال ارسال میکند. سپس، دستگاه مدت زمانی را که طول میکشد تا این پالس پس از برخورد به سطح بازگردد و آنتن آن را دریافت کند، اندازهگیری مینماید.
۵. محاسبه سطح
امواج رادار با سرعت ثابت نور (c) حرکت میکنند. به همین دلیل، دستگاه به راحتی فاصله (D) تا سطح را با استفاده از زمان رفت و برگشت (t) محاسبه میکند (D = c * t / 2). اپراتور یا سیستم کنترل با دانستن ارتفاع کل مخزن و کم کردن فاصله اندازهگیری شده از آن، ارتفاع دقیق سطح مایع (Level) را به دست میآورد.

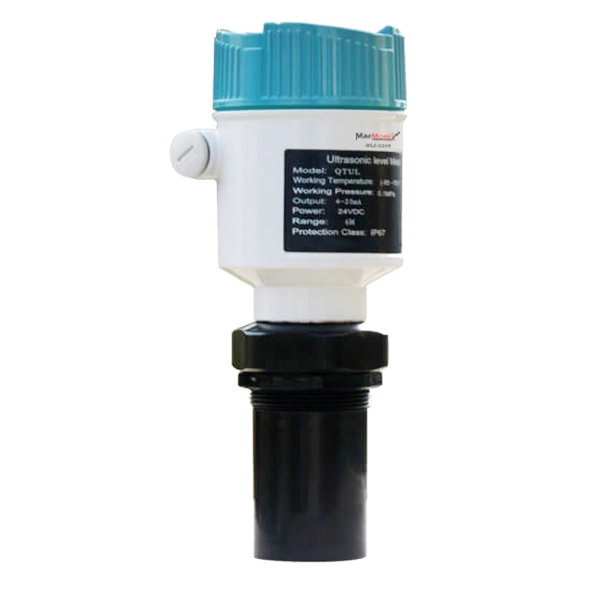

۶. چرا رادار؟ مزیت کلیدی نسبت به التراسونیک
سطحسنجهای التراسونیک نیز بر اصل زمان پرواز تکیه دارند، اما از امواج صوتی استفاده میکنند. متغیرهای محیطی مانند تغییرات دما، فشار، بخارات و گرد و غبار، به شدت بر امواج صوتی تأثیر میگذارند. در مقابل، امواج رادار (مایکروویو) تقریباً از تمام این موانع عبور میکنند و اندازهگیری را بسیار قابل اعتمادتر میسازند.
۷. اجزای اصلی یک سطح سنج راداری
یک سطح سنج راداری مدرن اجزای اصلی زیر را شامل میشود:
بخش الکترونیکی (Electronics): مغز دستگاه که سیگنالها را تولید، ارسال، دریافت و پردازش میکند.
آنتن (Antenna): برای ارسال و دریافت امواج مایکروویو به داخل مخزن.
اتصال فرآیندی (Process Connection): برای نصب دستگاه بر روی نازل مخزن (مانند فلنج یا رزوه).
بدنه (Housing): برای محافظت از بخش الکترونیکی.
۸. انواع آنتن در سطح سنج راداری

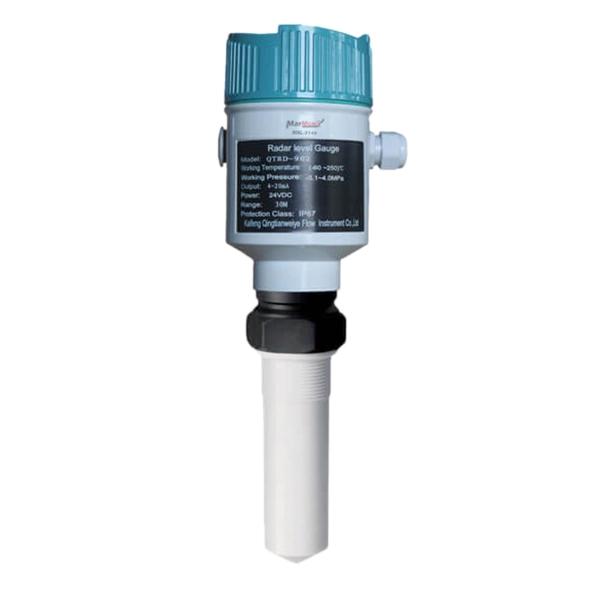

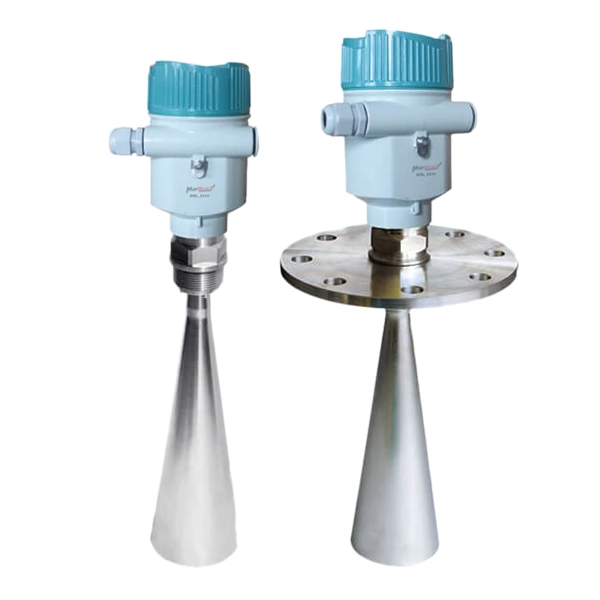

طراحی آنتن تأثیر مستقیمی بر تمرکز پرتو رادار و عملکرد آن دارد. رایجترین آنتنها شامل آنتنهای شیپوری (Horn)، آنتنهای میلهای (Rod) و آنتنهای لنزی (Lens) میشوند. آنتنهای با فرکانس بالاتر، پرتو متمرکزتر و دقت بالاتری را ارائه میدهند.
۹. مفهوم کلیدی: ثابت دیالکتریک (Dielectric Constant - εr)
توانایی سطح سنج راداری در تشخیص سطح، به «ثابت دیالکتریک» (یا εr) سیال بستگی دارد. این پارامتر نشان میدهد که یک ماده چقدر امواج رادار را بازتاب میدهد. آب دارای دیالکتریک بالا (حدود ۸۰) و بازتاب عالی است، در حالی که هیدروکربنها دیالکتریک پایین (حدود ۲) و بازتاب ضعیفتری دارند.

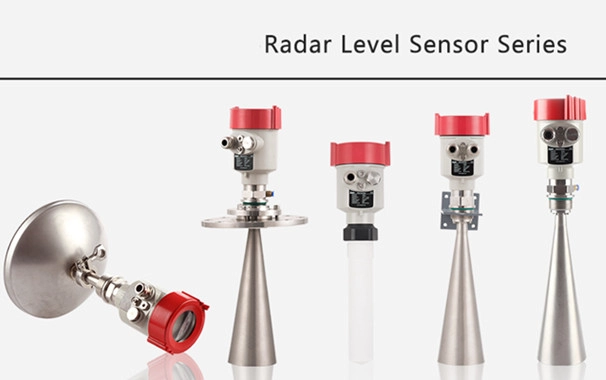

۱۰. نوع اول: سطح سنج راداری غیر تماسی (Non-Contact Radar)
مدل غیر تماسی، رایجترین نوع سطح سنج راداری محسوب میشود. در این طراحی، آنتن در بالای مخزن نصب شده و امواج را بدون هیچگونه تماس فیزیکی با سیال به سمت آن ارسال میکند. چنین روشی برای سیالات خورنده، بسیار داغ یا بهداشتی ایدهآل است.
۱۱. تکنولوژی رادار غیر تماسی: پالس (Pulsed Radar)
در تکنولوژی پالس، دستگاه پالسهای کوتاه مایکروویو ارسال کرده و مستقیماً زمان بازگشت آنها را اندازهگیری میکند. این روش عملکرد سادهتری دارد اما ممکن است در سیگنالهای ضعیف (ناشی از دیالکتریک پایین) با چالش مواجه شود.
۱۲. تکنولوژی رادار غیر تماسی: FMCW
در تکنولوژی FMCW (Frequency Modulated Continuous Wave)، دستگاه یک موج پیوسته با فرکانس متغیر ارسال میکند. سیستم با مقایسه فرکانس موج ارسالی و دریافتی، اختلاف فرکانسی را به دست میآورد که مستقیماً با فاصله متناسب است. این روش حساسیت و دقت بسیار بالاتری نسبت به پالس ارائه میدهد.

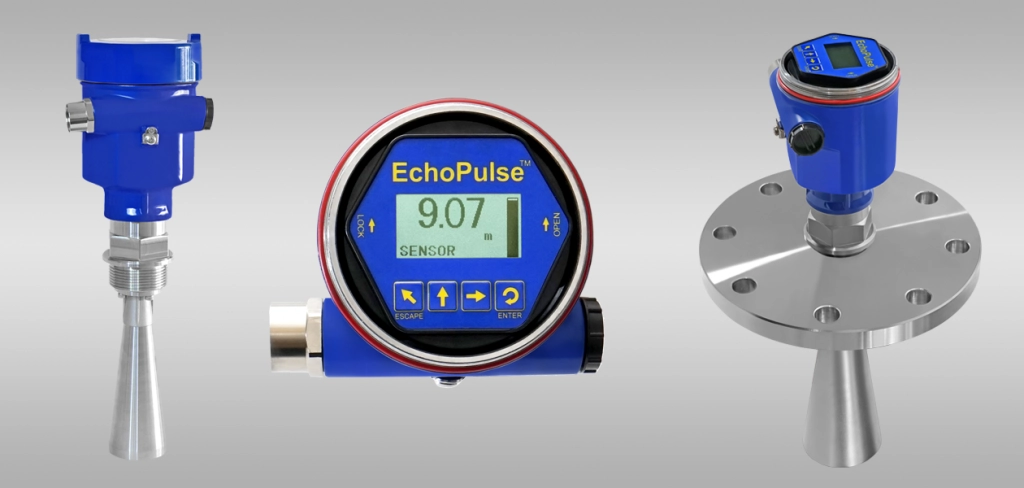

۱۳. اهمیت فرکانس رادار (GHz)
سطح سنجهای راداری در فرکانسهای مختلفی کار میکنند. مدلهای با فرکانس پایینتر (حدود ۶ تا ۲۶ گیگاهرتز) قدرت نفوذ بهتری در بخارات سنگین دارند. در مقابل، فرکانسهای بالاتر (مانند ۸۰ گیگاهرتز) پرتوی بسیار متمرکزتری ایجاد میکنند که دقت را بالا برده و امکان نصب در نازلهای کوچک را فراهم میآورد.

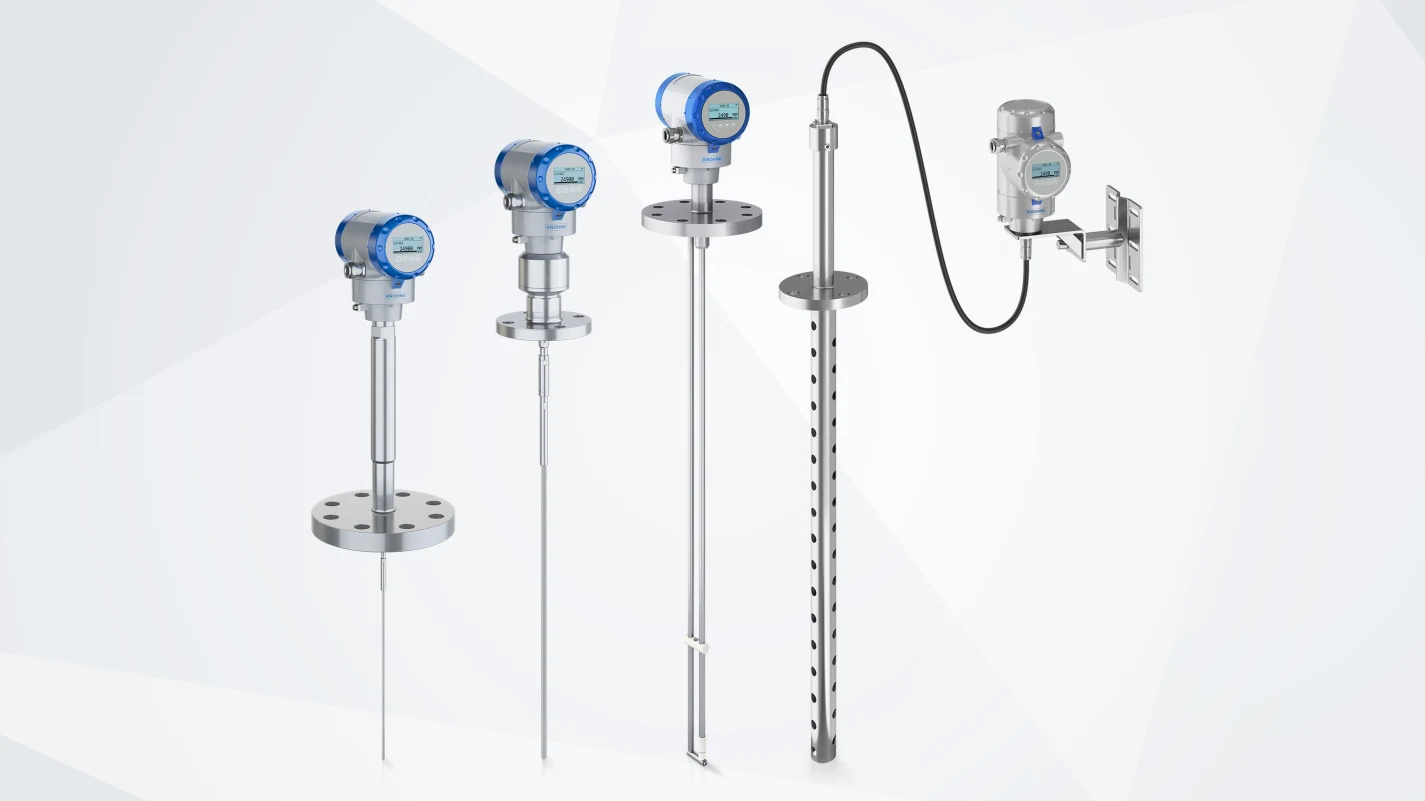

۱۴. نوع دوم: رادار موج هدایت شده (Guided Wave Radar - GWR)
مهندسان به تکنولوژی رادار موج هدایت شده (GWR)، رادار تماسی (Contact Radar) نیز میگویند. این دستگاه دارای یک پراب (Probe) به صورت میله یا کابل است. پراب مذکور از بالای مخزن تا نزدیکی کف آن امتداد مییابد.
۱۵. نحوه کار رادار موج هدایت شده (GWR)
دستگاه پالسهای مایکروویو را به جای ارسال در فضای خالی، در امتداد پراب به سمت پایین «هدایت» میکند. به محض برخورد پالس با سطح مایع (که دیالکتریک متفاوتی دارد)، بخش قابل توجهی از انرژی پالس بازتاب میکند. این بازتاب در طول همان پراب به سمت بالا و به دستگاه بازمیگردد.
۱۶. مزایای رادار موج هدایت شده (GWR)

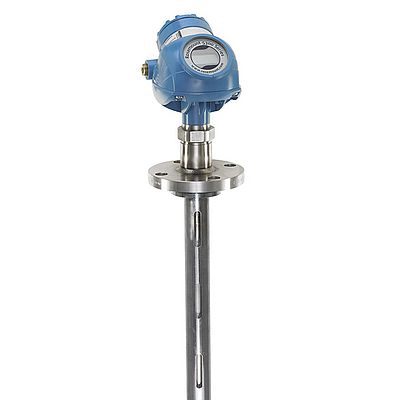

تکنولوژی GWR سیگنال را بسیار قوی و متمرکز نگه میدارد. به همین دلیل، عواملی مانند فوم، تلاطم شدید، بخارات سنگین یا دیالکتریک بسیار پایین بر این روش تأثیری نمیگذارند. GWR همچنین قادر به اندازهگیری سطح مشترک (Interface) بین دو مایع (مانند نفت و آب) است.
۱۷. چالش فوم (Foam)
فوم یکی از بزرگترین چالشها در سطحسنجی محسوب میشود. رادارهای غیر تماسی ممکن است از سطح فوم یا سطح مایع واقعی بازتاب داشته باشند. در این شرایط، رادارهای GWR معمولاً عملکرد بهتری از خود نشان میده دهند.
۱۸. چالش تلاطم (Agitation)
در مخازن دارای همزن یا تلاطم شدید، سطح مایع ناآرام است. در رادارهای غیر تماسی، نرمافزار دستگاه با میانگینگیری از بازتابها، سطح واقعی را تشخیص میدهد. استفاده از لوله آرامکننده (Stilling Well) یا تکنولوژی GWR راهحلهای بهتری برای این موارد هستند.
۱۹. چالش بخار و گرد و غبار
بخارات بسیار غلیظ یا گرد و غبار سنگین میتوانند امواج رادار غیر تماسی را تضعیف کنند (مخصوصاً در فرکانسهای پایین). رادارهای فرکانس بالا (مانند ۸۰ گیگاهرتز) مقاومت بسیار بهتری در این شرایط دارند. GWR نیز به طور کامل از این مشکل مصون است.
۲۰. کاربرد در صنایع نفت و گاز
سطح سنج راداری به طور گسترده در مخازن ذخیره نفت خام، فرآوردههای نفتی و جداکنندههای (Separators) نفت و گاز کاربرد دارد. مقاومت آن در برابر فشار بالا، دمای بالا و بخارات هیدروکربنی، آن را برای این صنعت ایدهآل میسازد.
۲۱. کاربرد در صنایع شیمیایی

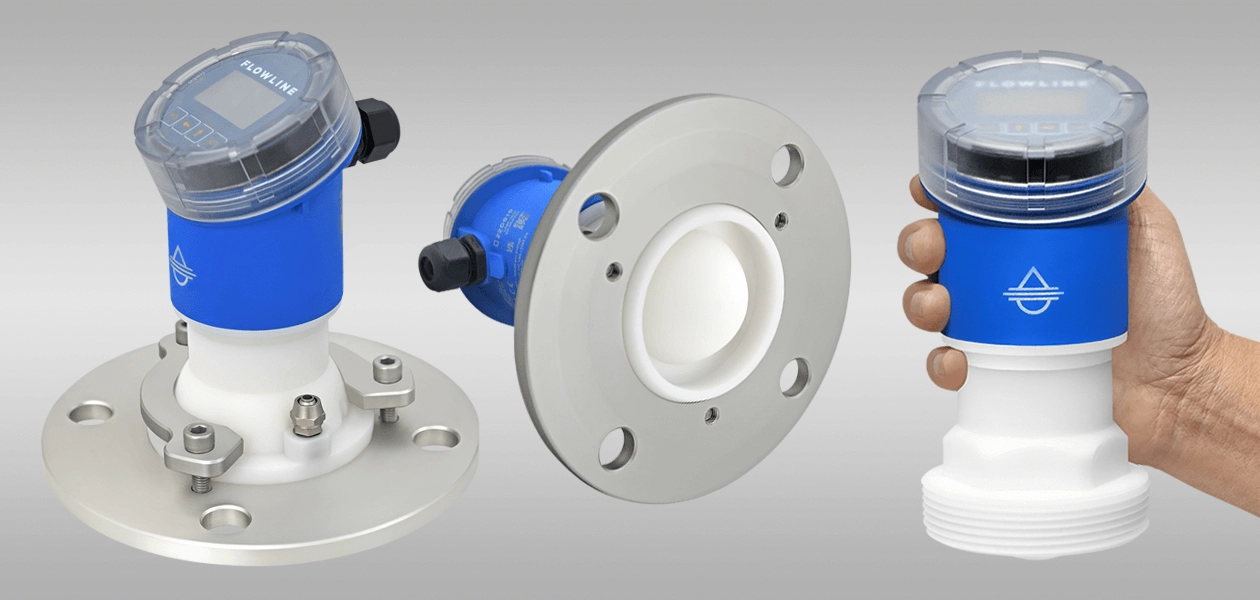

در صنایع شیمیایی، مایعات اغلب بسیار خورنده (مانند اسیدها) هستند. رادارهای غیر تماسی با آنتنهای پوشش داده شده با PTFE (تفلون) یا GWR با پرابهای از متریالهای خاص (مانند هستلوی)، امکان اندازهگیری ایمن و بدون خوردگی را فراهم میکنند.
۲۲. کاربرد در صنایع غذایی و دارویی
متخصصان از سطحسنجهای راداری با طراحی بهداشتی (Sanitary) و اتصالات تری-کلمپ، برای اندازهگیری سطح در مخازن شیر، آبمیوه یا مواد دارویی استفاده میکنند. عدم تماس فیزیکی (در نوع غیر تماسی) به جلوگیری از آلودگی کمک مینماید.
۲۳. کاربرد در اندازهگیری مواد جامد (Solids)
رادارهای غیر تماسی (به ویژه فرکانس بالا) برای اندازهگیری سطح مواد جامد پودری و دانهای مانند سیمان، گندم، پودرهای پلاستیکی و سنگ معدن در سیلوها نیز کاربرد فراوانی دارند. زاویه پرتو متمرکز آنها به خوبی از پس سطح شیبدار مواد (Angle of Repose) برمیآید.
۲۴. ملاحظات نصب رادار غیر تماسی
تکنسینها باید سنسور رادار را در محلی نصب کنند که پرتو آن به دیواره مخزن، لولههای ورودی، همزن یا سایر موانع داخلی برخورد نکند. نصب روی نازلهای بلند نیز میتواند باعث ایجاد بازتابهای کاذب شود.
۲۵. ملاحظات نصب رادار موج هدایت شده (GWR)
نصابها باید پراب (میله یا کابل) GWR را به صورت کاملاً عمودی و بدون تماس با موانع داخلی نصب کنند. آنها باید در پرابهای کابلی، انتهای کابل را برای جلوگیری از حرکت در اثر تلاطم مهار نمایند.
۲۶. کالیبراسیون و راهاندازی
راهاندازی یک سطح سنج راداری مدرن نسبتاً ساده است. تکنسین باید تنظیمات اولیه مانند ارتفاع مخزن (برای نقطه Span یا ۱۰۰٪) و فاصله تا نقطه صفر (برای نقطه Zero یا ۰٪) را در نرمافزار دستگاه وارد کند. او کالیبراسیون را در اکثر موارد به صورت "خشک" و بدون نیاز به پر و خالی کردن مخزن انجام میدهد.
۲۷. محدودیتهای رادار
اگرچه رادار بسیار قدرتمند است، اما محدودیتهایی نیز دارد. سیالات با دیالکتریک بسیار بسیار پایین (مانند گازهای مایع شده) یا فومهای بسیار سنگین میتوانند چالشبرانگیز باشند. همچنین، رادارهای GWR به دلیل تماس فیزیکی، برای سیالات بسیار چسبناک که پراب را میپوشانند، مناسب نیستند.
۲8. نتیجهگیری: راهحل قابل اعتماد برای شرایط سخت
سطح سنج راداری (چه تماسی و چه غیر تماسی) یکی از قابل اعتمادترین و همهکارهترین تکنولوژیها برای اندازهگیری سطح در صنعت مدرن است. توانایی این ابزار در نادیده گرفتن شرایط سخت فرآیندی مانند بخار، فشار، دما و گرد و غبار، آن را به یک انتخاب برتر در بسیاری از کاربردهای حیاتی تبدیل کرده است.
