پنجرهای به سوی کنترل صنعتی
در دنیای اتوماسیون، ما برای نظارت و کنترل فرآیندها به ابزارهای قدرتمندی نیاز داریم. سیستم اسکادا و HMI دقیقاً همین ابزارها هستند. این دو تکنولوژی به اپراتورها اجازه میدهند تا با ماشینآلات پیچیده به سادگی ارتباط برقرار کنند. این مقاله شما را با تمام جنبههای این سیستمها آشنا میکند.
HMI چیست؟ رابط انسان و ماشین
HMI مخفف Human-Machine Interface و به معنای رابط بین انسان و ماشین است. این دستگاه معمولاً یک صفحه نمایش لمسی یا پنلی با دکمهها است. در واقع، HMI پنجرهای است که اپراتور از طریق آن وضعیت یک دستگاه یا فرآیند محلی را مشاهده و کنترل میکند.
اسکادا (SCADA) چیست؟ کنترل و گردآوری داده

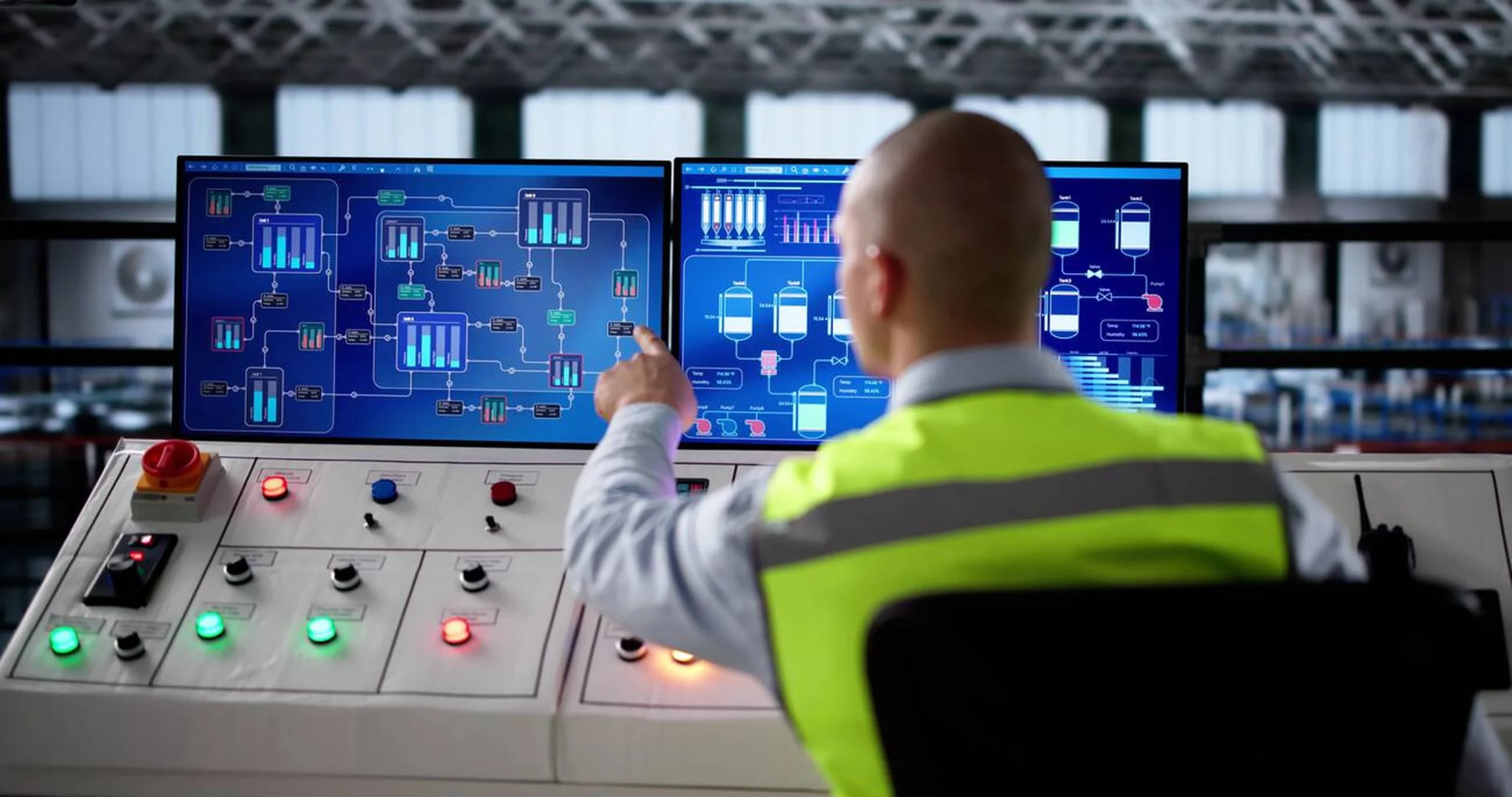

اسکادا (SCADA) مخفف Supervisory Control and Data Acquisition است. این عبارت به معنای یک سیستم کنترلی برای نظارت و گردآوری داده از یک منطقه جغرافیایی گسترده است. اسکادا یک سیستم جامع است که دادهها را از نقاط مختلف جمعآوری کرده و در یک اتاق کنترل مرکزی نمایش میدهد.
تفاوت کلیدی اسکادا و HMI در چیست؟
بسیاری این دو مفهوم را با هم اشتباه میگیرند. HMI یک جزء از سیستم است و بر روی یک ماشین یا فرآیند خاص تمرکز دارد. از طرف دیگر، اسکادا یک سیستم کامل و گسترده است که مجموعهای از فرآیندها را پوشش میدهد. به طور خلاصه، HMI یک نمایشگر محلی است، در حالی که اسکادا یک سیستم نظارتی مرکزی است.
HMI چگونه کار میکند؟
یک HMI به طور مستقیم به کنترلر یک دستگاه (مانند PLC) متصل میشود. این رابط گرافیکی، دادههای خام PLC را به اطلاعات قابل فهم مانند نمودارها، آلارمها و دکمههای کنترلی تبدیل میکند. بنابراین، اپراتور میتواند به سادگی دستگاه را روشن یا خاموش کرده و پارامترهای آن را تنظیم نماید.
اسکادا چگونه کار میکند؟
یک سیستم اسکادا از چندین جزء تشکیل شده است. واحدهای پایانه راه دور (RTU) یا PLCها در نقاط مختلف، دادهها را از سنسورها جمعآوری میکنند. سپس این دادهها از طریق یک شبکه ارتباطی (مانند رادیو یا اینترنت) به یک کامپیوتر مرکزی (MTU) ارسال میشوند. نرمافزار اسکادا در این مرکز، تمام دادهها را پردازش و نمایش میدهد.
یک مثال ساده: خودرو و کنترل ترافیک
داشبورد خودروی شما یک HMI است. این داشبورد اطلاعات سرعت و سوخت همان خودرو را به شما نشان میدهد. حالا یک مرکز کنترل ترافیک شهری را تصور کنید. این مرکز، اطلاعات تمام چراغهای راهنمایی و دوربینهای سطح شهر را جمعآوری میکند. این مرکز کنترل یک سیستم اسکادا است.
اجزای اصلی یک سیستم اسکادا
هر سیستم اسکادا شامل چهار بخش اصلی است. اول، سنسورها و کنترلرها (PLC/RTU). دوم، شبکه ارتباطی برای انتقال داده. سوم، ایستگاه مرکزی یا MTU. و چهارم، نرمافزار اسکادا که به عنوان رابط کاربری عمل میکند.
انواع مختلف HMI
HMIها در سه دسته اصلی عرضه میشوند. اولین نوع، HMIهای دکمهای هستند که برای کارهای ساده استفاده میشوند. نوع دوم، HMIهای پنلی یا Panel-Mount هستند که محبوبترین نوع برای نصب روی ماشینآلات هستند. نوع سوم، HMIهای مبتنی بر کامپیوتر (PC-based) برای کنترلهای پیچیدهتر هستند.
مدیریت آلارمها و رویدادها
یکی از مهمترین وظایف سیستم اسکادا و HMI، مدیریت آلارم است. هرگاه یک پارامتر از محدوده مجاز خارج شود (مثلاً دمای یک مخزن بیش از حد بالا برود)، سیستم یک آلارم صوتی یا تصویری ایجاد میکند. این قابلیت به اپراتور اجازه میدهد تا به سرعت واکنش نشان دهد.
ثبت و بایگانی دادهها (Data Logging)
سیستمهای اسکادا تمام دادههای فرآیند را در یک پایگاه داده به نام Historian ثبت میکنند. مهندسان میتوانند از این دادههای تاریخی برای تحلیل عملکرد سیستم، عیبیابی و بهینهسازی فرآیندها در آینده استفاده کنند.
قابلیت اسکریپتنویسی
HMIها و اسکاداهای پیشرفته به کاربران اجازه میدهند تا با استفاده از زبانهای اسکریپتنویسی، عملکردهای سفارشی ایجاد کنند. به عنوان مثال، شما میتوانید اسکریپتی بنویسید که به طور خودکار گزارشهای روزانه تولید را ایمیل کند.
اهمیت طراحی گرافیکی (UI/UX)
یک رابط گرافیکی خوب در HMI، کارایی اپراتور را به شدت افزایش میدهد. طراحان تلاش میکنند تا صفحات را خلوت، قابل فهم و با رنگبندی مناسب طراحی کنند. این کار باعث کاهش خطاهای انسانی و افزایش سرعت واکنش اپراتور میشود.
پروتکلهای ارتباطی رایج
برای اینکه اجزای مختلف یک سیستم اتوماسیون با هم صحبت کنند، به یک زبان مشترک نیاز دارند. پروتکلهایی مانند Modbus, Profibus, DNP3 و OPC UA از رایجترین زبانهای ارتباطی در دنیای اسکادا و HMI هستند.
کاربرد در شبکههای توزیع برق

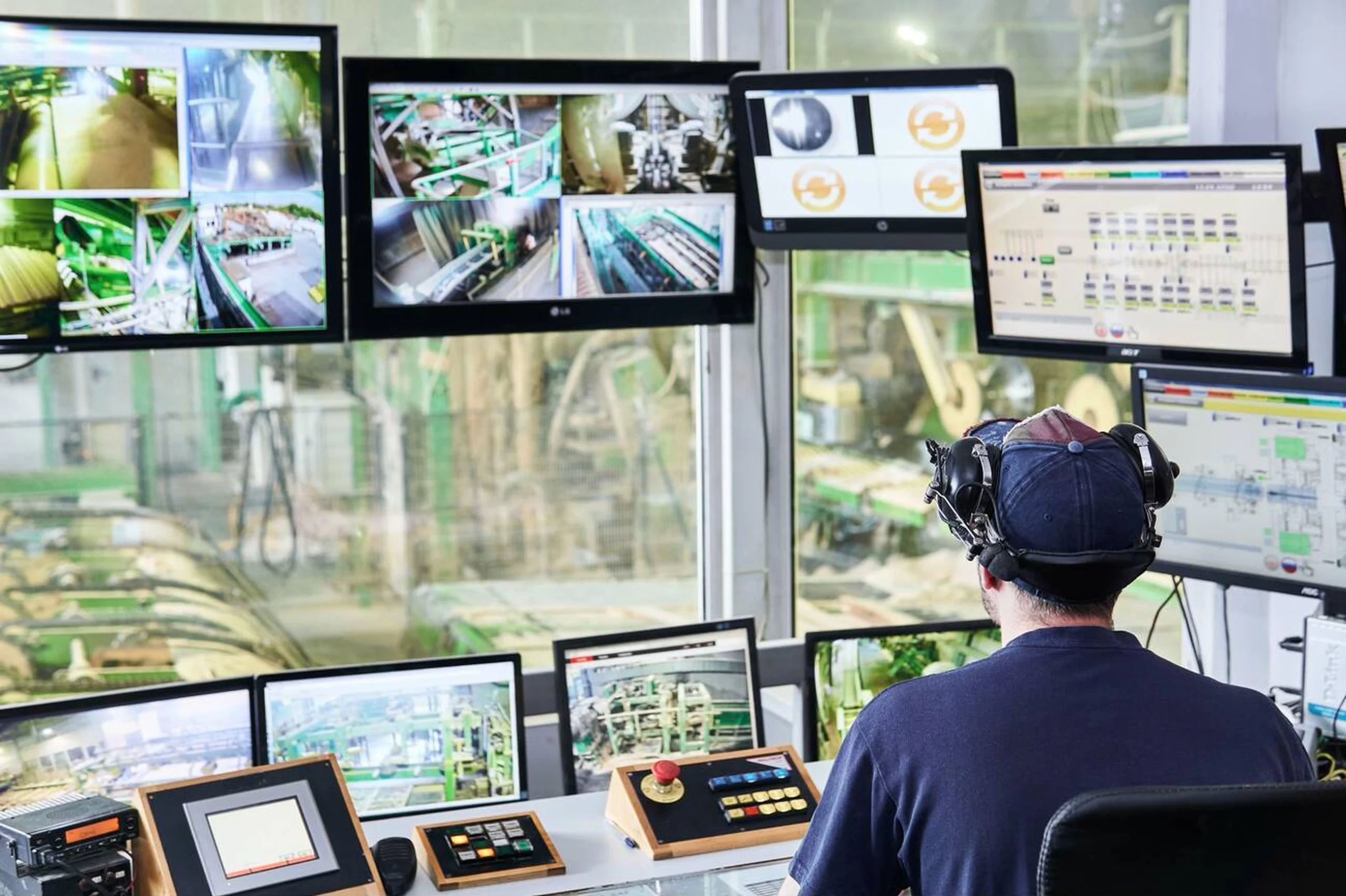

شاید مهمترین کاربرد اسکادا در مدیریت شبکههای برق باشد. مراکز دیسپاچینگ ملی از اسکادا برای نظارت بر وضعیت تمام نیروگاهها، پستها و خطوط انتقال استفاده میکنند تا از پایداری شبکه برق اطمینان حاصل کنند.
کاربرد در تصفیهخانههای آب و فاضلاب
سیستمهای اسکادا در تصفیهخانهها سطح آب مخازن، فشار پمپها و میزان کلر تزریق شده به آب را کنترل میکنند. این نظارت مرکزی، سلامت آب آشامیدنی شهروندان را تضمین میکند.
کاربرد در صنایع نفت و گاز
در صنعت نفت و گاز، اسکادا برای نظارت بر خطوط لوله طولانی، ایستگاههای پمپاژ و سکوهای نفتی استفاده میشود. این سیستمها هرگونه نشتی یا تغییر فشار را فوراً به مرکز کنترل گزارش میدهند.
کاربرد در خطوط تولید کارخانهها
در یک کارخانه بزرگ، هر دستگاه ممکن است HMI محلی خود را داشته باشد. یک سیستم اسکادا تمام این HMIها را به هم متصل کرده و یک دید کلی از وضعیت کل کارخانه (OEE) به مدیران تولید ارائه میدهد.
کاربرد در صنایع داروسازی
در صنعت داروسازی، ثبت دقیق تمام مراحل تولید الزامی است. سیستمهای اسکادا تمام پارامترهای فرآیند تولید دارو را ثبت میکنند تا با استانداردهای سختگیرانهای مانند 21 CFR Part 11 مطابقت داشته باشند.
کاربرد در سیستمهای حمل و نقل
سیستمهای کنترلی مترو، فرودگاهها و تونلها از اسکادا استفاده میکنند. به عنوان مثال، یک سیستم اسکادا میتواند تهویه یک تونل را بر اساس میزان آلودگی هوا به طور خودکار تنظیم کند.
کاربرد در اتوماسیون ساختمان (BMS)
در ساختمانهای بسیار بزرگ یا پردیسهای دانشگاهی، یک سیستم اسکادا (که معمولاً BMS نامیده میشود) تمام سیستمهای تهویه، روشنایی، اعلام حریق و امنیتی را به صورت یکپارچه کنترل میکند.
ارتباط اسکادا و HMI با PLC
PLC مغز متفکر عملیات است و دستورات را اجرا میکند. HMI به عنوان رابط کاربری برای کنترل همان PLC عمل میکند. اسکادا نیز به عنوان ناظر کل، دادهها را از یک یا چندین PLC جمعآوری کرده و دیدی جامع ارائه میدهد.
اسکادا و HMI مبتنی بر وب

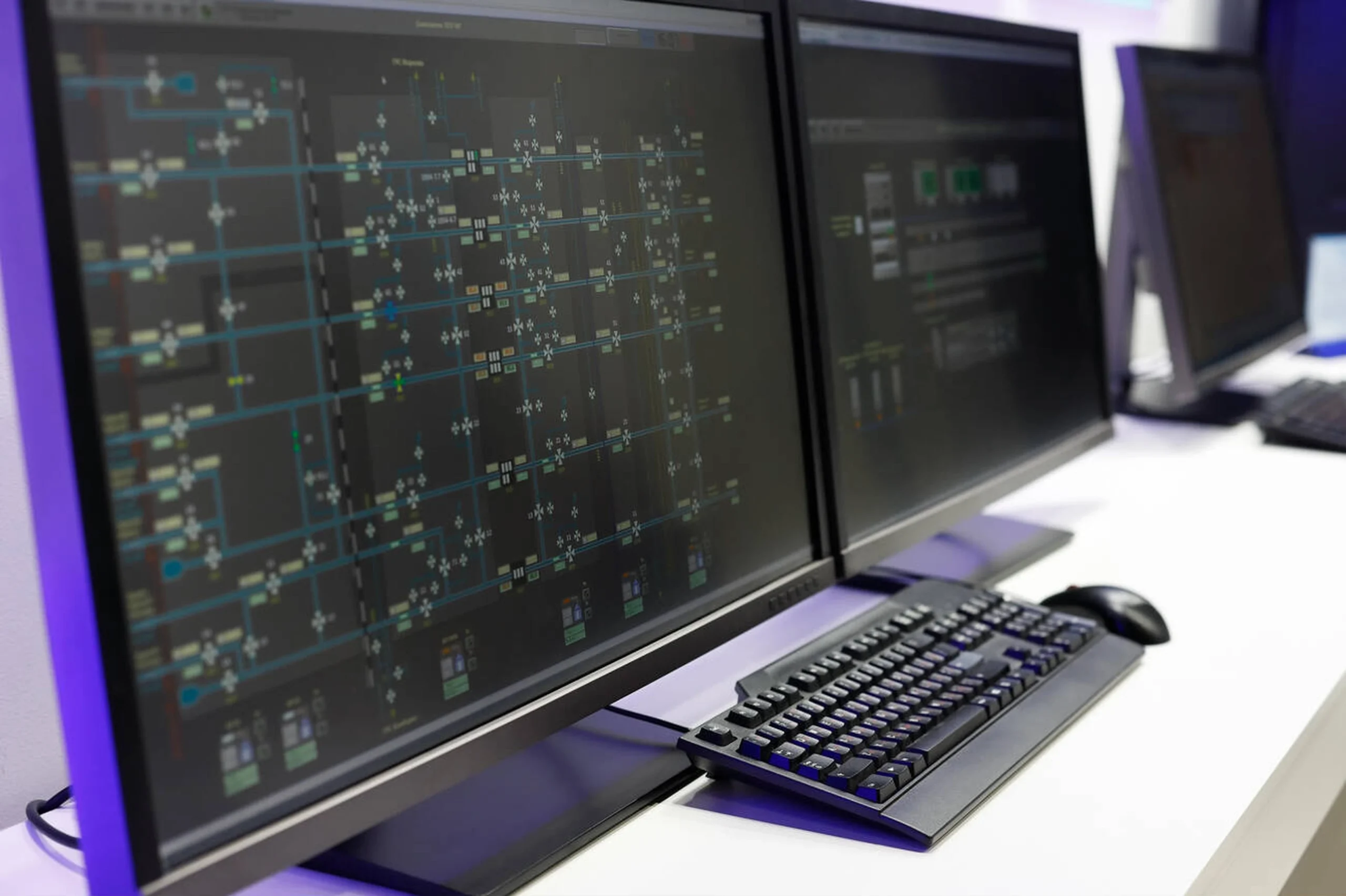

نسل جدید این سیستمها مبتنی بر وب هستند. این تکنولوژی به مدیران و مهندسان اجازه میدهد تا از طریق یک مرورگر وب و از هر کجای دنیا به اطلاعات سیستم دسترسی داشته باشند.
ظهور اپلیکیشنهای موبایل
امروزه بسیاری از نرمافزارهای اسکادا دارای اپلیکیشنهای موبایل هستند. این اپلیکیشنها به پرسنل تعمیر و نگهداری اجازه میدهند تا وضعیت تجهیزات و آلارمها را بر روی تبلت یا گوشی هوشمند خود مشاهده کنند.
اهمیت امنیت سایبری در اسکادا
از آنجایی که سیستمهای اسکادا زیرساختهای حیاتی را کنترل میکنند، امنیت سایبری در آنها بسیار مهم است. شرکتها از فایروالها، رمزنگاری و سیستمهای تشخیص نفوذ برای محافظت از این سیستمها در برابر حملات هکری استفاده میکنند.
اسکادای ابری (Cloud SCADA)
اسکادای ابری یک مدل جدید است که در آن سرور مرکزی و نرمافزار اسکادا بر روی یک پلتفرم ابری میزبانی میشود. این رویکرد هزینههای اولیه را کاهش داده و مقیاسپذیری سیستم را افزایش میدهد.
چگونه یک سیستم مناسب انتخاب کنیم؟
انتخاب سیستم اسکادا و HMI مناسب به عوامل مختلفی بستگی دارد. مقیاس پروژه، تعداد ورودی/خروجیها، نیاز به ثبت داده و بودجه، از مهمترین عواملی هستند که باید در نظر گرفته شوند.
نتیجهگیری: دو ابزار مکمل برای یک هدف
در نهایت، HMI و اسکادا دو تکنولوژی متفاوت اما مکمل هستند. HMI یک رابط محلی و قدرتمند برای تعامل مستقیم با ماشین است. اسکادا یک سیستم نظارتی جامع برای مدیریت کل یک مجموعه صنعتی است. استفاده هوشمندانه از هر دو، کلید دستیابی به یک اتوماسیون کارآمد و قابل اعتماد است.
