فلومتر صنعتی چیست؟ | راهنمای کامل انواع Flowmeter ابزار دقیق
۱. مقدمه: اندازهگیری شریان حیاتی صنعت
در دنیای صنعت، سیالات همچون خون در رگهای یک موجود زنده جریان دارند و کنترل دقیق آنها برای کیفیت محصول، ایمنی و بهرهوری اقتصادی ضروری است. فلومتر صنعتی یا دبیسنج، ابزاری حیاتی محسوب میشود که به ما امکان میدهد تا این شریان حیاتی را با دقت بالا اندازهگیری و مدیریت کنیم.
۲. فلومتر (Flowmeter) چیست؟
فلومتر، که در فارسی به آن دبیsنج یا جریانسنج نیز میگویند، دستگاهی است که در مسیر لوله نصب شده و حجم یا جرم سیال عبوری در واحد زمان را اندازهگیری میکند. این کمیت اندازهگیری شده به عنوان «دبی» یا «نرخ جریان» (Flow Rate) شناخته میشود.
۳. چرا اندازهگیری جریان اینقدر مهم است؟
اهمیت اندازهگیری جریان در تمامی صنایع، از کنترل مقدار دقیق مواد اولیه در یک واکنش شیمیایی گرفته تا محاسبه میزان فروش سوخت، کاملاً مشهود است. فرآیندهای صنعتی بدون وجود فلومترهای دقیق، قابل کنترل و تکرارپذیر نخواهند بود و محاسبات مالی نیز با خطا مواجه میشوند.
۴. واحدهای اندازهگیری جریان
اندازهگیری جریان سیالات به دو شکل اصلی حجمی و جرمی صورت میگیرد. سنجش دبی حجمی (Volumetric Flow Rate) با واحدهایی مانند لیتر بر دقیقه (LPM) بیان میشود. در مقابل، برای اندازهگیری دبی جرمی (Mass Flow Rate) از واحدهایی مانند کیلوگرم بر ثانیه (kg/s) استفاده میکنند که تحت تأثیر تغییرات دما و فشار قرار نمیگیرد.
۵. طبقهبندی انواع فلومتر صنعتی
هیچ فلومتر واحدی برای تمام کاربردها مناسب نیست. این تجهیزات بر اساس تکنولوژی و اصل فیزیکی عملکردشان به دستههای مختلفی تقسیم میشوند. بنابراین، انتخاب نوع مناسب به عواملی مانند مشخصات سیال، دقت مورد نیاز و شرایط فرآیند بستگی دارد.
۶. فلومتر اختلاف فشاری (Differential Pressure)
این روش یکی از قدیمیترین تکنیکهای اندازهگیری جریان به شمار میرود. اساس کار آن بر ایجاد یک مانع (مانند صفحه اوریفیس) در مسیر جریان استوار است که باعث اختلاف فشار قبل و بعد از خود میشود. این اختلاف فشار که با دبی متناسب است، توسط یک ترانسمیتر فشار اندازهگیری میشود.
۷. فلومتر مغناطیسی (Magnetic Flowmeter)
فلومتر مغناطیسی که به «مگمتر» (Magmeter) نیز شهرت دارد، تنها برای سیالات رسانای الکتریکی کاربرد دارد. عملکرد این دستگاه بر اساس قانون القای فارادی است که با ایجاد یک میدان مغناطیسی، ولتاژی متناسب با سرعت سیال تولید میکند. یکی از بزرگترین مزایای آن، نبود قطعه متحرک و در نتیجه عدم ایجاد افت فشار است.
۸. فلومتر التراسونیک (Ultrasonic Flowmeter)

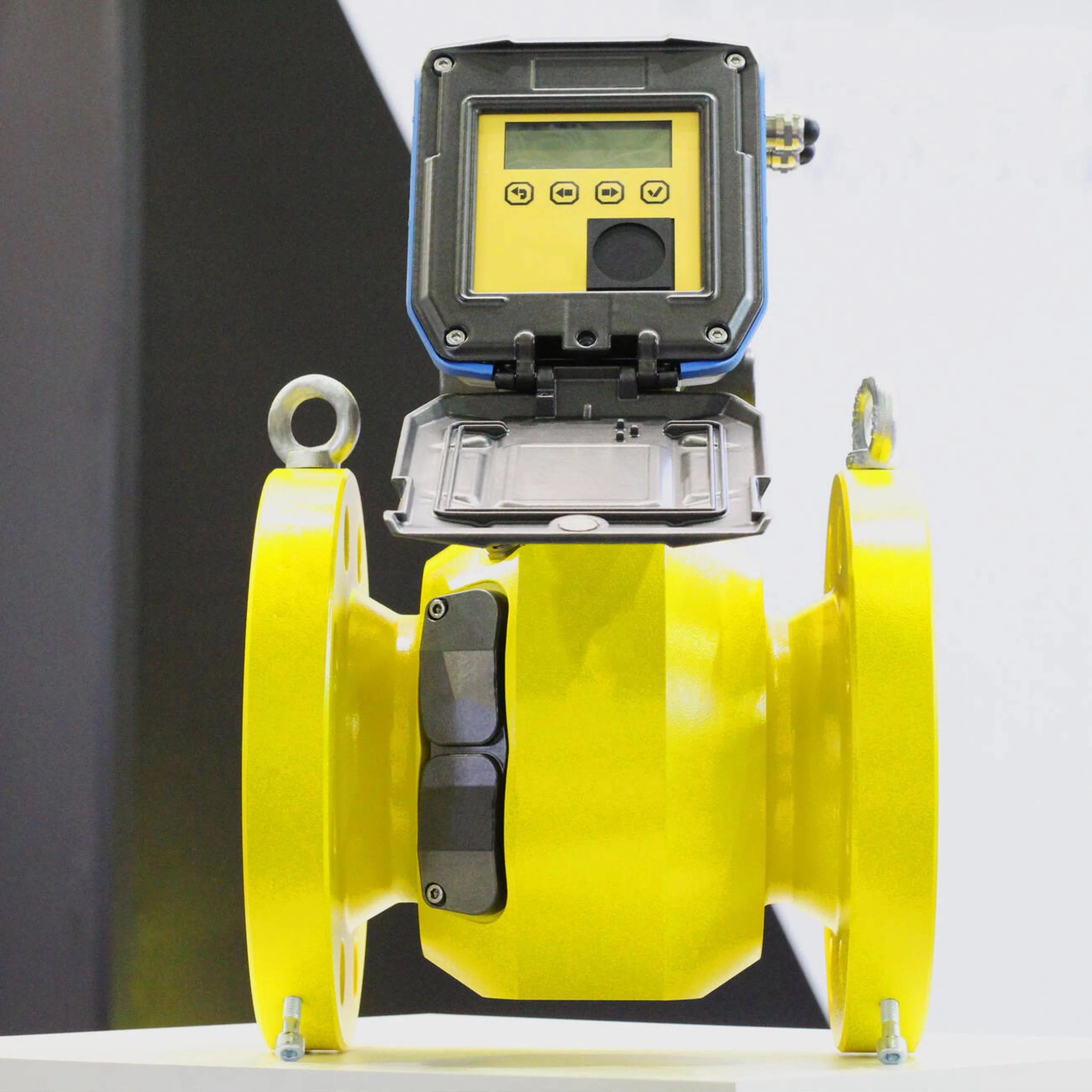

این تکنولوژی مدرن از امواج صوتی فرکانس بالا برای اندازهگیری سرعت سیال بهره میبرد. فلومترهای التراسونیک در دو نوع «عبوری» (Transit-Time) و «داپلر» (Doppler) ساخته میشوند. مزیت بزرگ مدلهای Clamp-on (گیرهای) این است که میتوان آنها را بدون بریدن لوله و از بیرون نصب کرد.
۹. فلومتر توربینی (Turbine Flowmeter)
این نوع فلومتر دارای یک پروانه یا توربین در مسیر عبور سیال است. با حرکت سیال، توربین با سرعتی متناسب با جریان به چرخش در میآید و یک سنسور، سرعت چرخش پرهها را به دبی تبدیل میکند. کاربرد آن بیشتر برای سیالات تمیز و غیر ویسکوز است.
۱۰. فلومتر ورتکس (Vortex Flowmeter)
اساس کار این فلومتر بر ایجاد یک مانع ثابت در مسیر جریان استوار است. عبور سیال از کنار این مانع، گردابههایی متناوب به نام ورتکس ایجاد میکند که فرکانس آنها مستقیماً با سرعت سیال متناسب است. این دستگاه برای اندازهگیری جریان مایعات، گازها و بخار بسیار ایدهآل است.
۱۱. فلومتر کوریولیس (Coriolis Flowmeter)
فلومتر کوریولیس به عنوان دقیقترین و گرانترین نوع فلومتر صنعتی شناخته میشود. این دستگاه نه تنها قادر است دبی جرمی را به صورت مستقیم اندازهگیری کند، بلکه با ایجاد ارتعاش در لولههای خود و بر اساس اثر کوریولیس، چگالی و دمای سیال را نیز مشخص مینماید.
۱۲. فلومتر حرارتی (Thermal Mass Flowmeter)
این دستگاه نیز دبی جرمی گازهای تمیز را به طور مستقیم اندازهگیری میکند. عملکرد آن بر اساس گرم کردن یک سنسور و اندازهگیری میزان خنکشوندگی آن توسط جریان گاز است که از این طریق، دبی جرمی محاسبه میشود.
۱۳. فلومتر جابجایی مثبت (Positive Displacement)
فلومترهای PD با تقسیم کردن سیال به حجمهای مشخص و شمردن تعداد این حجمها در واحد زمان کار میکنند. این دستگاهها دقت فوقالعاده بالایی دارند و اغلب برای کاربردهای انتقال مالکیت (Custody Transfer) مانند دیسپنسرهای پمپ بنزین استفاده میشوند.
۱۴. روتامتر (Rotameter) یا فلومتر سطح متغیر

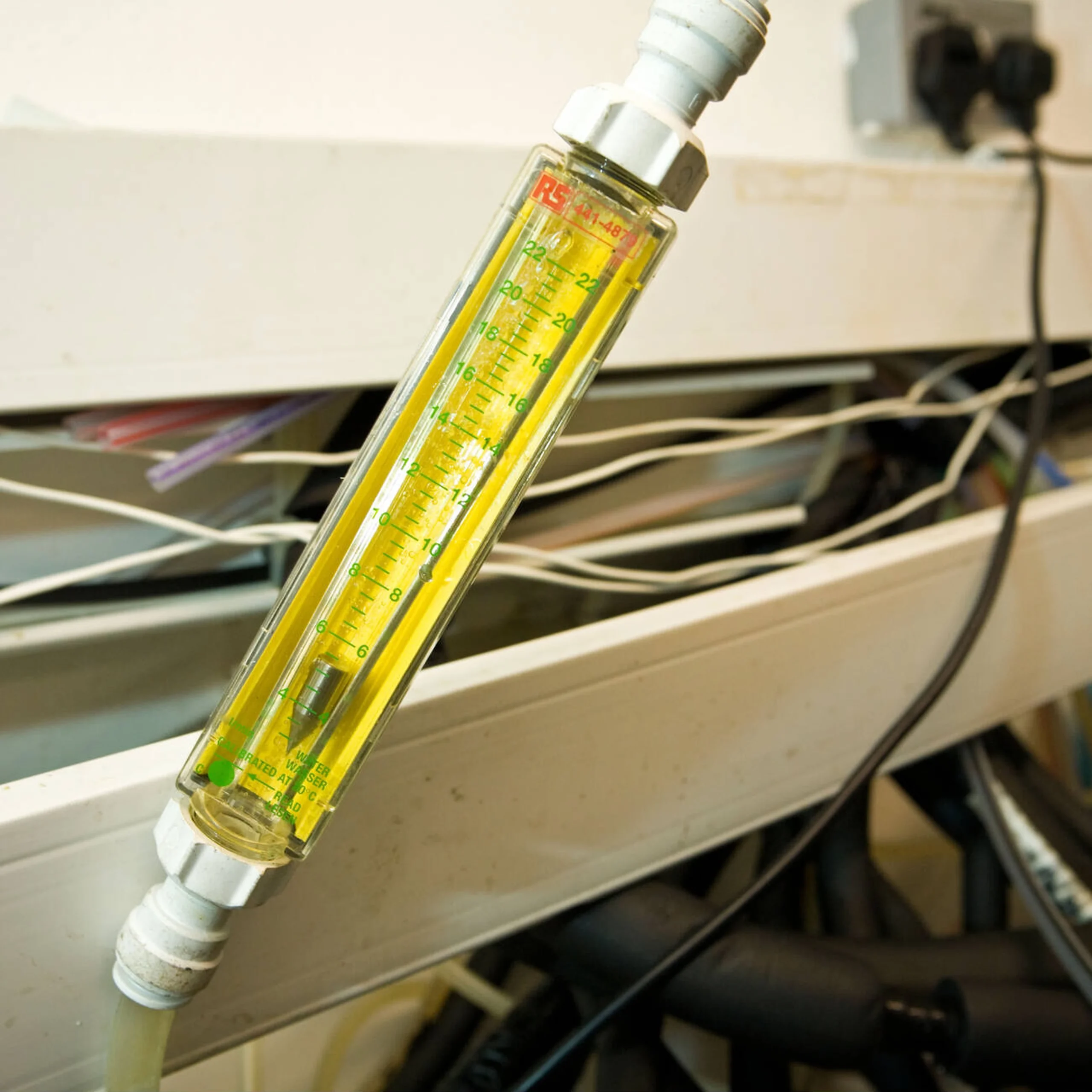

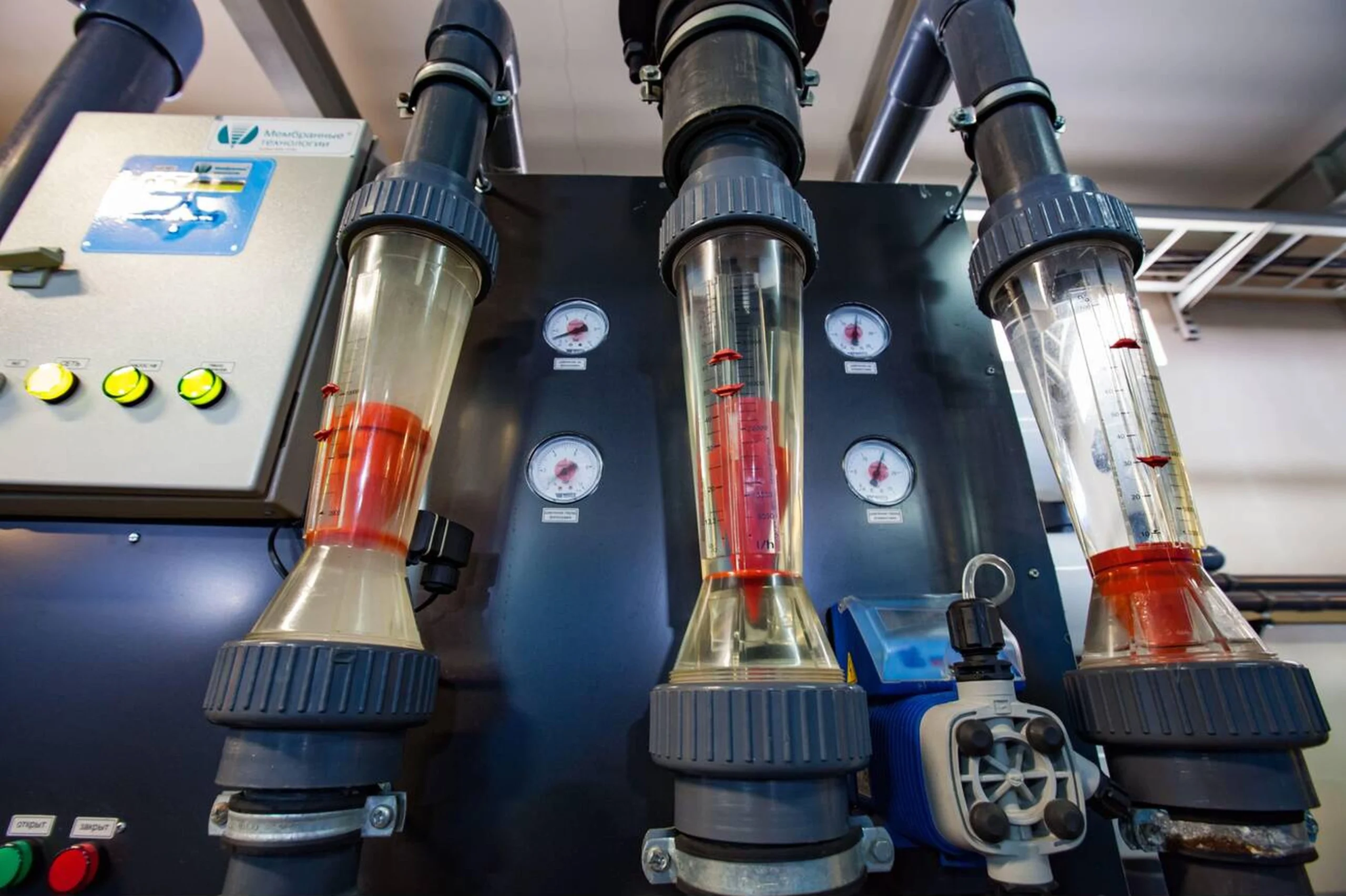

روتامتر یک فلومتر صنعتی ساده و مکانیکی است که از یک لوله شیشهای مخروطی و یک شناور تشکیل شده. با عبور جریان از پایین به بالا، شناور تا ارتفاعی بالا میرود که نشاندهنده دبی سیال است. این ابزار نیازی به منبع تغذیه ندارد.
۱۵. انتخاب فلومتر مناسب: چه عواملی مهم هستند؟
برای انتخاب یک Flowmeter بهینه، باید به سوالات کلیدی پاسخ داد: سیال مورد نظر چیست (مایع، گاز، بخار)؟ خواص آن (چگالی، ویسکوزیته) چگونه است؟ محدوده دبی، دما و فشار فرآیند چقدر است و چه سطحی از دقت مورد نیاز است؟
۱۶. اهمیت پروفایل جریان و لوله مستقیم
بسیاری از فلومترها برای عملکرد دقیق خود، به یک جریان آرام و توسعهیافته نیاز دارند. به همین دلیل، سازندگان همواره توصیه میکنند که طول مشخصی از لوله مستقیم قبل و بعد از فلومتر، بدون هیچگونه زانویی یا شیر، در نظر گرفته شود.
۱۷. ویسکوزیته (Viscosity) و تأثیر آن
گرانروی یا ویسکوزیته سیال، بر عملکرد برخی فلومترها مانند توربینی تأثیر منفی دارد. به همین خاطر، برای سیالات با ویسکوزیته بالا باید از تکنولوژیهایی مانند کوریولیس یا جابجایی مثبت استفاده کرد.
۱۸. کاربرد در صنایع آب و فاضلاب

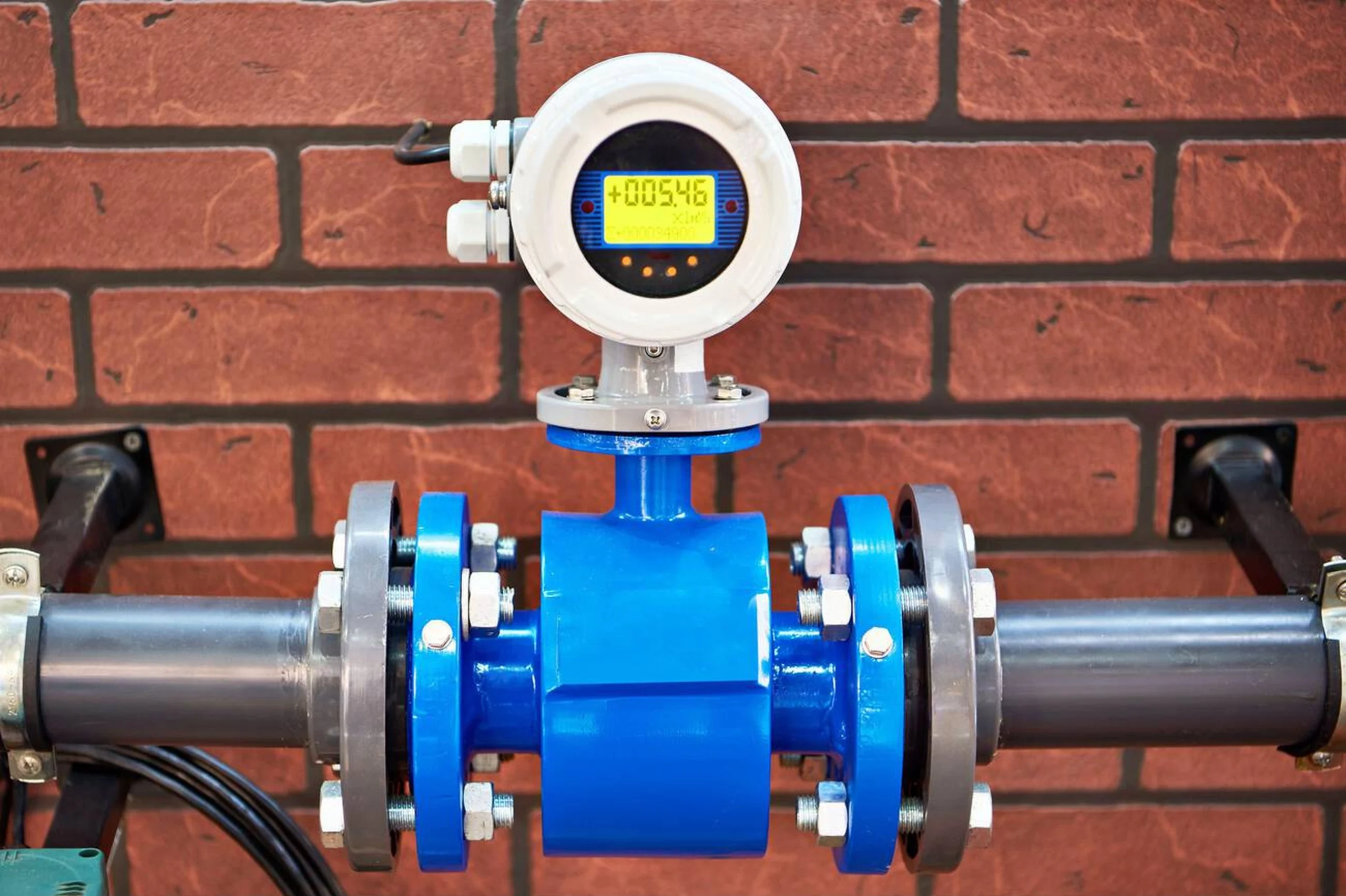

در تصفیهخانهها، استفاده از فلومترهای مغناطیسی و التراسونیک برای اندازهگیری دبی آب ورودی، فاضلاب و مواد شیمیایی به دلیل دقت و مقاومت بالا بسیار رایج است.
۱۹. کاربرد در صنایع نفت، گاز و پتروشیمی
صنایع نفت و گاز بزرگترین مصرفکنندگان انواع فلومتر صنعتی به شمار میروند. در تمام فرآیندهای این حوزه، از فلومترهای کوریولیس برای انتقال مالکیت گرفته تا فلومترهای ورتکس برای سنجش جریان بخار، استفاده میشود.
۲۰. کاربرد در صنایع غذایی و دارویی

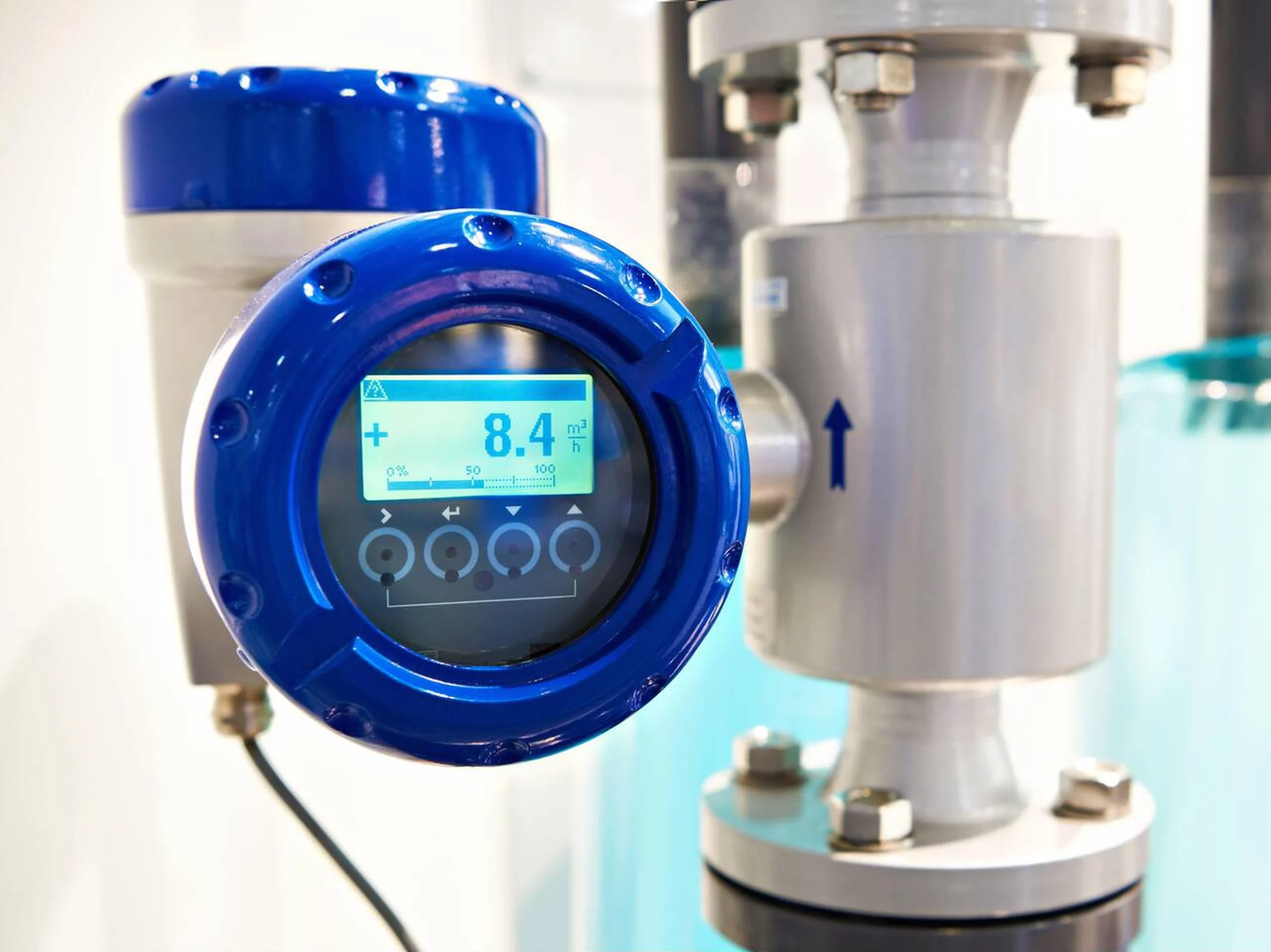

در این صنایع به دلیل اهمیت بالای بهداشت، از فلومترهای مغناطیسی و کوریولیس با طراحی بهداشتی (Sanitary) و بدنه استیل ضدزنگ برای اندازهگیری جریان موادی مانند شیر و داروها استفاده میگردد.
۲۱. کاربرد در صنایع نیروگاهی
به منظور کنترل و بهینهسازی راندمان نیروگاه، از فلومترها برای اندازهگیری جریان آب تغذیه بویلر، بخار ورودی به توربین و سوخت مصرفی استفاده میشود که نقش حیاتی در پایداری تولید برق دارند.
۲۲. کالیبراسیون فلومتر
مانند هر ابزار دقیق دیگری، فلومترها نیز برای حفظ دقت عملکرد خود به کالیبراسیون دورهای نیاز دارند. این فرآیند شامل مقایسه خروجی فلومتر با یک استاندارد مرجع و تنظیم مجدد آن در صورت وجود خطاست.
۲۳. توتالایزر (Totalizer) چیست؟

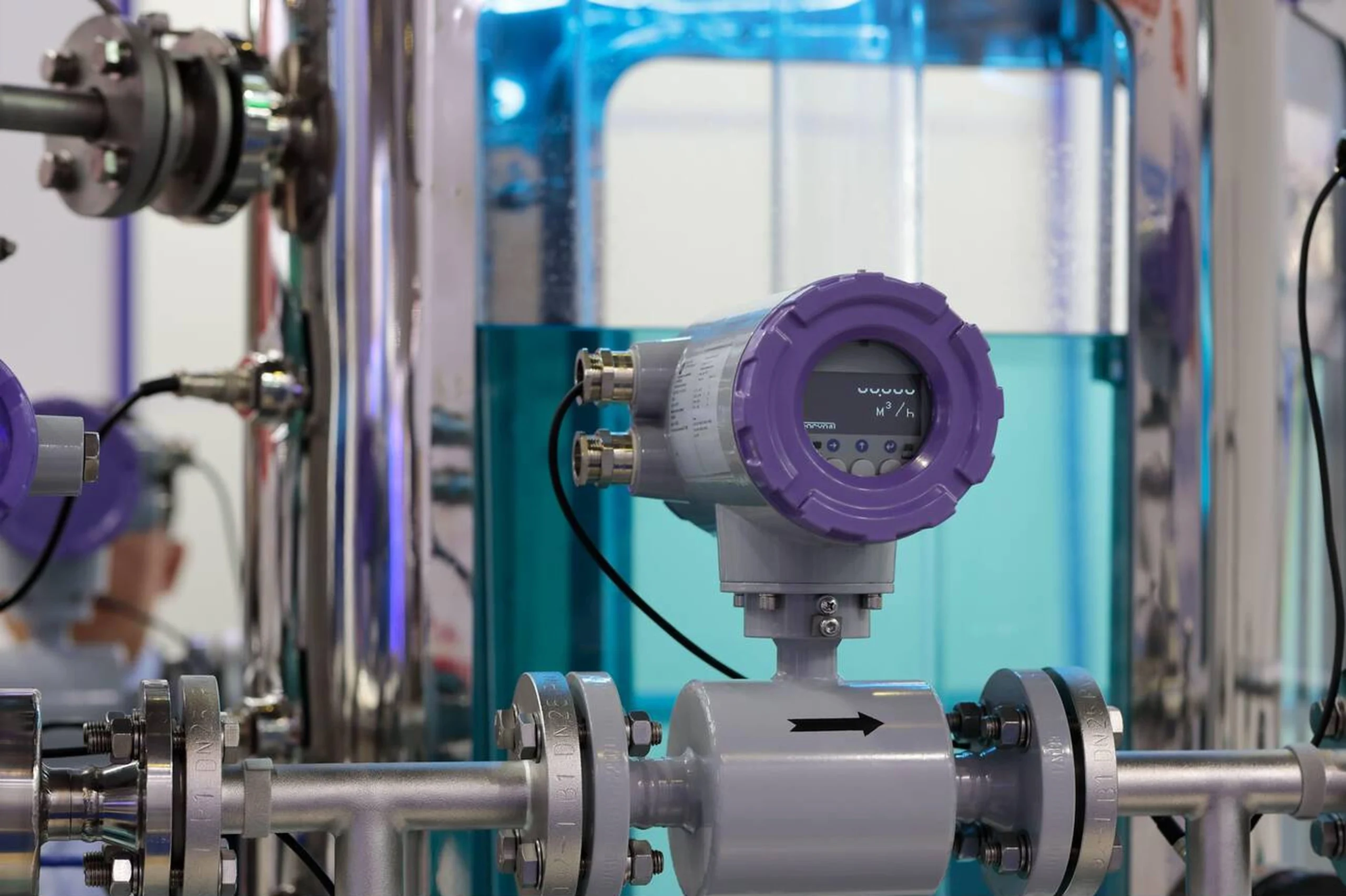

بسیاری از فلومترها علاوه بر نمایش دبی لحظهای، قابلیتی به نام توتالایزر دارند. این شمارنده، حجم کل سیال عبوری از دستگاه را از زمان آخرین ریست شدن محاسبه و نمایش میدهد.
۲۴. ملاحظات نصب
نصب صحیح یک فلومتر صنعتی برای عملکرد دقیق آن کاملاً ضروری است. نکاتی کلیدی مانند جهت نصب صحیح، اطمینان از پر بودن کامل لوله از سیال، رعایت طول لوله مستقیم و سیمکشی مناسب باید حتماً رعایت شوند.
۲۵. فلومترهای بدون تماس (Non-Contact)
فلومترهای التراسونیک گیرهای (Clamp-on) و راداری، نمونههایی از تکنولوژیهای بدون تماس هستند. این ابزارها برای سیالات خورنده یا در کاربردهایی که نمیتوان خط لوله را متوقف کرد، یک راهحل ایدهآل محسوب میشوند.
۲۶. ارتباط با سیستمهای کنترل
خروجی فلومترها معمولاً یک سیگنال استاندارد مانند ۴-۲۰ میلیآمپر یا پالس است. این سیگنالها به سیستم کنترل مرکزی (PLC یا DCS) ارسال میشوند تا فرآیند بر اساس اطلاعات دریافتی مدیریت شود.
۲۷. آینده فلومترها: هوشمند و بیسیم
فلومترهای مدرن با تجهیز شدن به قابلیتهای عیبیابی داخلی، ارتباط دیجیتال (مانند HART) و حتی تکنولوژی بیسیم (Wireless)، به سمت هوشمند شدن پیش میروند که این امر نصب و نگهداری آنها را بسیار سادهتر میکند.
۲۸. نتیجهگیری: انتخاب ابزار مناسب برای کاری مشخص
دنیای فلومتر صنعتی بسیار گسترده است و درک عمیق از اصول کار هر تکنولوژی به همراه شناخت دقیق نیازهای فرآیند، کلید انتخاب موفق یک دبیسنج است. یک گزینش هوشمندانه نه تنها دقت اندازهگیری را تضمین میکند، بلکه باعث صرفهجویی در هزینهها و افزایش ایمنی نیز خواهد شد.
