کالیبراتور فشار چیست؟ | راهنمای کامل انواع و کاربرد (Calibration)
۱. مقدمه: تضمین دقت در دنیای فشار
اندازهگیری دقیق فشار، ستون فقرات ایمنی و کارایی در بسیاری از فرآیندهای صنعتی است. از کنترل راکتورهای شیمیایی تا نظارت بر خطوط لوله، اعتماد به اعداد نمایش داده شده توسط فشارسنجها و ترانسمیترها امری حیاتی است. کالیبراتور فشار ابزاری تخصصی است که مهندسان و تکنسینها از آن برای اطمینان از صحت و دقت این اندازهگیریهای حیاتی استفاده میکنند.
۲. یادآوری: کالیبراسیون چیست؟
همانطور که قبلاً بحث شد، کالیبراسیون فرآیند مقایسه یک ابزار اندازهگیری (دستگاه تحت آزمون) با یک استاندارد مرجع دقیقتر است. هدف اصلی شناسایی، ثبت و در صورت لزوم، اصلاح هرگونه خطای اندازهگیری در دستگاه تحت آزمون میباشد.
۳. کالیبراتور فشار (Pressure Calibrator) چیست؟
کالیبراتور فشار دستگاهی است که میتواند یک فشار دقیق و شناخته شده را تولید یا اندازهگیری کند. تکنسینها از این فشار مرجع برای بررسی و تنظیم دقت سایر تجهیزات اندازهگیری فشار مانند گیجها، سوئیچها و ترانسمیترهای فشار استفاده مینمایند. این ابزار اساساً یک استاندارد فشار قابل حمل یا آزمایشگاهی است.

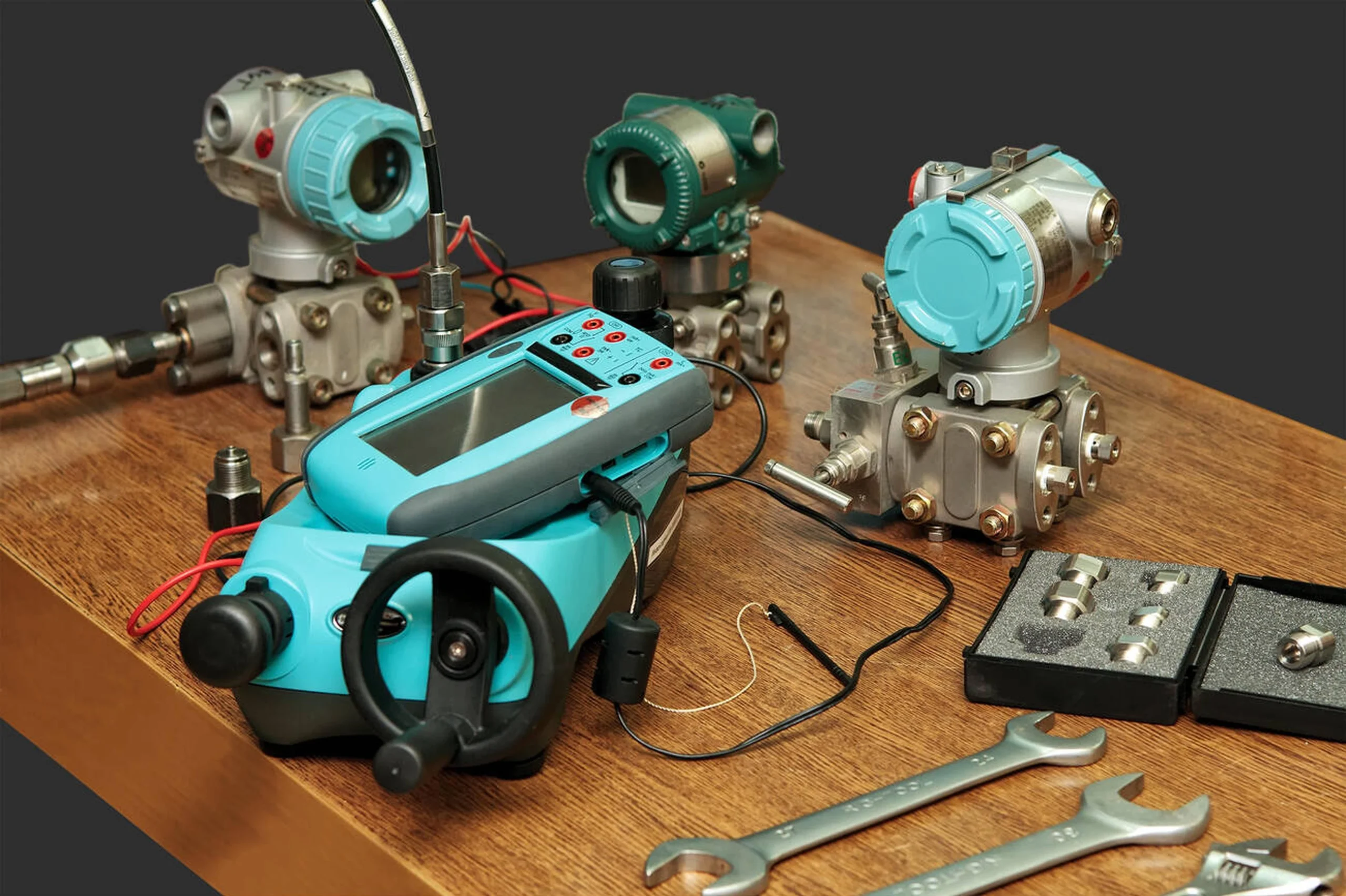

۴. چرا کالیبراسیون فشار ضروری است؟

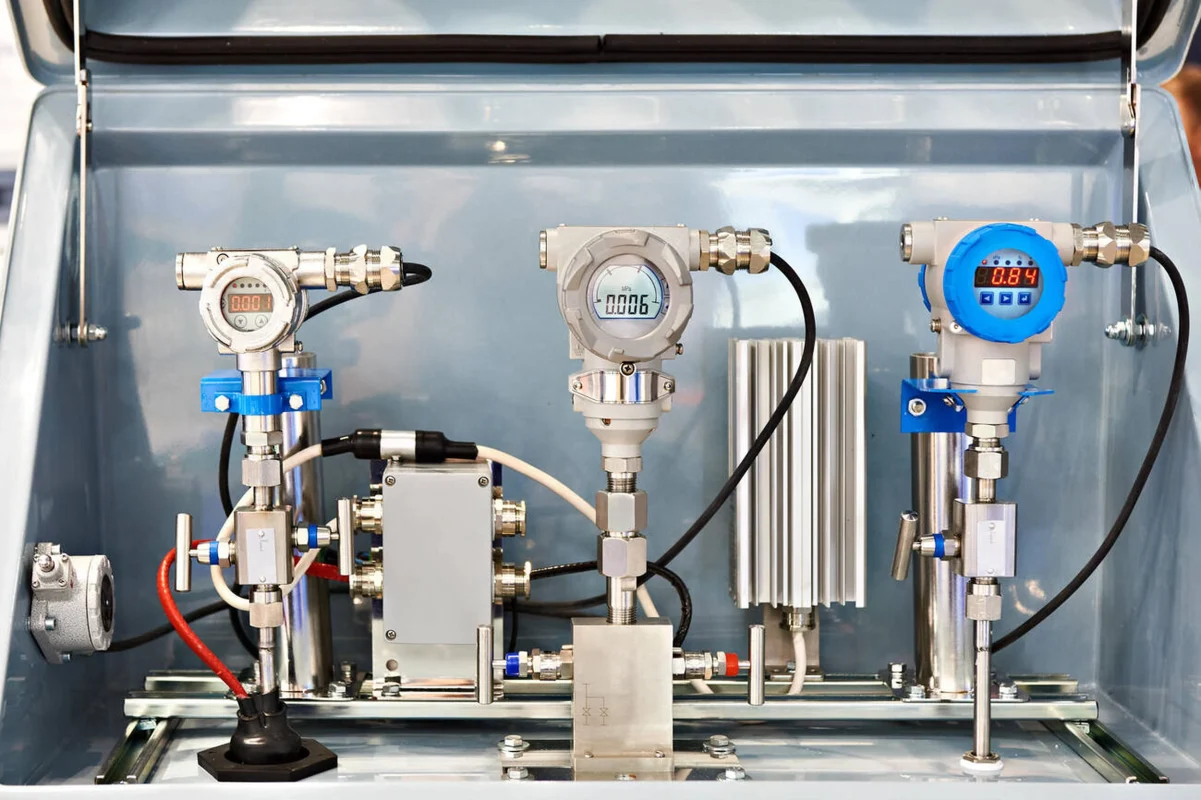

تجهیزات اندازهگیری فشار به مرور زمان و تحت تاثیر عواملی چون دما، لرزش و استهلاک، دچار افت دقت (Drift) میشوند. یک ترانسمیتر فشار کالیبره نشده میتواند سیگنال اشتباهی به سیستم کنترل ارسال کند. این امر ممکن است منجر به تولید محصول نامنطبق، افزایش مصرف انرژی یا حتی ایجاد شرایط خطرناک شود.
۵. اجزای اصلی یک کالیبراتور فشار
اکثر کالیبراتورهای فشار از سه بخش اصلی تشکیل میشوند: ۱. منبع تولید فشار: برای ایجاد فشار مورد نیاز (مانند پمپ دستی یا رگولاتور). ۲. دستگاه اندازهگیری مرجع: برای نمایش دقیق فشار اعمال شده (مانند گیج دیجیتال دقیق). ۳. اتصالات و منیفولد: برای اتصال دستگاه تحت آزمون و کنترل فشار.
۶. انواع کالیبراتور فشار
سازندگان، کالیبراتور فشار را در انواع مختلفی برای نیازهای گوناگون طراحی میکنند. این تنوع شامل پمپهای دستی، تستر وزن مرده (DWT)، کالیبراتورهای دیجیتال قابل حمل و کنترلرهای فشار اتوماتیک میشود.
۷. کالیبراتور فشار دستی (Hand Pump)
این نوع، سادهترین و رایجترین کالیبراتور فشار برای استفاده در محل (On-site) است. پمپهای دستی به دو دسته پنوماتیک (برای فشارهای پایینتر، با استفاده از هوا) و هیدرولیک (برای فشارهای بالا، با استفاده از روغن یا آب) تقسیم میشوند. آنها معمولاً به همراه یک گیج مرجع دقیق استفاده میشوند.
۸. تستر وزن مرده (Deadweight Tester - DWT)
تستر وزن مرده یا DWT، یک استاندارد اولیه (Primary Standard) برای کالیبراسیون فشار است. این دستگاه با استفاده از وزنههای دقیق و یک پیستون با سطح مقطع کاملاً مشخص، فشاری بسیار دقیق و قابل ردیابی را بر اساس فرمول P=F/A ایجاد میکند. دقت DWTها بسیار بالاست و اغلب در آزمایشگاههای کالیبراسیون استفاده میشوند.
۹. کالیبراتور فشار دیجیتال قابل حمل
این دستگاههای مدرن و چندکاره، یک منبع تولید فشار (پمپ داخلی یا خارجی) را با یک سنسور و نمایشگر دیجیتال بسیار دقیق ترکیب میکنند. بسیاری از آنها قابلیت اندازهگیری سیگنالهای الکتریکی (مانند میلیآمپر و ولتاژ) را نیز دارند که کالیبراسیون ترانسمیترهای فشار را بسیار آسان میسازد.
۱۰. کنترلر / کالیبراتور فشار اتوماتیک
این دستگاههای پیشرفته آزمایشگاهی میتوانند به طور خودکار فشار را با دقت و پایداری بسیار بالا در نقاط تنظیم شده تولید و کنترل کنند. آنها برای کالیبراسیون حجم بالایی از تجهیزات یا در کاربردهایی که به بالاترین سطح دقت نیاز است، ایدهآل هستند.

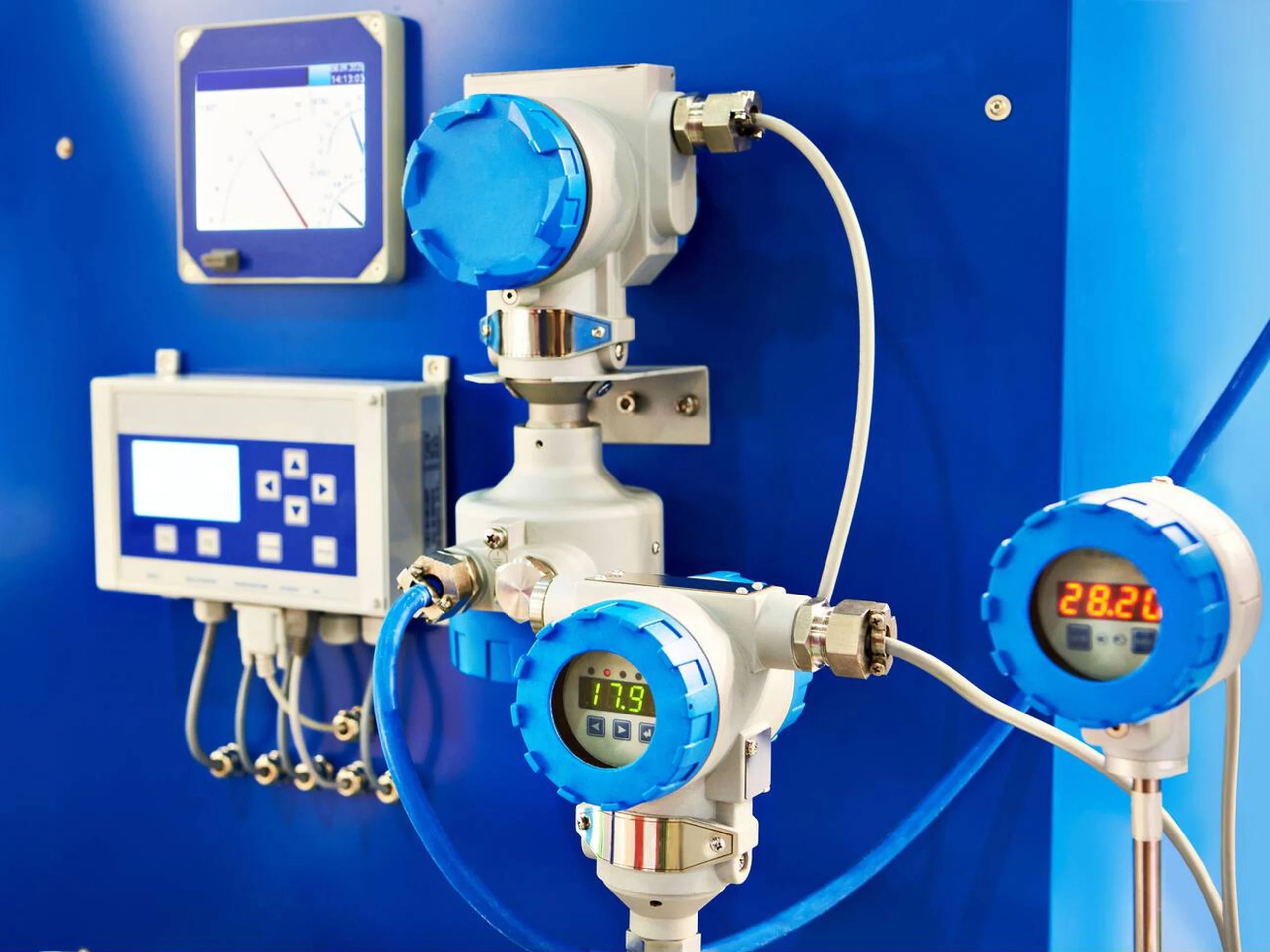

۱۱. مشخصات کلیدی: دقت (Accuracy)
دقت، مهمترین مشخصه یک کالیبراتور فشار است. این پارامتر معمولاً به صورت درصدی از مقدار خوانده شده (% Reading) یا درصدی از کل محدوده (Full Scale - %FS) بیان میشود. دقت کالیبراتور باید به طور قابل توجهی (معمولاً ۴ تا ۱۰ برابر) بهتر از دقت دستگاه تحت آزمون باشد.
۱۲. مشخصات کلیدی: عدم قطعیت (Uncertainty)
عدم قطعیت، پارامتری است که محدوده خطای احتمالی در اندازهگیری کالیبراتور را با در نظر گرفتن تمام منابع خطا (مانند خطای خود دستگاه مرجع، شرایط محیطی و غیره) مشخص میکند. این پارامتر نسبت به دقت، معیار کاملتری برای ارزیابی عملکرد یک کالیبراتور است.
۱۳. مشخصات کلیدی: محدوده فشار (Range)
محدوده فشار نشاندهنده حداقل و حداکثر فشاری است که کالیبراتور میتواند تولید یا اندازهگیری کند. کاربران باید کالیبراتوری را انتخاب کنند که محدوده کاری تجهیزات مورد نظرشان را به طور کامل پوشش دهد.
۱۴. مشخصات کلیدی: نوع فشار (گیج، مطلق، تفاضلی)
برخی کالیبراتورهای فشار فقط فشار گیج را اندازهگیری میکنند، در حالی که مدلهای پیشرفتهتر قادر به اندازهگیری فشار مطلق یا حتی فشار تفاضلی نیز هستند. انتخاب نوع فشار به کاربرد مورد نظر بستگی دارد.
۱۵. قابلیت ردیابی (Traceability)
برای اطمینان از اعتبار نتایج، کالیبراسیون خود کالیبراتور فشار باید به استانداردهای ملی یا بینالمللی (مانند NIST) قابل ردیابی باشد. این امر از طریق کالیبره کردن دورهای کالیبراتور در یک آزمایشگاه معتبر (ISO 17025) تضمین میشود.

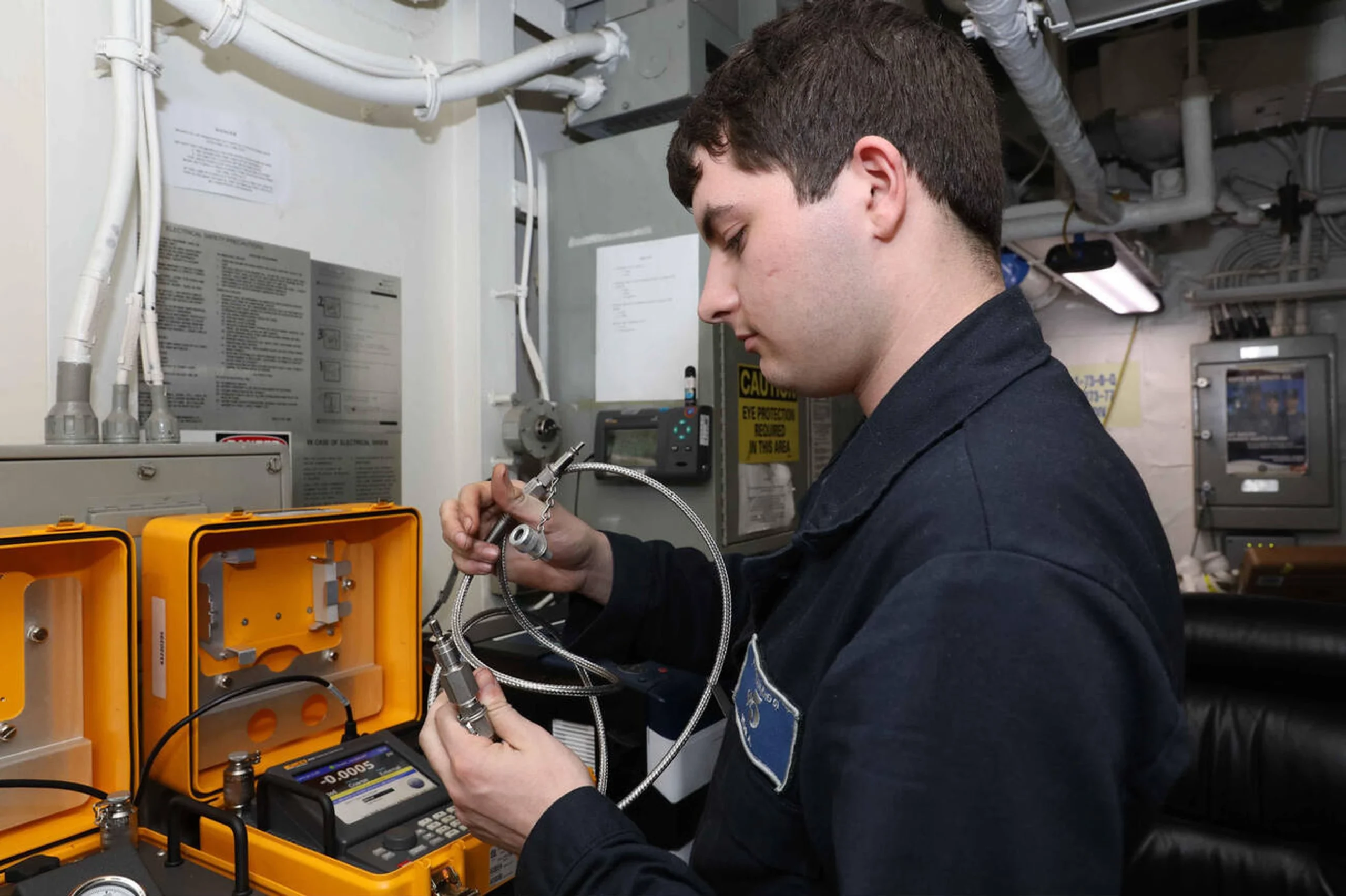

۱۶. فرآیند عمومی کالیبراسیون فشار
۱. اتصال ایمن دستگاه تحت آزمون به کالیبراتور فشار. ۲. اعمال چندین نقطه فشار در سراسر محدوده اندازهگیری (معمولاً ۵ نقطه بالا رونده و ۵ نقطه پایین رونده). ۳. ثبت قرائت دستگاه تحت آزمون و مقدار مرجع در هر نقطه (نتایج As Found). ۴. محاسبه خطا و مقایسه آن با تلرانس مجاز. ۵. انجام تنظیمات (Zero & Span) در صورت لزوم. ۶. تکرار تست و ثبت نتایج نهایی (As Left).
۱۸. کالیبراسیون سوئیچ فشار (Pressure Switch)
کالیبراسیون یک سوئیچ فشار شامل تعیین و تنظیم دقیق نقاط عملکرد (Set Point) و بازگشت (Reset Point) آن است. تکنسین به آرامی فشار را افزایش میدهد تا نقطه عملکرد سوئیچ را پیدا کند و سپس فشار را کاهش میدهد تا نقطه بازگشت را مشخص نماید.

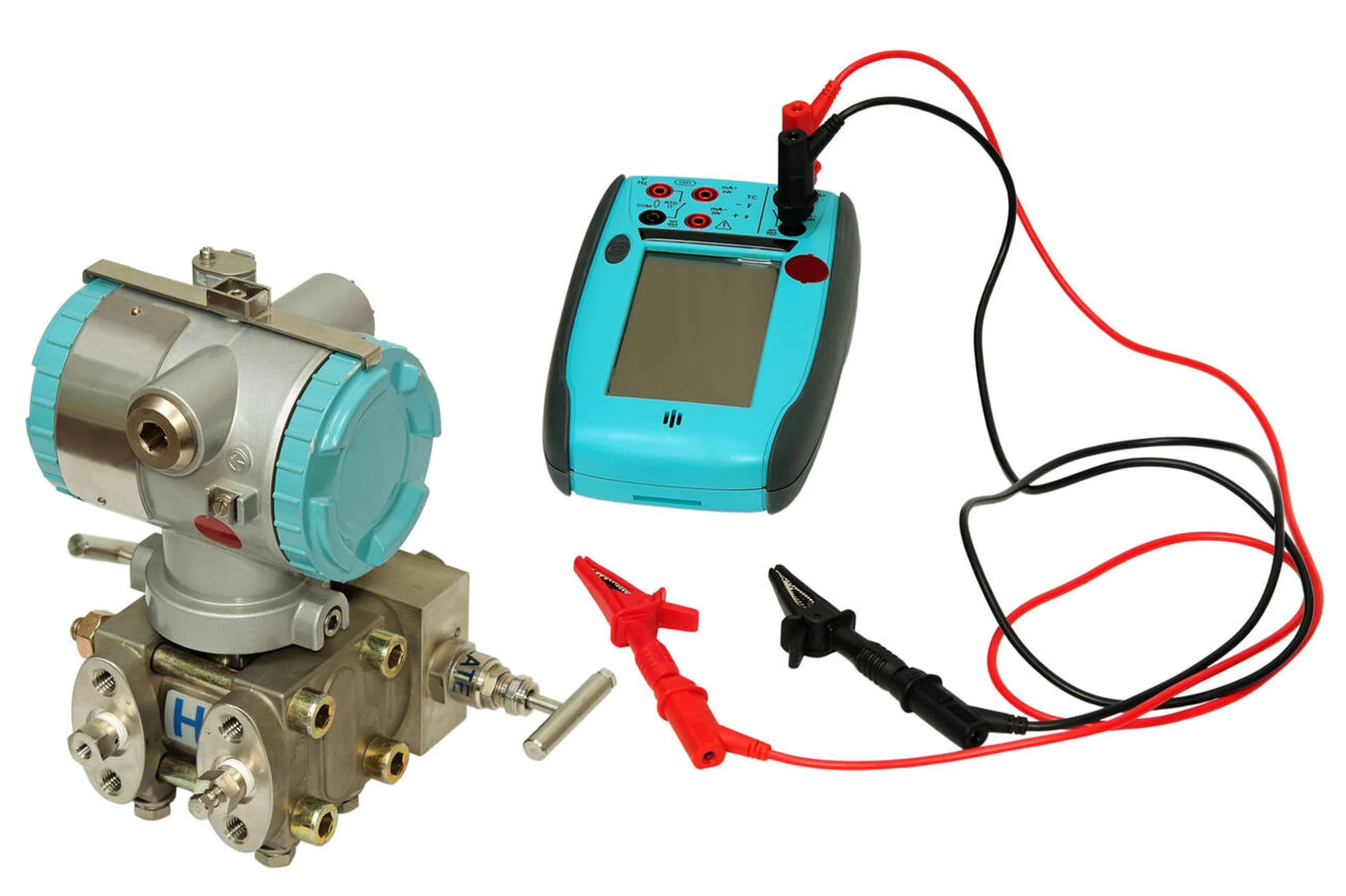

۱۹. کالیبراسیون ترانسمیتر فشار (Pressure Transmitter)

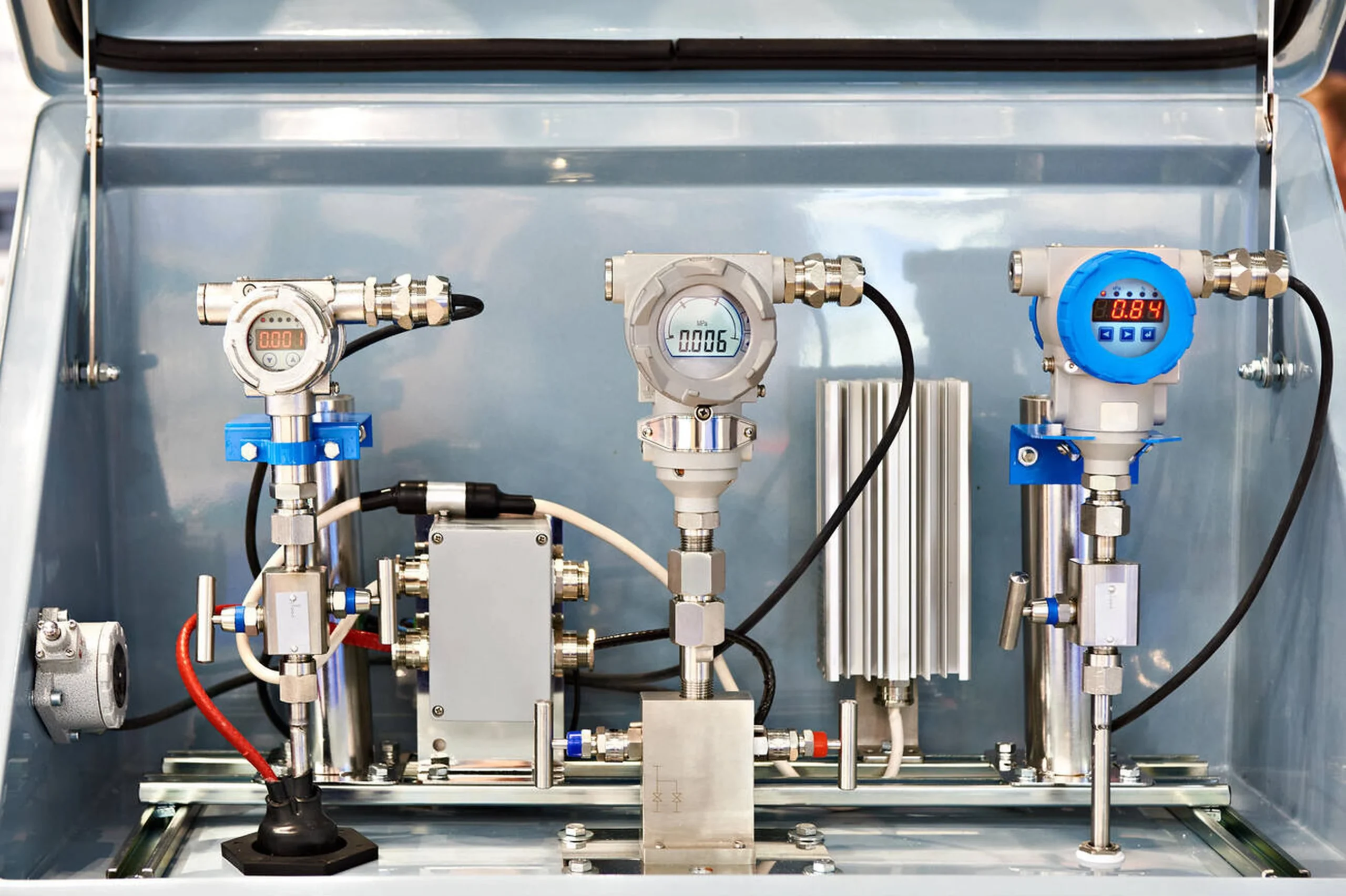

کالیبراسیون یک ترانسمیتر شامل بررسی و تنظیم رابطه بین فشار ورودی و سیگنال خروجی الکتریکی (معمولاً ۴-۲۰ میلیآمپر) است. کالیبراتورهای چندکاره (Multifunction Calibrators) که هم فشار را تولید/اندازهگیری میکنند و هم سیگنال میلیآمپر را میخوانند، این فرآیند را بسیار ساده میسازند.
۲۰. اهمیت تست خطی بودن (Linearity Test)
در طی کالیبراسیون چند نقطهای، تکنسین میتواند خطی بودن پاسخ دستگاه را نیز ارزیابی کند. خطی بودن نشان میدهد که آیا خروجی دستگاه به طور یکنواخت با تغییر فشار ورودی تغییر میکند یا خیر. خطای غیرخطی بودن میتواند نشاندهنده مشکل در سنسور باشد.

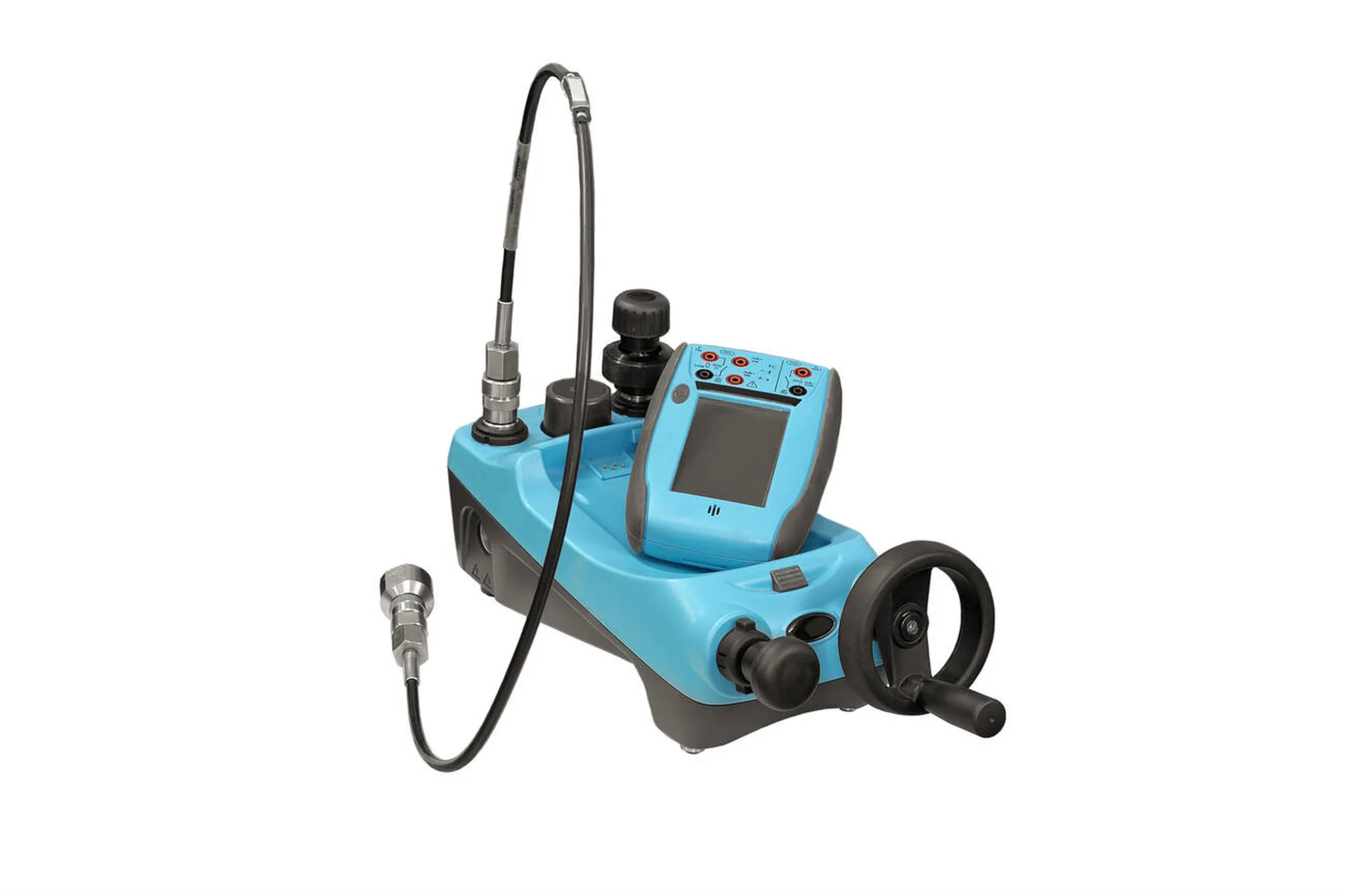

۲۱. کالیبراسیون در محل (Field Calibration)
انجام کالیبراسیون فشار در محل نصب تجهیزات (Field Calibration) مزایای زیادی دارد، زیرا نیازی به جداسازی و ارسال تجهیز به آزمایشگاه نیست و دستگاه در شرایط واقعی کاری خود تست میشود. کالیبراتورهای دستی و قابل حمل برای این منظور طراحی شدهاند.
۲۲. نرمافزارهای کالیبراسیون
نرمافزارهای مدرن کالیبراسیون به تکنسینها کمک میکنند تا فرآیند کالیبراسیون را به صورت خودکار یا نیمهخودکار انجام دهند، نتایج را ثبت کنند، گواهی کالیبراسیون تولید نمایند و سوابق را مدیریت کنند. این نرمافزارها دقت و کارایی را افزایش میدهند.

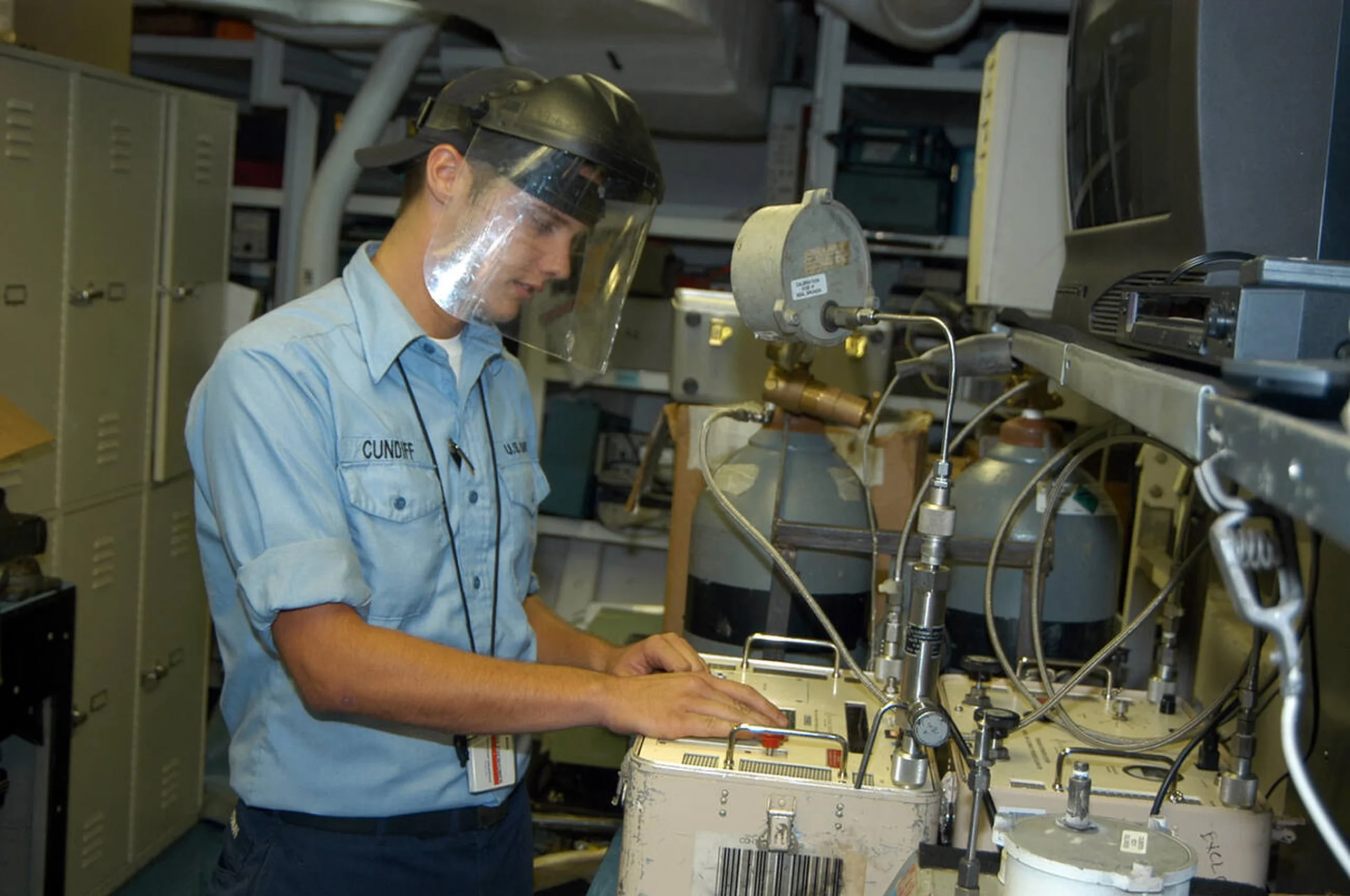

۲۳. ملاحظات ایمنی در کالیبراسیون فشار
کار با فشار، به خصوص فشارهای بالا، نیازمند رعایت دقیق نکات ایمنی است. تکنسینها باید از اتصالات مناسب و محکم استفاده کنند، فشار را به آرامی اعمال و تخلیه نمایند و همیشه از تجهیزات حفاظت فردی (مانند عینک ایمنی) استفاده کنند.
۲۴. کاربرد در صنایع نفت و گاز
در این صنعت، دقت اندازهگیری فشار برای کنترل فرآیندها، ایمنی خطوط لوله و عملیات انتقال مالکیت (Custody Transfer) حیاتی است. کالیبراتور فشار یکی از پرکاربردترین ابزارها در پالایشگاهها و سکوهای نفتی است.
۲۵. کاربرد در نیروگاهها
در نیروگاهها، اندازهگیری دقیق فشار بخار، فشار آب تغذیه بویلر و فشار خلاء کندانسور برای راندمان و ایمنی واحد ضروری است. کالیبراسیون منظم تجهیزات فشار در این صنعت الزامی است.
۲۶. کاربرد در صنایع دارویی و غذایی
در این صنایع، کنترل دقیق فشار در فرآیندهایی مانند استریلیزاسیون، فیلتراسیون و بستهبندی برای تضمین کیفیت و ایمنی محصول بسیار مهم است. کالیبراسیون تجهیزات فشار بخشی از الزامات GMP (Good Manufacturing Practice) است.
۲۷. انتخاب کالیبراتور فشار مناسب
انتخاب کالیبراتور فشار مناسب به عواملی مانند محدوده فشار مورد نیاز، دقت لازم، نوع کاربرد (آزمایشگاهی یا میدانی)، بودجه و نیاز به قابلیتهای اضافی (مانند اندازهگیری الکتریکی یا ثبت داده) بستگی دارد.
۲۸. نتیجهگیری: ابزاری برای تضمین اعتماد
کالیبراتور فشار ابزاری ضروری برای هر صنعتی است که با اندازهگیری و کنترل فشار سر و کار دارد. این دستگاه با فراهم کردن یک مرجع دقیق، به ما اطمینان میدهد که تجهیزات اندازهگیری فشارمان به درستی کار میکنند و دادههایی قابل اعتماد برای تصمیمگیریهای عملیاتی و ایمنی در اختیار داریم. کالیبراسیون منظم، سرمایهگذاری در دقت و قابلیت اطمینان است.
