شیر اطمینان (Safety Valve) چیست؟ | راهنمای کامل انواع، عملکرد و تست (PSV/PRV)
۱. مقدمه: نگهبان خاموش فرآیندهای صنعتی
در دنیای پرفشار صنعت، به ویژه در پالایشگاهها و نیروگاهها، مخازن و خطوط لوله مانند بمبهای ساعتی عمل میکنند. شیر اطمینان (Safety Valve) حیاتیترین تجهیز ایمنی است. این دستگاه به عنوان نگهبان خاموش و آخرین خط دفاعی، از سیستمها در برابر خطر فاجعهبار افزایش فشار بیش از حد و انفجار محافظت میکند.
۲. شیر اطمینان (Safety Valve) چیست؟
شیر اطمینان یک دستگاه مکانیکی است که مهندسان آن را برای رهاسازی خودکار فشار اضافی از یک بویلر، مخزن تحت فشار یا سیستم لولهکشی طراحی کردهاند. این شیر به محض رسیدن فشار سیستم به یک سطح از پیش تعیین شده و خطرناک، به طور خودکار باز میشود و سیال (گاز، بخار یا مایع) را تخلیه میکند.
۳. چرا شیر اطمینان حیاتی است؟
فرآیندهای صنعتی به دلایل مختلفی مانند نقص در سیستم خنککننده، خطای اپراتوری یا وقوع حریق خارجی، ممکن است دچار افزایش فشار ناگهانی شوند. اگر این فشار مهار نشود، نتیجه آن انفجار مخزن (BLEVE) خواهد بود. شیر اطمینان با تخلیه این فشار اضافی، یکپارچگی سیستم و جان کارکنان را حفظ مینماید.
۴. عملکرد اصلی: جلوگیری از فشار بیش از حد (Overpressure)
وظیفه اصلی این شیر، جلوگیری از رسیدن فشار سیستم به نقطهای بالاتر از حداکثر فشار کاری مجاز (MAWP) است. این تجهیز به طور خودکار فشار را در سطح ایمن نگه میدارد و پس از بازگشت سیستم به حالت عادی، دوباره به طور خودکار بسته میشود.

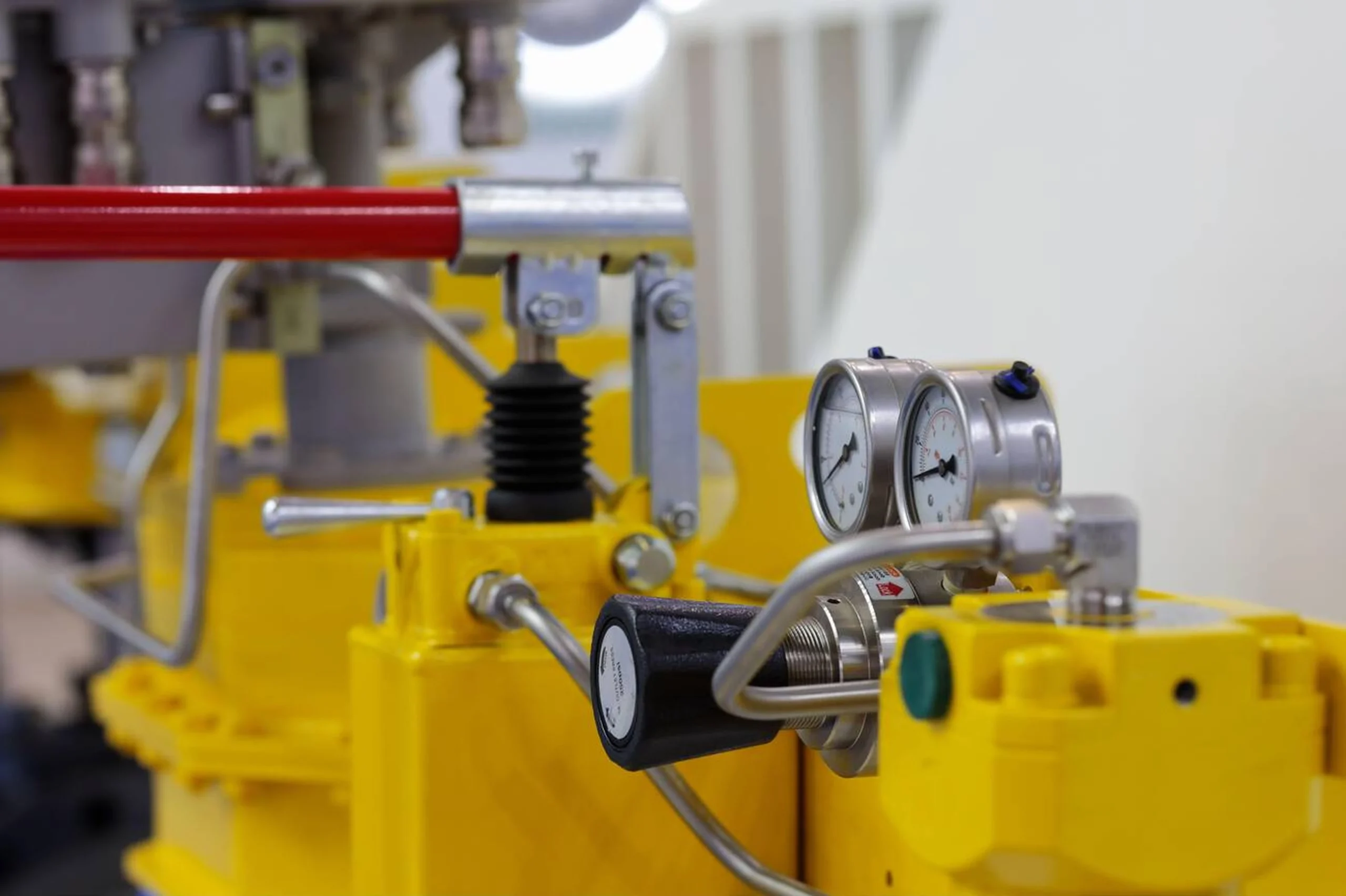

۵. نحوه کار شیر اطمینان ساده (فنر دار)
نحوه کار شیر اطمینان بسیار ساده و قابل اعتماد است. در حالت عادی، یک فنر قوی، دیسک یا پلاگ شیر را محکم روی سیت (نشیمنگاه) فشار میدهد و مسیر خروج را مسدود نگه میدارد. نیروی فنر دقیقاً بر اساس فشار تنظیم شده کالیبره میشود.
۶. فرآیند باز شدن شیر
هنگامی که فشار سیال در ورودی شیر بر نیروی فنر غلبه میکند، دیسک از روی سیت بلند میشود. این اتفاق به سیال اجازه میدهد تا از مسیر خروجی فرار کرده و فشار سیستم به سرعت کاهش یابد.

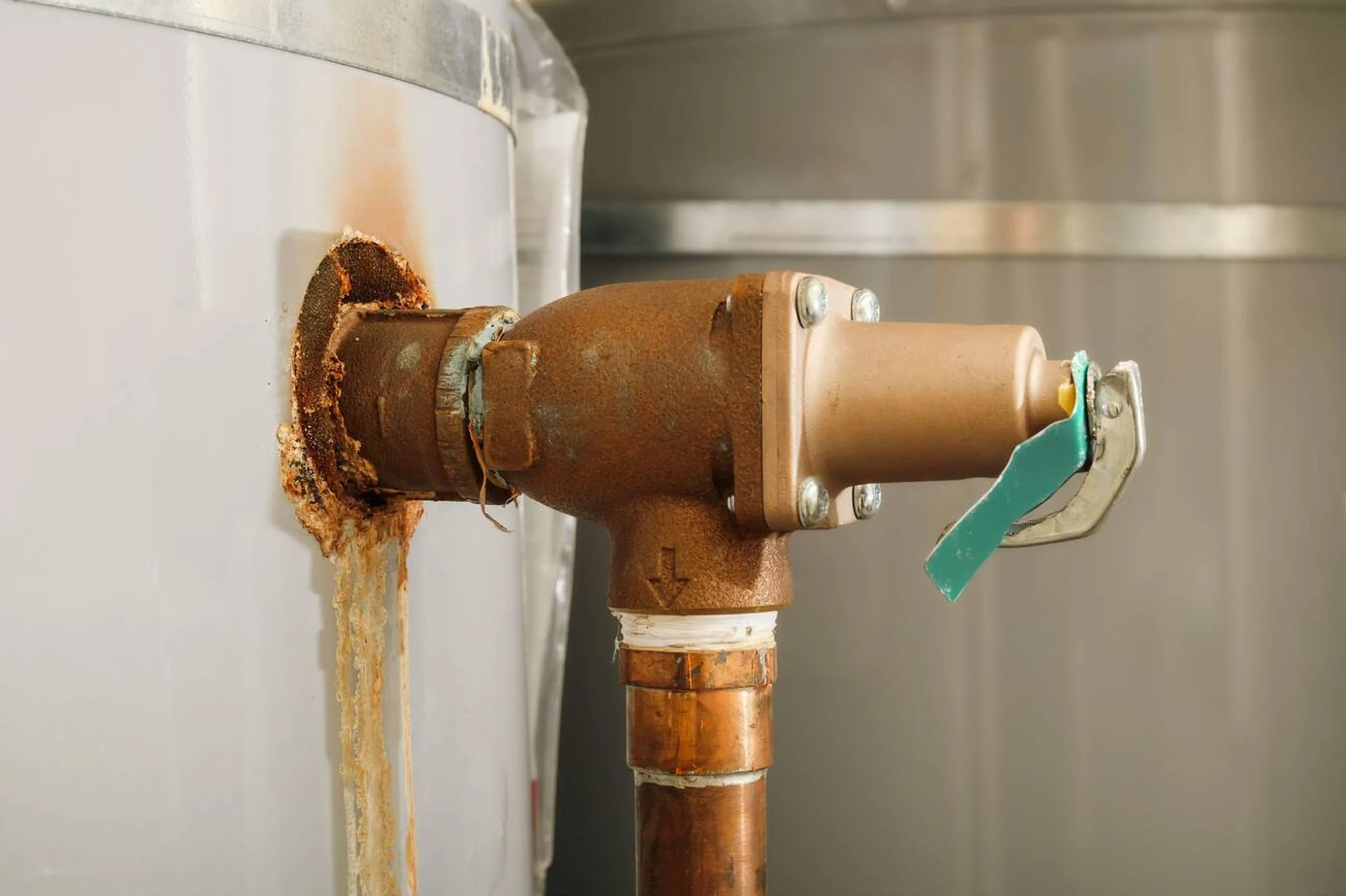

۷. اجزای اصلی یک شیر اطمینان
یک شیر اطمینان فنردار متداول از اجزای کلیدی زیر تشکیل میشود:
بدنه (Body) و نازل (Nozzle): مسیر ورود و خروج سیال.
دیسک (Disc) و سیت (Seat): دو سطحی که آببندی اصلی را انجام میدهند.
فنر (Spring): نیروی لازم برای بسته نگه داشتن شیر را تأمین میکند.
کلاهک (Bonnet): محفظهای که فنر و استم را در بر میگیرد.
اهرم (Lever): برای تست دستی و باز کردن شیر (در برخی مدلها).
۸. تفاوت کلیدی: Safety Valve در مقابل Relief Valve
اگرچه مردم اغلب این دو اصطلاح را به جای هم به کار میبرند، اما تفاوت فنی مهمی بین آنها وجود دارد.
۹. شیر اطمینان (Safety Valve) برای گاز و بخار
شیر اطمینان (Safety Valve) به طور خاص برای سیالات تراکمپذیر مانند بخار و گاز طراحی شده است. مشخصه اصلی آن، عملکرد ناگهانی و کامل یا "Pop Action" است. این شیر به محض رسیدن به فشار تنظیم شده، به سرعت و به طور کامل باز میشود تا حجم زیادی از گاز یا بخار را به سرعت تخلیه کند.
۱۰. شیر فشارشکن (Relief Valve) برای مایعات
شیر فشارشکن (Relief Valve) برای سیالات تراکمناپذیر مانند آب یا روغن کاربرد دارد. این شیر به صورت تدریجی و متناسب با افزایش فشار باز میشود. هدف آن رهاسازی مقدار کمی از مایع برای جلوگیری از افزایش تدریجی فشار است، نه یک تخلیه ناگهانی.
۱۱. اصطلاح جامع: PSV (Pressure Safety Valve)
در استانداردهای مدرن (مانند API)، از اصطلاح جامع شیر ایمنی فشار (PSV - Pressure Safety Valve) برای توصیف هر دو نوع شیر اطمینان و فشارشکن استفاده میکنند.

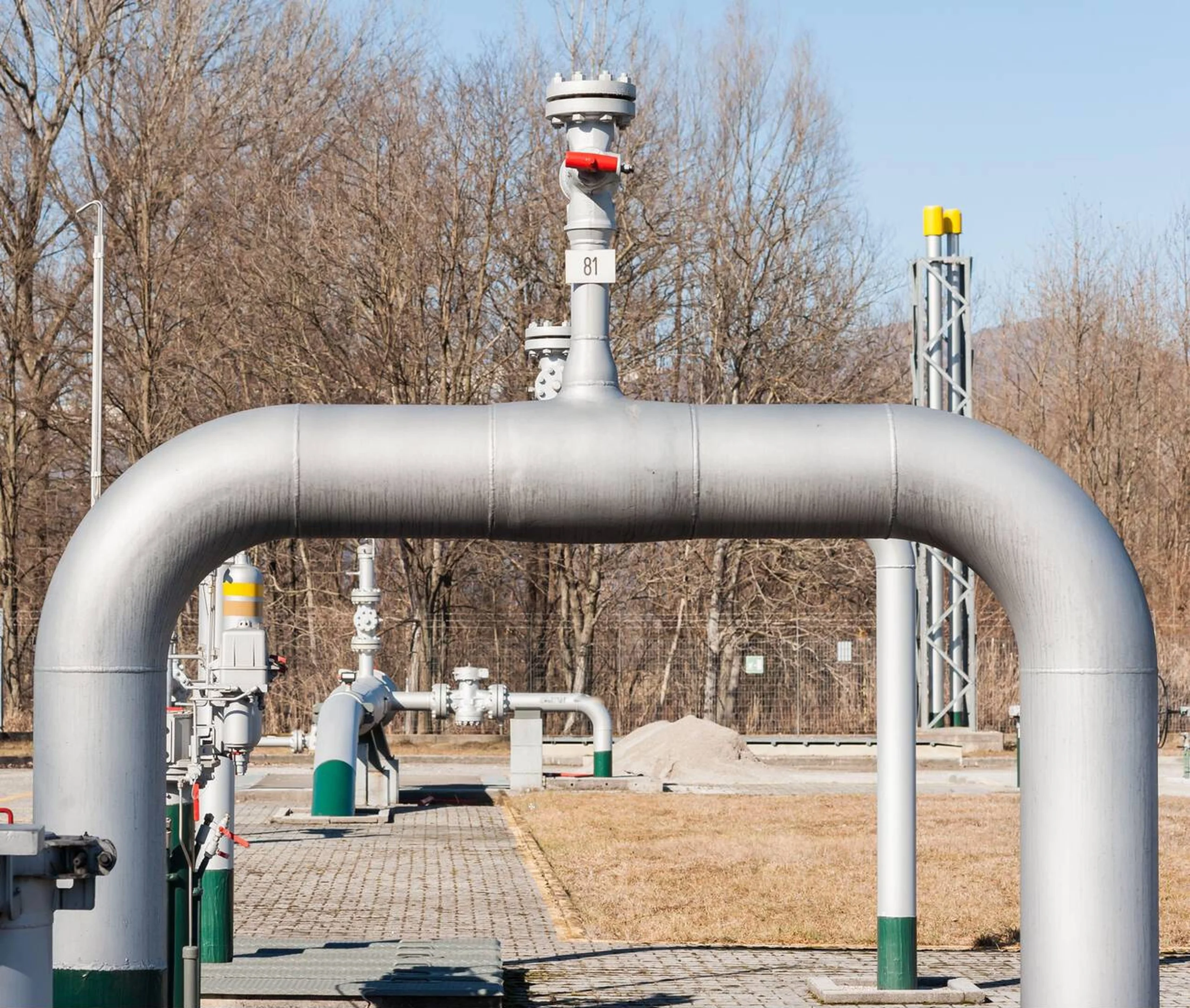

۱۲. مفهوم کلیدی: نقطه تنظیم فشار (Set Pressure)
نقطه تنظیم فشار، مهمترین پارامتر شیر اطمینان است. این مقدار، فشاری است که شیر در آن شروع به باز شدن میکند. مهندسان این فشار را معمولاً برابر با حداکثر فشار کاری مجاز (MAWP) مخزن تنظیم مینمایند.
۱۳. مفهوم کلیدی: فشار بیش از حد (Overpressure)
فشار بیش از حد مجاز، درصدی از فشار است که شیر اجازه میدهد تا فشار سیستم از نقطه تنظیم فراتر رود (معمولاً بین ۳٪ تا ۱۰٪). در این حالت، شیر به ظرفیت تخلیه کامل خود میرسد.
۱۴. مفهوم کلیدی: باد زدن (Blowdown)
Blowdown تفاوت بین فشار تنظیم شده (نقطه باز شدن) و فشاری است که شیر در آن دوباره به طور کامل بسته میشود (نقطه reseating). این اختلاف فشار (معمولاً حدود ۷٪) از باز و بسته شدن سریع و مداوم شیر (Chattering) جلوگیری میکند.
۱۵. نوع اول: شیر اطمینان فنردار متداول (Conventional)
این نوع، سادهترین و رایجترین مدل شیر اطمینان است. عملکرد این شیر مستقیماً به نیروی فنر در برابر فشار ورودی بستگی دارد. با این حال، عملکرد آن میتواند تحت تأثیر "فشار برگشتی" (Back Pressure) در خروجی شیر قرار گیرد.
۱۶. چالش فشار برگشتی (Back Pressure)
فشار برگشتی، فشاری است که در سمت خروجی شیر وجود دارد. در شیرهای متداول، اگر فشار برگشتی افزایش یابد، به نیروی فنر کمک کرده و باعث میشود شیر در فشاری بالاتر از نقطه تنظیم خود باز شود که این امر خطرناک است.
۱۷. راهحل: شیر اطمینان بالانس (Balanced Bellows Valve)
برای حل مشکل فشار برگشتی، مهندسان از شیرهای اطمینان بالانس بلوزدار استفاده میکنند. در این شیرها، یک بیلوز (Bellows) فلزی انعطافپذیر، پشت دیسک را از فشار برگشتی ایزوله میکند. این طراحی تضمین مینماید که شیر همیشه در نقطه تنظیم صحیح خود باز میشود، صرف نظر از فشار خروجی.

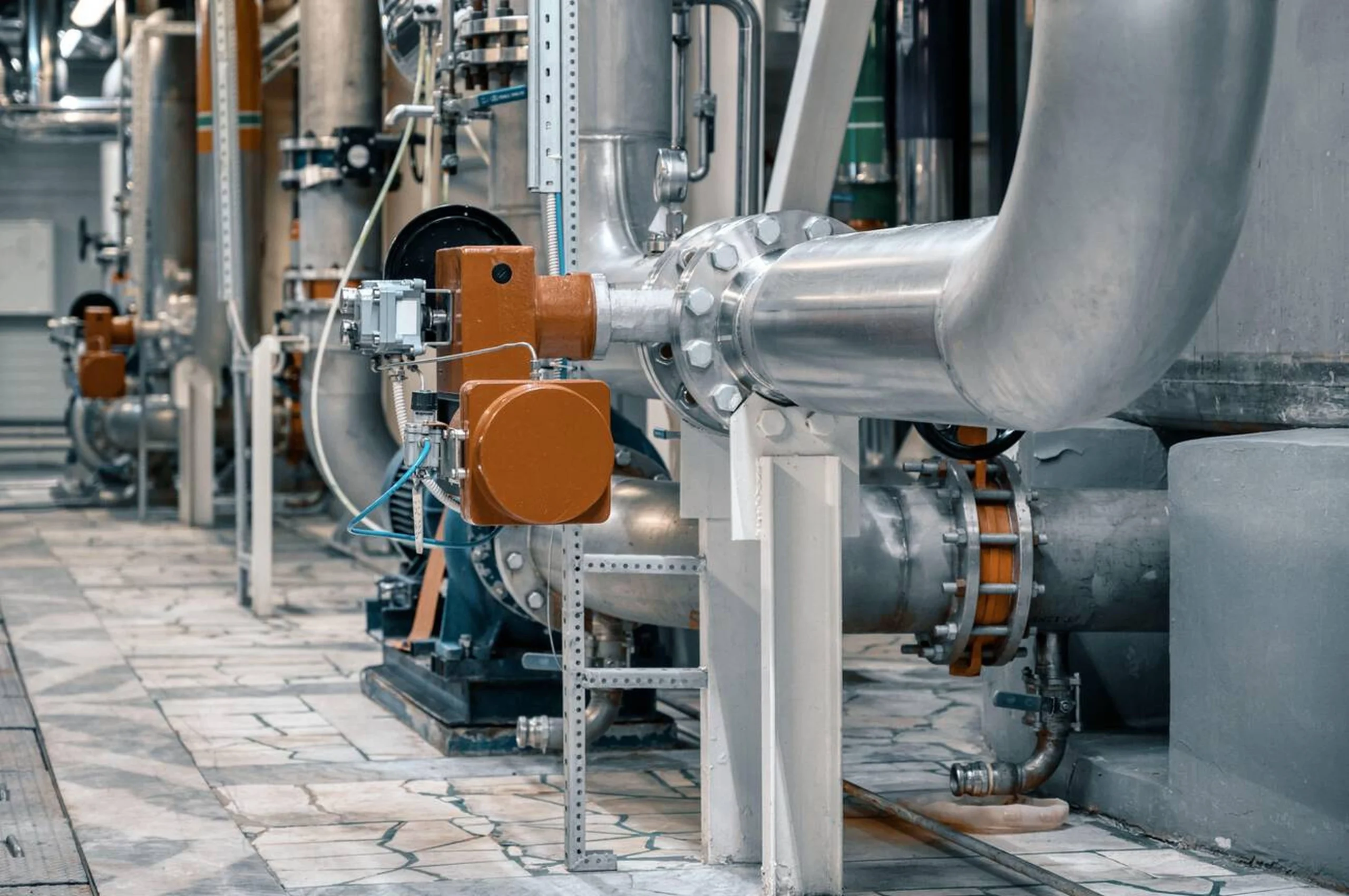

۱۸. نوع دوم: شیر اطمینان پایلوتدار (Pilot-Operated)
این نوع شیر اطمینان یک طراحی پیشرفتهتر است. به جای یک فنر بزرگ، این شیر از فشار خود سیال فرآیند برای بسته نگه داشتن دیسک اصلی استفاده میکند. یک شیر راهنما (پایلوت) کوچک و بسیار دقیق، عملکرد شیر اصلی را کنترل مینماید.
۱۹. نحوه کار شیر پایلوتدار
در حالت عادی، فشار سیستم از طریق یک لوله کوچک به بالای دیسک اصلی هدایت شده و آن را محکم میبندد. به محض رسیدن فشار به نقطه تنظیم، شیر پایلوت باز شده و فشار را از بالای دیسک اصلی تخلیه میکند. این امر باعث بلند شدن آنی دیسک اصلی و تخلیه کامل جریان میشود.
۲۰. مزایای شیر پایلوتدار
شیرهای پایلوتدار آببندی بسیار بهتری را تا نزدیکی نقطه تنظیم فراهم میکنند (زیرا فشار سیستم به بسته شدن آن کمک میکند). آنها همچنین امکان تنظیم Blowdown را به صورت دقیقتر فراهم کرده و برای فشارهای بسیار بالا مناسبتر هستند.
۲۱. استانداردهای حاکم (ASME & API)
طراحی، ساخت، تست و نصب شیر اطمینان به شدت تحت نظارت استانداردهای جهانی است. استاندارد ASME Boiler and Pressure Vessel Code (BPVC) (به ویژه Section VIII) مرجع اصلی برای مخازن تحت فشار و بویلرها است.
۲2. استانداردهای کلیدی API
موسسه نفت آمریکا (API) نیز استانداردهای حیاتی را منتشر کرده است:
API 520: سایزینگ، انتخاب و نصب.
API 521: راهنمای سیستمهای تخلیه فشار.
API 526: مشخصات ابعادی شیرهای فلنجی.
API 527: الزامات تست آببندی سیت.

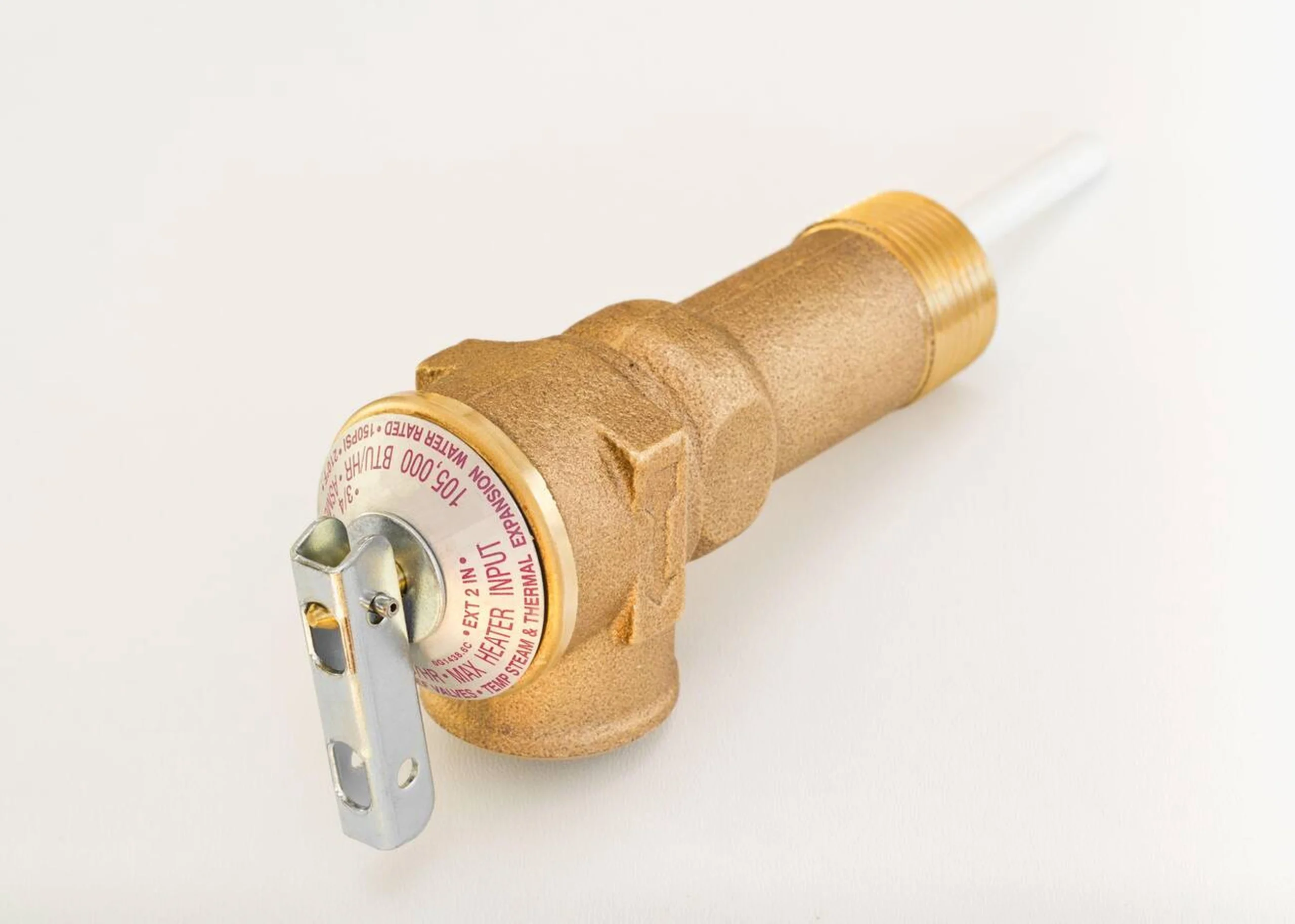

۲۳. سایزینگ (Sizing) شیر اطمینان
انتخاب سایز شیر اطمینان یک محاسبه مهندسی بحرانی است. سایز شیر باید به گونهای باشد که ظرفیت تخلیه آن (Flow Capacity) بیشتر از حداکثر دبی جریانی باشد که سیستم در بدترین سناریوی اضطراری (Worst-Case Scenario) میتواند ایجاد کند (مثلاً در زمان حریق).

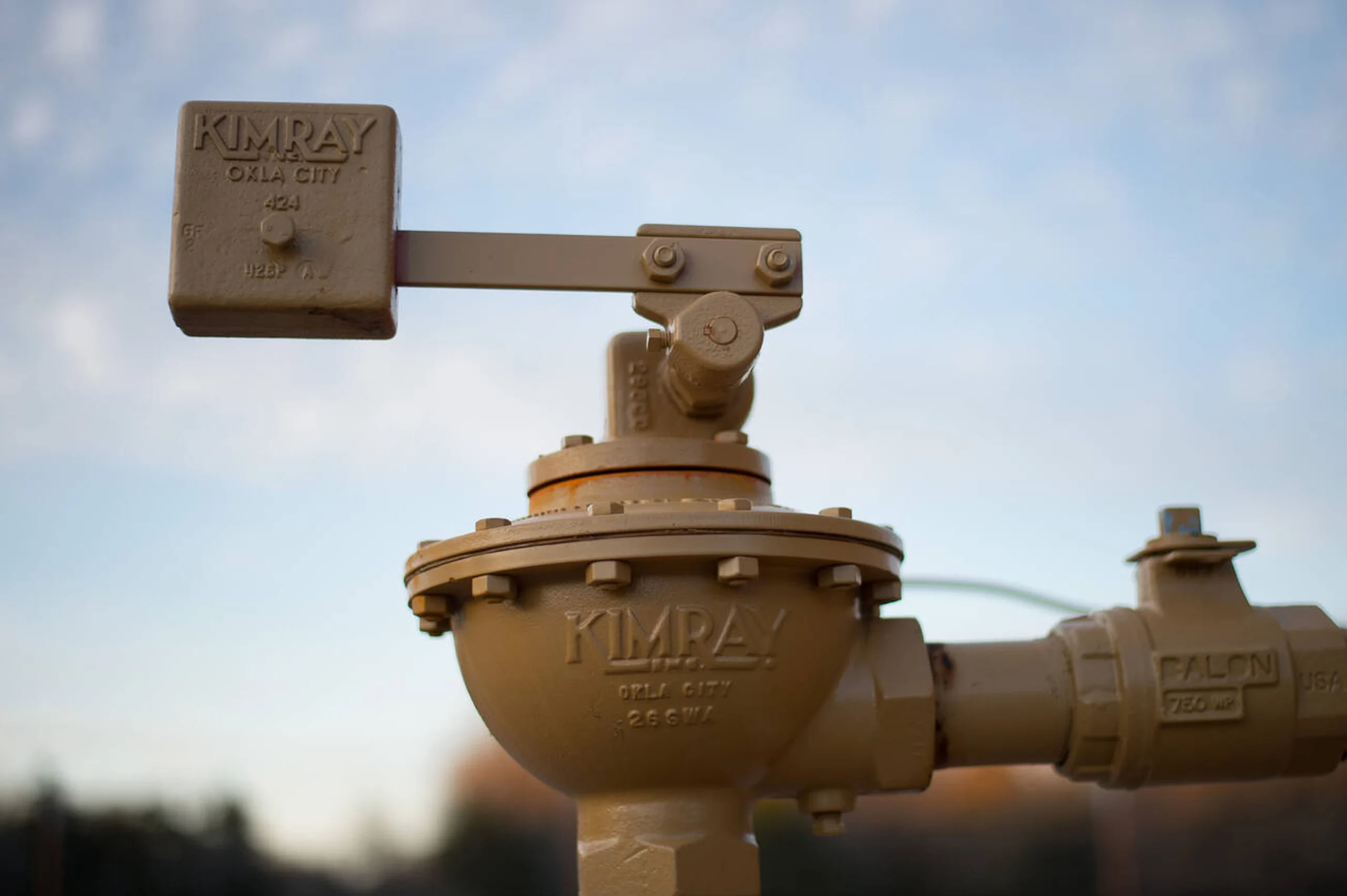

۲۴. حیاتیترین بخش: تست و بازرسی
شیر اطمینان دستگاهی است که ممکن است سالها هرگز عمل نکند، اما باید در یک لحظه بحرانی به طور بینقص عمل نماید. به همین دلیل، تست و کالیبراسیون دورهای این شیرها (معمولاً سالانه یا دوسالانه) طبق استانداردهای API 527، حیاتیترین بخش برنامه نگهداری و تعمیرات در یک واحد صنعتی است.
۲۵. کاربرد: بویلرها و دیگهای بخار
هر بویلر یا دیگ بخار، بدون استثنا، باید حداقل به یک شیر اطمینان مجهز باشد. این شیرها برای تخلیه سریع بخار در صورت افزایش فشار طراحی شدهاند و اولین کاربرد تاریخی این تجهیزات بودهاند.

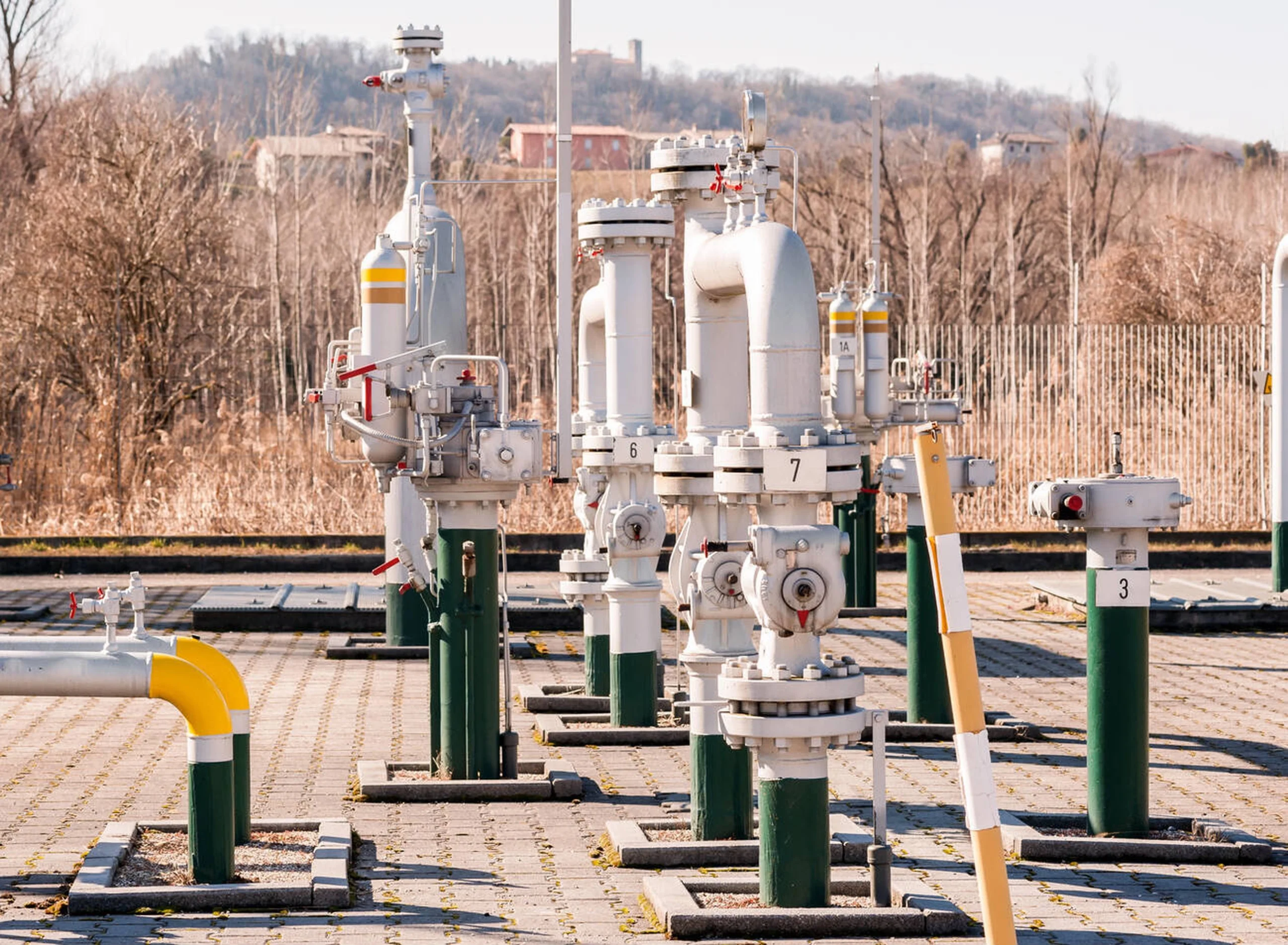

۲6. کاربرد: مخازن تحت فشار در نفت و گاز
در صنایع نفت و گاز، تمامی مخازن تحت فشار مانند جداکنندهها (Separators)، برجهای تقطیر و راکتورها، به شیرهای اطمینان مجهز هستند. این شیرها از سیستم در برابر خطاهای فرآیندی یا حریق خارجی محافظت میکنند.
۲7. مشکلات رایج: چترینگ، سیمرینگ و نشتی
چترینگ (Chattering): باز و بسته شدن بسیار سریع و لرزشی شیر که معمولاً به دلیل سایزینگ اشتباه یا فشار برگشتی زیاد رخ میدهد. سیمرینگ (Simmering): صدای فیسفیس یا نشتی جزئی شیر قبل از رسیدن به نقطه تنظیم. نشتی (Leakage): عدم آببندی کامل پس از بسته شدن به دلیل آسیب به سیت.
۲۸. نتیجهگیری: سوپاپ اطمینان زندگی و صنعت
شیر اطمینان یک قطعه ساده مکانیکی نیست؛ این تجهیز یک سوپاپ اطمینان حیاتی برای حفاظت از جان انسانها، محیط زیست و داراییهای گرانقیمت صنعتی است. طراحی دقیق، انتخاب صحیح، نصب استاندارد و تست دورهای این نگهبانان خاموش، تضمینکننده تفاوت بین یک روز کاری عادی و یک فاجعه غیرقابل جبران است.
