لوله بدون درز چیست؟ | راهنمای استاندارد API 5L و تفاوت PSL1 با PSL2
۱. مقدمه: شریانهای حیاتی انرژی
انتقال نفت و گاز نیازمند امنیت بالایی است. بنابراین، لولهها باید فشارهای انفجاری را تحمل کنند. یک ترک کوچک میتواند فاجعه زیستمحیطی ایجاد کند. لوله بدون درز (Seamless Pipe) پاسخی به این نیاز حیاتی است. این لولهها قویترین گزینه برای خطوط انتقال پرفشار هستند.
۲. لوله بدون درز چیست؟
اساساً، لوله بدون درز هیچ خط جوشی روی بدنه خود ندارد. این لولهها در ایران به نام "مانیسمان" هم شناخته میشوند. ساختار یکپارچه آنها باعث میشود استحکام فوقالعادهای داشته باشند. بنابراین، نقطه ضعفی در برابر فشار داخلی ندارند.

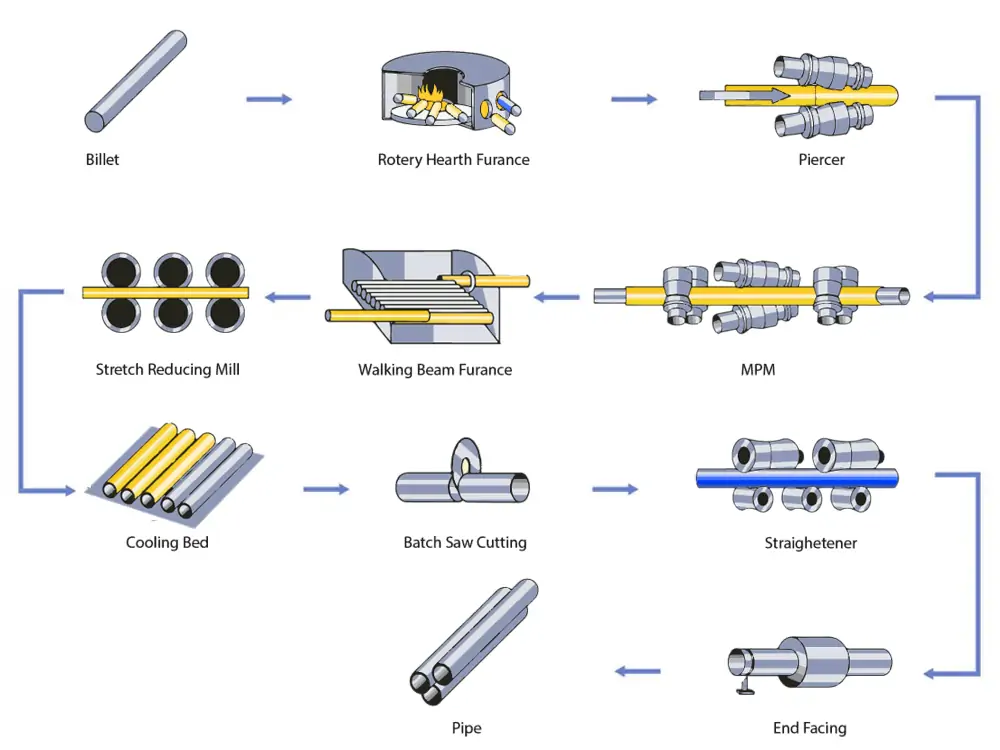

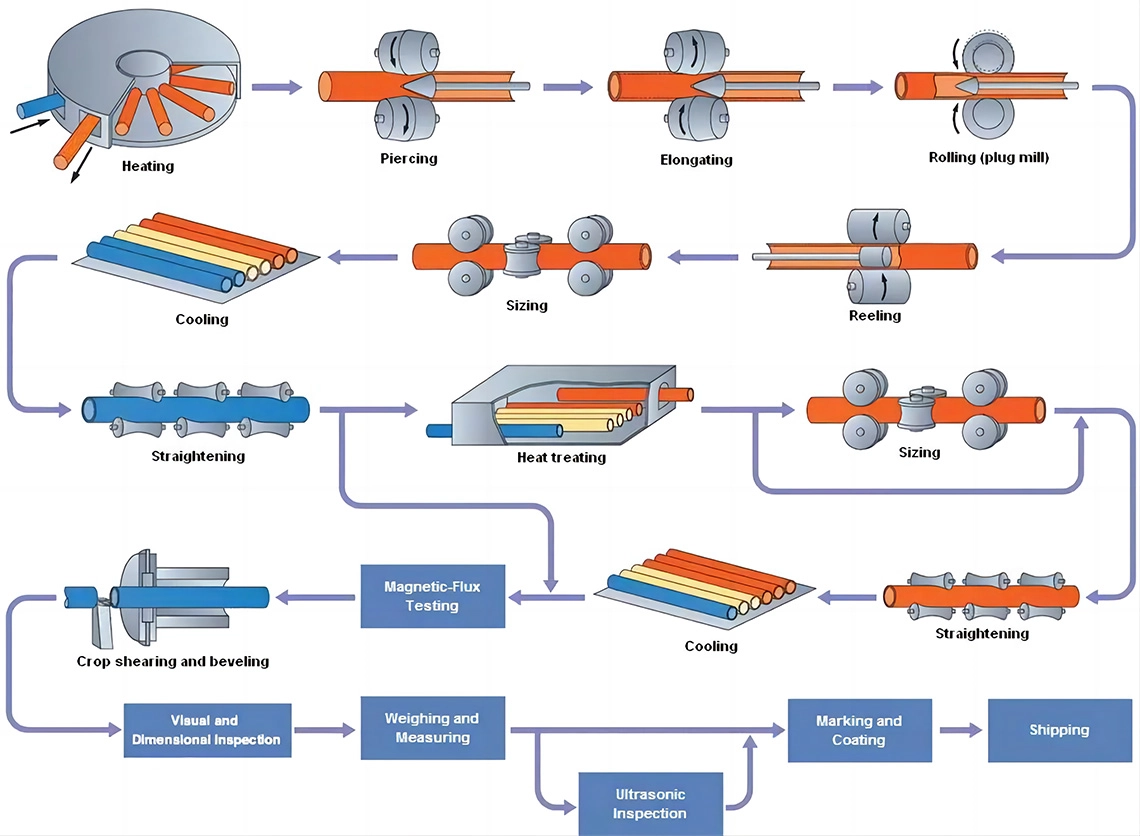

۳. روش تولید: نورد گرم

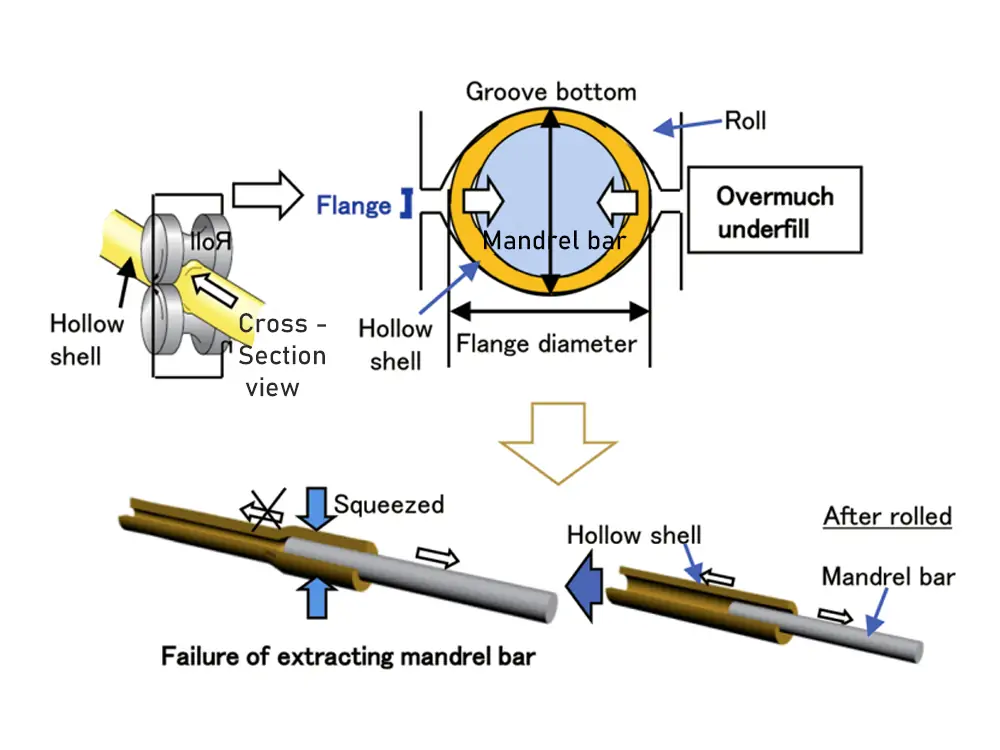

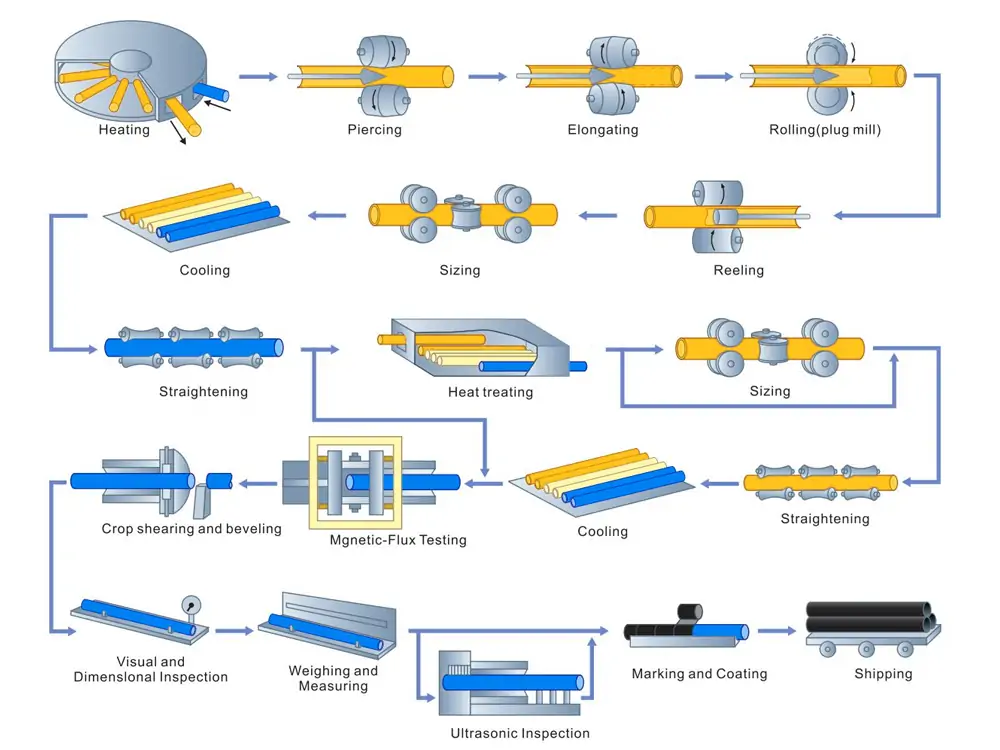

چگونه بدون جوشکاری لوله میسازیم؟ پاسخ در فرآیند نورد گرم است. یک بیلت (شمش) فولادی گداخته میشود. سپس یک سنبه (Mandrel) مرکز شمش را سوراخ میکند. در نهایت، شمش توخالی کشیده میشود تا به لوله تبدیل گردد.
۴. استاندارد مرجع: API 5L
صنعت نفت قانون اساسی دارد. موسسه نفت آمریکا (API) استاندارد API 5L را تدوین کرده است. این استاندارد مشخصات فنی لولههای خطوط انتقال (Line Pipe) را تعیین میکند. همه تولیدکنندگان معتبر باید از این قانون پیروی کنند.
۵. گرید بندی لولهها (Grades)
فولادها قدرت متفاوتی دارند. استاندارد API لولهها را بر اساس تنش تسلیم (Yield Strength) گریدبندی میکند. معروفترین گریدها شامل Grade B و سری X هستند. انتخاب گرید به فشار کاری خط لوله بستگی دارد.
۶. گریدهای سری X (X42 تا X70)
این کدها چه معنایی دارند؟ عدد بعد از X نشاندهنده استحکام است. مثلاً لوله X52 یعنی تنش تسلیم آن ۵۲۰۰۰ پوند بر اینچ مربع (PSI) است. هرچه عدد بالاتر باشد، فولاد محکمتر است. بنابراین، دیواره لوله میتواند نازکتر باشد.
۷. سطح کیفیت محصول (PSL)
استاندارد API 5L دو سطح کیفیت دارد. سطح اول PSL1 است که برای مصارف عمومی کاربرد دارد. سطح دوم PSL2 است که الزامات سختگیرانهتری دارد. تفاوت اصلی در تست ضربه و ترکیب شیمیایی است.
۸. تفاوت PSL1 و PSL2
چرا PSL2 گرانتر است؟ زیرا ناخالصیهای گوگرد و فسفر در آن کمتر است. همچنین تست ضربه در PSL2 اجباری است اما در PSL1 نیست. بنابراین، برای خطوط گاز حساس، همیشه PSL2 انتخاب میشود.
۹. لوله بدون درز در برابر درزدار (ERW)
لولههای جوشی (ERW) ارزانتر هستند. اما خط جوش همیشه پاشنه آشیل است. لوله بدون درز ساختار همگن دارد. در نتیجه، تحمل فشار و دمای آن بسیار بالاتر از مدلهای درزدار است.
۱۰. سرویس ترش (Sour Service)
نفت گاهی حاوی گاز H2S است. این گاز کشنده باعث خوردگی شدید میشود. بنابراین، لولههای سرویس ترش باید مقاوم باشند. استاندارد NACE الزامات خاصی برای این محیطها دارد. لولههای PSL2 معمولاً برای این شرایط مناسبترند.
۱۱. رده لوله (Schedule)
ضخامت لوله چقدر است؟ ما از اصطلاح "رده" یا Schedule استفاده میکنیم. مثلاً لوله رده ۴۰ (SCH 40) ضخامت استاندارد دارد. لوله رده ۸۰ (SCH 80) ضخیمتر است و فشار بیشتری تحمل میکند. نامگذاری این ردهها طبق استاندارد ASME B36.10 است.
۱۲. تست هیدرواستاتیک
قبل از خروج از کارخانه، لوله تست میشود. آب با فشار زیاد به داخل لوله پمپاژ میگردد. اگر لوله نشت نکند یا باد نکند، تست را پاس کرده است. این تست ایمنی لوله را در شرایط واقعی تضمین میکند.
۱۳. تستهای غیر مخرب (NDT)

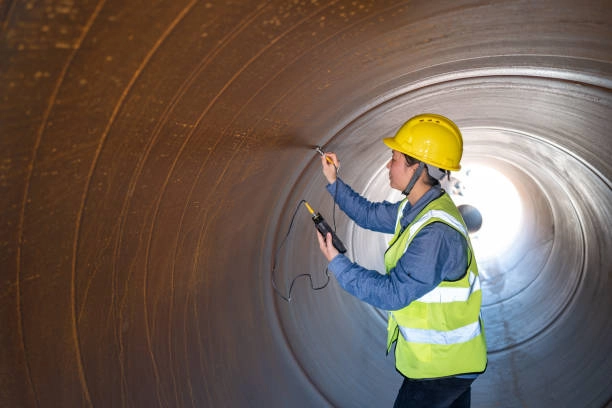

چشم انسان ترکهای ریز را نمیبیند. بنابراین، از امواج فراصوت (Ultrasonic) استفاده میکنیم. دستگاههای NDT تمام بدنه لوله را اسکن میکنند. هرگونه نقص داخلی باعث رد شدن لوله میشود.

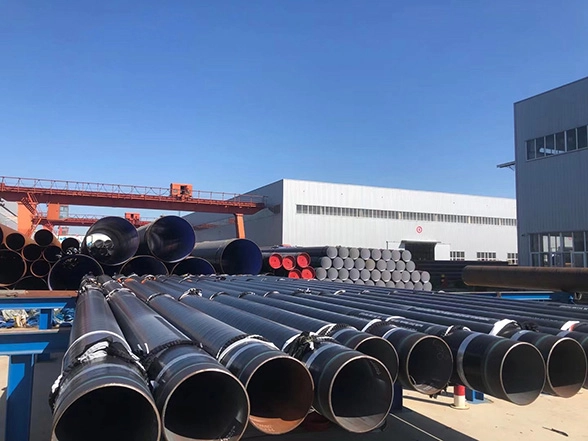

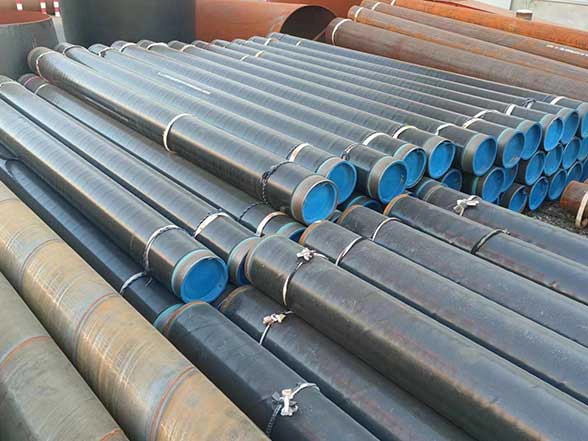

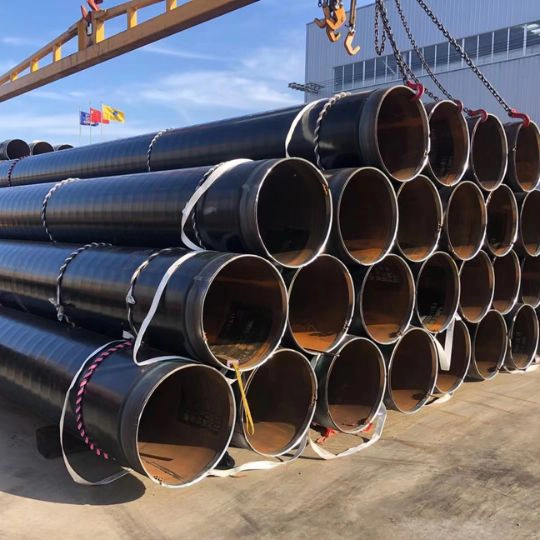

۱۴. پوششهای محافظ (Coating)
لولهها در خاک دفن میشوند. رطوبت خاک باعث زنگزدگی میشود. بنابراین، لولهها با مواد خاصی پوشش داده میشوند. رایجترین پوشش، پلیاتیلن سه لایه (3LPE) است که عمری طولانی دارد.

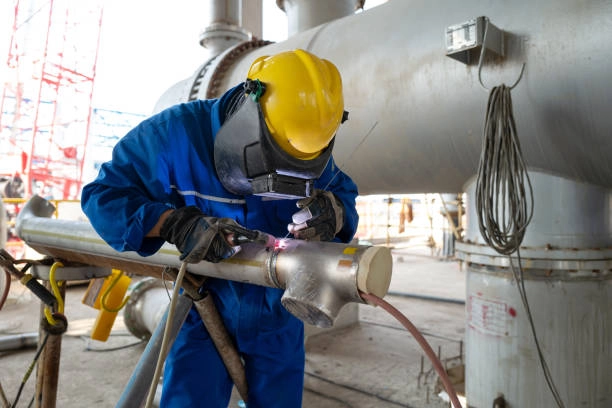

۱۵. اتصال دو سر لوله
لولهها باید به هم وصل شوند. معمولاً دو سر لوله پخزنی (Beveled) میشود. این کار جوشکاری در سایت را آسان میکند. گاهی نیز دو سر لوله رزوه میشود که در سایزهای کوچک کاربرد دارد.
۱۶. طول لولهها
لولهها چه طولی دارند؟ استاندارد دو نوع طول را تعریف میکند. طول SRL (تک رندم) بین ۵ تا ۷ متر است. طول DRL (دو رندم) بین ۱۰ تا ۱۲ متر میباشد. در پروژههای بزرگ، معمولاً از DRL استفاده میشود تا تعداد جوشها کم شود.
۱۷. مارکینگ و شناسایی (Marking)
روی هر لوله نوشتههایی وجود دارد. این اطلاعات شامل لوگوی سازنده، استاندارد API، سایز و شماره ذوب است. ردیابی لوله بدون این اطلاعات ممکن نیست. همیشه مارکینگ را با گواهینامه مطابقت دهید.
۱۸. کاربرد در پتروشیمی
پتروشیمیها پر از سیالات داغ هستند. لوله بدون درز مقاومت حرارتی عالی دارد. بنابراین، در مبدلهای حرارتی و کورهها استفاده میشود. ایمنی در برابر آتشسوزی، مزیت اصلی این لولههاست.
۱۹. کاربرد در حفاری (OCTG)
دکلهای حفاری نیاز به لولههای قوی دارند. گرچه استاندارد حفاری متفاوت است، اما تکنولوژی ساخت مشابه است. لولههای کیسینگ و تیوبینگ نیز معمولاً بدون درز تولید میشوند.
۲۰. اتصالات بدون درز (Fittings)
لوله به تنهایی کافی نیست. زانو، سه راهی و تبدیل هم نیاز داریم. این اتصالات هم باید بدون درز باشند. زیرا اگر لوله قوی باشد اما زانو ضعیف باشد، خط میترکد.
۲۱. فلنجهای منطبق
برای اتصال به شیرآلات، فلنج لازم است. کلاس فلنج باید با فشار لوله همخوانی داشته باشد. مثلاً برای لوله فشار قوی، از فلنج کلاس ۶۰۰ یا بالاتر استفاده میکنیم.
۲۲. حمل و انبارش
لوله فولادی زنگ میزند. بنابراین، انبارش صحیح حیاتی است. لولهها باید روی تراورس چوبی باشند تا با خاک تماس نگیرند. همچنین درپوشهای پلاستیکی (Cap) مانع ورود جانوران و خاک به داخل لوله میشوند.
۲۳. آینده صنعت لوله
تکنولوژی متوقف نمیشود. امروزه لولههای کامپوزیتی (RTP) رقیب فولاد شدهاند. اما برای فشارهای بسیار بالا و قطرهای بزرگ، لوله بدون درز فولادی همچنان بیرقیب است.
۲۴. نتیجهگیری: هزینه برای امنیت
لوله بدون درز گرانتر از لوله درزدار است. اما این هزینه، بیمه پروژه شماست. در خطوط انتقال گاز و نفت، استفاده از لوله ارزان یعنی پذیرش ریسک انفجار. کیفیت در این صنعت قابل معامله نیست.
۲۵. تامین لولههای مانیسمان API 5L
پروژه پایپینگ حساس است. شرکت تجارت اندیشان حیات نو تامینکننده تخصصی لوله بدون درز است. ما گریدهای مختلف (B, X42, X52, X60) را از برندهای معتبر چینی و اروپایی (مانند Tenaris و Vallourec) تامین میکنیم.
۲۶. تضمین کیفیت و بازرسی
آیا لوله اصل است؟ ما تمام لولهها را با گواهینامه معتبر (Mill Test Certificate) تحویل میدهیم. همچنین امکان بازرسی شخص ثالث (Third Party) قبل از بارگیری فراهم است. شما با خیالی آسوده خرید میکنید.
۲۷. تامین اتصالات و فلنج
لوله بدون اتصال کارایی ندارد. ما سبد کاملی از زانو، سه راهی و فلنجهای همرده با لوله را موجود داریم. تیم فروش ما پکیج کامل متریال (Bulk Material) پروژه شما را یکجا تامین میکند.
۲۸. خدمات برش و پوششدهی
گاهی طول استاندارد مناسب نیست. ما خدمات برش لوله به اندازه دلخواه را ارائه میدهیم. علاوه بر این، خدمات سندبلاست و اعمال پوششهای ضد خوردگی (مانند بیتومن یا اپوکسی) را نیز انجام میدهیم.
