فلنج و گسکت چیست؟ | راهنمای کامل انواع فلنج (Weld Neck) و آببندی
۱. مقدمه: نیاز به تعمیرات
ما همیشه نمیتوانیم لولهها را جوش دهیم. زیرا گاهی پمپها و شیرآلات نیاز به تعمیر دارند. بنابراین، باید راهی مطمئن برای باز کردن اتصالات داشته باشیم. فلنج و گسکت این امکان حیاتی را فراهم میکنند. این دو قطعه، اساس تعمیرات و نگهداری آسان در صنعت هستند.

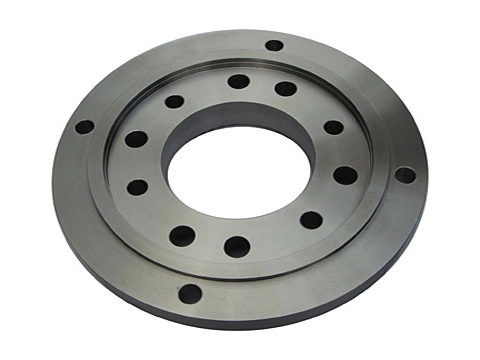

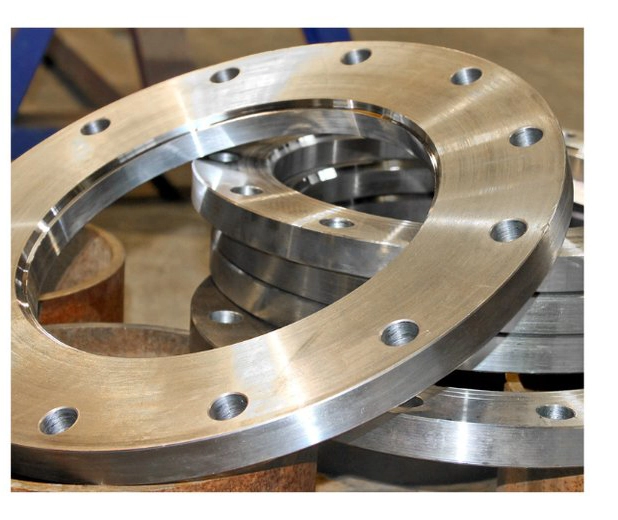

۲. فلنج (Flange) چیست؟
اساساً، فلنج یک صفحه دیسکی شکل و بسیار محکم است. این قطعه معمولاً به انتهای لوله متصل میشود. همچنین، دارای سوراخهایی منظم برای عبور پیچ است. در نهایت، با بستن پیچ و مهره، دو قطعه به هم فشرده و متصل میگردند.
۳. گسکت (Gasket) چیست؟
سطح فلزات سخت و زبر است. اگر دو فلنج فلزی را به هم فشار دهید، باز هم نشتی خواهید داشت. پس به یک لایه نرم و منعطف در وسط نیاز داریم. گسکت یا واشر، فضاهای خالی میکروسکوپی را پر میکند و جلوی نشت سیال را میگیرد.
۴. استاندارد ASME B16.5
ابعاد فلنجها باید دقیق و یکسان باشد. انجمن مهندسان مکانیک آمریکا (ASME) استانداردی جهانی به نام B16.5 دارد. این استاندارد ابعاد فلنجهای تا سایز ۲۴ اینچ را تعیین میکند. بنابراین، فلنجهای تولید شده در سراسر جهان با هم جفت میشوند.
۵. کلاس فشاری (Pressure Class)
فشار خطوط لوله یکسان نیست. ما فلنجها را بر اساس قدرت تحمل فشار طبقهبندی میکنیم. رایجترین کلاسها شامل ۱۵۰، ۳۰۰ و ۶۰۰ هستند. بدیهی است که هرچه کلاس بالاتر باشد، فلنج سنگینتر و ضخیمتر خواهد بود.

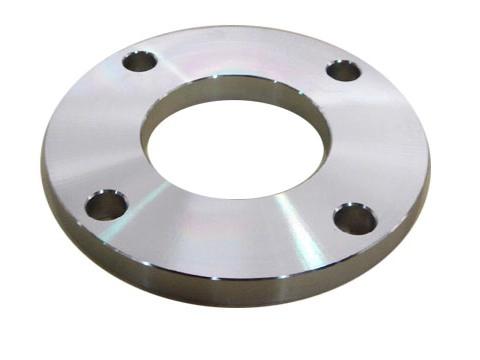

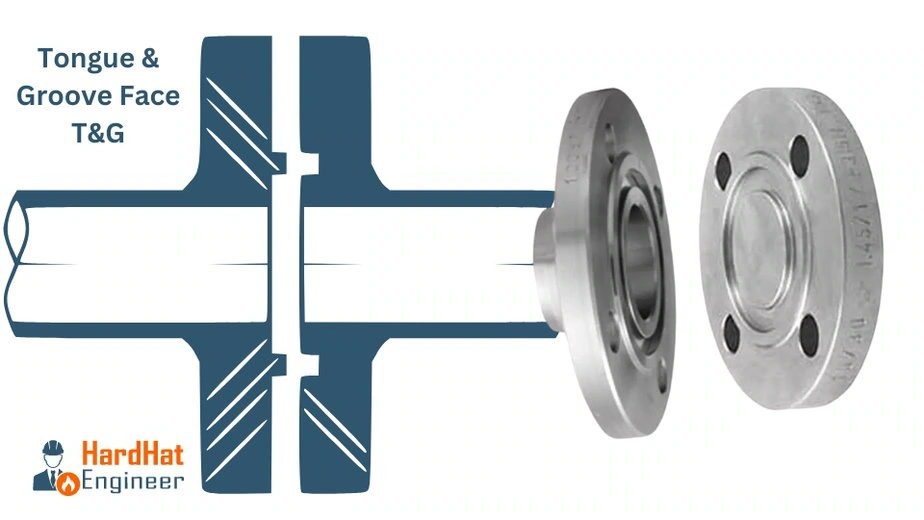

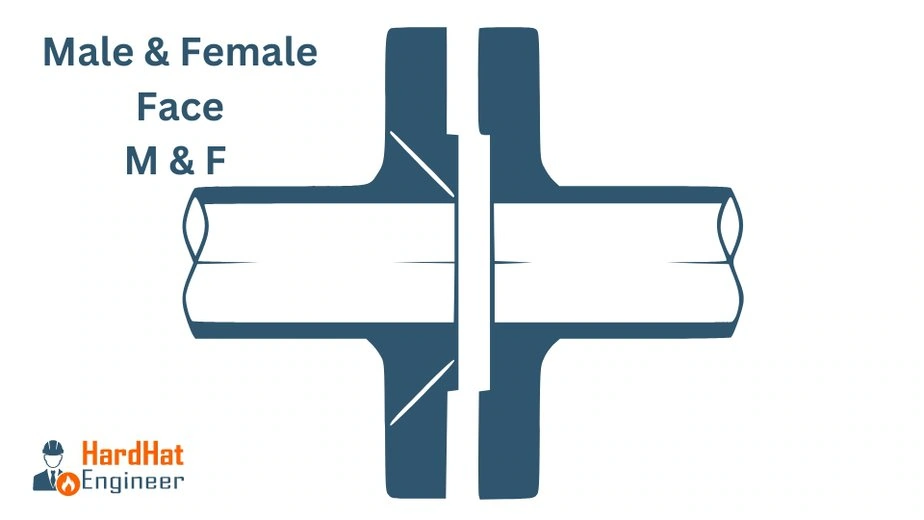

۶. انواع پیشانی فلنج

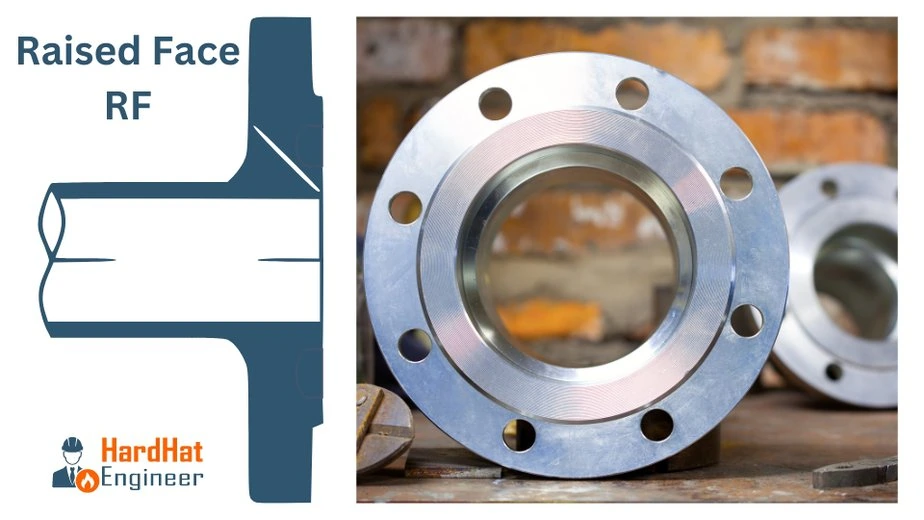

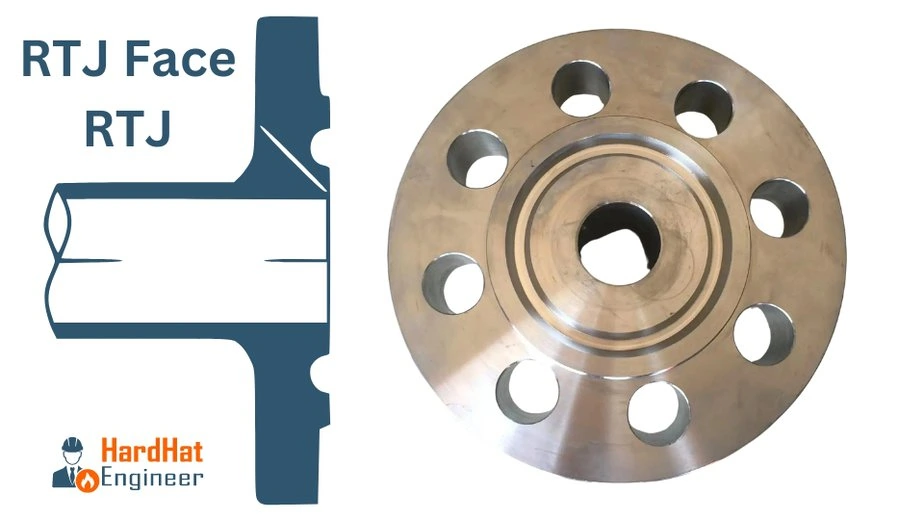

شکل سطح فلنج بر کیفیت آببندی تاثیر دارد. مدل اول، سطح تخت (Flat Face) است که در شیرهای چدنی دیده میشود. نوع دوم، سطح برآمده (Raised Face) نام دارد که بسیار رایج است. گزینه سوم نیز رینگ جوینت (RTJ) است که برای فشارهای بسیار بالا کاربرد دارد.

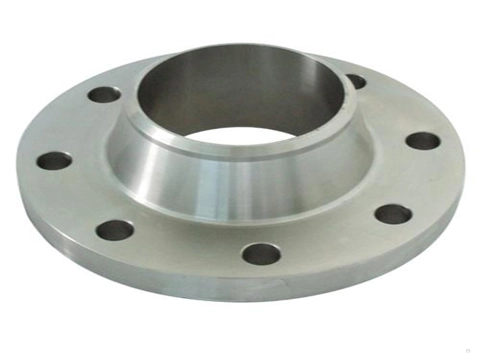

۷. فلنج گلودار (Weld Neck)
این مدل قویترین و گرانترین نوع فلنج است. فلنج Weld Neck دارای یک گردن مخروطی بلند است. این گردن مستقیماً به لوله جوش داده میشود. بنابراین، جریان سیال در داخل آن آرام است و تلاطم ایجاد نمیکند.

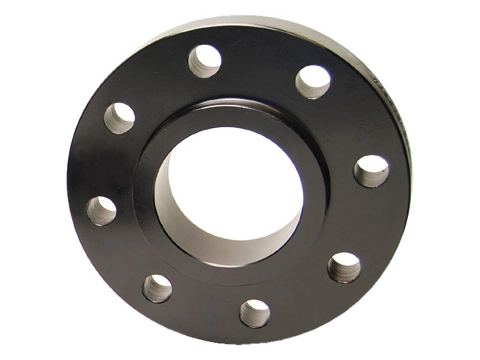

۸. فلنج اسلیپآن (Slip-On)
نصب این مدل کمی آسانتر است. لوله به راحتی داخل فلنج میلغزد و جا میگیرد. سپس جوشکاری از بیرون و داخل انجام میشود. البته مقاومت آن در برابر خستگی کمتر از مدل گلودار است. اما قیمت ارزانتری دارد.

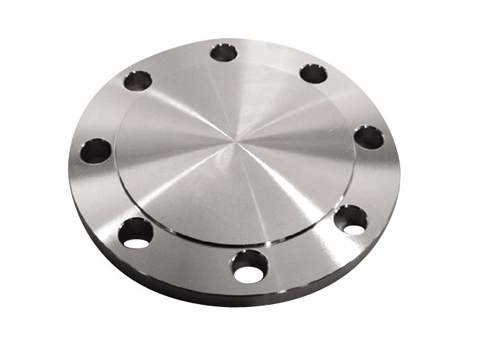

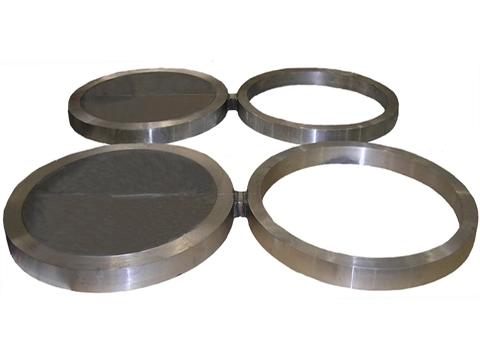

۹. فلنج کور (Blind Flange)
گاهی باید انتهای لوله را مسدود کنیم. فلنج کور هیچ سوراخی در وسط خود ندارد. این قطعه مانند یک درپوش بسیار محکم عمل میکند. چون فشار زیادی را در مرکز تحمل میکند، ضخامت آن زیاد است.

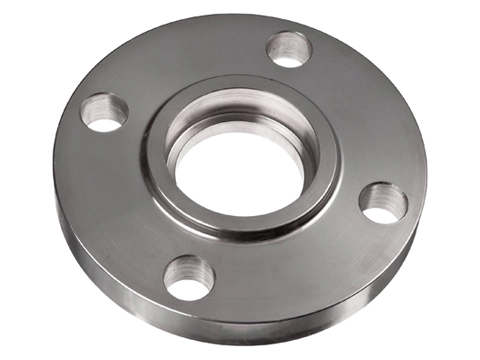

۱۰. فلنج ساکت (Socket Weld)
برای لولههای باریک چه کنیم؟ فلنج ساکت دارای یک پله یا سوکت داخلی است. لوله داخل این حفره مینشیند. سپس فقط از بیرون جوش داده میشود. این مدل در سیستمهای بخار فشار قوی کاربرد فراوانی دارد.
۱۱. دستهبندی گسکتها
دنیای واشرها بسیار متنوع است. دسته اول شامل گسکتهای غیرفلزی میشود. گروه دوم نیمهفلزی نام دارد. مدلهای سوم نیز تمام فلزی هستند. انتخاب نوع مناسب دقیقاً به دما و فشار سیال بستگی دارد.
۱۲. گسکتهای غیرفلزی
اینها نرمترین واشرهای بازار هستند. معمولاً از لاستیک یا تفلون فشرده (PTFE) ساخته میشوند. کاربرد آنها محدود به دماهای پایین و فشارهای کم است. مزیت اصلی این مدلها قیمت بسیار مناسب آنهاست.
۱۳. گسکت اسپیرال (Spiral Wound)
این پادشاه واشرهای صنعتی است. ساختار آن ترکیبی هوشمندانه از نوار استیل و گرافیت است. این نوارها به صورت فنری دور هم پیچیده شدهاند. بنابراین، گسکت اسپیرال انعطافپذیری و مقاومت حرارتی بالایی دارد.
۱۴. رینگهای رنگی
تشخیص جنس گسکتها سخت است. بنابراین، سازندگان از کدهای رنگی استاندارد استفاده میکنند. مثلاً نوار زرد نشانه استیل ۳۰۴ است. نوار سبز نیز استیل ۳۱۶ را نشان میدهد. این رنگها کار بازرسان را آسان میکند.
۱۵. گسکت رینگ جوینت (RTJ)
در فشارهای وحشتناک چه کنیم؟ گسکتهای فلزی یا RTJ راه حل نهایی هستند. این رینگها از آهن نرم یا استیل ساخته میشوند. آنها درون شیار فلنج قرار میگیرند و با له شدن، آببندی کامل را انجام میدهند.
۱۶. کیت عایقی (Insulation Kit)
گاهی باید جریان برق را در لوله قطع کنیم. در سیستم حفاظت کاتدی، فلنجها نباید به هم متصل باشند. پس از کیت عایقی استفاده میکنیم. این کیت شامل واشر عایق و روکش پلاستیکی برای پیچهاست.

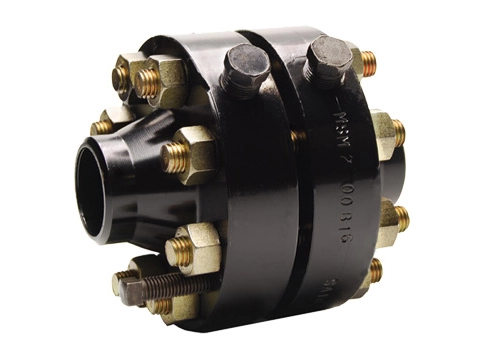

. پیچ و مهره (Stud Bolt)
اتصال فلنجی بدون پیچ ممکن نیست. در صنعت نفت، از استاد بولت (پیچ تمام رزوه) استفاده میشود. استاندارد رایج برای جنس پیچ، ASTM A193 B7 است. این آلیاژ مقاومت کششی فوقالعادهای در برابر گرما دارد.
۱۸. ترتیب بستن پیچها
نمیتوانید پیچها را نامنظم سفت کنید. باید همیشه از الگوی ستارهای استفاده نمایید. یعنی پیچها را به صورت ضربدری ببندید. این کار فشار را به طور مساوی روی گسکت پخش میکند و مانع نشتی میشود.
۱۹. گشتاور (Torque) مناسب
چقدر باید پیچ را سفت کرد؟ اگر کم باشد، سیال نشتی میدهد. از سوی دیگر، اگر فشار زیاد باشد، گسکت له میشود. بنابراین، استفاده از آچار ترکمتر و جدول استاندارد گشتاور الزامی است.
۲۰. زبری سطح (Surface Finish)
صافی سطح فلنج بسیار مهم است. شیارهای ریز و دایرهای روی سطح فلنج باعث درگیری بهتر گسکت میشوند. اگر سطح مثل آینه صاف باشد، گسکت میلغزد. در نتیجه، آببندی کامل انجام نمیشود.
۲۱. نگهداری و انبارش
سطح فلنج بسیار حساس است. یک ضربه کوچک میتواند باعث خراش و نشتی شود. بنابراین، همیشه از درپوش پلاستیکی محافظ استفاده کنید. همچنین گسکتها را تا نکنید تا ساختارشان خراب نشود.
۲۲. تست نشتی
پس از نصب، کار تمام نیست. باید خط را با دقت تست کنید. معمولاً با استفاده از گاز نیتروژن یا آب فشار وارد میکنند. سپس با کف صابون اتصالات را چک میکنند تا از عدم نشتی مطمئن شوند.
۲۳. آینده: گسکتهای هوشمند
تکنولوژی در حال پیشرفت است. برخی گسکتهای جدید دارای سنسور فشار هستند. این سنسورها شل شدن پیچ را سریعاً تشخیص میدهند. سپس به اتاق کنترل هشدار میفرستند تا از حادثه جلوگیری شود.
۲۴. نتیجهگیری: زوج جداییناپذیر
فلنج و گسکت مکمل یکدیگرند. بهترین فلنج جهان بدون گسکت خوب کار نمیکند. از طرفی، گسکت عالی روی فلنج معیوب آببندی نمیشود. شناخت دقیق هر دو جزء، ایمنی سیستم پایپینگ را تضمین میکند.
۲۵. تامین فلنجهای فورج
کیفیت در پایپینگ شوخی نیست. شرکت تجارت اندیشان حیات نو تامینکننده انواع فلنج مطابق استاندارد ASME است. ما مدلهای گلودار، اسلیپآن و کور را موجود داریم. شما میتوانید با اطمینان کامل از اصالت متریال خرید کنید.
۲۶. مرکز پخش گسکت صنعتی
آببندی تخصص اصلی ماست. ما نماینده بهترین برندهای گسکت در بازار ایران هستیم. انواع گسکت اسپیرال، ورقهای نسوز و رینگهای فلزی در انبار ما موجود است. کیفیت محصولات ما ضامن عدم نشتی خطوط شماست.
۲۷. تامین استاد بولت (Stud Bolt)
پکیج اتصالات باید کامل باشد. تجارت اندیشان حیات نو انواع پیچهای گرید B7 و B8 را تامین میکند. تمام پیچها همراه با مهره سنگین و واشر ارائه میشوند. پوششهای ضد زنگ نیز طبق سفارش مشتری قابل اجراست.
۲۸. مشاوره فنی انتخاب متریال
کدام گسکت برای اسید مناسب است؟ تیم فنی ما جدول مقاومت شیمیایی را بررسی میکند. سپس بهترین ترکیب فلنج و گسکت را به شما پیشنهاد میدهد. با مشاوره رایگان ما، از توقف پرهزینه خط تولید جلوگیری کنید.
