کالیبراتور ابزار دقیق چیست؟ | راهنمای کامل انواع (Calibration Tool)
۱. مقدمه: ابزاری برای تضمین اعتماد
در دنیای پیچیده صنعت، کیفیت، ایمنی و بهرهوری همگی به یک چیز وابستهاند: اندازهگیری دقیق. ما برای کنترل فرآیندها به دادههای ترانسمیترها، سنسورها و گیجها اعتماد میکنیم. کالیبراتور ابزار دقیق (Instrument Calibrator) ابزاری حیاتی است که به ما اطمینان میدهد این اعتماد بیاساس نیست و تجهیزات ما حقیقت را گزارش میدهند.
۲. یادآوری: کالیبراسیون چیست؟
کالیبراسیون، فرآیند مقایسه خروجی یک ابزار اندازهگیری (دستگاه تحت آزمون) با خروجی یک استاندارد مرجع بسیار دقیقتر است. مهندسان این کار را برای تعیین و اصلاح هرگونه خطای (عدم دقت) در دستگاه انجام میدهند تا از صحت عملکرد آن مطمئن شوند.
۳. کالیبراتور ابزار دقیق چیست؟
کالیبراتور ابزار دقیق یک دستگاه تخصصی و قابل حمل یا آزمایشگاهی است که به عنوان یک استاندارد مرجع عمل میکند. این ابزار میتواند یک کمیت فیزیکی یا الکتریکی را با دقت بسیار بالا تولید (Source) یا اندازهیری (Measure) کند. تکنسینها از آن برای تست، تنظیم و تأیید صحت عملکرد سایر ابزارهای دقیق استفاده مینمایند.

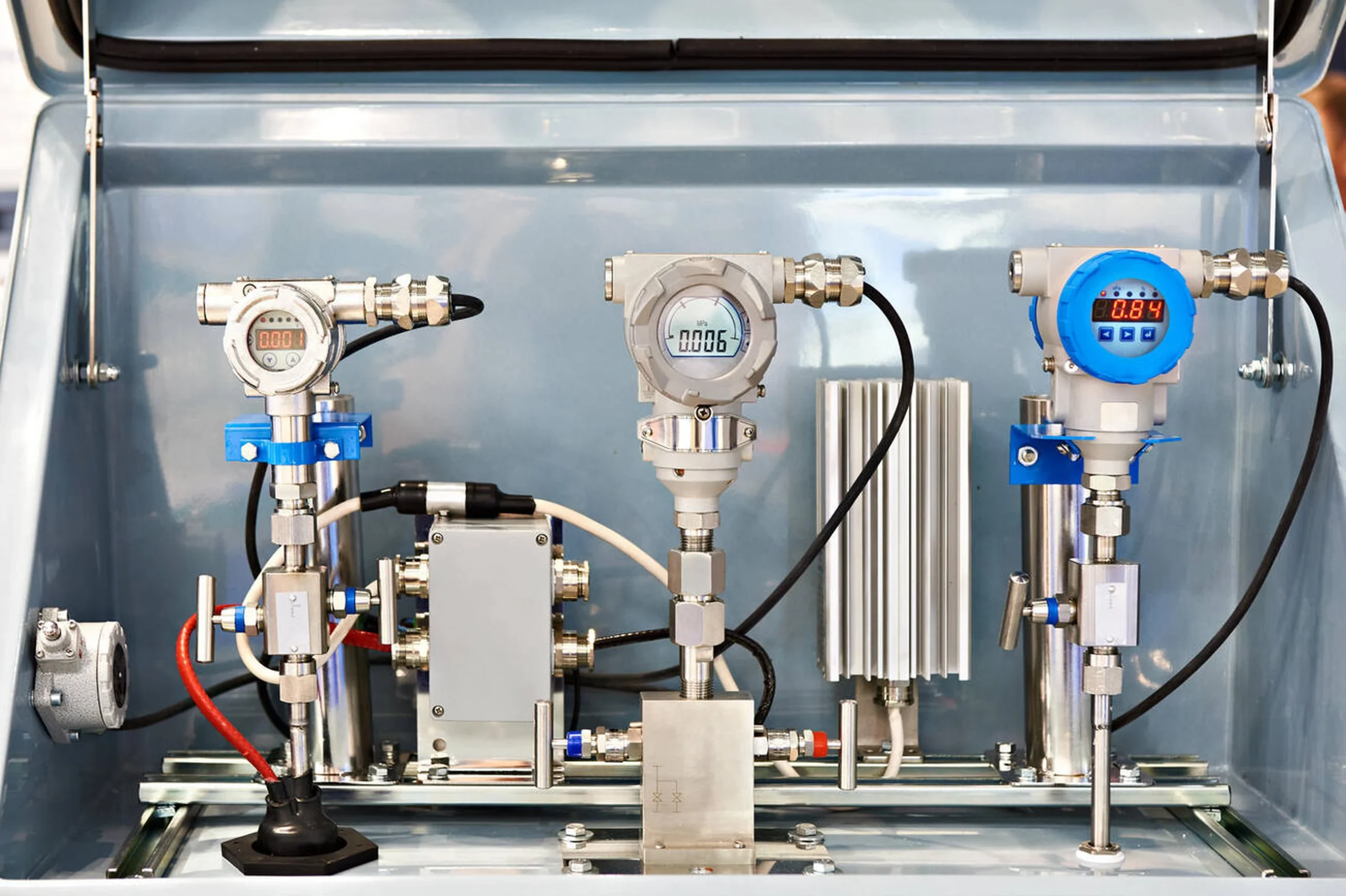

۴. چرا به کالیبراسیون با کالیبراتور ابزار دقیق نیاز داریم؟ (پدیده دریفت)
تمام تجهیزات ابزار دقیق، حتی بهترین آنها، به مرور زمان دچار «دریفت» (Drift) یا افت دقت میشوند. عواملی مانند تغییرات دما، فشار محیطی، لرزشها و استهلاک قطعات باعث میشوند که قرائت دستگاه به تدریج از مقدار واقعی فاصله بگیرد. کالیبراسیون منظم این خطاها را قبل از آنکه مشکلساز شوند، شناسایی و اصلاح میکند.

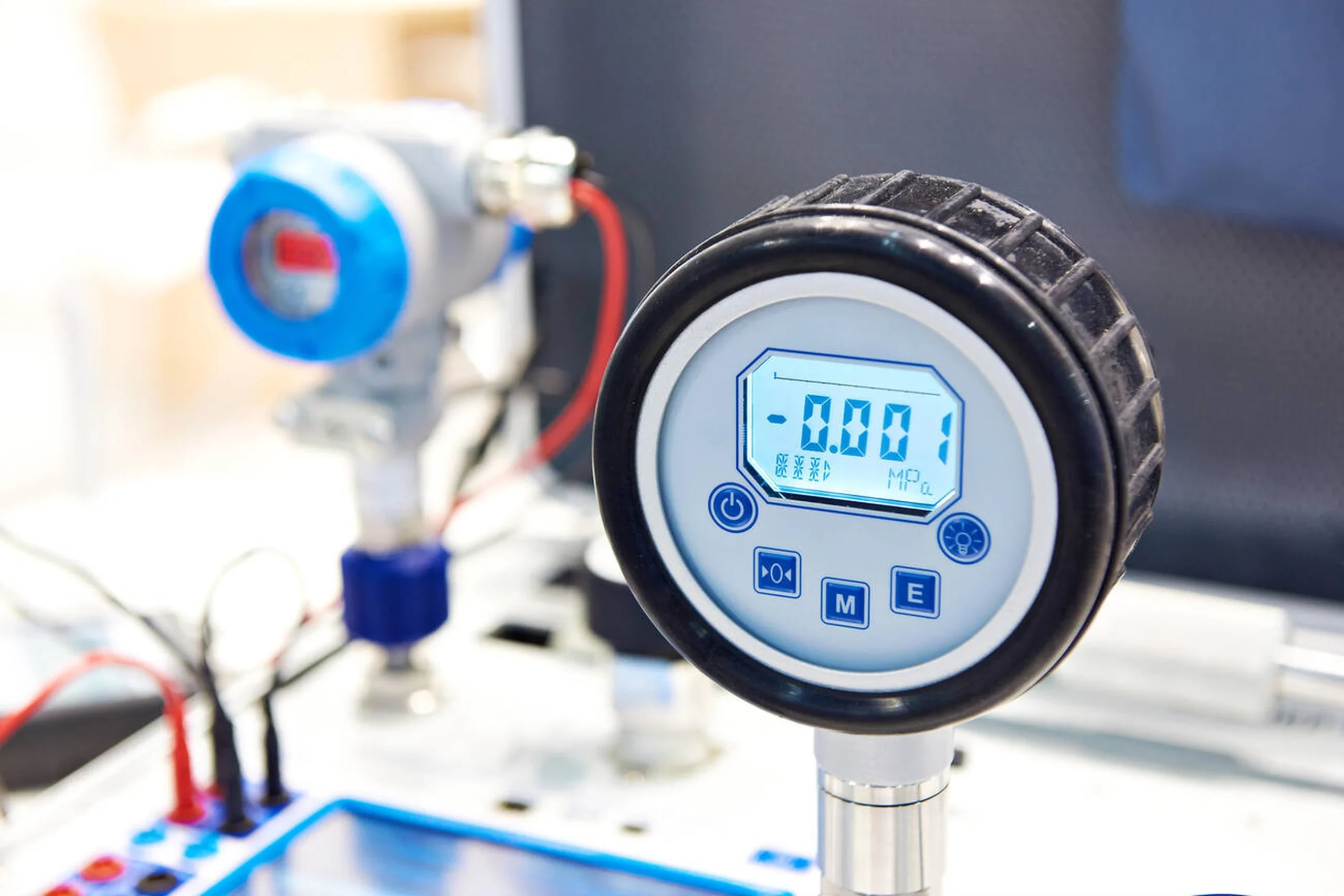

۵. عملکرد دوگانه: Sourcing در مقابل Measuring
اکثر کالیبراتورهای مدرن دو قابلیت کلیدی دارند. قابلیت Source (شبیهسازی یا تولید) به دستگاه اجازه میدهد یک سیگنال دقیق تولید کند (مثلاً دمای ۱۰۰ درجه یا سیگنال ۱۰ میلیآمپر). قابلیت Measure (اندازهگیری) به آن امکان میدهد سیگنال خروجی دستگاه تحت آزمون را با دقت بالا بخواند.
۶. کالیبراتور چندکاره (Multifunction Calibrator)
کالیبراتورهای چندکاره، ابزارهای قدرتمندی هستند که قابلیتهای کالیبراسیون چندین پارامتر مختلف را در یک دستگاه واحد ترکیب میکنند. به عنوان مثال، یک دستگاه میتواند همزمان فشار، دما (از طریق شبیهسازی RTD/TC) و سیگنالهای الکتریکی (ولت، اهم، میلیآمپر) را اندازهگیری و تولید نماید.
۷. دقت و قابلیت ردیابی: ویژگی کلیدی
چیزی که یک کالیبراتور ابزار دقیق را از یک تستر معمولی متمایز میکند، دقت بالای آن و قابلیت ردیابی (Traceability) است. قابلیت ردیابی تضمین میکند که دقت خود کالیبراتور از طریق زنجیرهای ناگسسته از مقایسهها، به یک استاندارد ملی یا بینالمللی (مانند NIST یا ISO) متصل است.
۸. انواع اصلی کالیبراتورهای ابزار دقیق
کالیبراتورها بر اساس کمیتی که اندازهگیری یا شبیهسازی میکنند، به دستههای مختلفی تقسیم میشوند. رایجترین آنها شامل کالیبراتورهای الکتریکی، دما و فشار هستند.
۹. نوع اول: کالیبراتور فشار
این ابزارها برای تست و تنظیم گیجها، ترانسمیترها و سوئیچهای فشار طراحی شدهاند. آنها معمولاً شامل یک پمپ دستی یا اتوماتیک برای تولید فشار و یک ماژول سنسور بسیار دقیق برای اندازهگیری آن هستند.
۱۰. نوع دوم: کالیبراتور دما
این دستگاهها یک دمای بسیار دقیق و پایدار را برای تست سنسورهای دما (مانند ترموکوپلها و RTDها) شبیهسازی میکنند. کالیبراتورهای دما خود به دو شکل اصلی وجود دارند: شبیهسازهای الکتریکی و منابع دمایی فیزیکی.
۱۱. کالیبراتور دما - کوره خشک (Dry Block)
کالیبراتور کوره خشک (یا حمام خشک) یک بلوک فلزی با سوراخهایی دقیق است. این دستگاه بلوک را با دقت بسیار بالا در دمای تنظیم شده (مثلاً ۲۰۰ درجه سانتیگراد) گرم یا سرد میکند. تکنسینها سنسور تحت آزمون را در کنار یک سنسور مرجع در این سوراخها قرار داده و قرائتها را مقایسه مینمایند.
۱۲. کالیبراتور دما - حمام مایع (Liquid Bath)
حمامهای کالیبراسیون (Micro Baths) از یک مخزن حاوی سیال (مانند روغن سیلیکون) استفاده میکنند. یک همزن، دمای این سیال را در کل مخزن کاملاً یکنواخت نگه میدارد. این روش معمولاً پایداری و یکنواختی دمای بهتری نسبت به کوره خشک، به ویژه برای سنسورهای با اشکال نامتعارف، فراهم میکند.
۱۳. نوع سوم: کالیبراتور الکتریکی (Electrical)
این کالیبراتورها ستون فقرات کالیبراسیون در اتوماسیون هستند. آنها سیگنالهای الکتریکی استانداردی مانند ولتاژ (Voltage)، جریان (Current) و مقاومت (Resistance) را تولید و اندازهگیری میکنند.

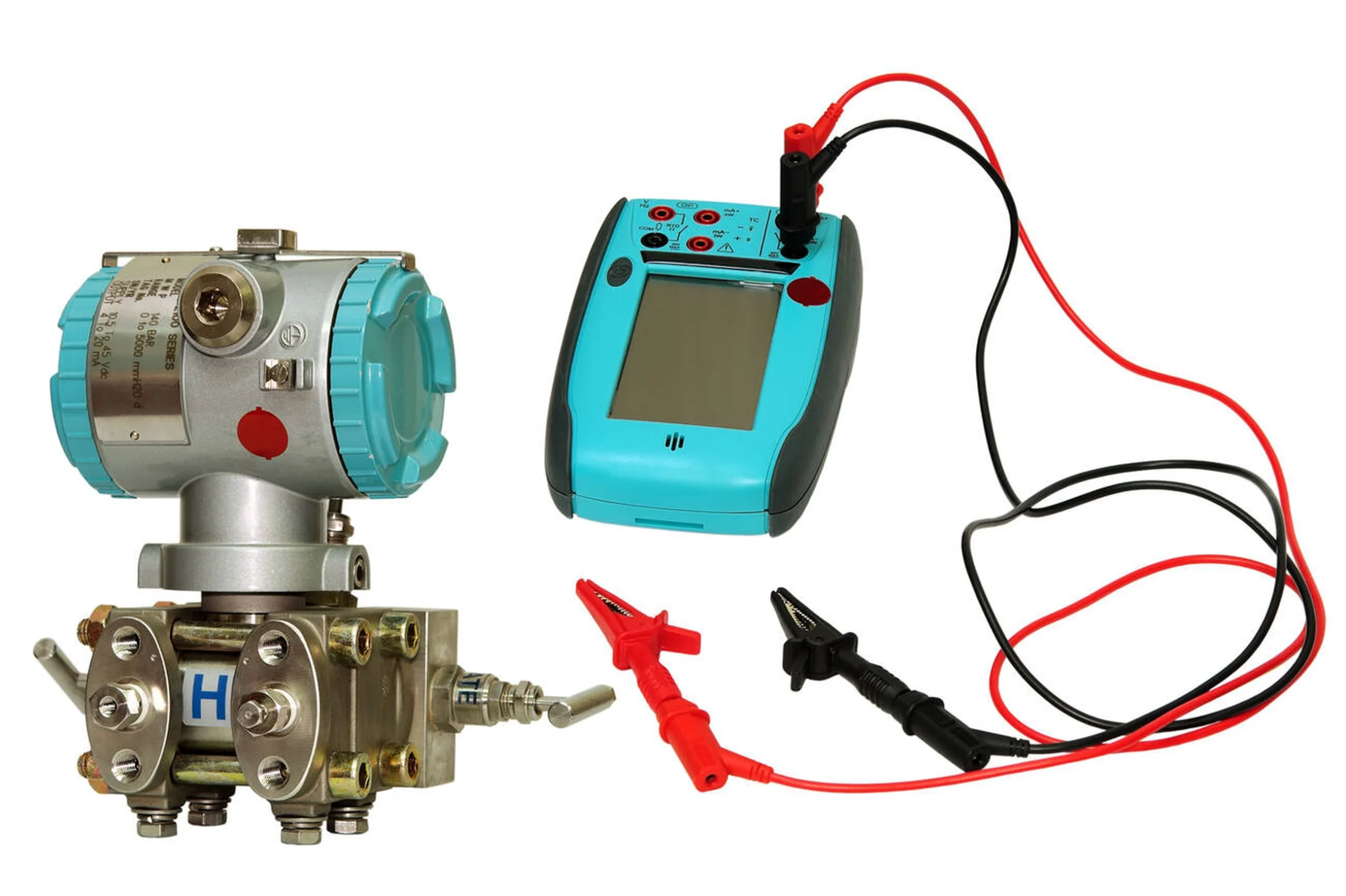

۱۴. کالیبراتور لوپ (Loop Calibrator)
کالیبراتور لوپ یک ابزار تخصصی و حیاتی برای کار با حلقههای جریان ۴-۲۰ میلیآمپر است. نحوه کار کالیبراتور ابزار دقیق در این مدل، تمرکز کامل بر روی این سیگنال است. این دستگاه میتواند یک ترانسمیتر را شبیهسازی کند (Source)، جریان داخل لوپ را بخواند (Measure)، یا حتی برق ۲۴ ولت مورد نیاز لوپ را تأمین نماید.
۱۵. کالیبراتور فرآیند (Process Calibrator)
کالیبراتور فرآیند یک نسخه پیشرفتهتر از کالیبراتور لوپ است. این ابزار علاوه بر کار با لوپ ۴-۲۰ میلیآمپر، قادر به اندازهگیری و شبیهسازی سیگنالهای دیگری مانند ولتاژ DC، اهم (برای شبیهسازی RTD)، میلیولت (برای شبیهسازی ترموکوپل) و گاهی فرکانس (برای فلومترها) نیز میباشد.
۱۶. فرآیند کالیبراسیون در عمل (As Found/As Left)
یک فرآیند کالیبراسیون استاندارد همیشه شامل دو مرحله ثبت اطلاعات است. تکنسین ابتدا وضعیت دستگاه را قبل از هرگونه تنظیم ثبت میکند (As Found یا نتایج پیش از تنظیم). سپس در صورت نیاز، دستگاه را تنظیم کرده و مجدداً تست میکند تا نتایج پس از تنظیم (As Left) را ثبت نماید.

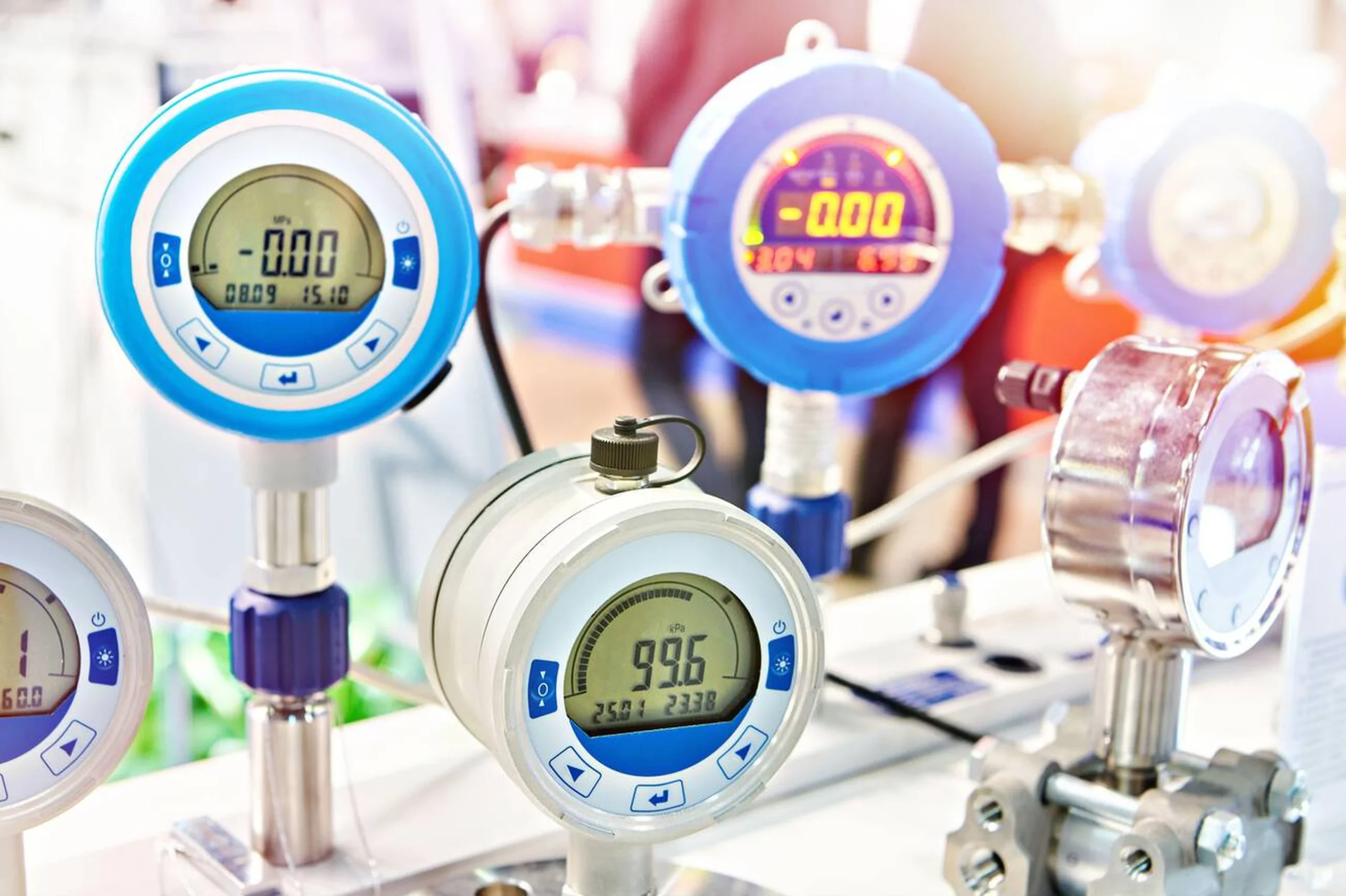

۱۷. معیار انتخاب: قانون ۴ به ۱ (TAR)
یک قانون نانوشته در کالیبراسیون میگوید که دقت کالیبراتور ابزار دقیق شما باید حداقل ۴ برابر بهتر از دقت دستگاهی باشد که در حال کالیبره کردن آن هستید. این نسبت که به آن Test Accuracy Ratio (TAR) میگویند، تضمین میکند که خطای خود کالیبراتور در نتایج نهایی ناچیز است.

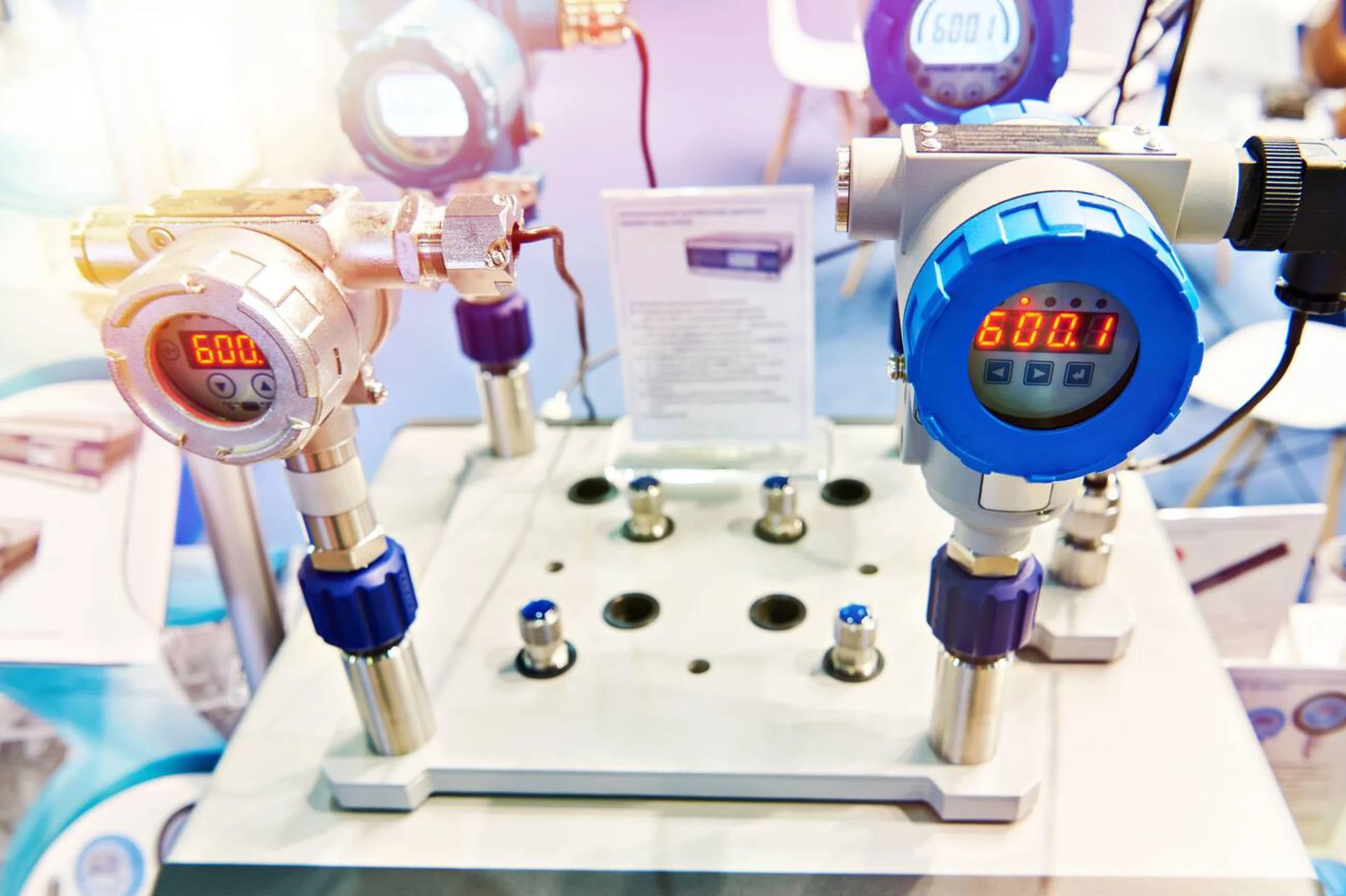

۱۸. کالیبراتورهای قابل حمل (Portable) در مقابل آزمایشگاهی (Benchtop)
تکنسینها از کالیبراتورهای قابل حمل (دستی) برای کالیبراسیون تجهیزات در محل نصب (On-site) استفاده میکنند. این ابزارها سبک و مقاوم هستند. در مقابل، کالیبراتورهای آزمایشگاهی (رومیزی) سنگینتر هستند اما معمولاً دقت، پایداری و امکانات بسیار بالاتری را برای کالیبره کردن ابزارهای مرجع ارائه میدهند.

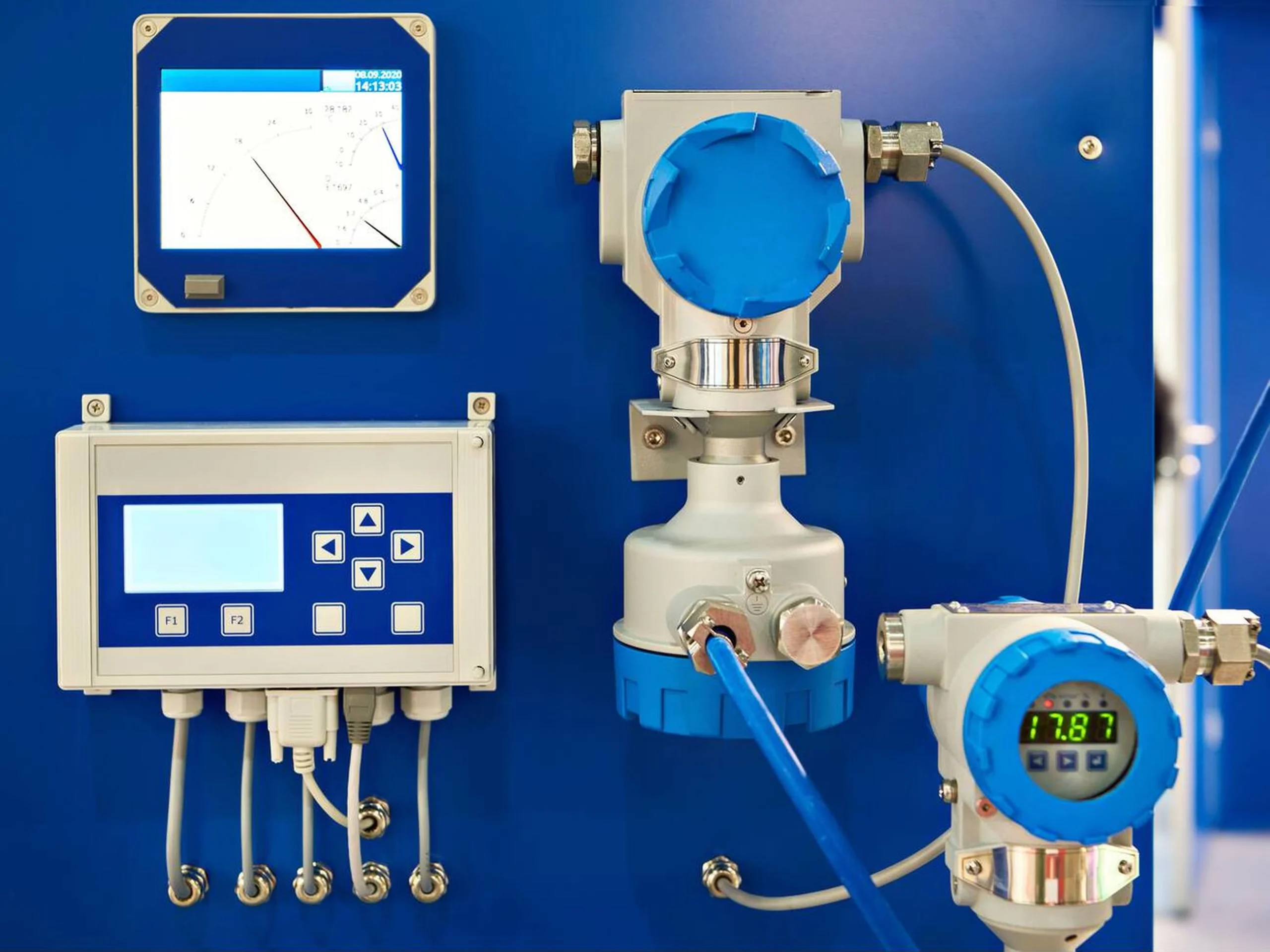

۱۹. مثال کاربردی: کالیبراسیون ترانسمیتر دما
برای کالیبره کردن یک ترانسمیتر دما (که به یک RTD متصل است)، تکنسین از یک کالیبراتور فرآیند استفاده میکند. او سنسور RTD را جدا کرده و به جای آن، کالیبراتور را در حالت شبیهسازی مقاومت (Ohm Source) به ورودی ترانسمیتر وصل میکند. سپس با اعمال مقاومتهای معادل دماهای مختلف (مثلاً ۰ و ۱۰۰ درجه)، سیگنال خروجی ۴-۲۰ میلیآمپر ترانسمیتر را بررسی و تنظیم مینماید.
۲۰. مثال کاربردی: کالیبراسیون ترانسمیتر فشار
تکنسین برای کالیبره کردن یک ترانسمیتر فشار، از یک پمپ دستی برای اعمال فشار (Source) و یک کالیبراتور فشار دقیق یا کالیبراتور چندکاره برای خواندن خروجی میلیآمپر (Measure) استفاده میکند. او فشار را در ۵ نقطه (مثلاً ۰٪، ۲۵٪، ۵۰٪، ۷۵٪، ۱۰۰٪) اعمال کرده و خروجی ترانسمیتر را در هر نقطه ثبت مینماید.
۲۱. اهمیت گواهی کالیبراسیون
پس از اتمام فرآیند، تکنسین یک گواهی کالیبراسیون صادر میکند. این سند رسمی، نتایج As Found و As Left، عدم قطعیت اندازهگیری، و قابلیت ردیابی استانداردهای مرجع استفاده شده را مستند میسازد. گواهی مذکور برای الزامات کیفی مانند ISO 9001 ضروری است.
۲2. کالیبراسیون در سیستمهای مدیریت کیفیت (ISO 9001)
استانداردهای مدیریت کیفیت مانند ISO 9001، سازمانها را ملزم میکنند که یک برنامه مدون برای کنترل و کالیبراسیون تجهیزات اندازهگیری خود داشته باشند. استفاده از کالیبراتور ابزار دقیق مناسب، بخش جداییناپذیر اجرای این الزامات است.
23. کالیبراسیون در سیستمهای ایمنی (SIS)
اهمیت کالیبراسیون در سیستمهای ایمنی یکپارچه (SIS) دوچندان است. سنسورهایی که وظیفه تشخیص شرایط خطرناک را دارند (مانند سوئیچهای فشار بالا)، باید به طور منظم و با دقت بالا کالیبره شوند. این کار عملکرد صحیح آنها را در مواقع اضطراری تضمین میکند.
۲۴. ملاحظات ایمنی هنگام کار با کالیبراتور
تکنسینها هنگام کار با کالیبراتورها باید نکات ایمنی را رعایت کنند. این موارد شامل آگاهی از خطرات فشار بالا (هنگام کار با کالیبراتور فشار)، دمای بسیار بالا یا پایین (هنگام کار با کالیبراتور دما) و خطرات الکتریکی (هنگام کار با کالیبراتورهای الکتریکی) است.
۲۵. کالیبراسیون و نرمافزارهای مدیریتی (CMMS)
کالیبراتورهای مدرن اغلب قابلیت اتصال به نرمافزارهای مدیریت کالیبراسیون (CMMS) را دارند. تکنسینها میتوانند رویههای کالیبراسیون را در نرمافزار تعریف کرده و آنها را به کالیبراتور منتقل کنند. پس از اتمام کار، آنها نتایج را به صورت خودکار برای ثبت سوابق و صدور گواهی بازمیگردانند.
۲۶. انتخاب کالیبراتور ابزار دقیق مناسب
انتخاب کالیبراتور مناسب یک تصمیم کلیدی است. شما باید محدوده و دقت مورد نیاز، انواع سیگنالهایی که باید کالیبره کنید (فشار، دما، الکتریکی)، قابلیت حمل (میدانی یا آزمایشگاهی) و بودجه خود را در نظر بگیرید.
۲۷. کالیبراسیون به عنوان یک سرمایهگذاری
اگرچه کالیبراتور ابزار دقیق و فرآیند کالیبراسیون هزینه دارند، اما این یک سرمایهگذاری مستقیم در کیفیت، ایمنی و بهرهوری است. هزینههای ناشی از یک اندازهگیری نادرست (مانند توقف تولید، ضایعات محصول یا وقوع حادثه) به مراتب سنگینتر از هزینه کالیبراسیون منظم است.
۲۸. نتیجهگیری: نگهبانان دقت در صنعت
کالیبراتورهای ابزار دقیق، نگهبانان خاموش دقت در دنیای صنعت هستند. این ابزارهای تخصصی به ما اطمینان میدهند که تجهیزات اندازهگیری ما قابل اعتماد هستند و فرآیندهای ما تحت کنترل دقیق قرار دارند. بدون آنها، اتوماسیون صنعتی مدرن و ایمن امکانپذیر نخواهد بود.
