انواع گیج فشار صنعتی و راهنمای انتخاب و خرید (آپدیت 2025)
راهنمای جامع انواع گیج فشار صنعتی برای کنترل دقیق فرآیند
در دنیای پیچیده ابزار دقیق، روزانه میلیونها فرآیند صنعتی به کنترل دقیق فشار وابستهاند. از پالایشگاههای نفت و گاز گرفته تا خطوط تولید استریل مواد غذایی، یک متغیر همواره نقشی حیاتی ایفا میکند: فشار. اما چگونه میتوان این کمیت نامرئی را با دقت میلیمتری و بر اساس ایمنی فرآیندها، اندازهگیری و تضمین کرد؟
پاسخ، در قلب تپنده سیستمهای پایپینگ و تجهیزات فرآیندی نهفته است: انواع گیج فشار صنعتی. این ابزار حیاتی، صرفاً یک نمایشگر عقربهای نیست؛ بلکه چشم بینای مهندسان برای تضمین کیفیت، کارایی و جلوگیری از حوادث فاجعهبار است. انتخاب اشتباه یک فشارسنج میتواند به توقف تولید و خسارات جبرانناپذیر منجر شود.
این مستند، به عنوان یک راهنمای استراتژیک، به شما در زمینه انتخاب و استفاده از گیج فشار مناسب کمک میکند. هدف ما ارائه یک نقشه راه برای رسیدن به بالاترین سطح دقت و ایمنی در مجموعه شماست. با ما همراه باشید تا معماری این قطعه کلیدی را رمزگشایی کنیم.
فاز ۱: درک عمیق گیج فشار و دستهبندی آنها
قبل از هر انتخابی، باید زبان دنیای فشارسنجها را بیاموزیم. موفقیت در انتخاب، از درک عمیق انواع مختلف و کاربردهای آنها آغاز میشود.
گام ۱.۱: گیج فشار چیست و چرا حیاتی است؟
گیج فشار (Pressure Gauge) ابزاری مکانیکی یا الکترونیکی است که فشار یک سیال (مایع یا گاز) را نسبت به یک فشار مرجع (معمولاً فشار اتمسفر) اندازهگیری و نمایش میدهد. این ابزار در هر نقطهای که کنترل فشار برای ایمنی، بهرهوری و کیفیت محصول ضروری باشد، به کار میرود.
گام ۱.۲: دستهبندی اصلی گیجهای فشار صنعتی
گیجهای فشار بر اساس مکانیزم عملکرد داخلی، نوع نمایشگر و کاربرد خاص دستهبندی میشوند. شرکت تجارت اندیشان حیات نو، به عنوان تامینکننده پیشرو، مجموعهای کامل از این گیجها را برای پوشش تمام نیازهای صنعتی ارائه میدهد.

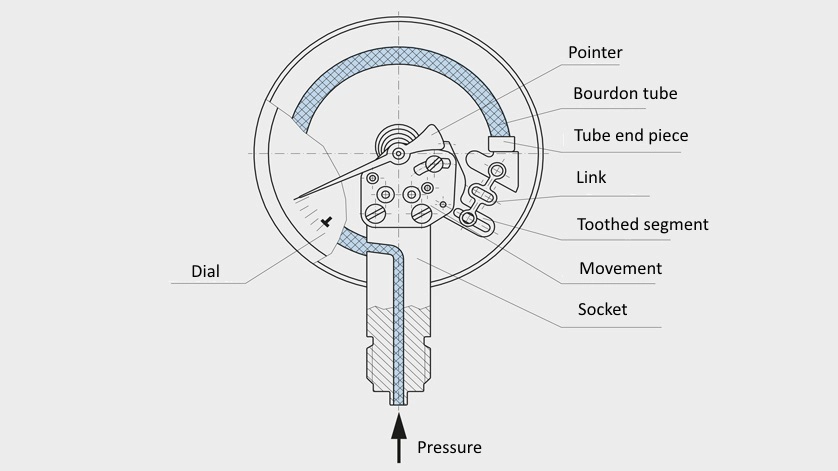

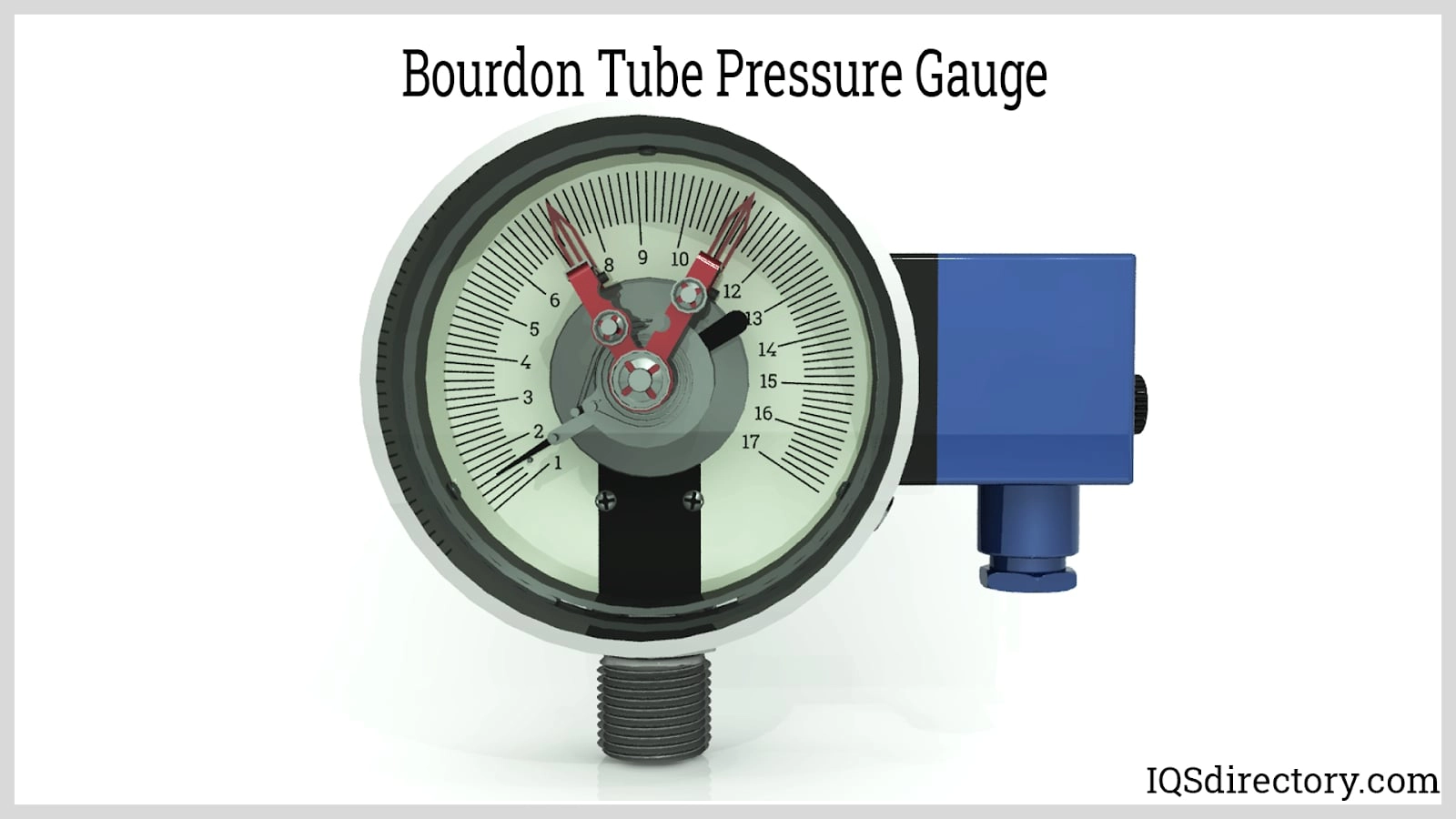

۱. گیج فشار بوردون تیوب (Bourdon Tube Pressure Gauge)
این نوع، رایجترین و شناختهشدهترین گیج فشار در صنعت است. مکانیزم آن بر اساس یک لوله C شکل، حلزونی یا مارپیچ به نام "لوله بوردون" کار میکند.
اصول کار: با ورود سیال پرفشار به داخل لوله، این لوله تمایل به باز شدن و صاف شدن پیدا میکند. این حرکت جزئی از طریق یک سیستم چرخدنده و اهرم به عقربهای منتقل میشود که روی یک صفحه مدرج، میزان فشار را نمایش میدهد.
مزایا:
قیمت مناسب و اقتصادی
پوشش طیف گستردهای از فشارها (از خلاء تا فشارهای بسیار بالا)
طراحی ساده و تعمیر و نگهداری آسان
کاربردها: تقریبا در تمام صنایع عمومی از جمله آب و فاضلاب، سیستمهای گرمایشی و تهویه مطبوع (HVAC)، کمپرسورها و پنوماتیک استفاده میشود.

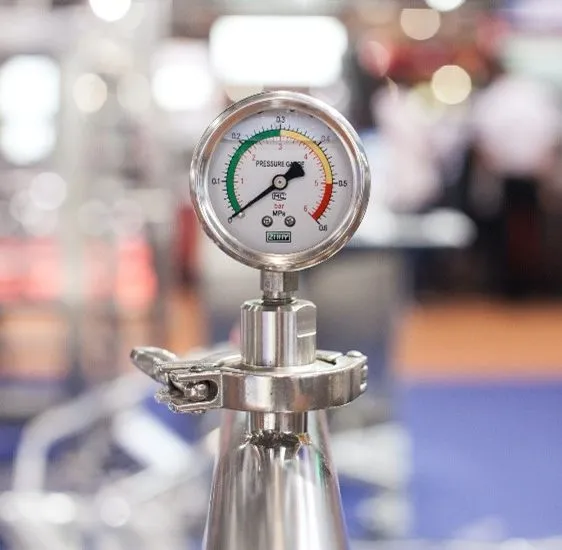

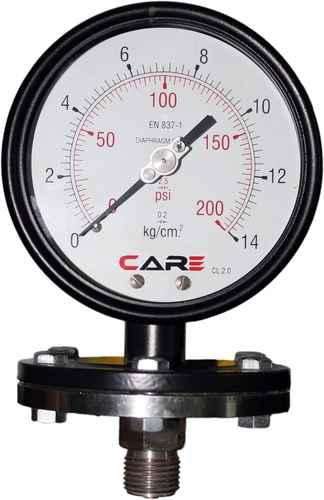

۲. گیج فشار دیافراگمی (Diaphragm Pressure Gauge)
در مواردی که سیال فرآیند خورنده، بسیار چسبناک (ویسکوز) یا دارای ذرات جامد است، گیج دیافراگمی بهترین انتخاب است.
اصول کار: در این مدل، یک دیافراگم یا غشای انعطافپذیر، سیال فرآیند را از مکانیزم داخلی گیج جدا میکند. فشار سیال به این دیافراگم منتقل شده و دیافراگم نیز این فشار را از طریق یک سیال واسط (مانند روغن سیلیکون) به مکانیزم اندازهگیری (معمولاً بوردون تیوب) منتقل میکند.
مزایا:
محافظت کامل از گیج در برابر سیالات خورنده و خشن
ایدهآل برای کاربردهای بهداشتی ( صنایع غذایی و دارویی)
مناسب برای فشارهای پایین و خلاء
کاربردها: صنایع شیمیایی، پتروشیمی، داروسازی، صنایع غذایی و هر فرآیندی که سیال نباید با قطعات داخلی گیج در تماس باشد.

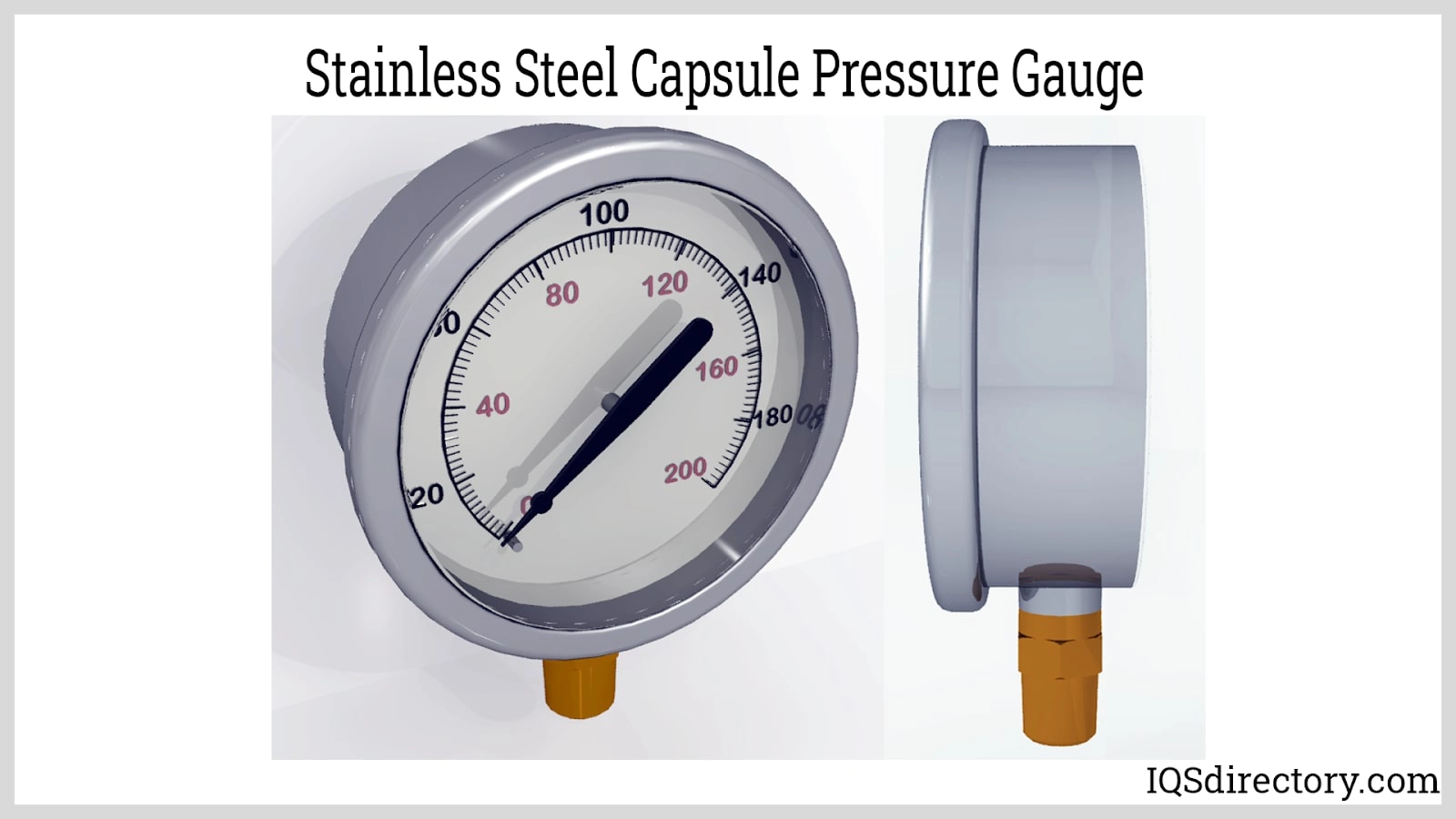

۳. گیج فشار کپسولی یا بیلوز (Bellows Pressure Gauge)
این گیجها برای اندازهگیری فشارهای بسیار پایین و دقیق طراحی شدهاند.
اصول کار: عنصر اصلی در این گیج، یک بیلوز (Bellows) یا کپسول فلزی انعطافپذیر و آکاردئونی است. با اعمال فشار، این کپسول منبسط یا منقبض شده و حرکت آن به عقربه نمایشگر منتقل میشود.
مزایا:
دقت بسیار بالا در محدوده فشارهای پایین (میلیبار)
حساسیت فوقالعاده به تغییرات جزئی فشار
کاربردها: اندازهگیری فشار گازهای خشک، سیستمهای پنوماتیک کمفشار، تجهیزات پزشکی و آزمایشگاهی.

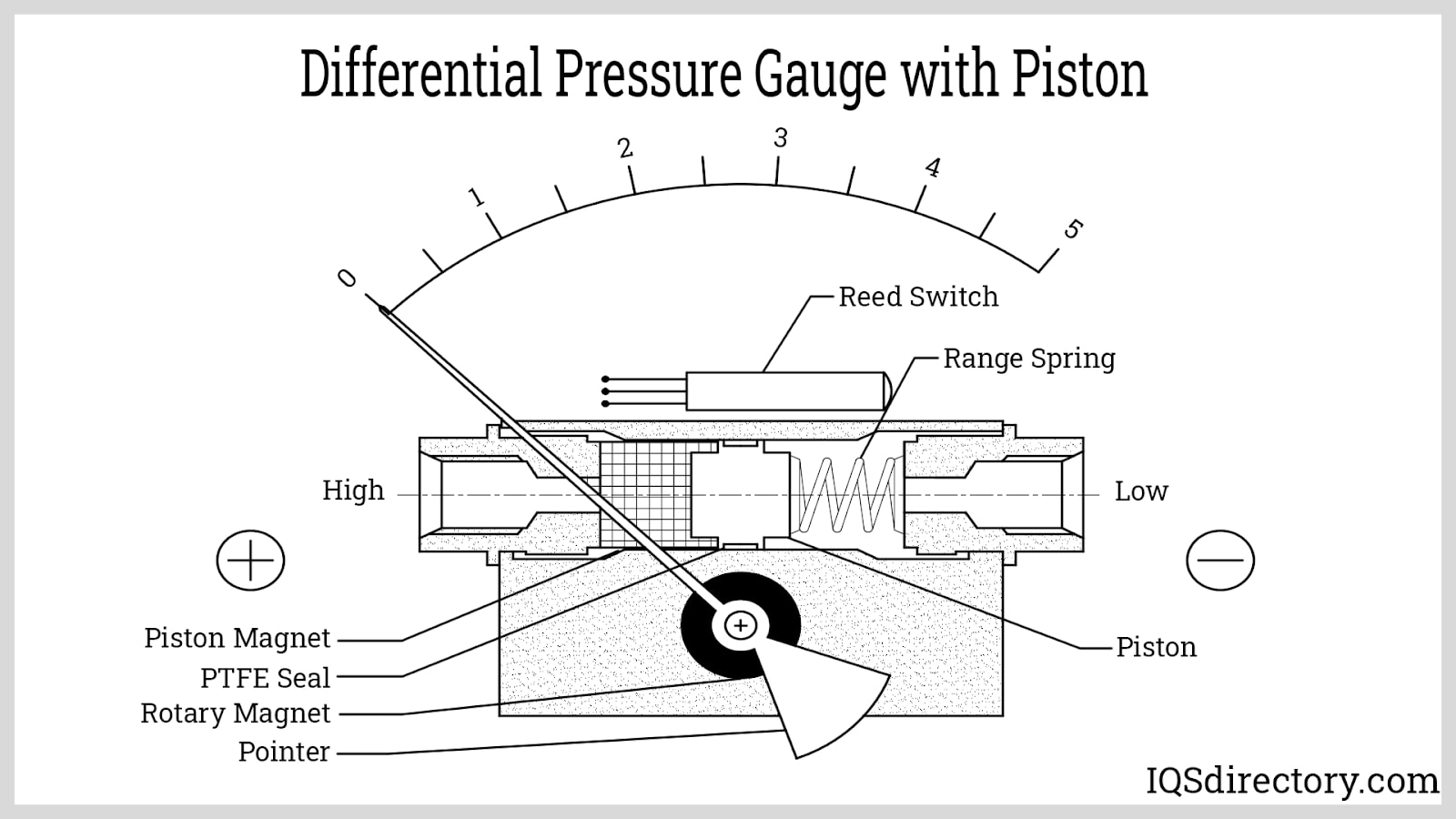

۴. گیج فشار تفاضلی (Differential Pressure Gauge - DP Gauge)
همانطور که از نامش پیداست، این گیج فشار بین دو نقطه مختلف را اندازهگیری میکند.
اصول کار: این گیج دارای دو ورودی است و اختلاف فشار بین این دو ورودی را روی صفحه نمایش میدهد.
مزایا:
امکان نظارت بر افت فشار در فیلترها، پمپها و شیرها
اندازهگیری سطح مایعات در مخازن بسته
مانیتورینگ جریان سیال
کاربردها: سیستمهای فیلتراسیون، اتاقهای تمیز (Cleanrooms)، نظارت بر عملکرد پمپها و کنترل جریان.
۵. گیج فشار دیجیتال (Digital Pressure Gauge)
گیجهای دیجیتال بالاترین سطح دقت و قابلیتهای پیشرفته را ارائه میدهند.
اصول کار: این گیجها از یک سنسور فشار الکترونیکی (ترانسدیوسر) برای تبدیل فشار به سیگنال الکتریکی استفاده میکنند. سپس این سیگنال توسط یک پردازنده تحلیل شده و به صورت یک عدد دقیق روی نمایشگر LCD یا LED نمایش داده میشود.
مزایا:
دقت بسیار بالا و حذف خطای انسانی در خواندن
قابلیت نمایش واحدهای مختلف فشار (bar, psi, kPa)
امکانات پیشرفته مانند ثبت حداقل و حداکثر فشار (Peak Hold)، خروجی آنالوگ (4-20 mA) و ارتباطات دیجیتال
کاربردها: کالیبراسیون تجهیزات، آزمایشگاههای دقیق، تستهای استاندارد و فرآیندهایی که به دقت فوقالعاده بالا نیاز دارند. شرکت تجارت اندیشان حیات نو مدلهای پیشرفتهای از گیجهای دیجیتال را برای کاربردهای حیاتی صنعتی عرضه میکند.
فاز ۲:راهنمای انتخاب گیج فشار مناسب
اکنون که با انواع اصلی آشنا شدیم، چگونه بهترین گزینه را برای کاربرد خاص خود انتخاب کنیم؟ موفقیت در این مرحله، تضمینکننده عملکرد بینقص و طول عمر تجهیز شماست.
گام ۲.۱: ۷ فاکتور کلیدی در انتخاب گیج فشار
هر مهندس و متخصصی باید این چکلیست را قبل از خرید در نظر بگیرد:
۱. محدوده فشار (Pressure Range): محدوده گیج باید به گونهای انتخاب شود که فشار کاری نرمال سیستم در وسط محدوده نمایشگر (حدود 50%) قرار گیرد. این کار دقت و طول عمر گیج را به حداکثر میرساند. هرگز گیجی را انتخاب نکنید که فشار کاری شما در انتهای محدوده آن باشد.
۲. دقت (Accuracy): دقت گیجها به صورت درصدی از کل محدوده (Full Scale) بیان میشود. برای کاربردهای عمومی، دقت 2% یا 3% کافی است، اما برای فرآیندهای حساس و کالیبراسیون، به دقتهای بالاتر مانند 0.5%، 0.25% یا حتی 0.1% (در مدلهای دیجیتال) نیاز است.
۳. قطر صفحه (Dial Size): قطر صفحه باید متناسب با فاصله اپراتور از گیج انتخاب شود. برای فواصل نزدیک، صفحههای 2.5 اینچ (63 میلیمتر) مناسب هستند، اما برای نصب در ارتفاع یا فواصل دور، باید از صفحههای 4 اینچ (100 میلیمتر) یا 6 اینچ (160 میلیمتر) استفاده کرد تا خوانایی تضمین شود.
ملاحظات فنی و نصب
۴. نوع و سایز اتصال (Connection Type and Size): اتصال گیج باید با اتصال موجود در خط لوله یا تجهیز شما مطابقت داشته باشد. رایجترین استانداردها در ایران NPT (آمریکایی) و BSP (اروپایی) هستند. سایزهای متداول نیز "1/4، "1/2 و "3/8 اینچ میباشند.
۵. محل اتصال (Connection Location): اتصال میتواند از زیر (Bottom Connection) یا از پشت (Back Connection) باشد. این انتخاب کاملاً به نحوه نصب و فضای موجود بستگی دارد.
۶. متریال قطعات (Material of Construction):
قطعات داخلی (Wetted Parts): این قطعات در تماس مستقیم با سیال هستند. برای آب یا هوای معمولی، برنج (Brass) کافی است. اما برای سیالات خورنده باید از فولاد ضد زنگ (Stainless Steel 316L) استفاده شود.
بدنه (Case): بدنه میتواند از استیل، فولاد رنگ شده یا پلاستیک باشد که بسته به شرایط محیطی (رطوبت، مواد شیمیایی) انتخاب میشود.
۷. شرایط محیطی و فرآیندی:
لرزش و ارتعاش (Vibration): در محیطهایی با لرزش بالا (مانند نزدیک پمپها و کمپرسورها)، حتماً باید از گیجهای روغنی (Liquid-Filled) استفاده کرد. روغن گلیسیرین داخل گیج، لرزش عقربه را دمپ کرده و از مکانیزم داخلی محافظت میکند.
دمای سیال و محیط: دماهای بسیار بالا یا پایین میتوانند بر دقت گیج تأثیر بگذارند. برای دماهای بالا، از سیفون (Syphon) یا دیافراگم سیل با کپیلاری استفاده میشود.
فاز ۳: بازبینی نهایی و انتشار بینقص - همکاری با متخصصان
انتخاب درست، نیمی از مسیر است. نصب، کالیبراسیون و نگهداری صحیح، نیمه دیگر آن است.
گام ۳.۱: چرا شرکت تجارت اندیشان حیات نو؟
ما در شرکت تجارت اندیشان حیات نو، فراتر از یک تامینکننده صرف هستیم. ما شریک استراتژیک شما در مدیریت فشار هستیم.
تجربه (Experience): با بیش از یک دهه تجربه در تامین تجهیزات ابزار دقیق برای صنایع نفت، گاز، پتروشیمی و غذایی، ما چالشهای منحصر به فرد هر صنعت را درک میکنیم.
تخصص (Expertise): تیم فنی ما آماده ارائه مشاوره تخصصی برای انتخاب دقیقترین و مقرونبهصرفهترین گیج فشار متناسب با فرآیند شماست.
اعتبار (Authoritativeness): ما تنها با برندهای معتبر و شناختهشده جهانی همکاری میکنیم که کیفیت و استانداردهای آنها تضمین شده است.
اعتماد (Trustworthiness): تمام محصولات ما با گواهی کالیبراسیون معتبر و ضمانت اصالت کالا ارائه میشوند.
گام ۳.۲: چکلیست نهایی قبل از خرید و نصب
[ ] آیا محدوده فشار گیج با فشار کاری سیستم مطابقت دارد؟
[ ] آیا متریال گیج با سیال فرآیند سازگار است؟
[ ] آیا در صورت وجود لرزش، گیج روغنی انتخاب شده است؟
[ ] آیا سایز و نوع اتصال صحیح است؟
[ ] آیا تمام لینکها و اتصالات برای جلوگیری از نشتی به درستی آببندی شدهاند؟
[ ] آیا گیج در محلی نصب شده که به راحتی قابل خواندن و دسترسی باشد؟
فاز ۴: تکامل و تسلط - نگهداری و کالیبراسیون
کار با نصب گیج تمام نمیشود. برای تضمین دقت و ایمنی مداوم، نگهداری و کالیبراسیون دورهای ضروری است.
گام ۴.۱: اهمیت کالیبراسیون دورهای
با گذشت زمان و به دلیل عواملی مانند خستگی مکانیکی، لرزش و تغییرات دما، دقت گیجها کاهش مییابد. کالیبراسیون دورهای (معمولاً هر ۶ تا ۱۲ ماه) با استفاده از یک منبع فشار دقیق (کالیبراتور)، صحت عملکرد گیج را تایید و در صورت نیاز تنظیم میکند.
گام ۴.۲: عیبیابی مشکلات رایج
عقربه حرکت نمیکند: مسدود شدن ورودی گیج یا خرابی مکانیزم داخلی.
عقربه به صفر برنمیگردد: آسیب دیدن مکانیزم به دلیل فشار ناگهانی (Pressure Spike) یا کالیبره نبودن.
نوسان شدید عقربه: وجود لرزش در سیستم (نیاز به گیج روغنی) یا نوسانات فشار در فرآیند.
نشتی از گیج: خرابی اتصالات یا آببندی نادرست.
نتیجهگیری نهایی:
گیج فشار صنعتی، یک قطعه ساده اما حیاتی است که نقش یک نگهبان خاموش را برای ایمنی و کارایی فرآیندهای شما ایفا میکند. انتخاب، نصب و نگهداری صحیح آن یک "هزینه" نیست، بلکه یک سرمایهگذاری استراتژیک در پایداری و کیفیت تولید شماست. این الگوریتم جامع، راهنمای شما برای "خلق کن، تحلیل کن، بهبود ببخش و مسلط شو" در دنیای مدیریت فشار است.
هسته اصلی تمام این مراحل فنی، یک هدف ساده است: خلق بهترین، مفیدترین و کاملترین منبع موجود در اینترنت برای یک موضوع مشخص.
برای دریافت مشاوره تخصصی و انتخاب بهترین گیج فشار صنعتی برای کاربرد شما، همین امروز با کارشناسان شرکت تجارت اندیشان حیات نو تماس بگیرید. ما آمادهایم تا تجربه و تخصص خود را برای موفقیت شما به کار گیریم.
