شعلهبین چیست؟ | راهنمای کامل انواع اسکنر شعله (Flame Scanner) در پالایشگاه
۱. مقدمه: چشم بیدار کورههای صنعتی
کورههای عظیم و بویلرها، قلب تپنده هر پالایشگاهی هستند. این تجهیزات با سوزاندن سوخت، حرارت فرآیند را تأمین میکنند. اما اگر شعله ناگهان خاموش شود، چه اتفاقی میافتد؟ تجمع سوخت باعث انفجار میشود. شعلهبین یا اسکنر شعله، چشمی بیدار است که از این فاجعه جلوگیری میکند.
۲. شعلهبین (Flame Scanner) چیست؟
شعلهبین یک سنسور نوری دقیق است. مهندسان این ابزار را برای دیدن شعله در محفظه احتراق ساختند. این دستگاه وضعیت شعله مشعل را دائماً پایش میکند. سپس اطلاعات را به سیستم کنترل ایمنی میفرستد.
۳. چرا شعلهبین در پالایشگاه حیاتی است؟
تجمع سوخت خام در یک کوره داغ، مانند بمب ساعتی است. کوچکترین جرقه باعث انفجار کوره میشود. شعلهبین خاموشی شعله را در کسری از ثانیه میبیند. سپس دستور قطع فوری سوخت را صادر میکند و جان پرسنل را نجات میدهد.
۴. اساس کار: فیزیک نور شعله
هر شعلهای امواج خاصی را ساطع میکند. این امواج شامل نور مرئی، اشعه فرابنفش (UV) و مادون قرمز (IR) هستند. همچنین شعلهها لرزش (Flicker) دارند. دستگاههای شعلهبین این سیگنالهای نوری را شناسایی میکنند.
۵. اجزای اصلی سیستم
یک سیستم کامل سه بخش دارد. بخش اول، هدِ سنسور است که شعله را میبیند. بخش دوم، کابل انتقال سیگنال است. بخش سوم، پردازشگر است که سیگنال را تحلیل میکند و رله خروجی را فعال میسازد.
۶. انواع شعلهبین بر اساس طیف نوری
سازندگان سنسورهای مختلفی تولید میکنند. انتخاب سنسور به نوع سوخت بستگی دارد. رایجترین انواع شامل شعلهبینهای فرابنفش (UV)، مادون قرمز (IR) و ترکیبی (UV/IR) هستند.
۷. شعلهبین فرابنفش (UV Scanners)
این سنسورها فقط به اشعه فرابنفش حساس هستند. تکنسینها از آنها برای شعلههای گاز طبیعی و هیدروژن استفاده میکنند. لامپ UV داخل سنسور نور را میگیرد و سیگنال الکتریکی میسازد.
۸. مزایا و معایب سنسور UV
سنسورهای UV پاسخ سریعی دارند. همچنین دیواره داغ کوره روی آنها اثر نمیگذارد. اما دود غلیظ یا گرد و غبار، مانع رسیدن اشعه میشود. این موضوع دید سنسور را کور میکند.
۹. شعلهبین مادون قرمز (IR Scanners)
سنسورهای مادون قرمز، گرمای شعله را میبینند. مهندسان این مدل را برای سوختهای مایع (مانند گازوئیل) پیشنهاد میدهند. سوختهای مایع دوده و تابش IR زیادی تولید میکنند.
۱۰. تشخیص فرکانس لرزش (Flicker Frequency)
دیوارههای کوره هم اشعه مادون قرمز دارند. پس دستگاه چگونه شعله را تشخیص میدهد؟ سنسورهای مدرن لرزش شعله را تحلیل میکنند. دیواره داغ لرزش ندارد، اما شعله میلرزد.
۱۱. شعلهبینهای ترکیبی (UV/IR)
برخی فرآیندها حساس هستند. سازندگان برای اطمینان بیشتر، از سنسورهای دوگانه UV/IR استفاده میکنند. دستگاه زمانی سیگنال "وجود شعله" را میدهد که هر دو سنسور شعله را ببینند.
۱۲. میله یونیزاسیون (Flame Rod)
طراحان در مشعلهای کوچک از میله یونیزاسیون استفاده میکنند. شعله هوا را رسانا میکند. یک میله فلزی جریان برق را از طریق شعله عبور میدهد. قطع جریان به معنی قطع شعله است.
۱۳. سیستم چک خودکار (Self-Check)
آیا خود شعلهبین سالم است؟ سنسورهای پیشرفته یک شاتر مکانیکی دارند. این شاتر هر چند ثانیه جلوی دید را میبندد. اگر دستگاه قطع سیگنال را بفهمد، یعنی سالم است.
۱۴. تفکیک شعله (Discrimination)
چالش اصلی در کورههای چند مشعله، "تفکیک" است. اسکنرِ مشعل ۱ نباید شعله مشعل ۲ را ببیند. تنظیم دقیق زاویه دید برای حل این مشکل ضروری است.
۱۵. سیستم مدیریت مشعل (BMS)
شعلهبین ابزار تصمیمگیری نیست؛ بلکه چشمِ "سیستم مدیریت مشعل" (BMS) است. BMS یک سیستم کنترل است. این سیستم با فرمان شعلهبین، شیرهای سوخت را باز یا بسته میکند.
۱۶. نصب صحیح و زاویه دید (Sighting)
نصب صحیح اهمیت زیادی دارد. تکنسینها لوله سایت را تنظیم میکنند. سنسور باید ریشه شعله را ببیند. دید مستقیم و بدون مانع برای عملکرد صحیح الزامی است.
۱۷. سیستمهای خنککننده (Cooling)
گرما به سنسور آسیب میزند. شعلهبین روی بدنه داغ کوره نصب میشود. بنابراین استفاده از هوای خنککننده (Purge Air) ضروری است. این هوا لنز را هم تمیز نگه میدارد.
۱۸. کاربرد در بویلرهای بخار
بویلرها بخار فشار بالا تولید میکنند. شعلهبینها در این تجهیزات، مشعل اصلی را پایش میکنند. این کار از خاموشی ناگهانی و انفجار محفظه احتراق جلوگیری میکند.
۱۹. کاربرد در کورههای فرآیندی (Heaters)
کورههای پتروشیمی دهها مشعل دارند. هر مشعل به یک اسکنر نیاز دارد. عملکرد صحیح اسکنرها دمای کوره را کنترل میکند و ایمنی را بالا میبرد.

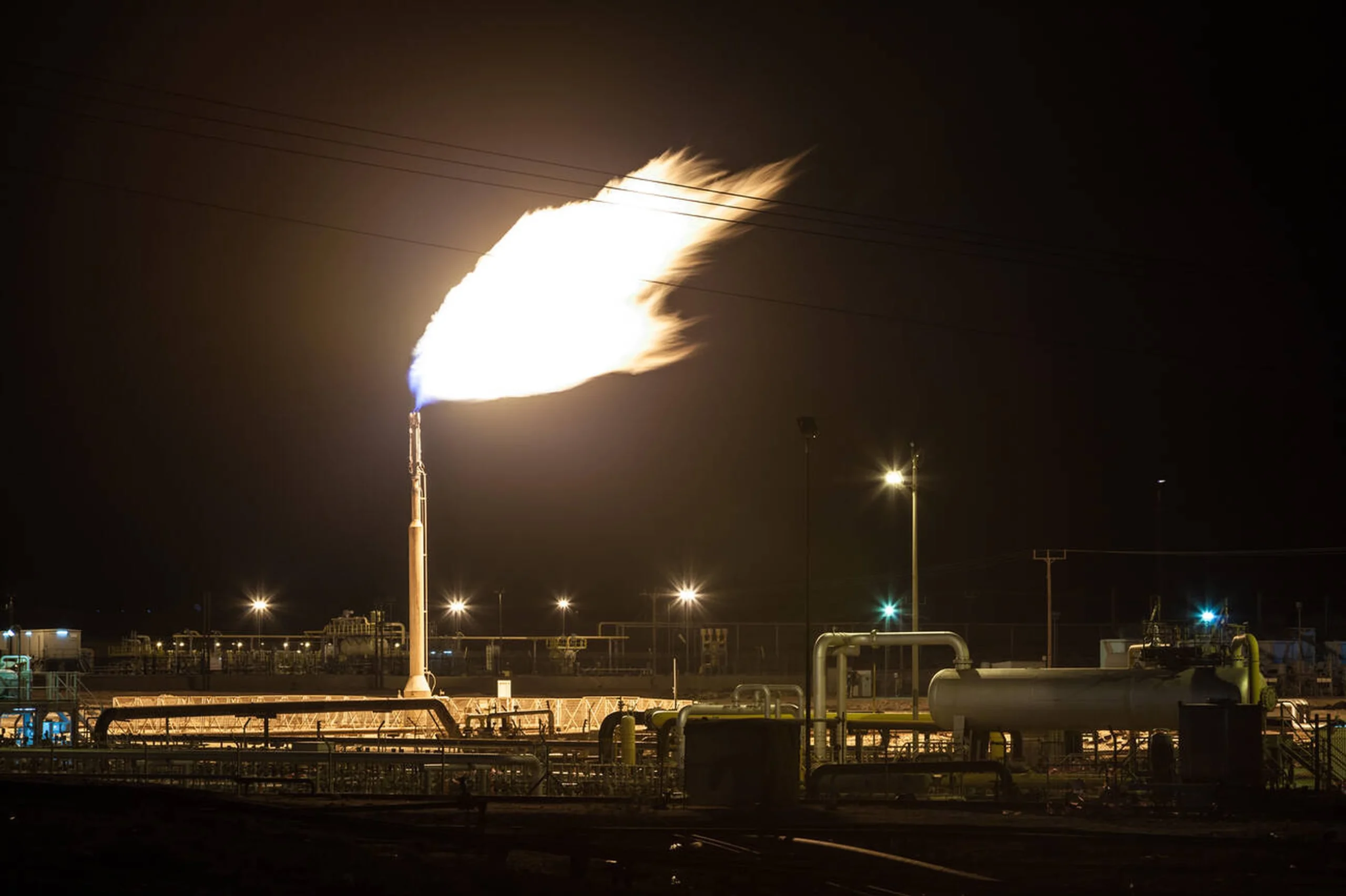

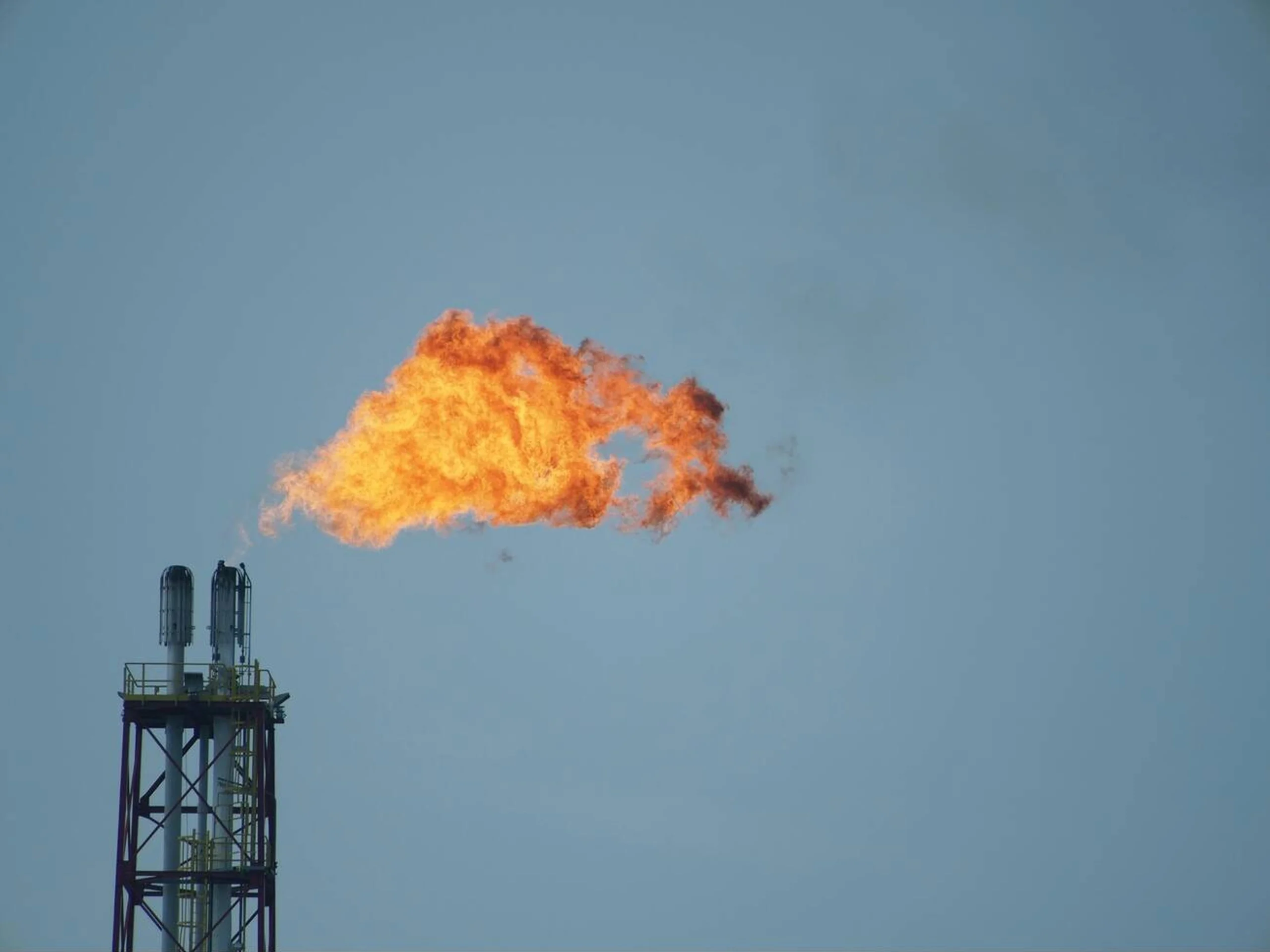

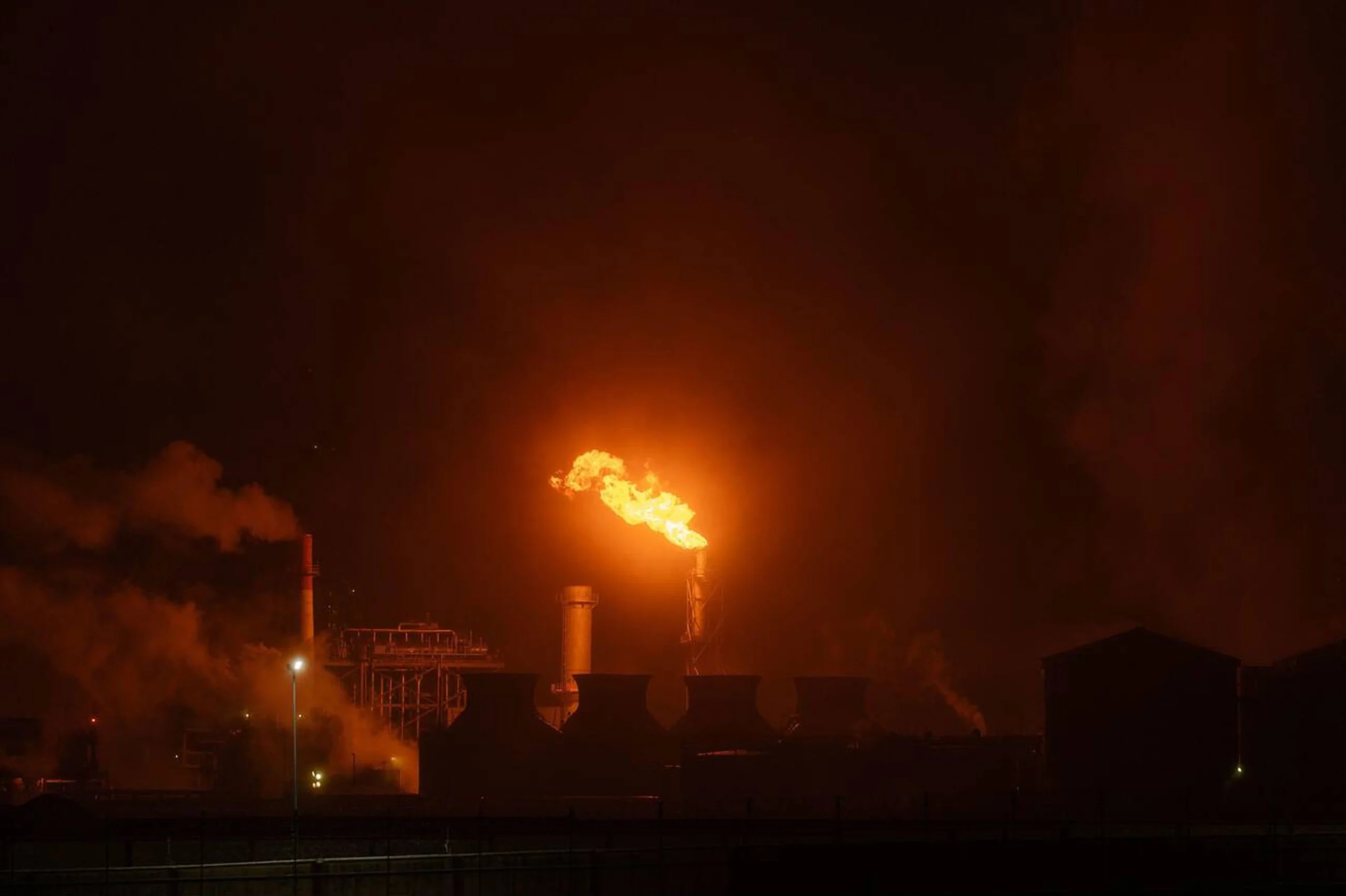

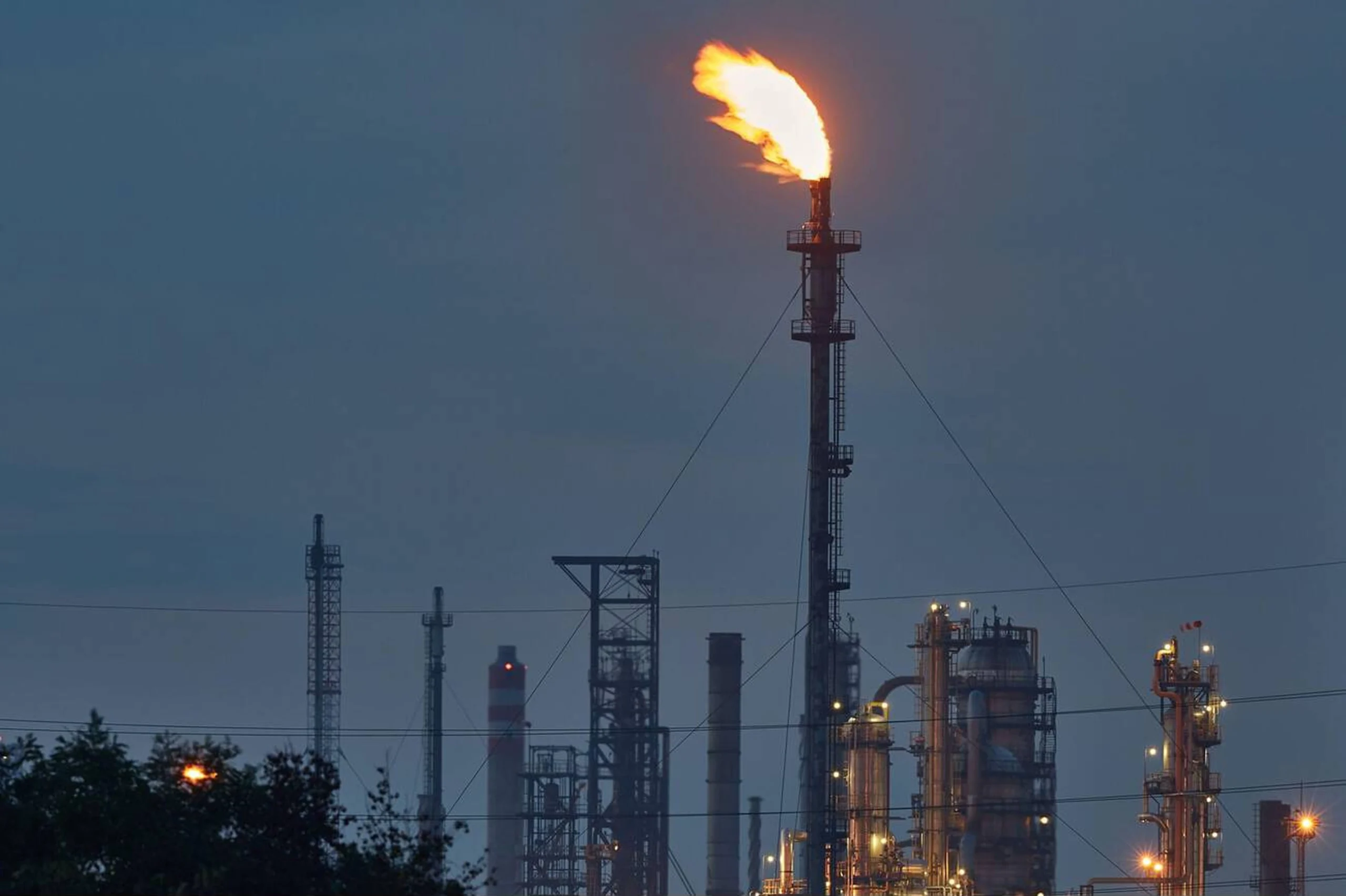

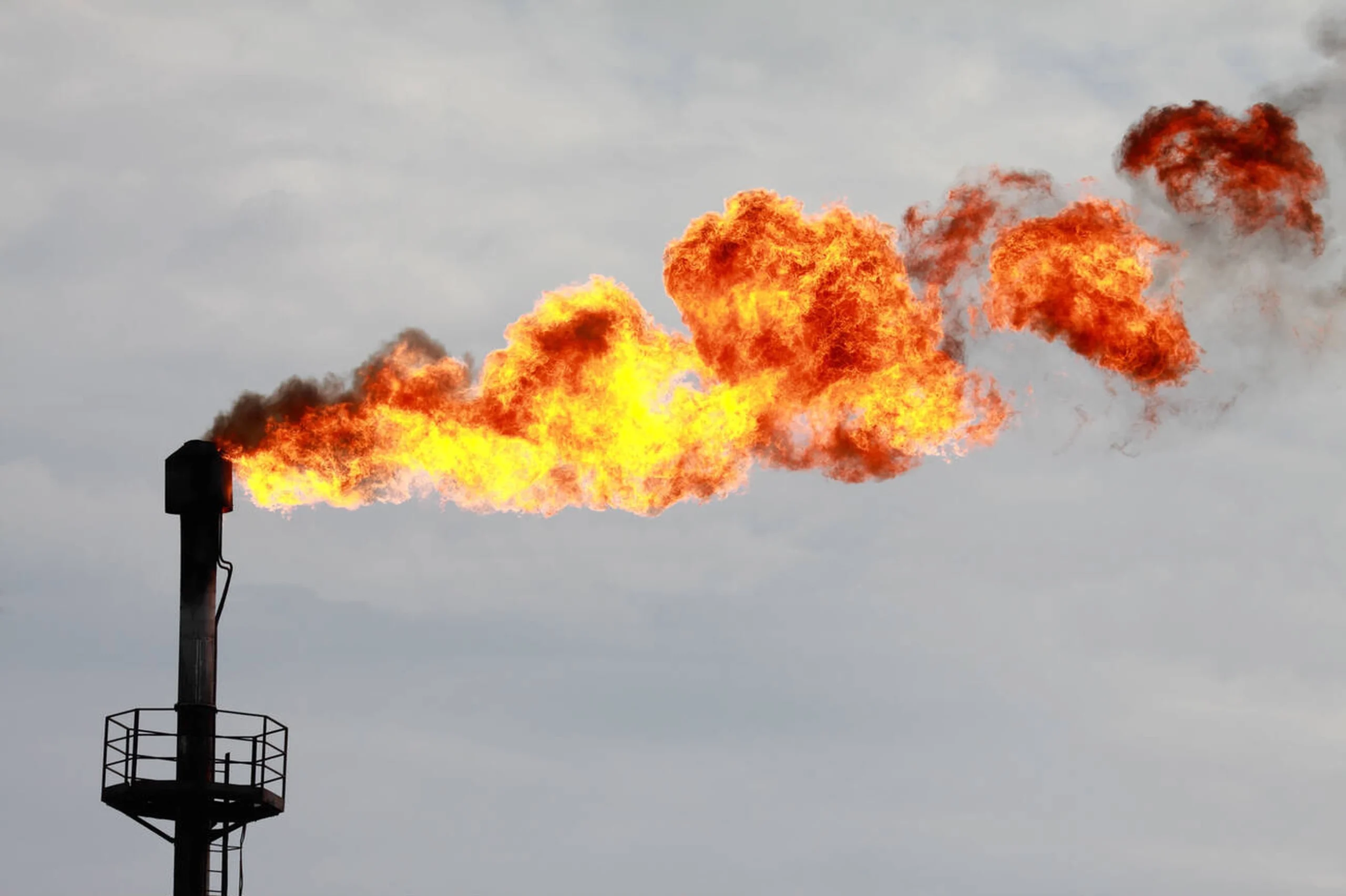

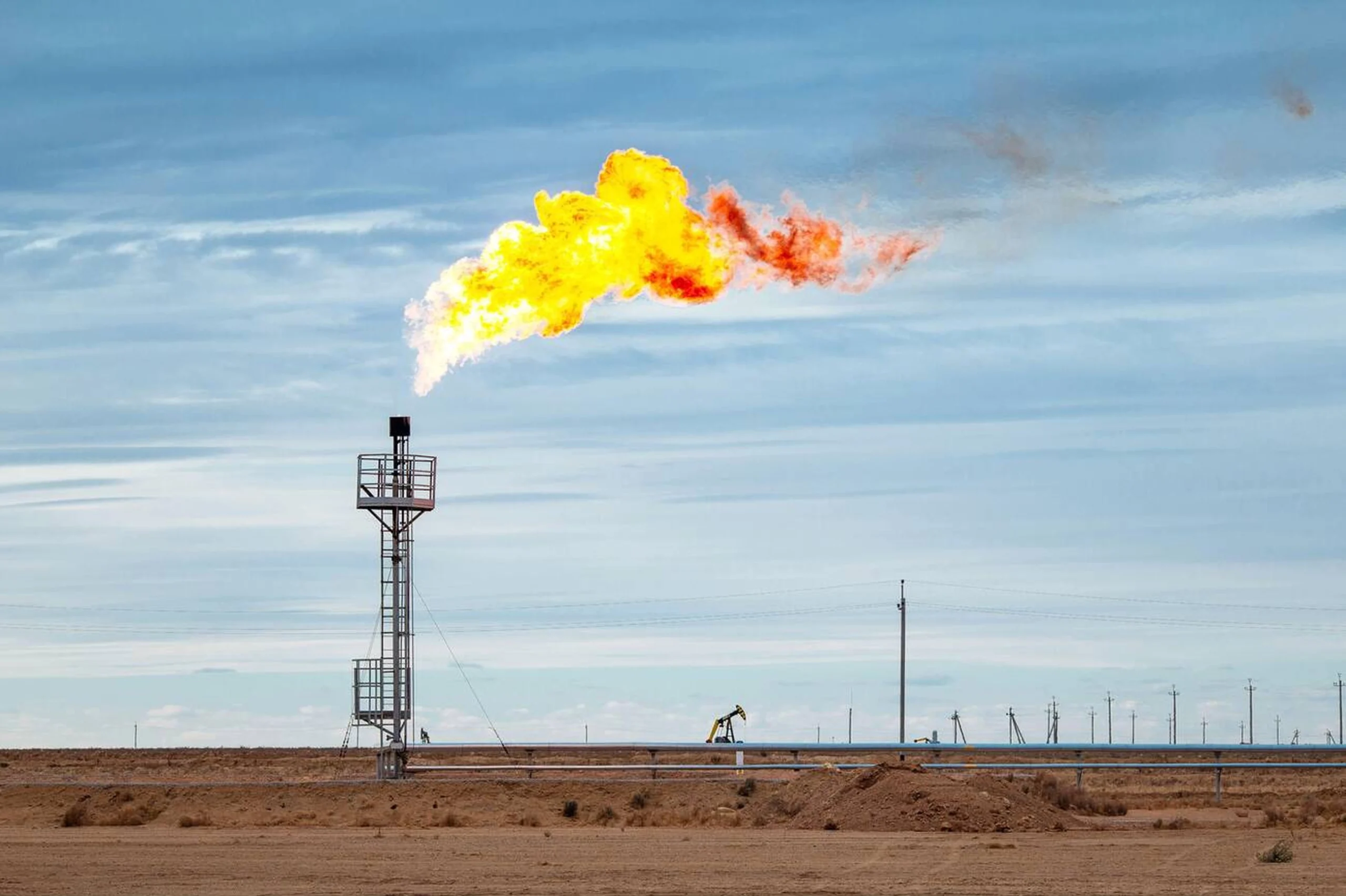

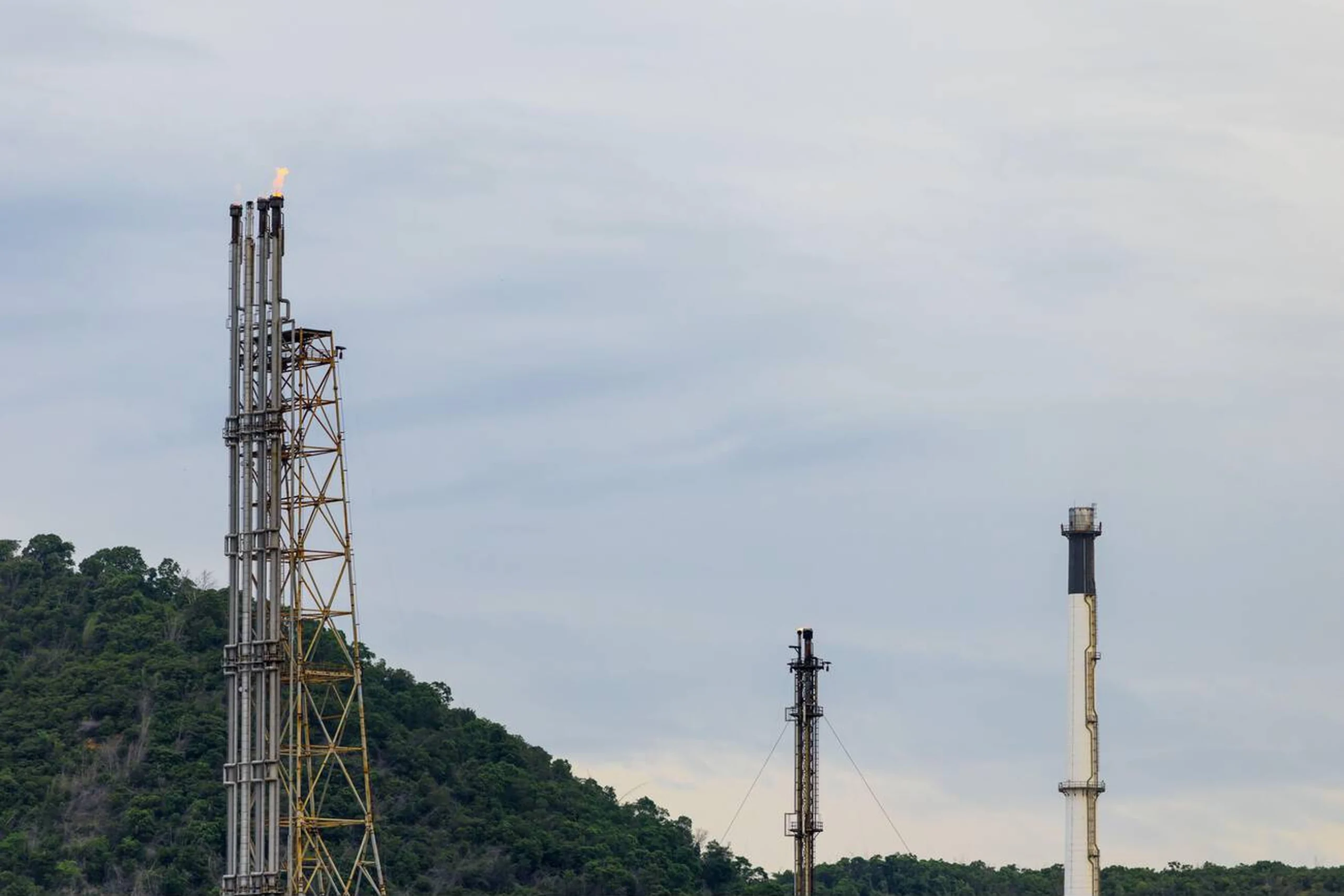

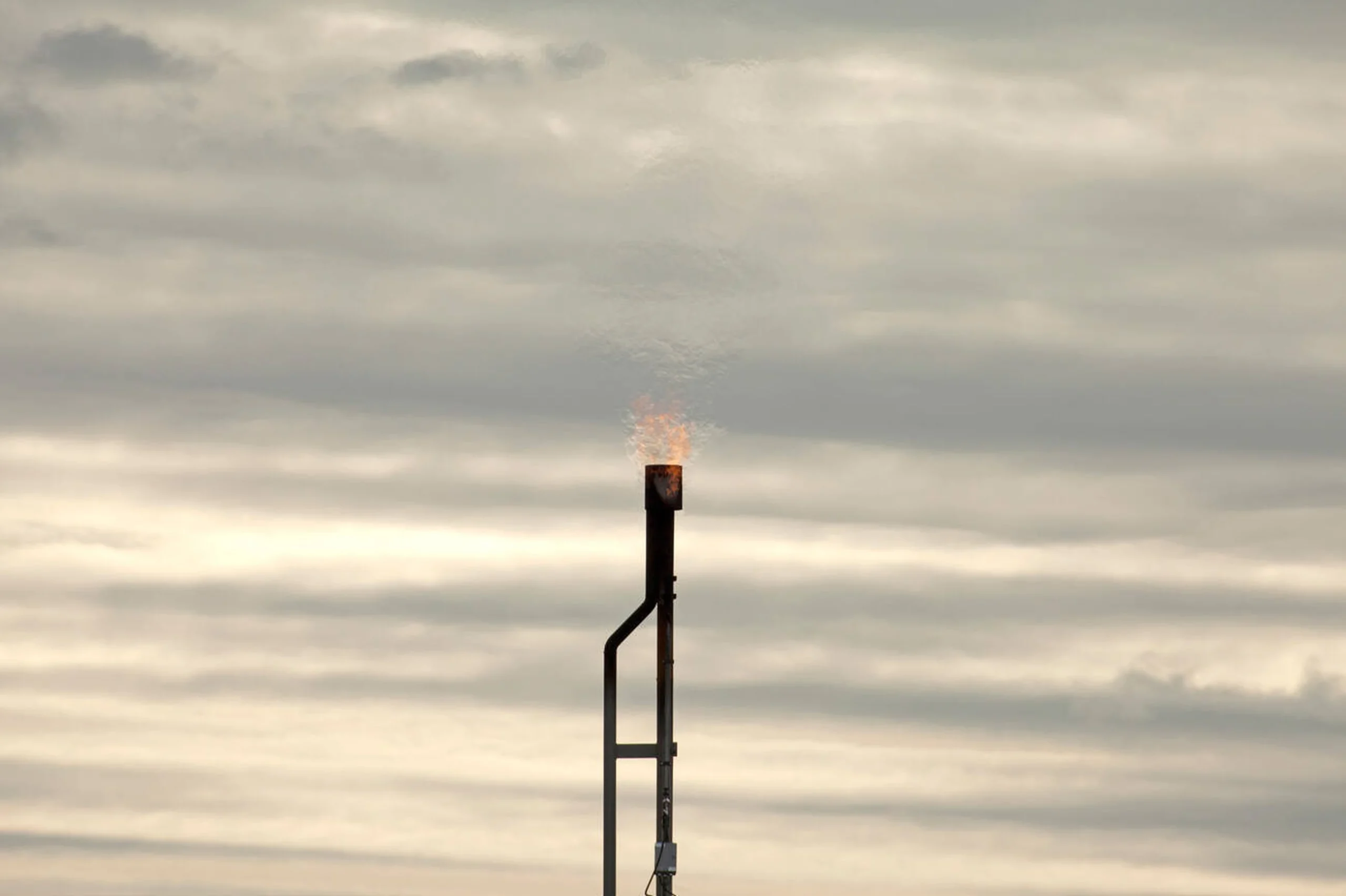

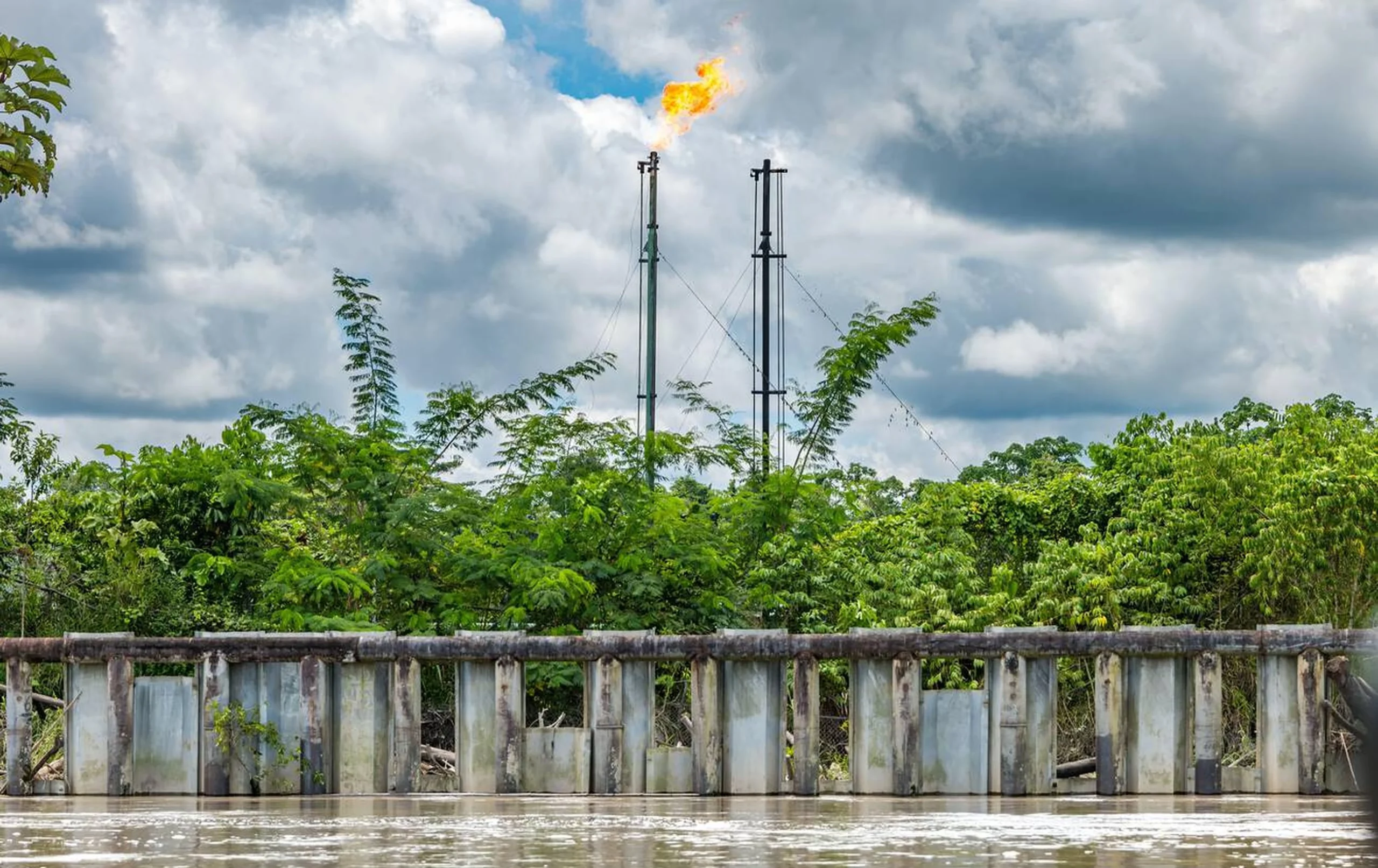

۲۰. کاربرد در فلرها (Flares)
سیستم فلر گازهای اضافه را میسوزاند. شعلهبینهای مخصوص فلر باید وجود شعله را تأیید کنند. اگر شعله نباشد، گازهای سمی وارد هوا میشوند.
۲۱. تمیز نگه داشتن لنز
دوده و روغن لنز را کثیف میکنند. این موضوع علت اصلی خطای شعلهبین است. سیستم هوای تمیزکننده باید فعال باشد. تکنسینها هم باید لنزها را تمیز کنند.
۲۲. کابلکشی و نویز الکتریکی
سیگنالهای شعلهبین ضعیف هستند. نصابها باید از کابلهای شیلددار استفاده کنند. دوری از کابلهای فشار قوی هم نویز الکتریکی را کم میکند.
۲۳. گواهینامههای ضدانفجار (Ex)
پالایشگاهها مناطق پرخطر هستند. بدنه شعلهبین باید گواهینامه ضدانفجار داشته باشد. این ویژگی از جرقه زدن دستگاه در محیط گازی جلوگیری میکند.
۲۴. فیبر نوری (Fiber Optics)
گاهی دما بسیار بالاست یا فضا کم است. مهندسان در این شرایط از فیبر نوری استفاده میکنند. فیبر نور را از منطقه داغ میگیرد و به سنسور در جای خنک میرساند.
۲۵. عیبیابی: آلارمهای کاذب
قطع بیدلیل مشعل تولید را متوقف میکند. تنظیم نادرست حساسیت یا کثیفی لنز باعث این مشکل میشود. تنظیم دقیق پارامترها راه حل این مشکل است.
۲۶. استاندارد NFPA 85
استاندارد NFPA 85 کد ایمنی بویلرها است. این استاندارد محل نصب و تعداد شعلهبینها را مشخص میکند. رعایت این قوانین الزامی است.
۲۷. نگهداری و تعمیرات
برنامه نگهداری شامل کارهای مختلفی است. تمیز کردن لنز و تست شاتر از مهمترین کارها هستند. همچنین باید قطع شعله را شبیهسازی کنید تا عملکرد BMS را بسنجید.
۲۸. نتیجهگیری: دیدبان ایمنی
شعلهبین یک ابزار ساده نیست؛ بلکه مرز باریک بین یک عملیات ایمن و یک فاجعه صنعتی است. انتخاب تکنولوژی صحیح (UV یا IR)، نصب دقیق و نگهداری منظم این چشمان بیدار، تضمینکننده تداوم تولید و ایمنی جان انسانها در صنایع نفت و گاز است.
