دستگاه برش لیزر فایبر CNC چگونه کار میکند؟ | راهنمای کامل
دستگاه برش لیزر فایبر CNC چگونه کار میکند؟ | راهنمای کامل

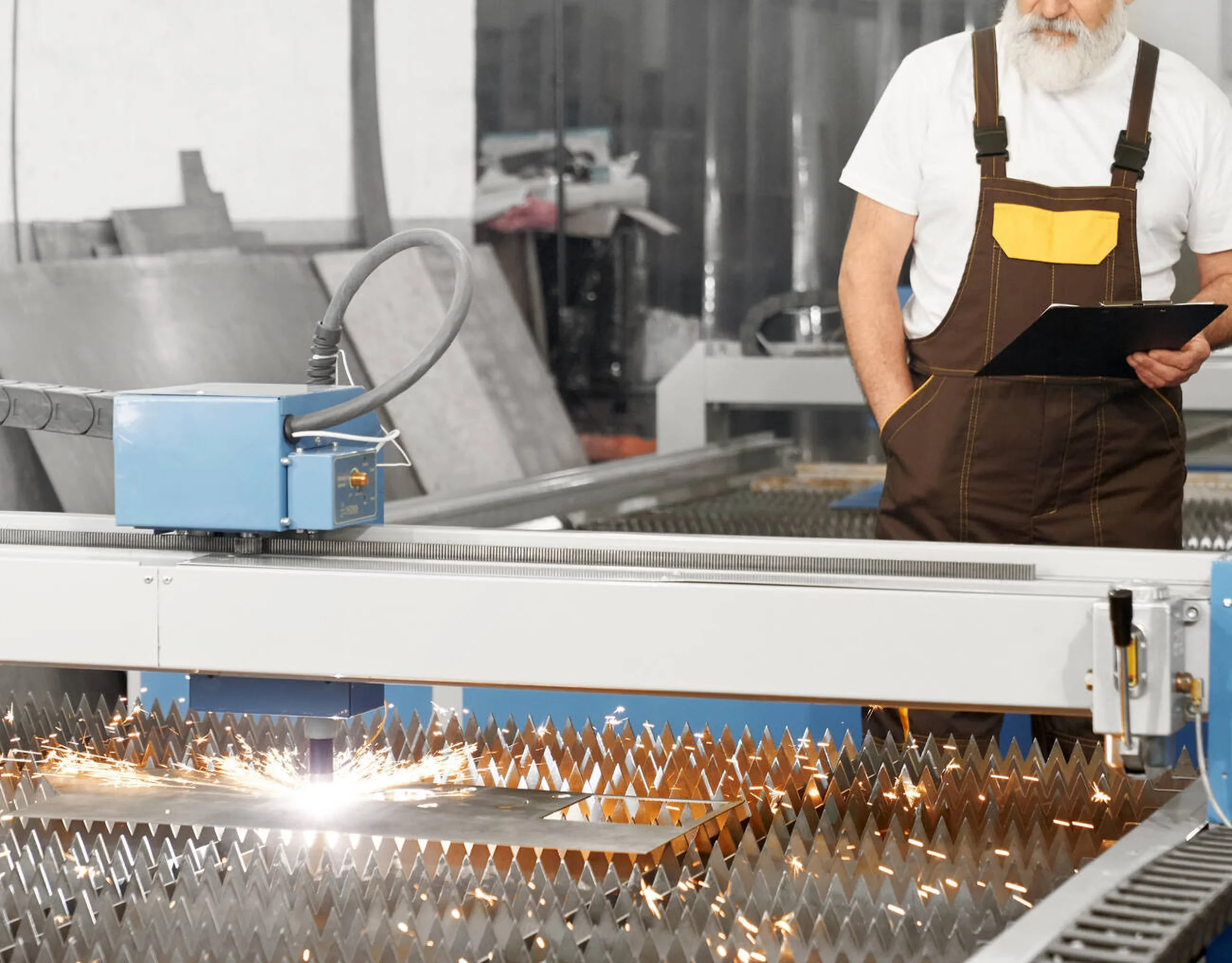

۱. مقدمه: انقلابی در برش دقیق فلزات
در دنیای مدرن ساخت و تولید، دستیابی به برشهای دقیق، سریع و تمیز بر روی فلزات، یک نیاز اساسی است. دستگاه برش لیزر فایبر CNC به عنوان یک تکنولوژی پیشرفته، این نیاز را با کیفیتی بینظیر برآورده کرده و انقلابی در صنایع ورقکاری و تولید قطعات فلزی ایجاد نموده است.
۲. CNC چیست؟ کنترل عددی کامپیوتری
CNC مخفف Computer Numerical Control به معنای کنترل عددی کامپیوتری است. این سیستم به یک کامپیوتر اجازه میدهد تا با ارسال دستورات دقیق (کدهایی به نام G-code)، حرکت ابزارهای ماشینکاری مانند هد لیزر را در مسیرهای از پیش تعیین شده با دقت میکرونی کنترل کند.
۳. لیزر چیست؟ نوری قدرتمند و متمرکز
لیزر (Laser) مخفف عبارت "تقویت نور توسط گسیل القایی تابش" است. به زبان ساده، لیزر یک پرتو نور بسیار پرانرژی، متمرکز و تکرنگ است. این تمرکز بالای انرژی به لیزر اجازه میدهد تا بتواند مواد بسیار سخت مانند فلزات را ذوب کرده، بسوزاند یا تبخیر کند.
۴. لیزر فایبر (Fiber Laser) چیست؟
لیزر فایبر نوع خاصی از لیزرهای حالت جامد است. در این تکنولوژی، پرتو لیزر در داخل یک فیبر نوری ویژه تولید و تقویت میشود. این روش تولید لیزر، بسیار کارآمدتر و پایدارتر از تکنولوژیهای قدیمیتر مانند لیزرهای CO2 است.
۵. چرا «فایبر»؟ قلب تپنده تکنولوژی
دلیل نامگذاری این تکنولوژی، استفاده از یک کابل فیبر نوری است که با عناصر خاکی کمیاب (مانند ایتربیم) آلاییده شده است. دیودهای لیزری (پمپ دیود) نوری را به داخل این فیبر میتابانند. این نور، اتمهای عنصر آلاییده شده را برانگیخته کرده و باعث تولید پرتو لیزر قدرتمند در قلب فیبر نوری میشود.

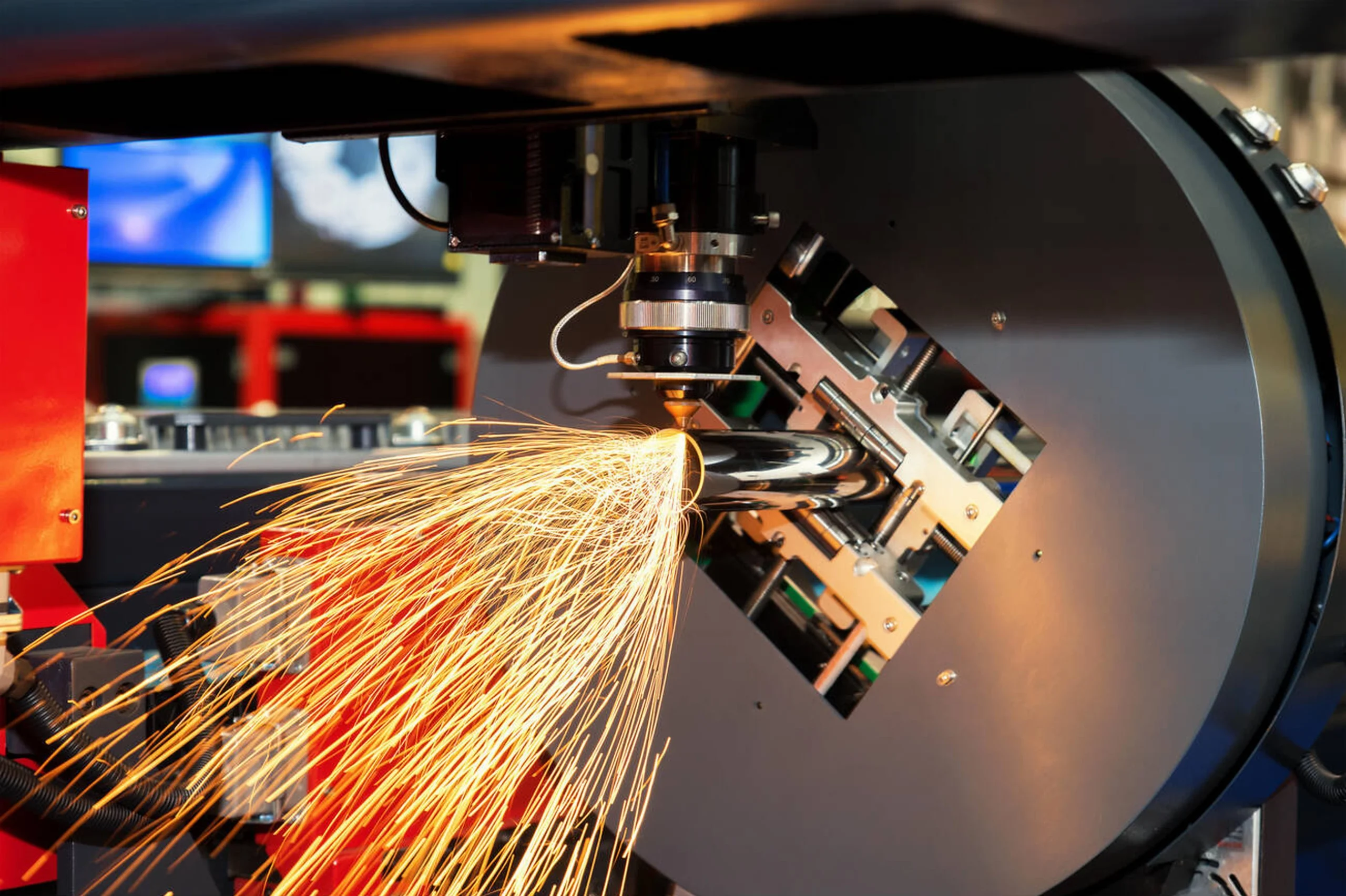

۶. اجزای اصلی یک دستگاه برش لیزر فایبر
یک دستگاه برش لیزر فایبر از چندین جزء کلیدی تشکیل شده است:
سورس لیزر (Laser Source): قلب دستگاه که پرتو لیزر را تولید میکند.
هد برش (Cutting Head): پرتو لیزر را متمرکز کرده و گاز کمکی را تزریق میکند.
کنترلر CNC: مغز دستگاه که حرکت هد را کنترل میکند.
سیستم حرکتی (Gantry): محورهای X, Y, Z که هد را روی ورق حرکت میدهند.
میز کار: سطحی که ورق فلزی روی آن قرار میگیرد.
چیلر: سیستم خنککننده برای سورس لیزر و هد.
۷. سورس لیزر (Laser Source): منبع تولید قدرت
سورس لیزر فایبر یا رزوناتور، واحدی است که در آن پرتو لیزر اولیه تولید و تقویت میشود. این بخش به دلیل عدم وجود آینههای متحرک و ساختار یکپارچه، نیاز به تعمیر و نگهداری بسیار کمی دارد و از پایداری فوقالعادهای برخوردار است.
۸. سیستم انتقال پرتو: حمل نور از طریق فیبر
یکی از بزرگترین مزایای لیزر فایبر، سیستم انتقال پرتو آن است. پرتو لیزر از سورس تا هد برش، از طریق یک کابل فیبر نوری انعطافپذیر منتقل میشود. این روش برخلاف لیزرهای CO2 که به سیستم پیچیدهای از آینهها نیاز دارند، بسیار ساده، پایدار و بدون نیاز به تنظیم است.

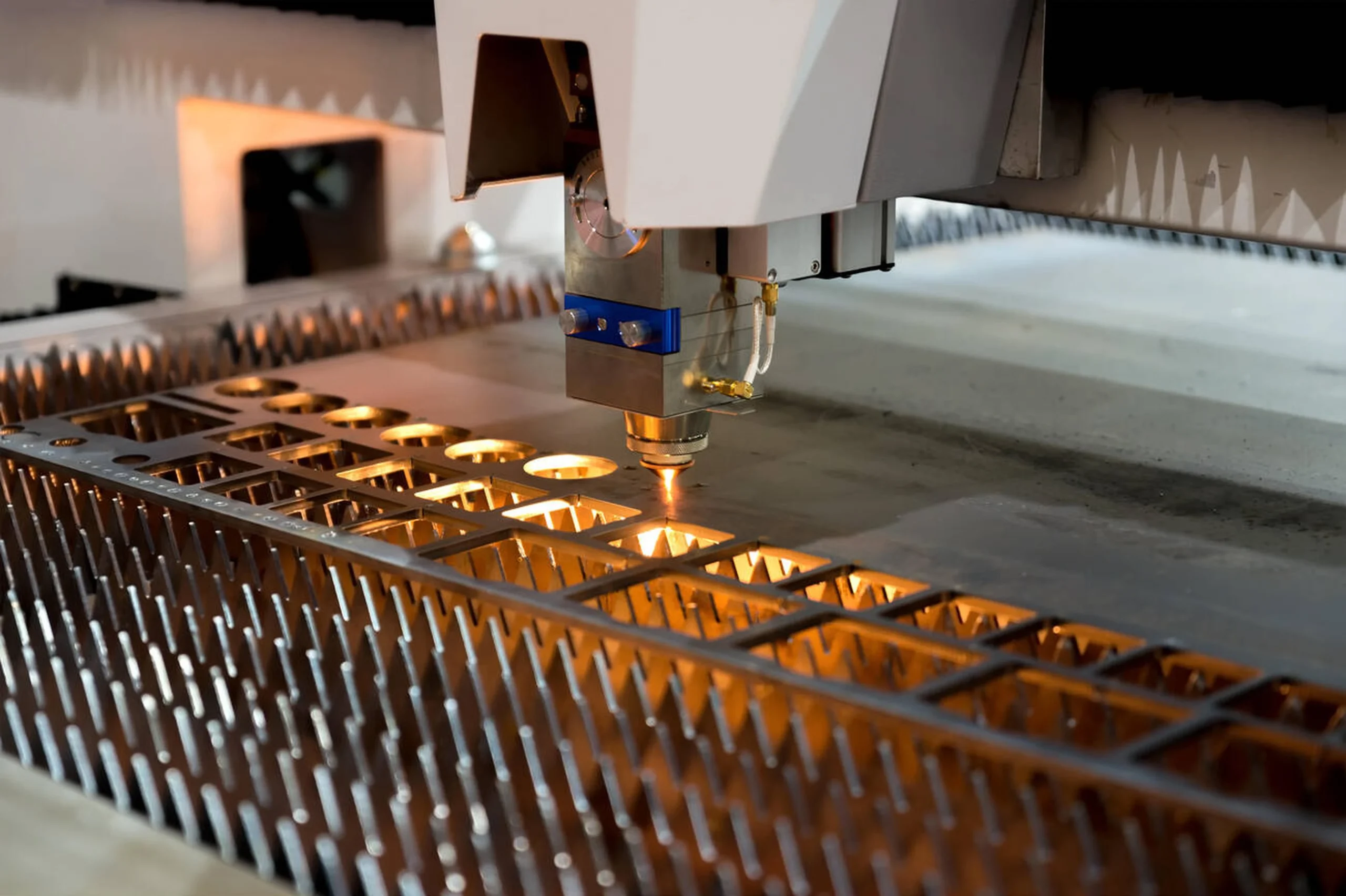

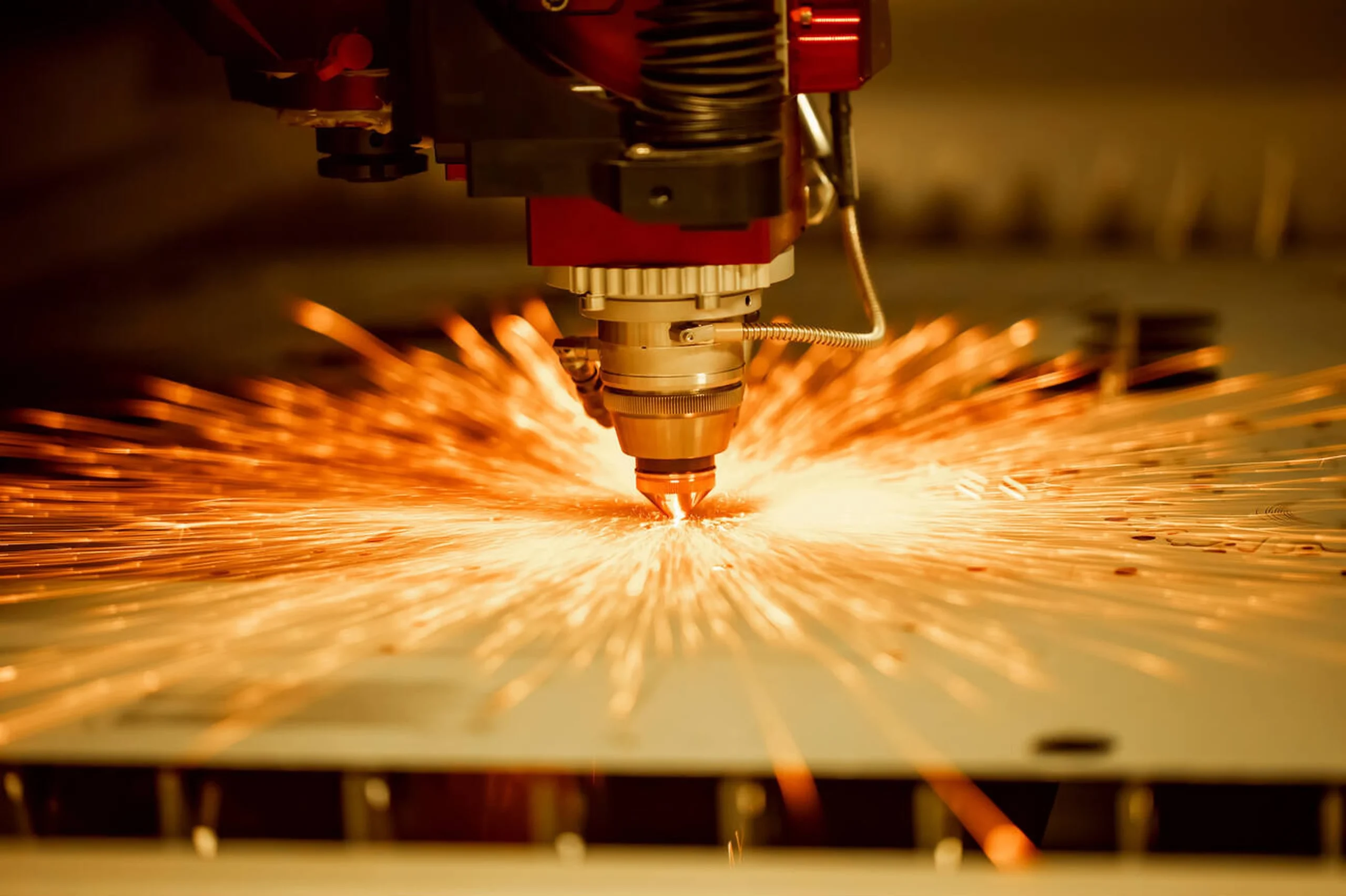

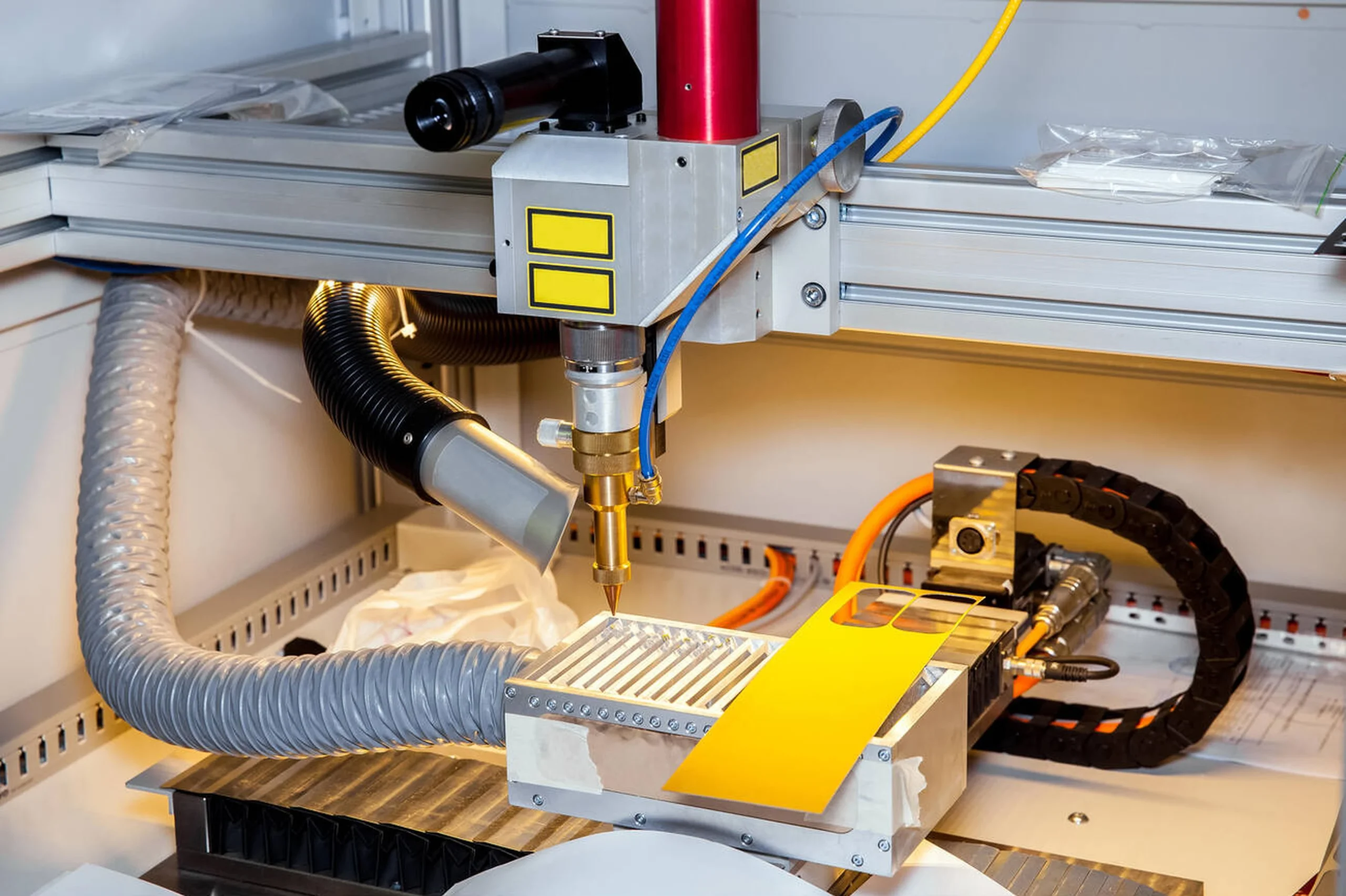

۹. هد برش (Cutting Head): تمرکز و دقت
هد برش دو وظیفه اصلی دارد. اول، با استفاده از مجموعهای از لنزها، پرتو لیزر را در یک نقطه بسیار کوچک و دقیق متمرکز میکند. دوم، گاز کمکی (مانند اکسیژن یا نیتروژن) را از طریق یک نازل، به صورت هممرکز با پرتو لیزر به نقطه برش میدمد.
۱۰. لنز فوکوس: خلق یک نقطه پرانرژی
لنز فوکوس در هد برش، تمام انرژی پرتو لیزر را در نقطهای به قطر کمتر از ضخامت یک تار مو متمرکز میکند. این تمرکز شدید انرژی، چگالی توانی را ایجاد میکند که برای ذوب کردن یا تبخیر کردن سریع فلزات کافی است.

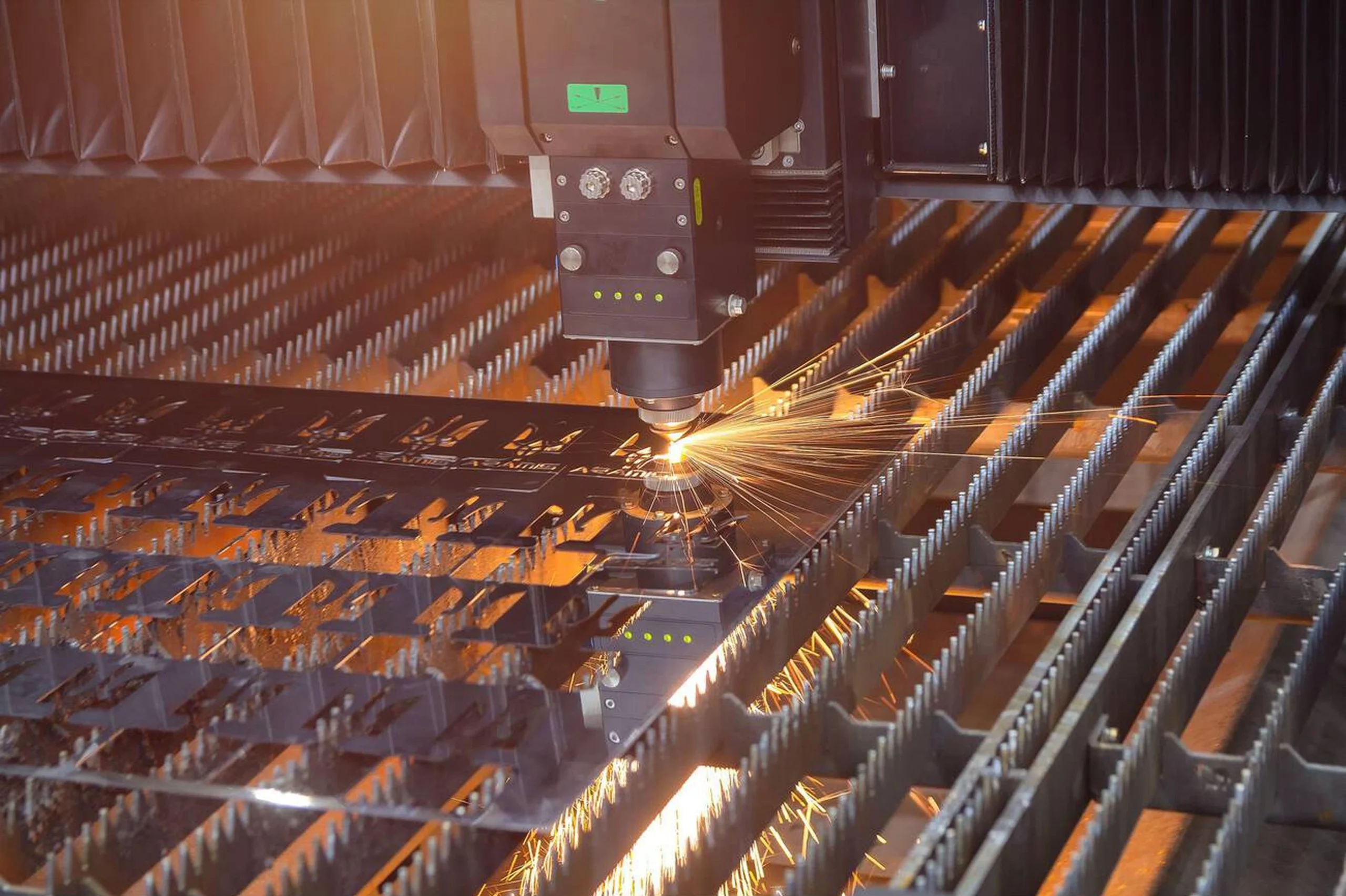

۱۱. نازل و گاز کمکی: قهرمانان پنهان
نازل و گاز کمکی نقشی حیاتی در کیفیت برش دارند. گاز کمکی، فلز مذاب را از مسیر برش (که به آن Kerf میگویند) به بیرون میراند و یک لبه تمیز و بدون پلیسه ایجاد میکند. نوع گاز (اکسیژن یا نیتروژن) بر اساس نوع فلز انتخاب میشود.
۱۲. کنترلر CNC: مغز متفکر عملیات
کنترلر CNC نقشه برش را که توسط نرمافزار طراحی شده، به زبان ماشین (G-code) ترجمه میکند. سپس با ارسال دستورات دقیق به موتورهای محورهای X, Y و Z، هد برش را دقیقاً بر روی مسیر نقشه با سرعت و شتاب تعریف شده حرکت میدهد.

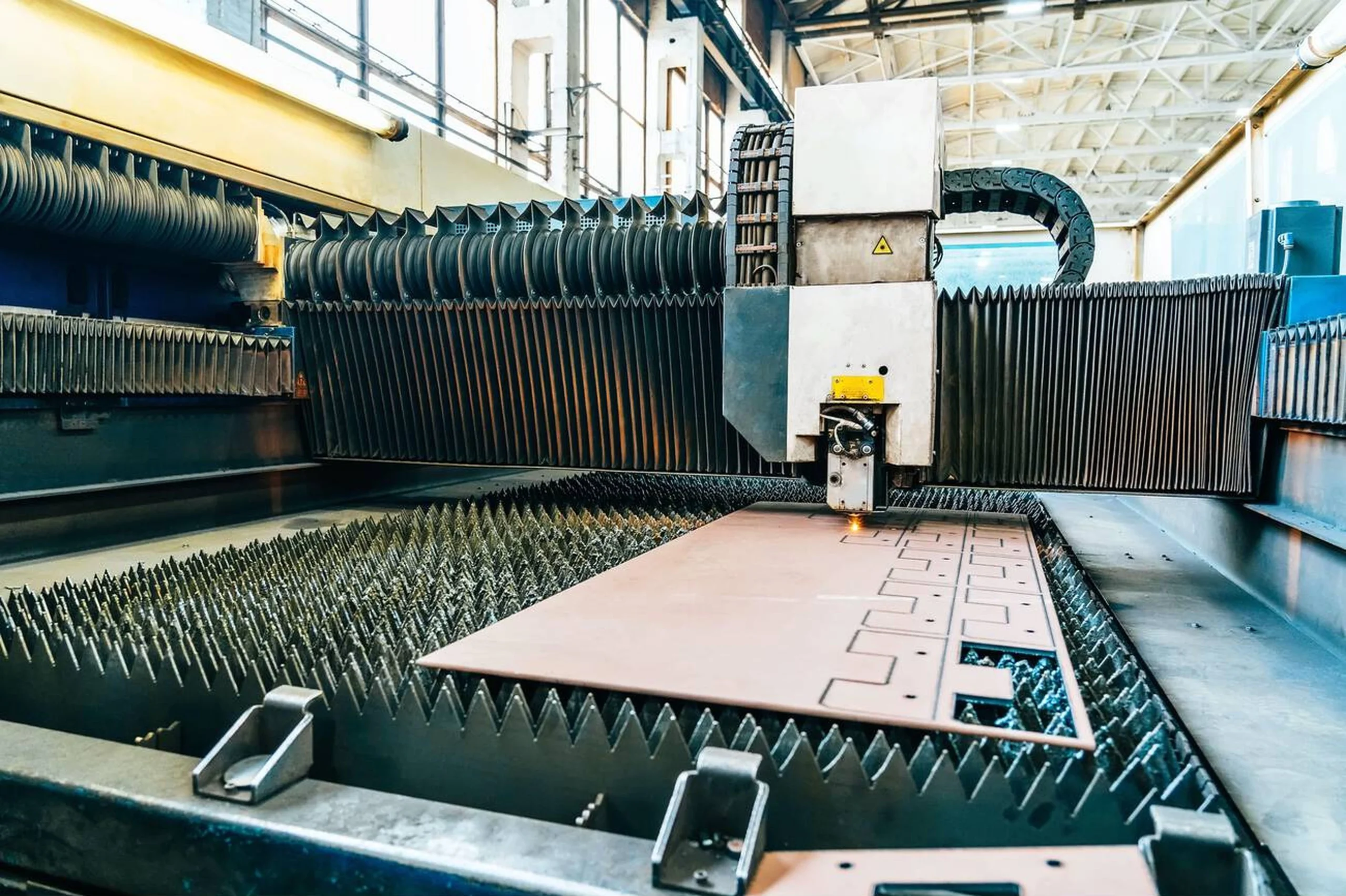

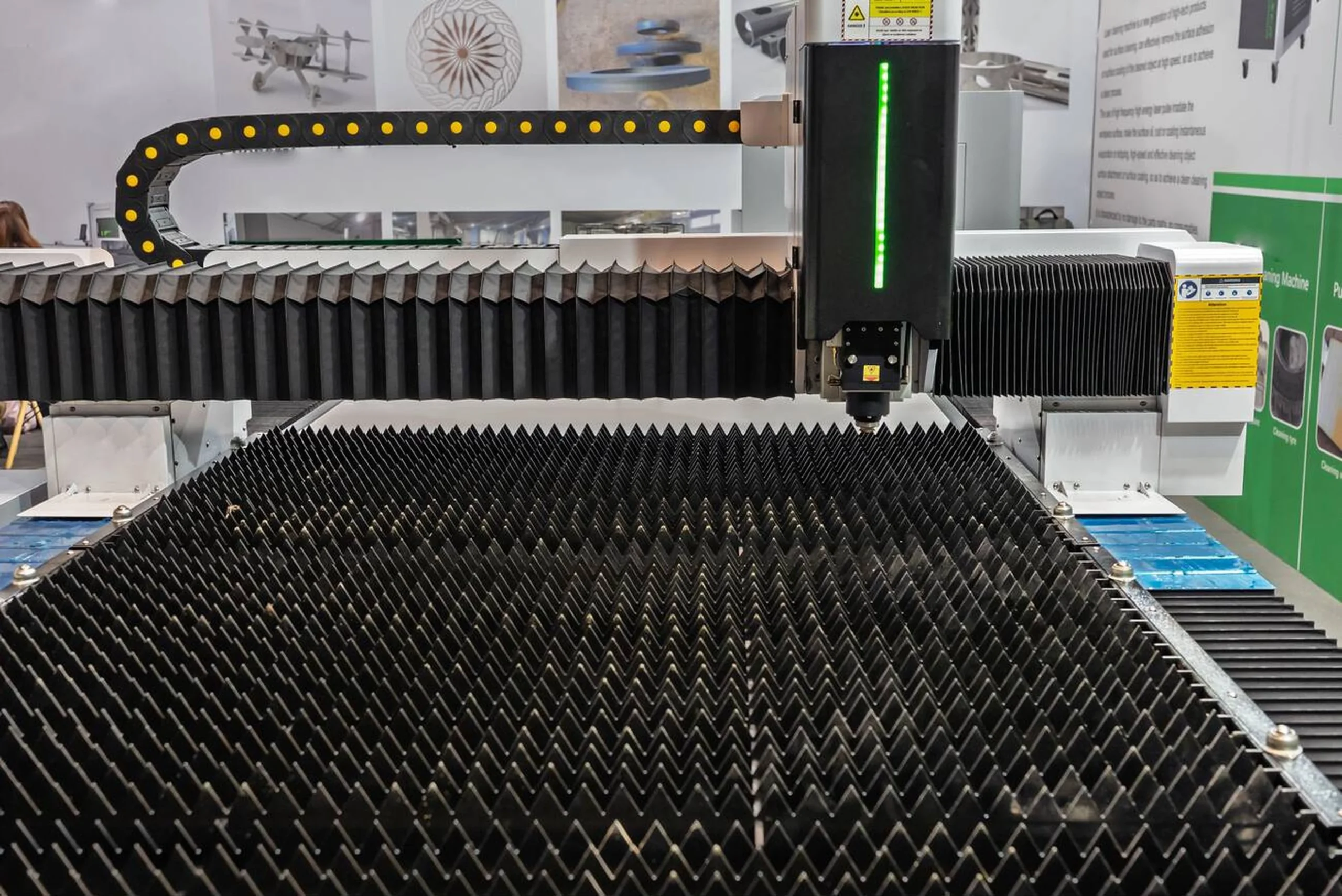

۱۳. سیستم حرکتی (Gantry): دقت در حرکت
سیستم حرکتی دروازهای (Gantry) یک ساختار مکانیکی دقیق است که محورهای X (عرضی) و Y (طولی) را تشکیل میدهد. هد برش بر روی این سیستم نصب شده و محور Z نیز وظیفه تنظیم ارتفاع و فاصله کانونی هد از سطح ورق را بر عهده دارد.
۱۴. فرآیند برش: گام به گام
۱. طراح، نقشه قطعه را در نرمافزار CAD طراحی میکند. ۲. نرمافزار CAM نقشه را به G-code تبدیل میکند. ۳. سورس لیزر، پرتو لیزر فایبر را تولید میکند. ۴. پرتو از طریق فیبر نوری به هد برش منتقل میشود. ۵. هد، پرتو را روی سطح ورق فلزی متمرکز میکند. ۶. انرژی لیزر، فلز را در نقطه کانونی ذوب یا تبخیر میکند. ۷. جت گاز کمکی، مواد مذاب را از شیار برش به بیرون میراند. ۸. کنترلر CNC هد را در طول مسیر نقشه حرکت داده و قطعه را برش میدهد.

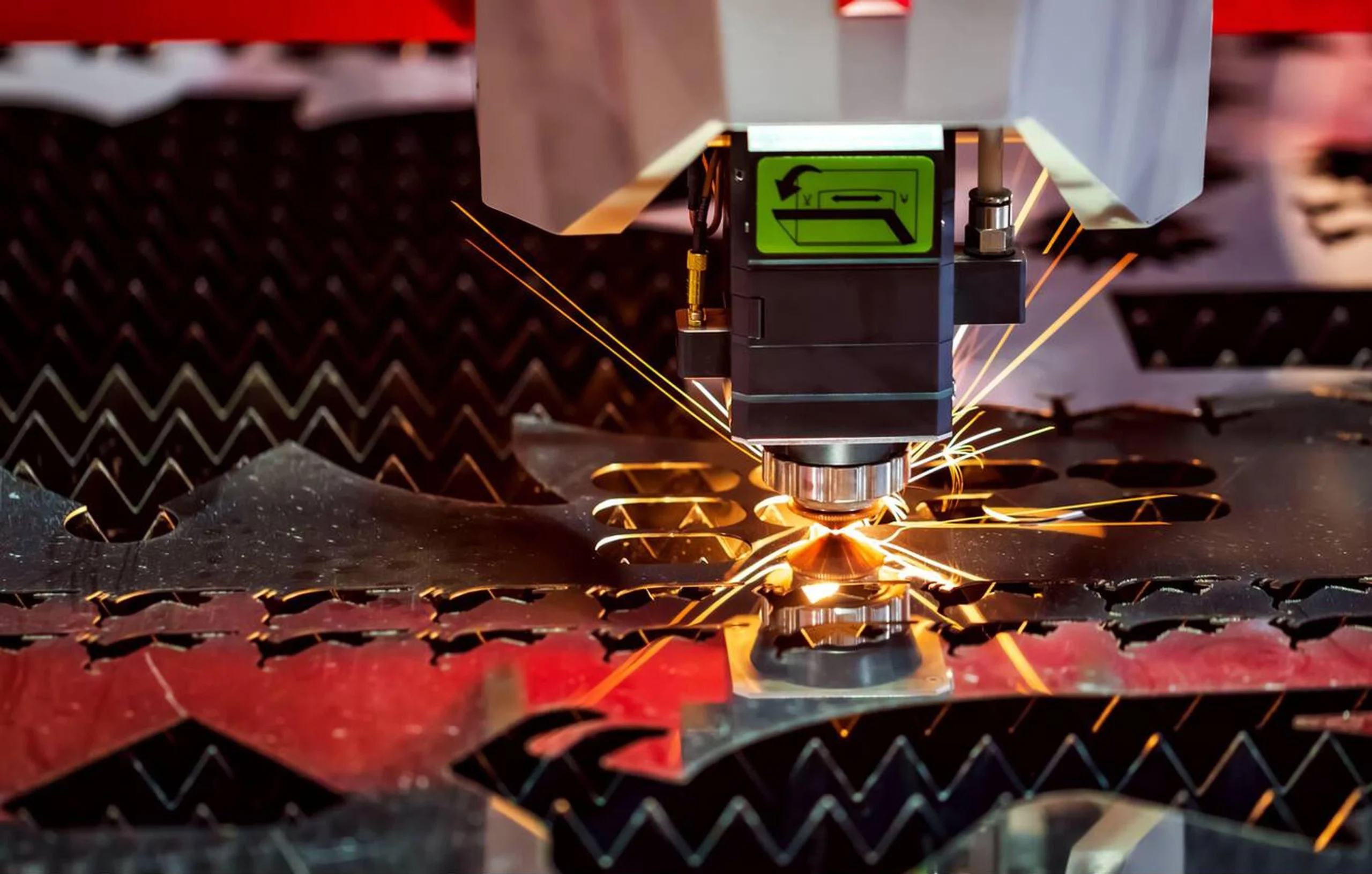

۱۵. نقش گاز کمکی: اکسیژن برای برش فولاد
هنگام برش فولادهای کربنی (آهن)، از گاز اکسیژن استفاده میکنند. اکسیژن با آهن داغ وارد یک واکنش شیمیایی گرمازا (اکسیداسیون) میشود. این حرارت اضافی به فرآیند برش کمک کرده و سرعت آن را به طور چشمگیری افزایش میدهد.
۱۶. نقش گاز کمکی: نیتروژن برای برش تمیز
برای برش فلزاتی مانند فولاد ضد زنگ (استیل)، آلومینیوم و برنج، از گاز نیتروژن استفاده میکنند. نیتروژن یک گاز بیاثر است و هیچ واکنش شیمیایی با فلز نمیدهد. این گاز فقط با فشار بالا، فلز مذاب را از مسیر خارج کرده و در نتیجه یک لبه برش بسیار تمیز، براق و بدون اکسیداسیون ایجاد میکند.
۱۷. ذوب کردن در مقابل تبخیر کردن
در بیشتر فرآیندهای برش فلزات، انرژی لیزر فلز را ذوب کرده و گاز کمکی آن را به بیرون میراند. در مقابل، برای برش برخی مواد غیرفلزی یا برای حکاکیهای بسیار ظریف، از انرژی بالاتری استفاده میکنند تا ماده مستقیماً از حالت جامد به گاز (بخار) تبدیل شود.
۱۸. شیار برش (Kerf): عرض خط برش
Kerf به عرض شیاری گفته میشود که توسط پرتو لیزر در ماده ایجاد میشود. در برش لیزر فایبر، این شیار بسیار باریک است (معمولاً کمتر از ۰.۵ میلیمتر) که این امر امکان برش قطعات بسیار پیچیده و ظریف با حداقل دورریز مواد را فراهم میکند.
۱۹. چه موادی را میتوان با لیزر فایبر برش داد؟
دستگاه برش لیزر فایبر به طور تخصصی برای برش فلزات طراحی شده است. این دستگاه به راحتی انواع فولاد کربنی، فولاد ضد زنگ، آلومینیوم، برنج و مس را با سرعت و دقت بالا برش میدهد.
۲۰. مزایای لیزر فایبر: دقت و سرعت
یکی از بزرگترین مزایای این تکنولوژی، دقت فوقالعاده بالای آن است (تا حدود ۰.۱± میلیمتر). علاوه بر این، سرعت برش لیزر فایبر، به ویژه در ورقهای نازک، چندین برابر سریعتر از سایر روشهای برش است.
۲۱. مزایای لیزر فایبر: راندمان بالا و نگهداری کم
لیزرهای فایبر راندمان الکتریکی بسیار بالایی دارند (بیش از ۳۰٪)، به این معنی که بخش بزرگی از انرژی برق را به نور لیزر تبدیل میکنند. همچنین به دلیل عدم وجود قطعات متحرک در سورس، تقریباً به هیچگونه تعمیر و نگهداری نیاز ندارند.
۲۲. مزایای لیزر فایبر: برش تمیز و همهکاره
این تکنولوژی یک لبه برش بسیار تمیز و با کیفیت، با حداقل ناحیه متأثر از حرارت (HAZ) ایجاد میکند. قابلیت برش طیف وسیعی از فلزات، از فولاد گرفته تا فلزات رنگی مانند مس، آن را به یک ابزار بسیار همهکاره تبدیل کرده است.
۲۳. مقایسه با لیزرهای CO2
لیزرهای فایبر نسل جدیدتر و کارآمدتر از لیزرهای CO2 هستند. آنها برای برش فلزات (به ویژه ورقهای نازک) بسیار سریعترند، راندمان الکتریکی بالاتری دارند و به دلیل عدم نیاز به تنظیم آینهها، هزینههای نگهداری بسیار کمتری دارند.
۲4. مقایسه با برش پلاسما
برش لیزر فایبر دقت بسیار بالاتری نسبت به پلاسما دارد، شیار برش باریکتری ایجاد میکند و ناحیه متأثر از حرارت آن کوچکتر است. در مقابل، برش پلاسما برای ورقهای فلزی بسیار ضخیم (معمولاً بالای ۲۰ میلیمتر) گزینه اقتصادیتری است.
۲۵. نکات ایمنی: اهمیت کابین محافظ
پرتو لیزر فایبر حتی در صورت بازتاب، بسیار خطرناک و برای چشم انسان نامرئی است. به همین دلیل، تمام دستگاههای برش لیزر فایبر استاندارد باید دارای یک کابین کاملاً بسته باشند تا از خروج هرگونه تابش لیزر به محیط بیرون جلوگیری شود.
۲۶. نکات ایمنی: حفاظت از چشم
اپراتورها و تمام افرادی که در نزدیکی دستگاه در حال کار قرار دارند، باید از عینکهای ایمنی مخصوصی استفاده کنند که برای فیلتر کردن طول موج خاص لیزر فایبر (معمولاً ۱۰۶۴ نانومتر) طراحی شدهاند.
. نقش نرمافزار (CAD/CAM)
فرآیند کار با دستگاه از نرمافزار شروع میشود. ابتدا طرح قطعه در یک نرمافزار CAD (مانند اتوکد) کشیده میشود. سپس، یک نرمافزار CAM مسیر حرکت ابزار، سرعت برش و سایر پارامترها را تعیین کرده و خروجی G-code را برای کنترلر CNC تولید میکند.
۲۸. نتیجهگیری: یک جهش در صنعت ورقکاری
دستگاه برش لیزر فایبر CNC با ترکیب قدرت نور متمرکز، دقت کنترل کامپیوتری و راندمان بالای تکنولوژی فایبر، به یک ابزار ضروری و تعیینکننده در صنعت مدرن ساخت و تولید تبدیل شده است. این تکنولوژی به تولیدکنندگان اجازه میدهد تا قطعات پیچیدهتر را سریعتر، دقیقتر و با کیفیت بالاتر از هر زمان دیگری تولید کنند.
